안녕하세요!
오늘은 병원 외과 수술실에서 필수적으로 사용되는 정밀 의료기기, 외과 수술드릴 배터리의 셀 교체(리필) 과정을 소개해 드리려고 합니다.
의료 현장에서 사용되는 장비인 만큼 성능과 안정성이 무엇보다 중요하기에 더욱 꼼꼼하게 작업을 진행했습니다.

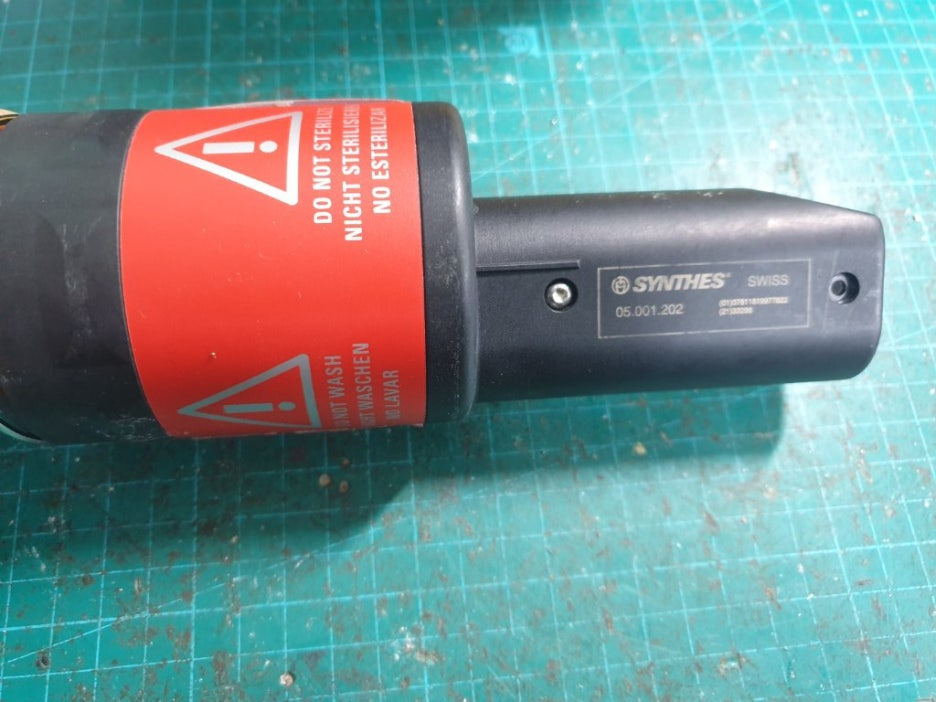

이번에 입고된 모델은 Synthes 05.001.202 배터리입니다. 수술용 드릴에 전력을 공급하는 핵심 부품이죠.

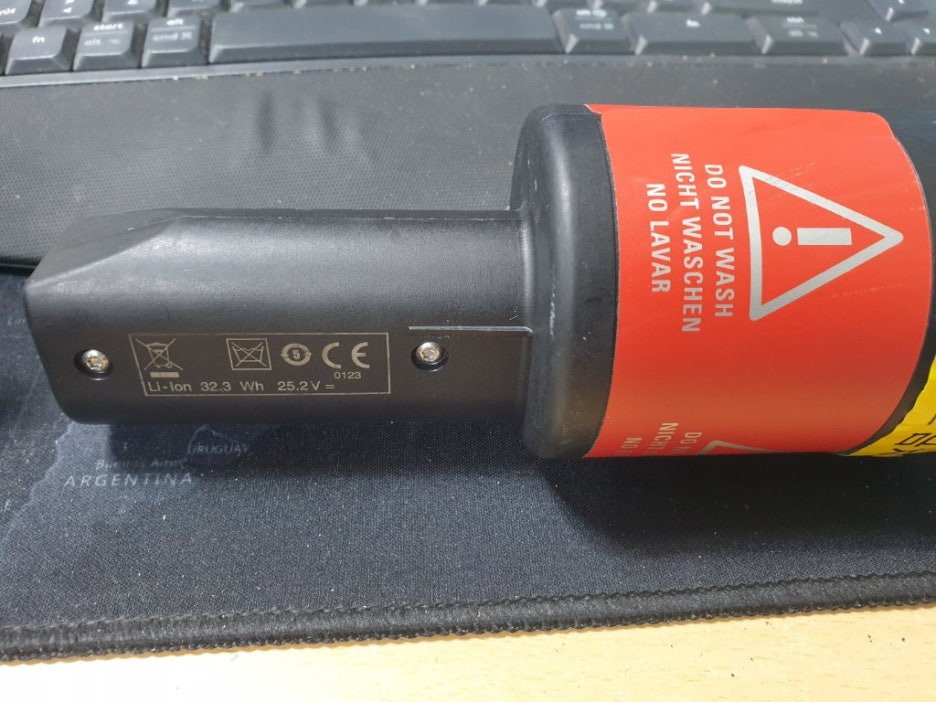

보시는 것처럼 외관 케이스가 매우 견고하게 제작되어 있습니다.
특히 분해를 방지하기 위해 나사들이 여러 곳에 교묘하게 숨겨져 있어, 초기 분해 단계부터 상당한 주의가 필요합니다.
의료장비 배터리의 내부 구조 살펴보기

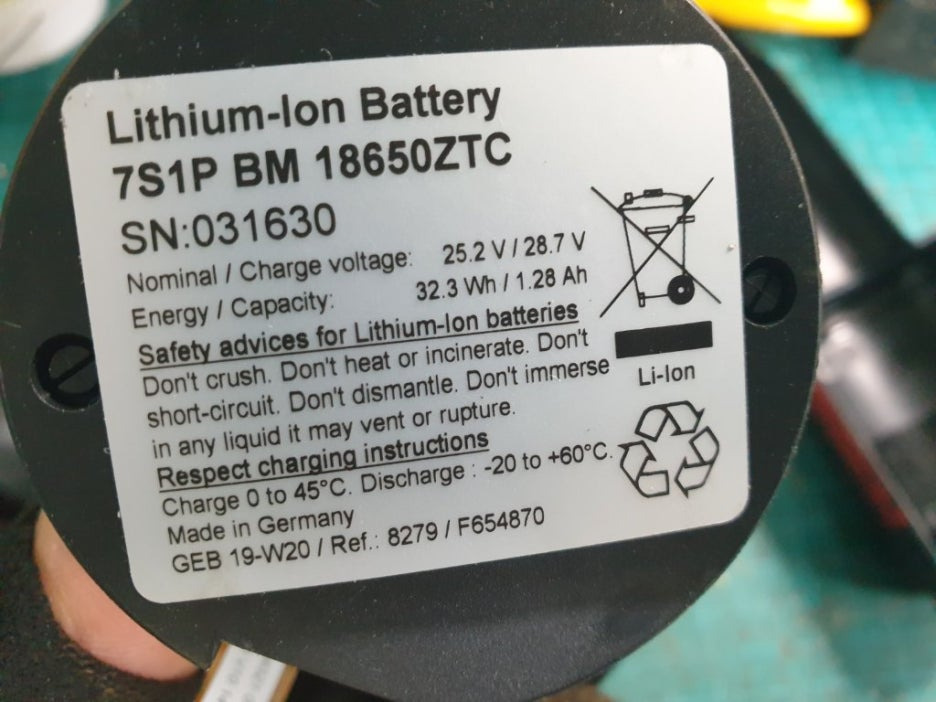

해당 제품은 의료기기 강국인 독일에서 생산된 제품입니다. 의료용 장비들은 규격이 까다롭고 내구성이 높아야 하기에 배터리 팩 하나에도 상당한 기술력이 들어가 있습니다.
하지만 소모품인 배터리 셀의 수명이 다하면 장비 전체의 성능이 저하되므로 주기적인 관리가 필요합니다.

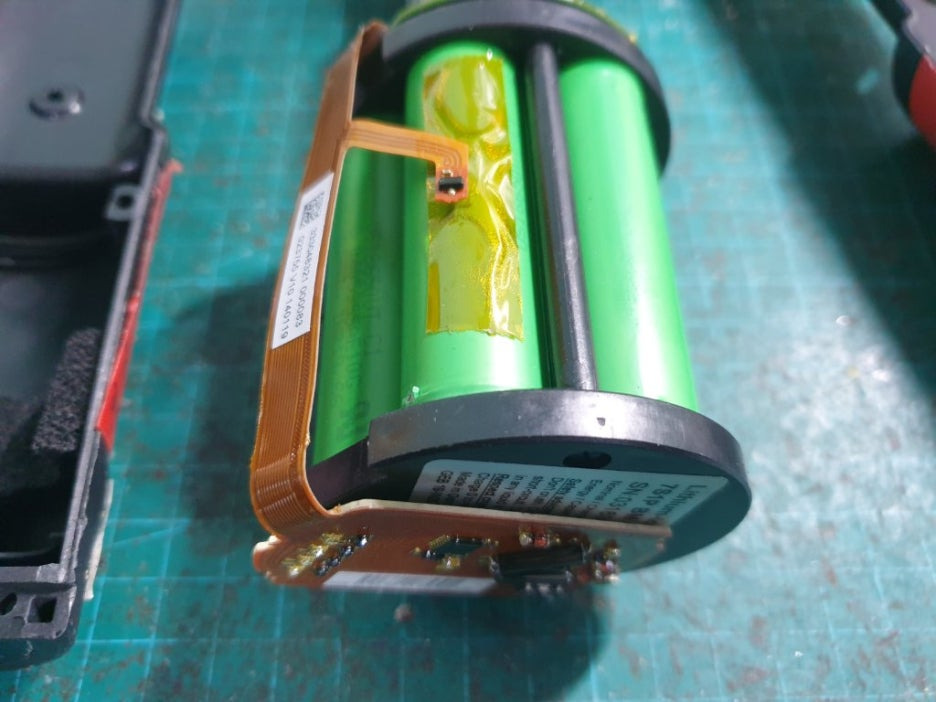

케이스를 조심스럽게 열어 내부를 확인해 보았습니다.

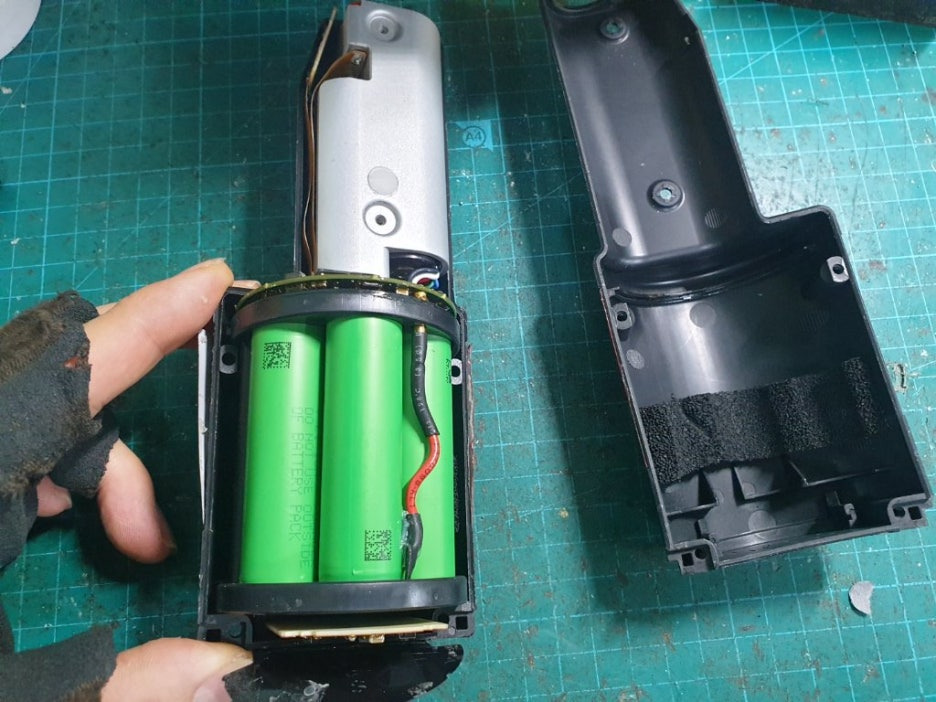

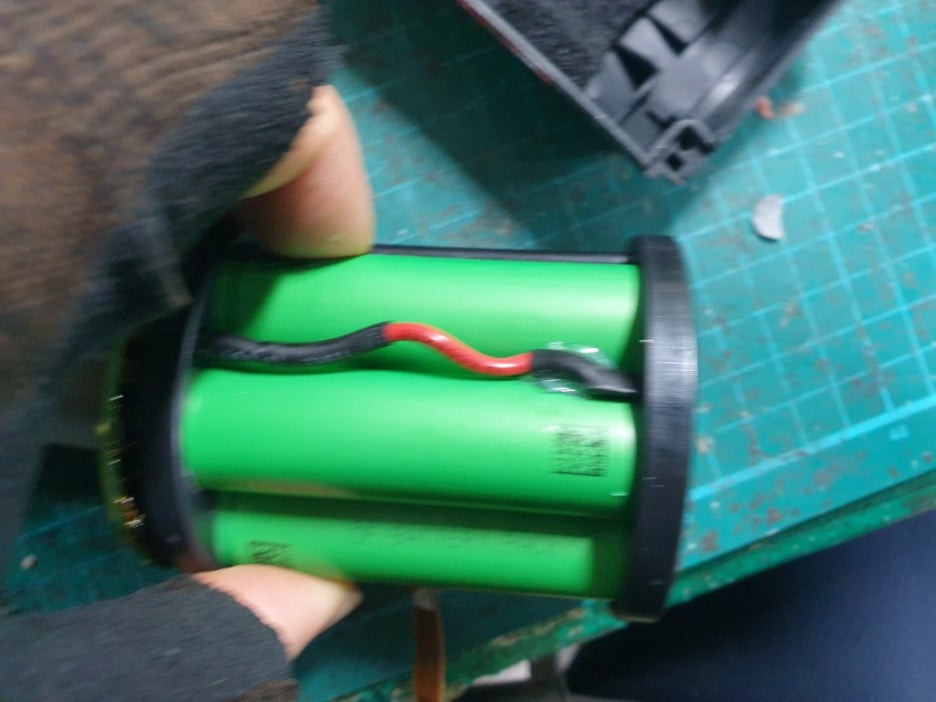

내부에는 소니(Sony) 고방전 셀 7개가 직렬로 구성되어 있습니다.
수술용 드릴은 뼈를 깎거나 구멍을 뚫는 강력한 힘이 필요하기 때문에, 순간적으로 높은 전류를 내보낼 수 있는 고방전 셀이 필수적입니다.
배터리 팩의 연결 구조를 살펴보면 의외로 데이터 전송선 없이 +와 - 단자만 연결된 단순한 구조로 되어 있습니다.
이는 복잡한 통신 오류를 줄이고 전력 공급이라는 본연의 기능에 충실하기 위한 설계로 보입니다.
정밀한 분해와 기록의 중요성

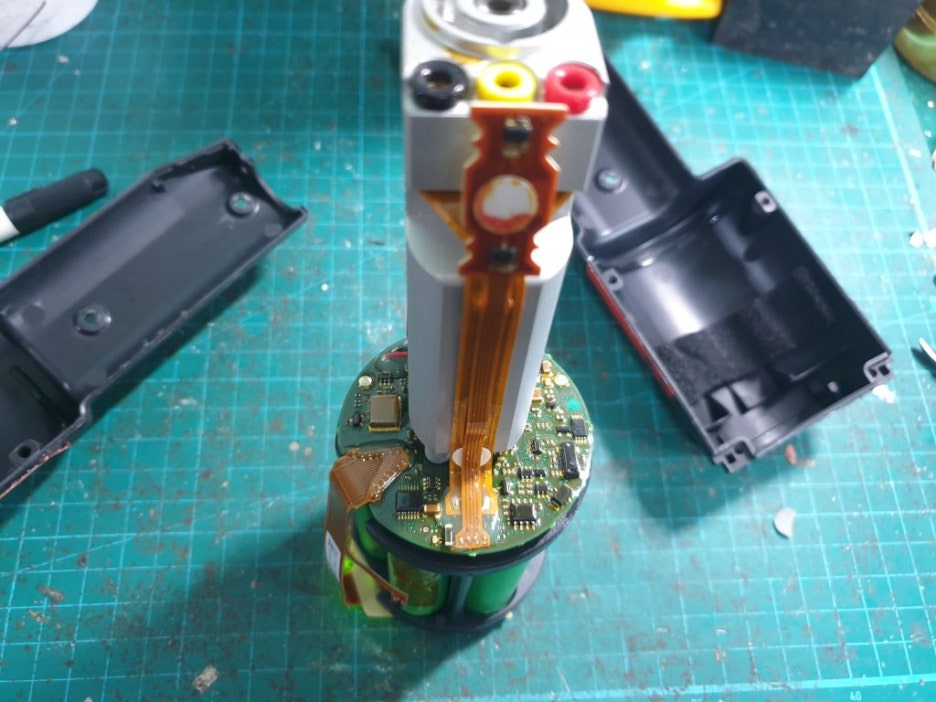

매번 느끼는 점이지만, 외과 수술드릴 배터리를 포함한 의료장비들은 내부 작업 환경이 정말 복잡합니다.
일반적인 가전제품 배터리와는 비교할 수 없을 정도로 부품들이 밀도 있게 배치되어 있어 손이 많이 가는 작업입니다.
배터리를 케이스에서 안전하게 꺼내기 위해 기존의 배선 구조와 배치 상태를 사진으로 상세히 남겨 둡니다.
작은 배선 하나라도 위치가 틀어지면 나중에 케이스가 제대로 닫히지 않거나 쇼트의 위험이 있기 때문입니다.

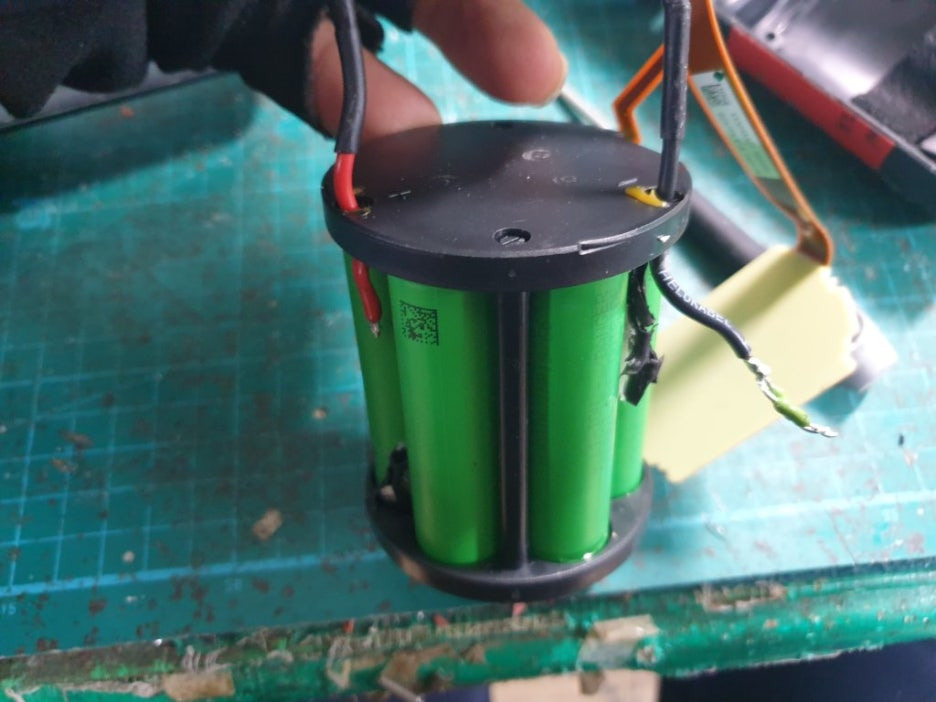

이제 본격적인 교체 작업을 위해 메인 단자에서 +- 선을 분리합니다. 플라스틱 케이스로부터 기존 배터리 뭉치를 완전히 분리해 내는 과정입니다. 케이스에 손상이 가지 않도록 섬세하게 힘을 조절해야 합니다.
새 생명을 불어넣는 셀 교체 작업

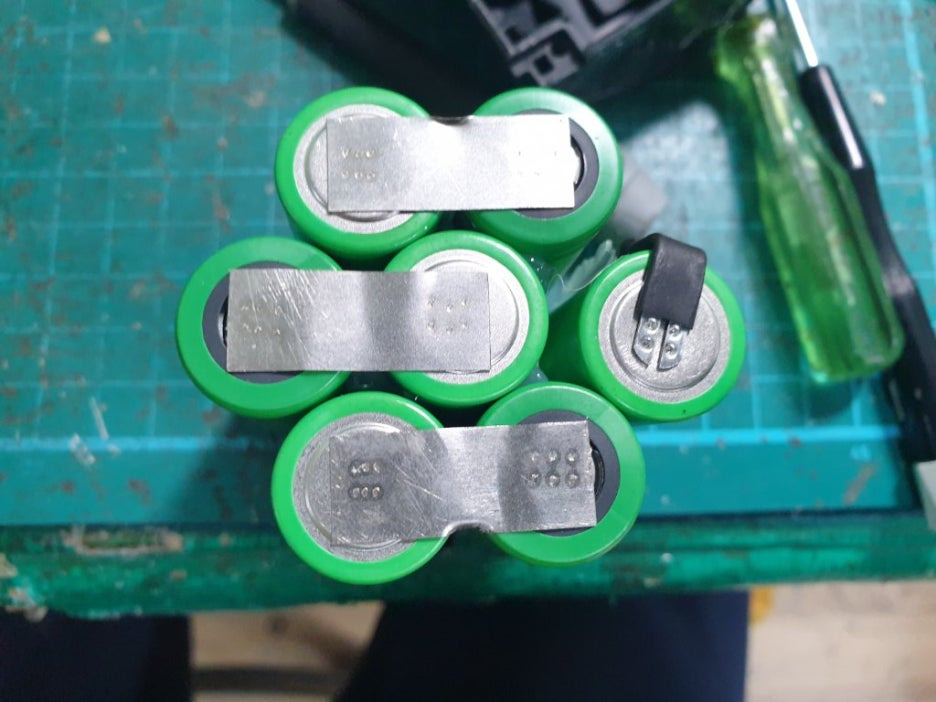

수명을 다한 기존의 소니 고방전 배터리 7개의 모습입니다.
그동안 수많은 수술 현장에서 제 역할을 다해주었을 텐데, 이제는 안정적인 전력 공급을 위해 새 배터리에게 자리를 넘겨줄 때가 되었습니다.

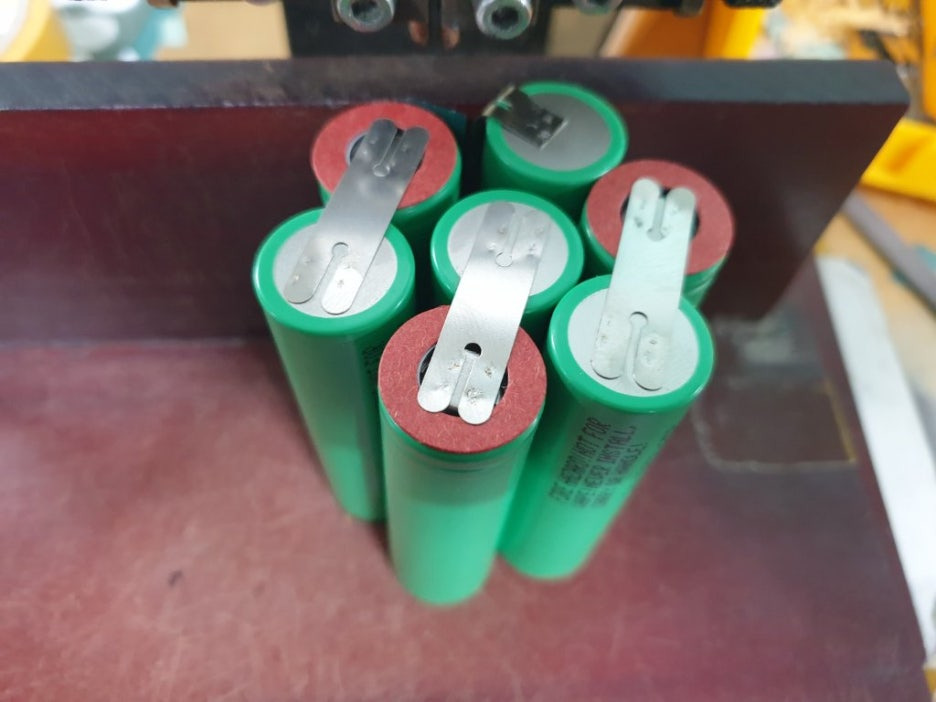

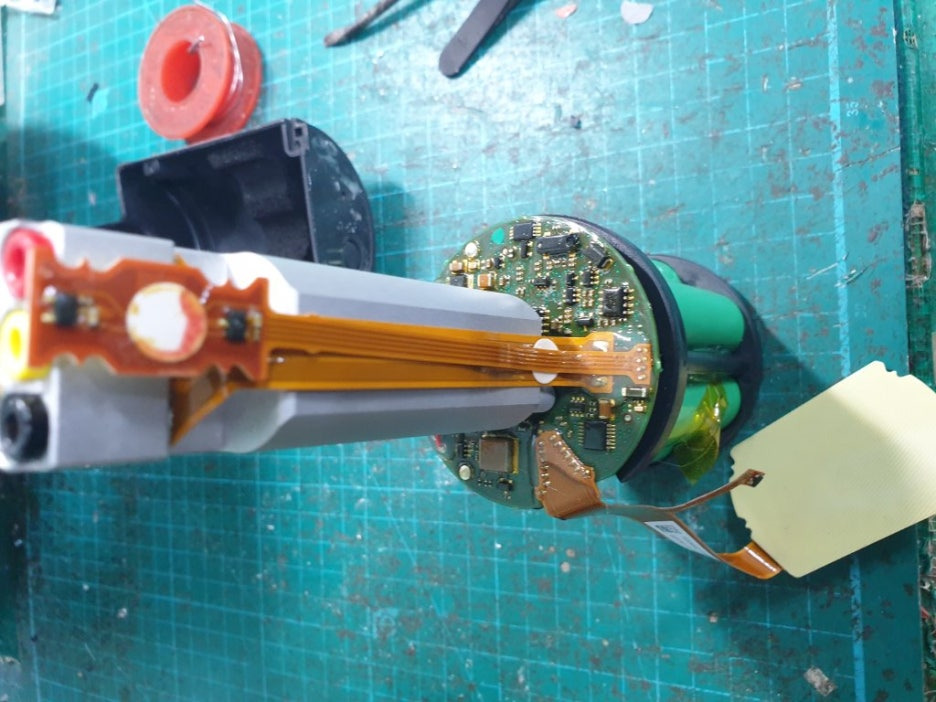

새로 교체할 셀은 삼성 고방전 INR18650-25R 모델입니다. 강력한 출력과 안정성을 동시에 갖춘 셀로, 의료용 드릴의 성능을 충분히 뒷받침해 줄 수 있습니다.
효율적인 전류 흐름을 위해 정확한 위치에 스폿 용접 작업을 진행합니다.
스폿 작업이 완료된 새 배터리 셀들을 다시 플라스틱 케이스에 안착시킵니다.
수술실 장비에 사용되는 배터리이기 때문에 사용도중 멈추는 일이 없도록 아주 꼼꼼하게 체크하며 작업합니다.
그리고 처음에 기록해 두었던 대로 +- 단자를 정확하게 연결해 줍니다. 배선이 눌리지 않도록 깔끔하게 정리하는 것이 노하우입니다.
작업 완료 및 최종 점검
마지막으로 케이스를 닫고 숨겨져 있던 나사들을 모두 조여 조립을 마무리합니다.
겉모습은 처음과 같지만 내부에는 강력한 새 배터리가 들어있죠. 조립 완료 후에는 출력단에서 정상 전압이 측정되는지 최종 확인을 거칩니다.
모든 수치가 정상임을 확인한 뒤 고객님께 안전하게 인계해 드렸습니다.
외과 수술드릴 배터리는 수술의 효율성과 직결되는 만큼, 정품급 셀을 사용한 정확한 수리가 무엇보다 중요합니다.
배터리 성능 저하로 고민 중이시라면, 무조건적인 새 제품 구매보다는 이렇게 검증된 셀로 교체하여 경제적이고 효율적으로 장비를 운용해 보시는 것을 추천드립니다.
