Yokogawa 배터리 리필

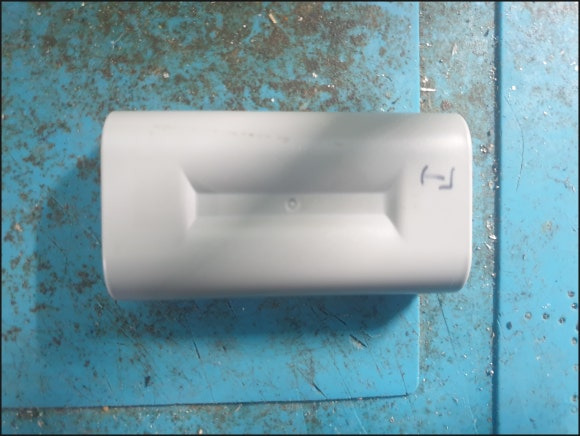

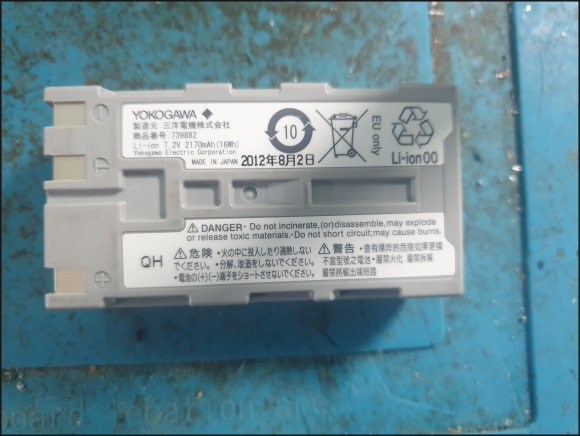

YOKOGAWA OTDR 배터리 중 7.2V 2170mAh 2셀 리튬이온 배터리 리필을 소개합니다.
리튬이온 2S 구성으로 비교적 간단한 작업입니다.

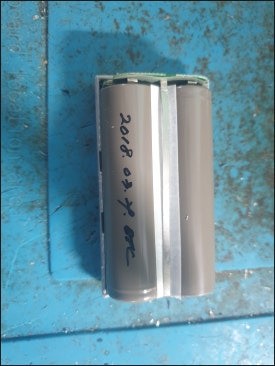

YOKOGAWA 배터리를 분해해 보니 2018년에 저한테서 리필받은 제품입니다.
6년 이상 사용하셨다니 뿌듯합니다.
리필 후 모든 배터리에 저렇게 작업 날짜를 적어두면 나중에 재작업 들어왔을 때 쉽게 확인이 된답니다.
이전에는 엘지 2600mAh 셀로 리필 작업을 했었는데,

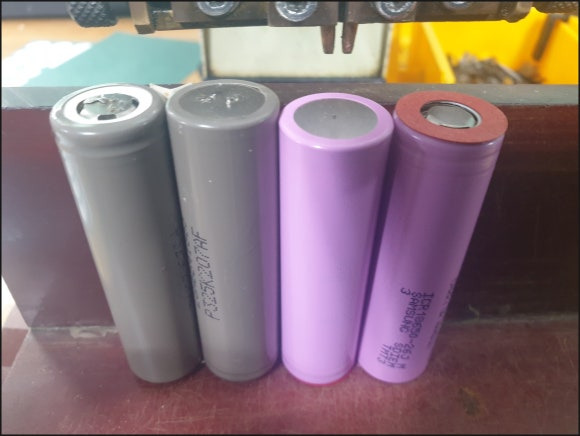

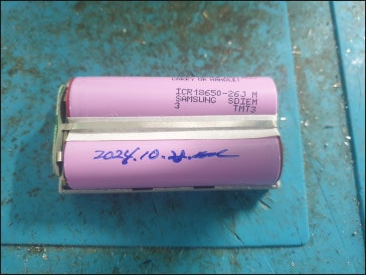

이번에는 삼성 ICR18650-26J셀 ( 2,600mAh)로 리필 작업을 마무리했습니다.

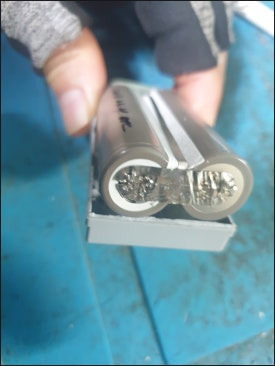

작업 시 유의할 점인 이 배터리는 케이스와 오차 없이 딱 맞기 때문에,
회로와 배터리 연결 시 납땜으로 연결하면 케이스가 닫히지 않습니다.
따라서, 회로와 배터리 연결 시 니켈연결은 반드시 스폿 용접으로 연결해야 한다는 점 명심해야 합니다.
AQ7275 배터리 리필
광선로 측정에 필수적인 장비인데, 쓰다 보면 배터리가 금방 닳아서 속상할 때가 많습니다.
새 배터리 팩은 가격도 만만치 않고요.
그래서 오늘은 요코가와(Yokogawa) OTDR AQ7275 모델에 사용되는 배터리 팩에
새 생명을 불어넣는 리필 과정을 보여드리겠습니다.

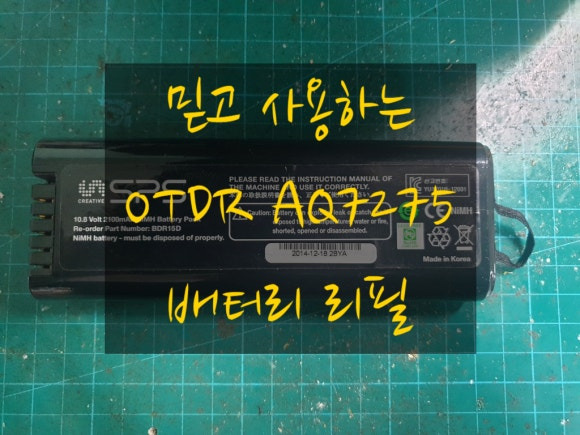

오늘의 주인공, OTDR AQ7275 배터리
바로 이 녀석입니다.
겉보기엔 멀쩡해 보이지만, 충전해도 금방 방전되는 전형적인 수명 종료 증상을 보이고 있습니다.
라벨을 보니 제조사는 SPS, 사양은 10.8V 2100mAh 용량의 니켈수소(Ni-MH) 배터리입니다.
이 배터리는 SPS뿐 아니라, DURACELL에서도 생산되고,
다른 메이커에서도 출시되고 있습니다.
이제 속을 한번 들여다보겠습니다.
배터리 팩 내부 구조, 생각보다 간단해요!

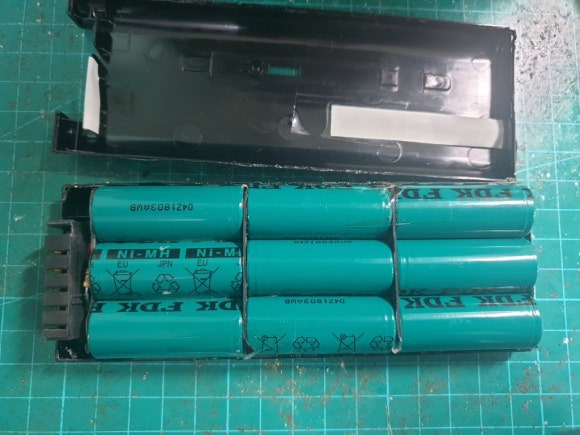

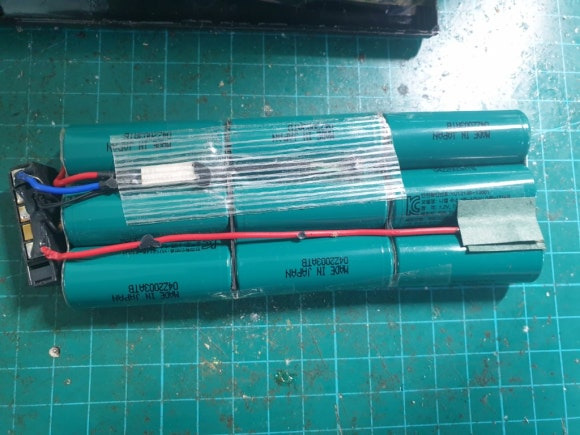

케이스를 조심스럽게 열어보면 위 사진과 같은 모습입니다.
원통형 Ni-MH 배터리 셀 9개가 직렬로 꼼꼼하게 연결되어 10.8V를 만들어내는 구조입니다.
여기서 중요한 포인트!
리튬이온 배터리와 달리 복잡한 보호회로(PCM/BMS)가 없어서 리필 작업 난이도가 상대적으로 낮은 편이랍니다.
물론 그렇다고 아무나 쉽게 할 수 있는 작업은 아닙니다.
기존에 들어있던 셀을 자세히 보니 FDK(구. 산요) 셀입니다.
역시 좋은 장비에는 검증된 품질의 셀이 들어가 있습니다.
배터리 리필의 핵심은 단순히 셀을 교체하는 것을 넘어, 기존과 같거나 더 좋은 품질의 셀을 사용하는 것입니다.
그래야 원래의 성능과 안정성을 보장할 수 있으니까요.
새 심장 이식! 동일 셀로 스폿 용접하기
기존 셀을 모두 제거하고, 새로 준비한 동일한 FDK 셀로 교체 작업을 시작합니다.
사진처럼 셀과 셀 사이를 니켈 플레이트로 연결하는 스폿 용접을 진행합니다.
이 작업이 가장 중요하죠!
튼튼하고 안전하게 연결해야 제 성능이 나오고, 쇼트로 인한 사고도 예방할 수 있습니다.
이번에 사용한 셀은 2,150mAh 용량으로 기존보다 용량이 살짝 늘었네요.

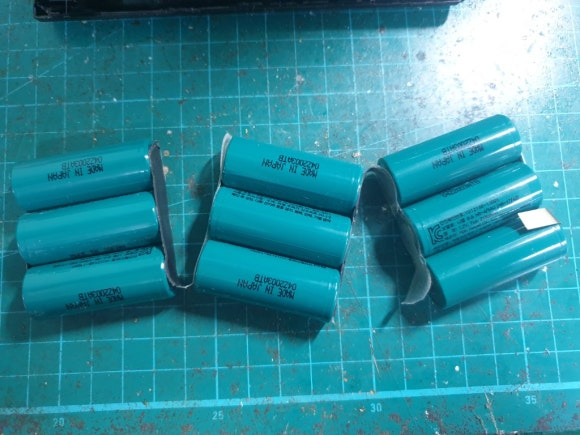

짜잔! 9개의 셀을 모두 스폿으로 연결한 모습입니다.
이제 원래 케이스에 잘 넣고 뚜껑만 닫으면 작업의 90%는 끝난 셈입니다.
OTDR 배터리 리필,
핵심은 '좋은 셀'과 '꼼꼼함'
이렇게 OTDR 배터리 리필 과정이 마무리되었습니다.
정리하자면, 기존 셀의 종류와 사양을 정확히 파악하고, 동일한 고품질 셀로 교체한 뒤,
안전하게 스폿 용접하여 재조립하는 과정입니다.
니켈수소 배터리는 비교적 작업이 단순하지만, 모든 과정에서 꼼꼼함이 필수적입니다.
새 배터리 팩 구매 비용이 부담될 때, 리필은 장비의 수명을 늘리는 좋은 대안이 될 수 있습니다.
활용팁
잠깐!!
혹시 ORDR배터리팩 자체가 없으신 분들은 호환배터리 구매하셔서 사용하시다가
리필하시는 것도 좋은 방법이에요.
