캠핑이나 홈 시네마를 즐기시는 분들 사이에서 꾸준히 사랑받는 LG전자의 PF50KA 빔프로젝터입니다.
휴대성이 워낙 좋아 야외에서도 자주 사용하시지만, 시간이 흐를수록 배터리 성능이 떨어져 아쉬움을 느끼는 분들이 많습니다.
오늘은 수명이 다한 LG빔프로젝트 배터리를 고성능 셀로 교체하여 새 생명을 불어넣는 과정을 소개해 드리겠습니다.

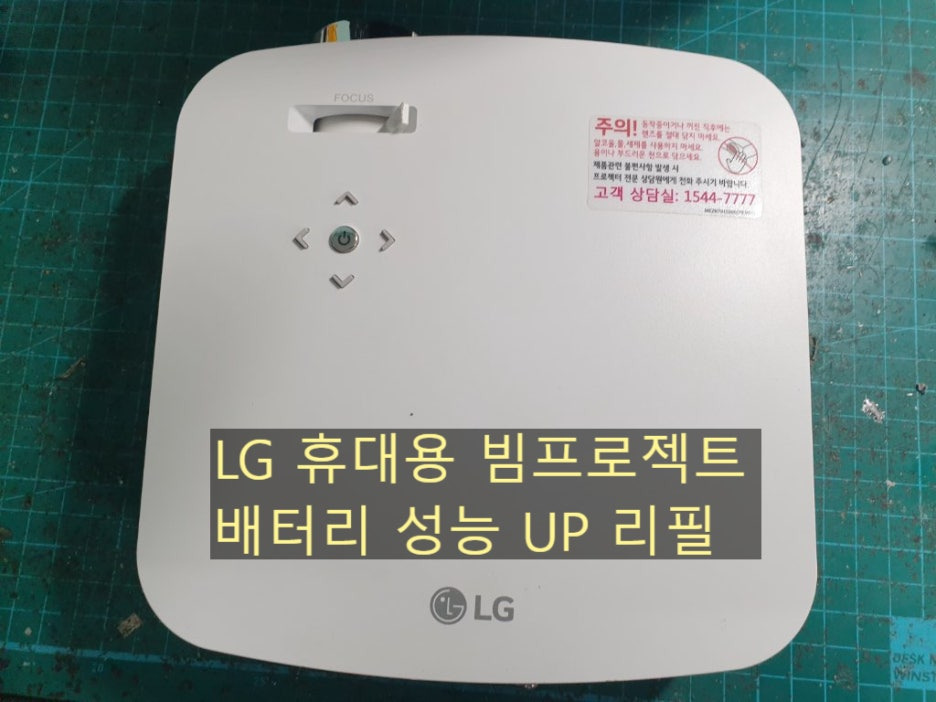

이번에 LG빔프로젝트 배터리 리필을 위해 입고된 PF50KA 모델입니다.
외관은 아주 깨끗하지만, 내장 배터리 효율이 급격히 떨어져 전원 케이블 없이는 사용 시간이 매우 짧아진 상태였습니다.
휴대용 빔프로젝터의 핵심인 '기동성'을 되찾기 위해 본격적인 작업을 시작합니다.
꼼꼼한 분해 과정: 내부 구조 확인
가장 먼저 케이스를 분리해야 합니다.

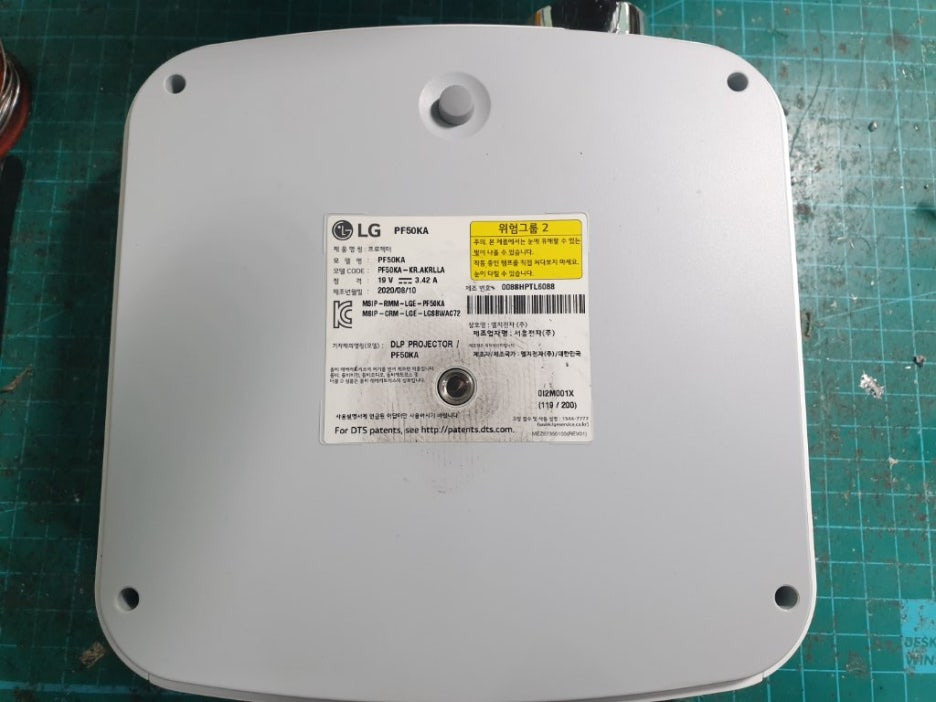

기기 바닥면을 보면 네 모서리에 고무 받침대가 있는데, 이 부분을 살짝 들어내면 아래에 숨겨진 나사들이 나타납니다.
이 나사들을 모두 풀어야 본체 케이스를 안전하게 열 수 있습니다.
케이스를 열었다고 해서 배터리가 바로 보이는 것은 아닙니다.

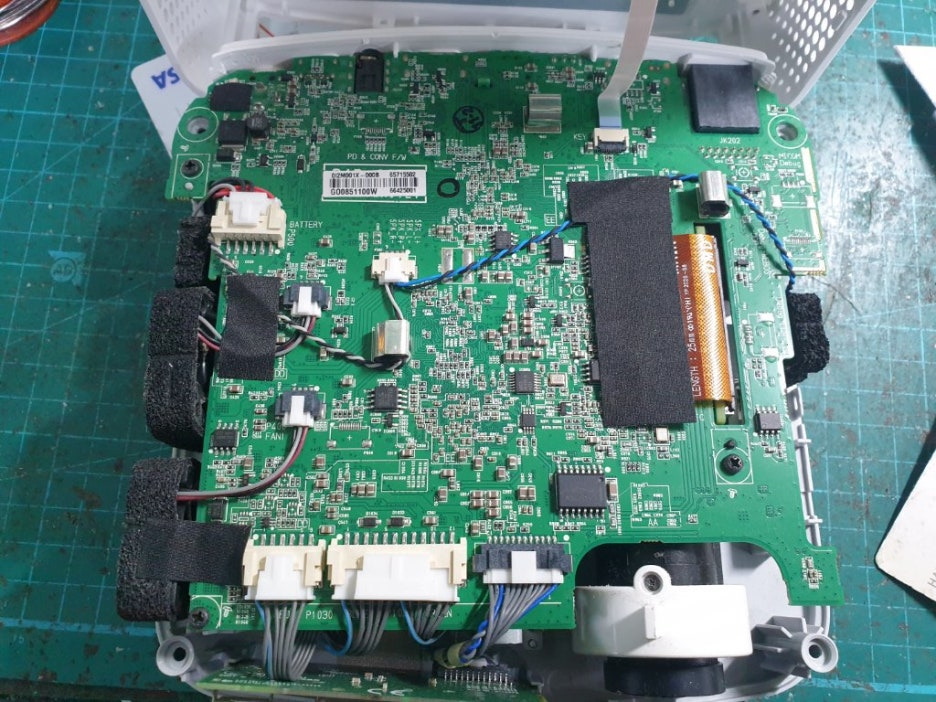

사진에서 보시는 것처럼 LG빔프로젝트 배터리는 기기 가장 바닥면에 깔려 있는 구조입니다.
따라서 배터리에 접근하기 위해서는 상단에 위치한 메인 회로 보드를 먼저 들어내야 합니다.

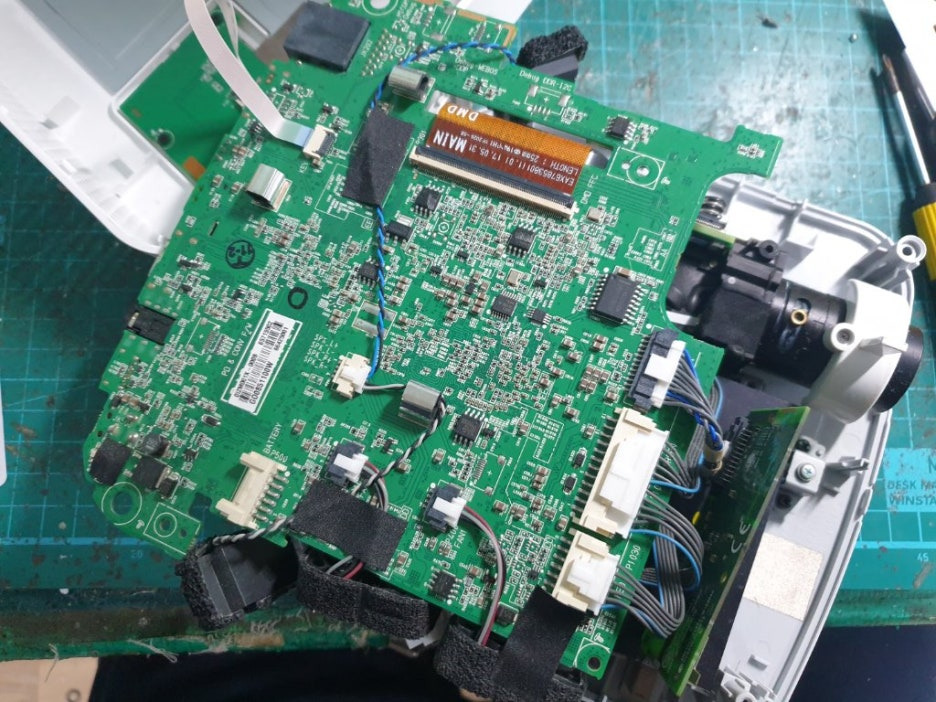

메인보드를 고정하고 있는 정밀 나사들을 하나씩 풀어줍니다.
보드와 연결된 각종 커넥터와 얇은 케이블들이 손상되지 않도록 세심하게 분리하는 것이 이 작업의 핵심입니다.
무리하게 힘을 주면 단자가 손상될 수 있으니 주의가 필요합니다.
보드를 분리한 후에도 장애물이 하나 더 남아 있습니다.

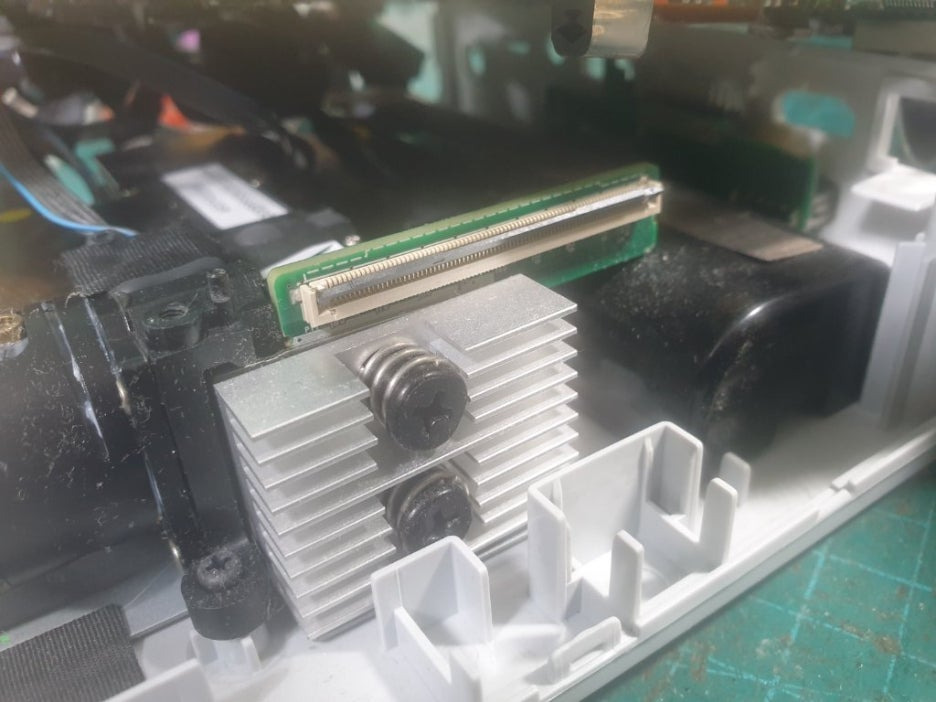

바로 빔프로젝트 헤드 부분의 열을 식혀주는 방열판입니다.
이 방열판이 배터리 팩의 일부를 막고 있기 때문에, 방열판 고정 나사까지 제거하여 완전히 분리해 주어야 배터리를 꺼낼 준비가 끝납니다.
배터리 리필: 삼성 고용량 셀 업그레이드

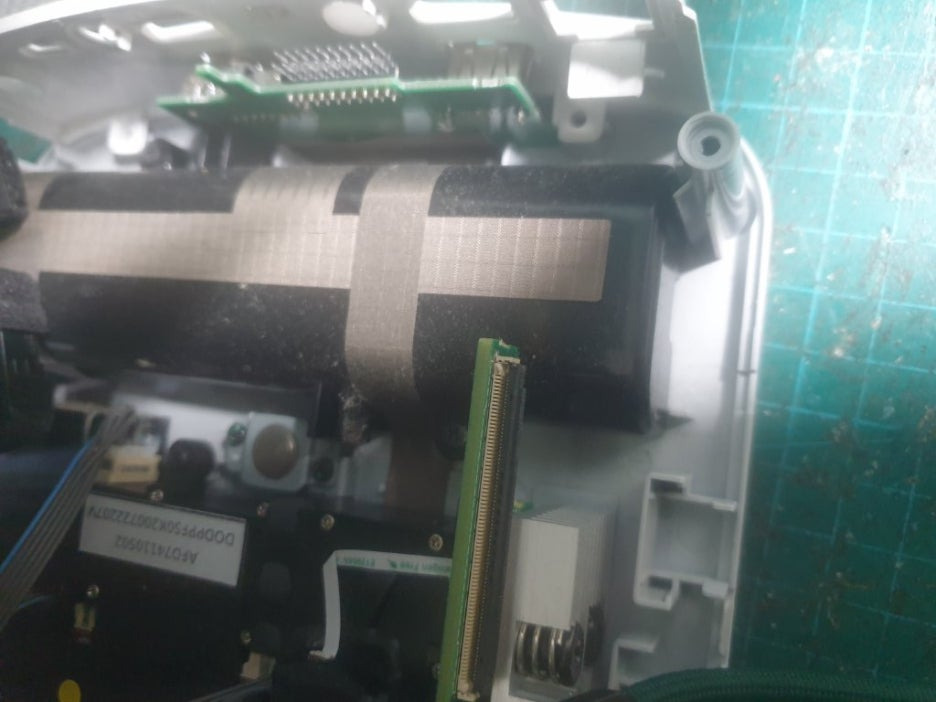

드디어 배터리 팩이 모습을 드러냈습니다. 기기 바닥면에 나사와 강력한 테이프로 단단히 고정되어 있습니다.
무리하게 잡아당기기보다는 주변 부품에 영향이 가지 않도록 조심스럽게 떼어냅니다.

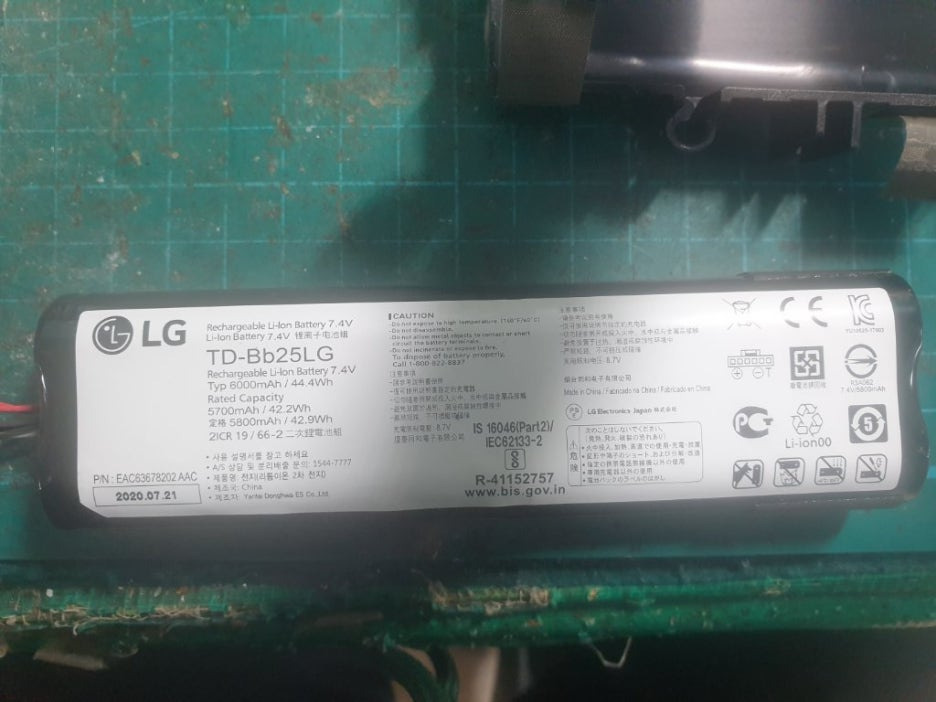

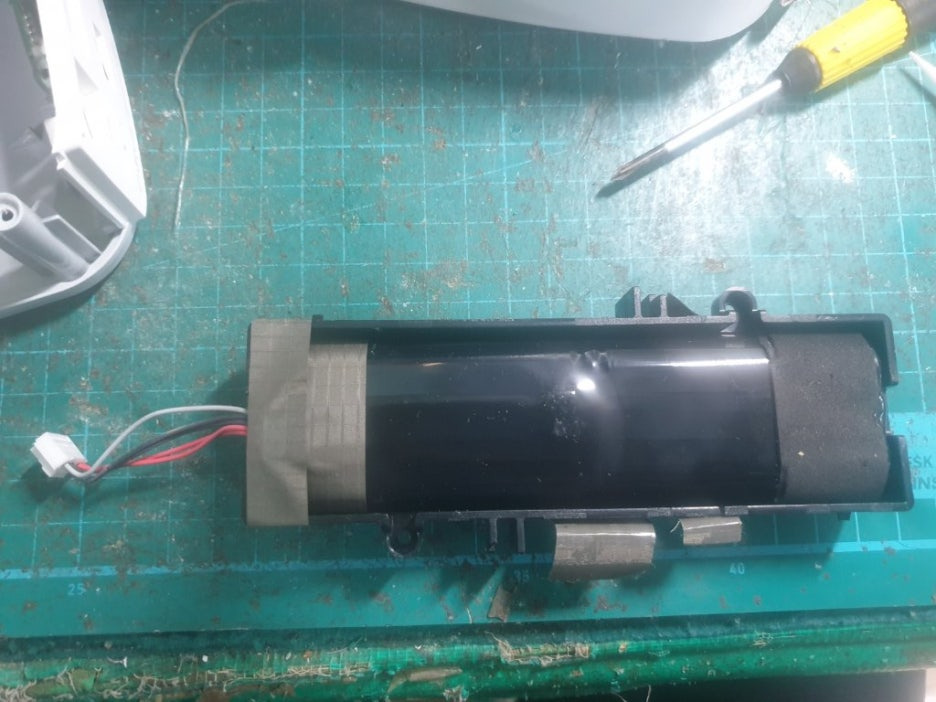

본체에서 완전히 적출한 배터리 팩의 모습입니다.
겉으로 보기엔 멀쩡해 보이지만 내부 셀의 화학적 수명이 다해 충전 전하를 제대로 유지하지 못하는 상태였습니다.
2S2P 4셀 모두 전압이 안나오는 과방전 상태입니다.

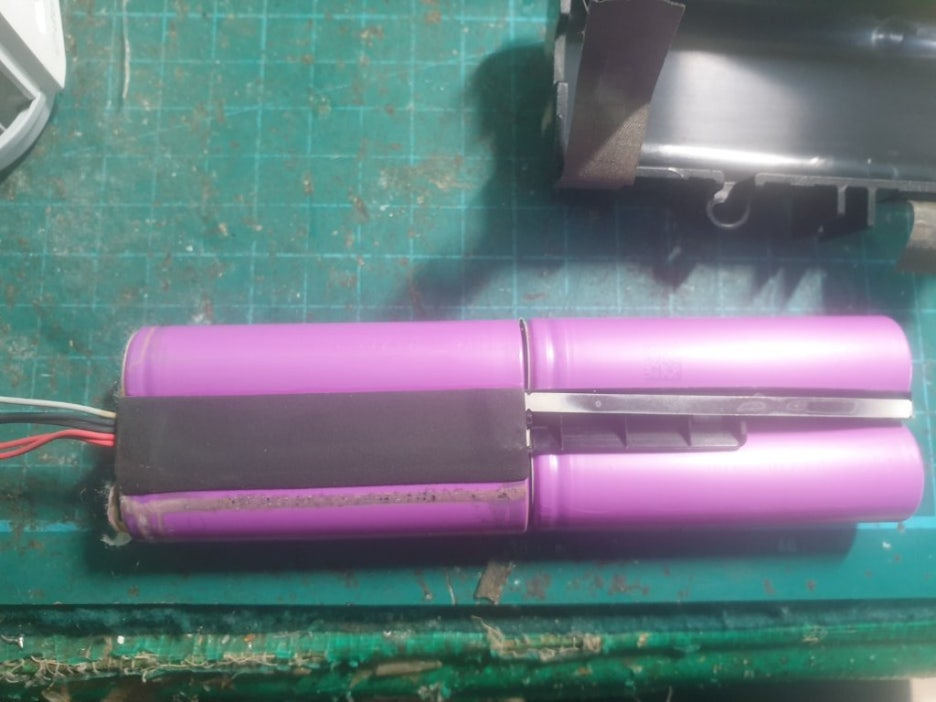

배터리 팩 내부를 살펴보면 2s2p 방식의 4셀 배터리가 구성되어 있습니다.
기존에 들어있던 셀의 규격과 특성을 파악하여 더 효율이 좋은 셀로 교체할 준비를 합니다.
기존 배터리에는 산요(Sanyo) 셀이 장착되어 있었습니다.
저희는 이를 대신해 신뢰도가 높고 성능이 검증된 삼성 INR18650-35E 셀을 사용하여 배터리 리필을 실시했습니다.
이번 교체를 통해 배터리 용량이 무려 6,700mAh로 늘어났습니다.
기존보다 훨씬 긴 시간 동안 무선으로 영상을 감상할 수 있는 넉넉한 용량입니다.
조립 및 최종 테스트
새로운 셀로 리필된 배터리를 다시 기기 바닥에 안착시키고, 방열판과 메인보드를 역순으로 꼼꼼하게 조립했습니다.

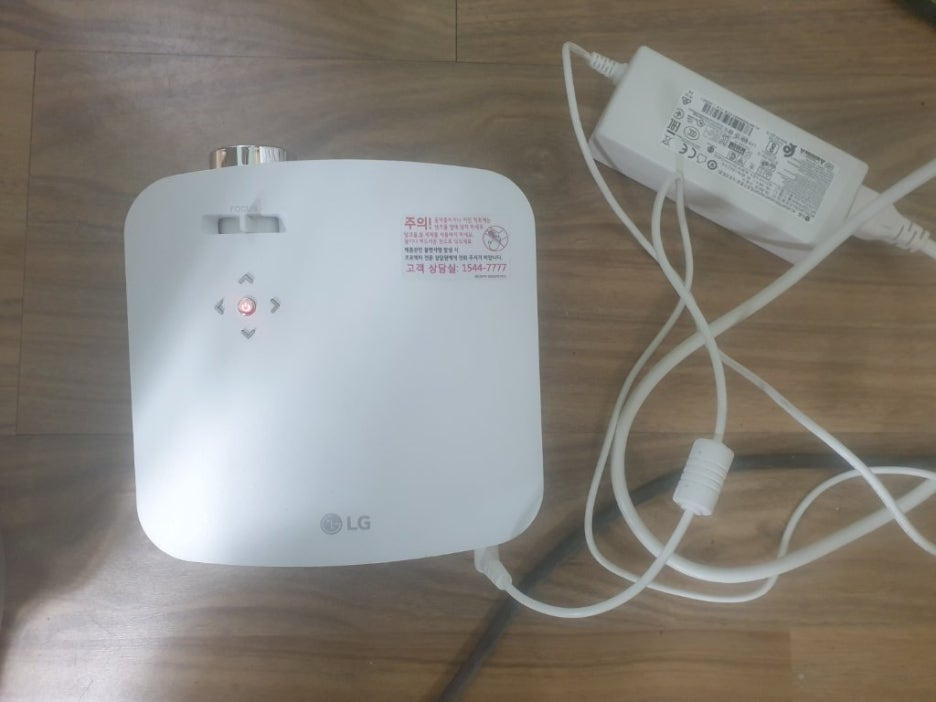

케이스까지 완벽하게 닫은 후 전원을 연결하여 정상 충전 여부를 확인하고 있습니다. 사진에서 보시다시피 충전 표시등이 잘 들어오며 안정적으로 충전이 진행되는 것을 확인할 수 있었습니다.
LG빔프로젝트 배터리 교체 작업은 단순히 셀만 바꾸는 것이 아니라, 복잡한 내부 구조를 안전하게 다뤄야 하는 정밀한 작업입니다.
수명이 다한 배터리 때문에 휴대용 빔프로젝터를 유선으로만 쓰고 계셨다면, 이렇게 고용량 셀로 리필하여 다시 한번 야외에서 자유롭게 즐겨보시는 건 어떨까요?
