Inno Instrument LBT-10 배터리 리필
광통신 현장에서 필수 장비인 광융착접속기는 안정적인 전원 공급이 핵심입니다.
이번에는 이노 인스트루먼트 사의 LBT-10 모델 배터리가 충전 불능 상태로 입고되어 수리를 진행했습니다.
LBT-10 모델은 이노 인스트루먼트사의 광접속기 초기 모델에 사용되는 배터리입니다.
이 포스트에서는 단순한 셀 교체를 넘어, 기존 배터리의 구조적 문제를 해결하고 성능을 향상하는 배터리 리필 과정을 상세하게 공유하고자 합니다.

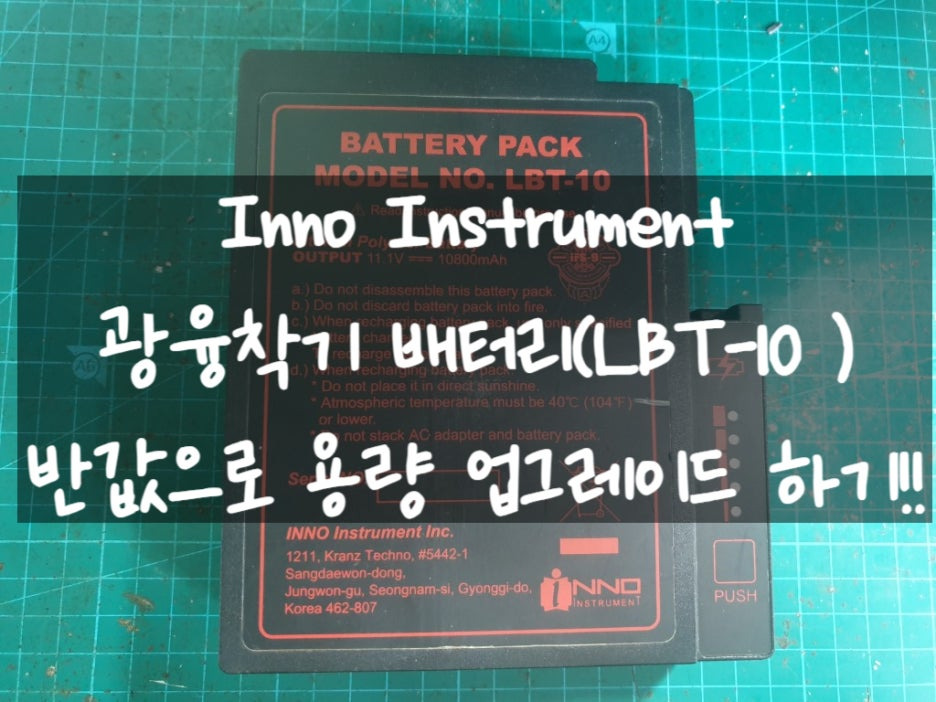

입고된 이노 인스트루먼트 광융착접속기 배터리 LBT-10 모델의 모습입니다.
외관상으로는 큰 문제가 없어 보이지만, 내부적으로는 수명이 완전히 다해 충전과 방전 기능이 모두 정지된 상태였습니다.

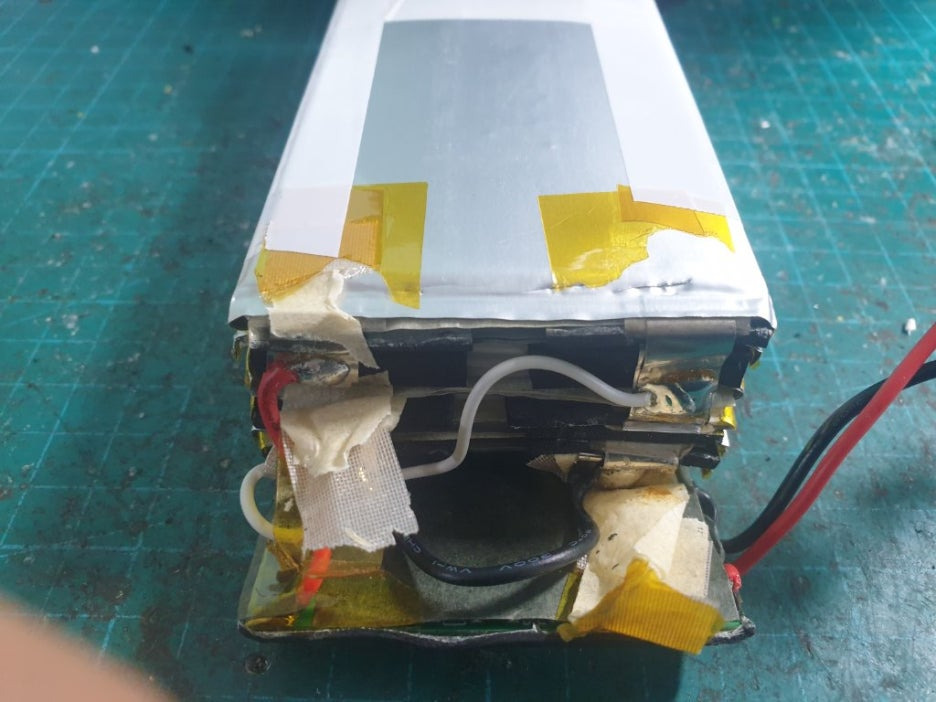

배터리 케이스를 분해하자 문제의 원인이 명확히 드러났습니다.

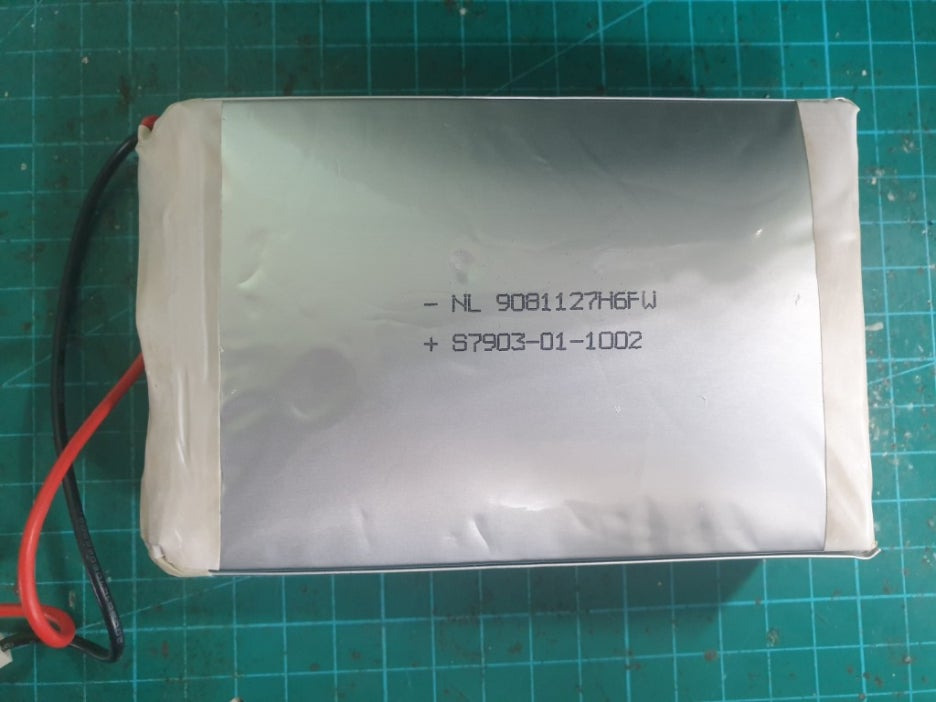

내장된 리튬폴리머 배터리가 가스로 인해 심각하게 부풀어 오르는 '스웰링(Swelling)' 현상이 발생한 것입니다.
이로 인해 배터리 팩 자체가 물리적으로 팽창하여 플라스틱 케이스까지 변형시킨 상태였습니다.
이런 경우, 안전상의 문제뿐만 아니라 장비에 장착조차 불가능해집니다.
이번 리필 작업에는 스웰링 현상이 거의 없는 삼성 정품 리튬이온 배터리(INR18650-35E)를 사용하기로 했습니다.
총 12개의 셀을 3S4P(3직렬 4 병렬) 방식으로 구성하여, 안정성을 확보하는 동시에 기존 배터리보다 용량을 약 40% 증대시키는 업그레이드를 진행합니다.
리필 전 용량 10,800mAh 에서 리필 후 용량 13,400mAh으로 성능이 업그레이드됩니다.
이는 현장에서 더 오랜 시간 장비를 사용할 수 있게 해 줍니다.

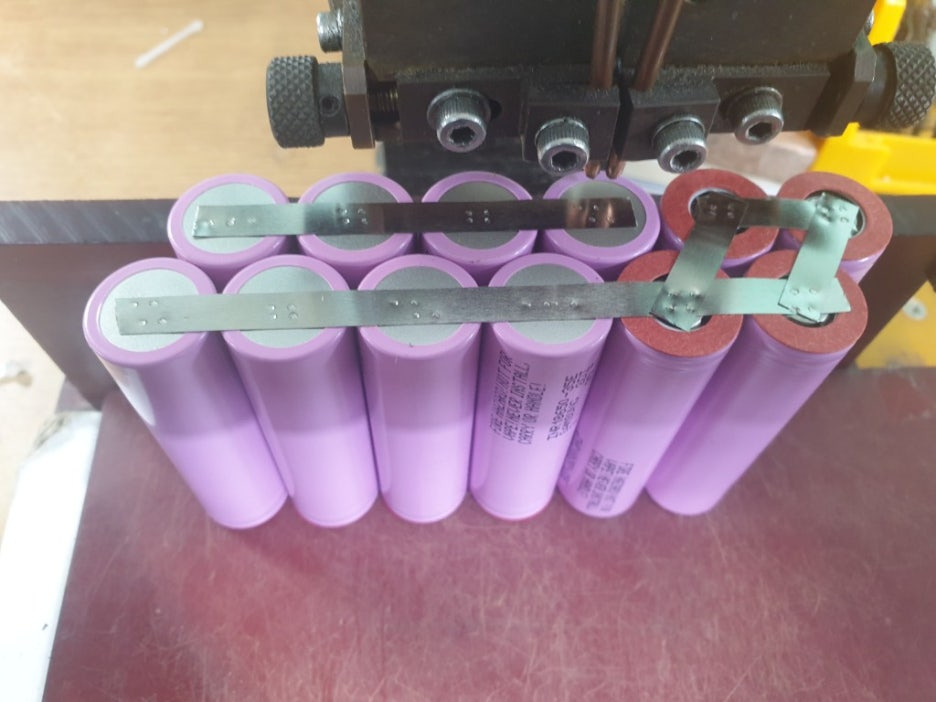

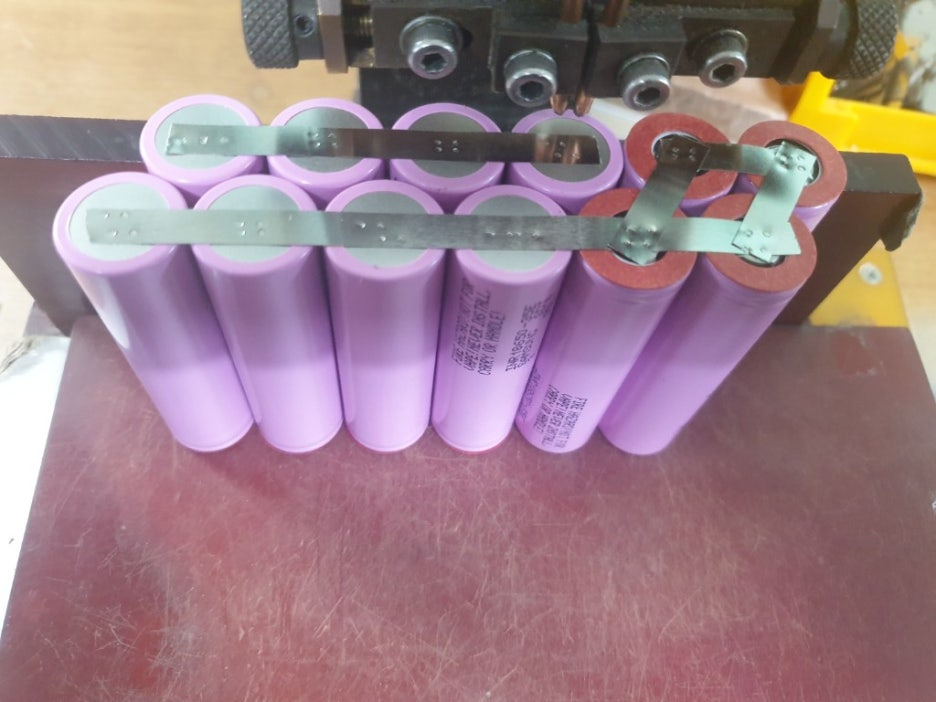

새로운 리튬이온 셀을 이용해 배터리 팩을 제작하는 첫 단계인 스폿 용접 작업입니다.
각 셀이 안정적으로 전류를 주고받을 수 있도록 니켈 플레이트를 사용하여 견고하게 연결합니다.
정확하고 튼튼한 용접은 배터리의 성능과 수명에 직결되는 중요한 과정입니다.

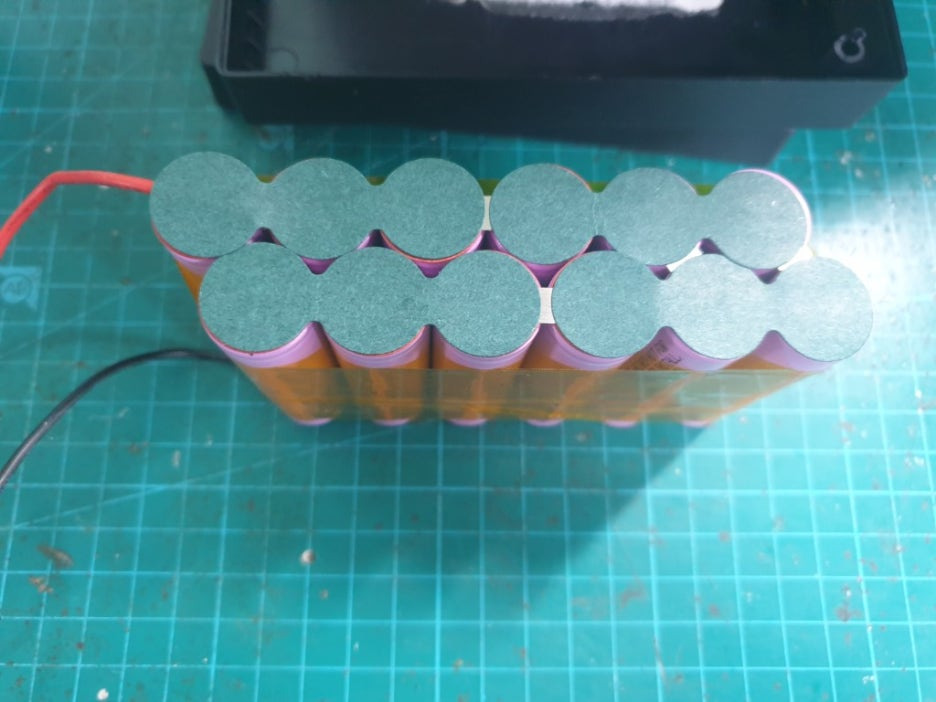

스폿 용접으로 셀 팩 구성이 완료된 후, 기존 배터리에서 분리한 보호회로(PCM)를 연결합니다.

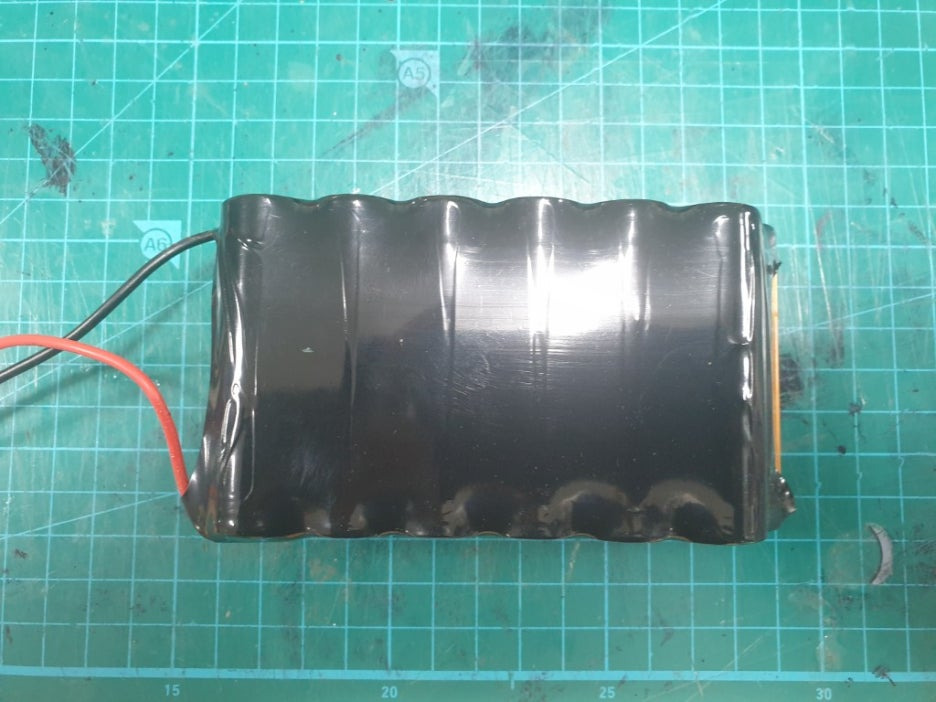

회로 연결까지 마친 배터리 팩은 수축 필름으로 전체를 감싸 마감합니다.
이 작업은 외부 충격이나 습기로부터 내부 셀을 보호하고, 혹시 모를 쇼트를 방지하여 배터리의 안전성을 높이는 필수적인 공정입니다.

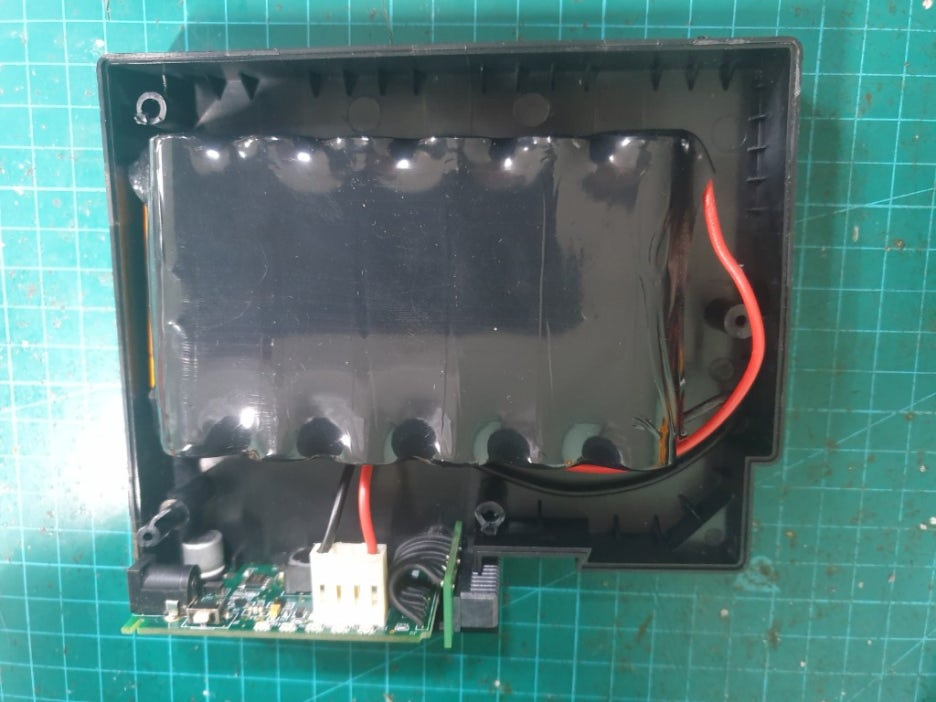

완성된 배터리 팩을 원래의 LBT-10 케이스에 장착한 모습입니다.
규격에 맞게 정밀하게 제작되어 빈 공간 없이 깔끔하게 조립되었습니다.
스웰링으로 변형되었던 케이스도 최대한 복원하여 장착에 문제가 없도록 처리했습니다.

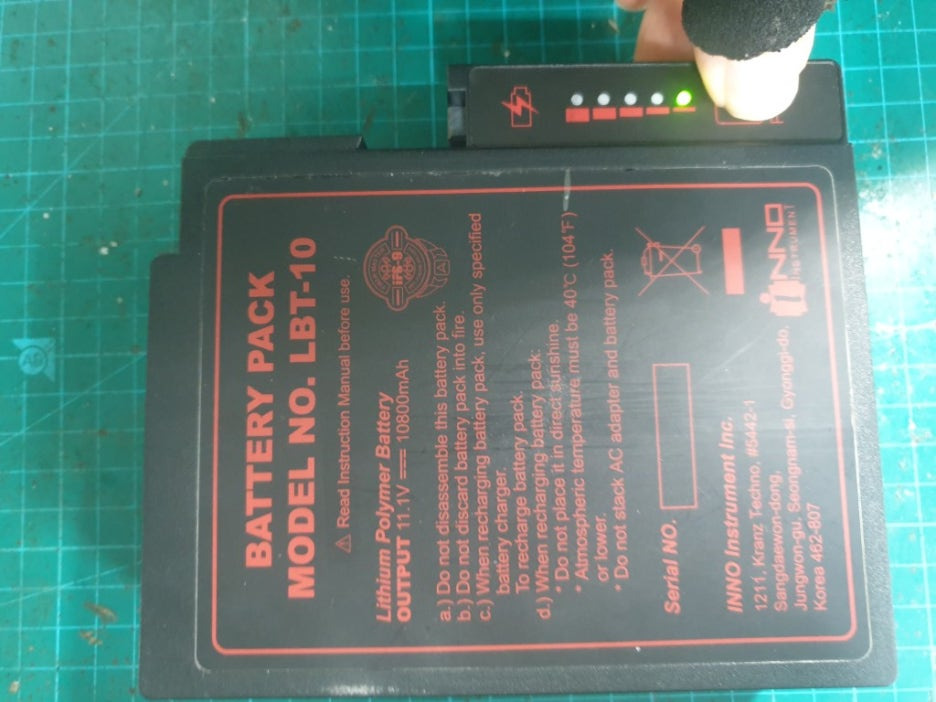

모든 조립을 마치고 이노 인스트루먼트 광융착기 본체에 장착하여 최종 테스트를 진행합니다.
사진처럼 배터리 잔량 표시 LED가 정상적으로 점등되고, 충전과 작동 모두 이상 없이 이루어지는 것을 확인하며 모든 작업을 마무리했습니다.
이노 인스트루먼트 광융착기 배터리의 스웰링 문제는 안정성이 높은 리튬이온 셀로 교체하는 리필을 통해 해결할 수 있습니다.
고가의 신품 배터리 구매가 부담될 때, 배터리 리필은 저렴한 가격과 성능 업그레이드 두 마리 토끼를 잡는 최선의 선택입니다.
Inno Instrument LBT-20 배터리 리필
이번에는 인천에서 의뢰된 이노인스트루먼트 LBT-20 광접속기 배터리가 어떻게 새 생명을 얻었는지, 그 리필 과정을 자세히 소개해 드리겠습니다.
오래된 배터리로 인해 작업 효율이 저하되고 있다면, 지금부터 주목해 주세요!

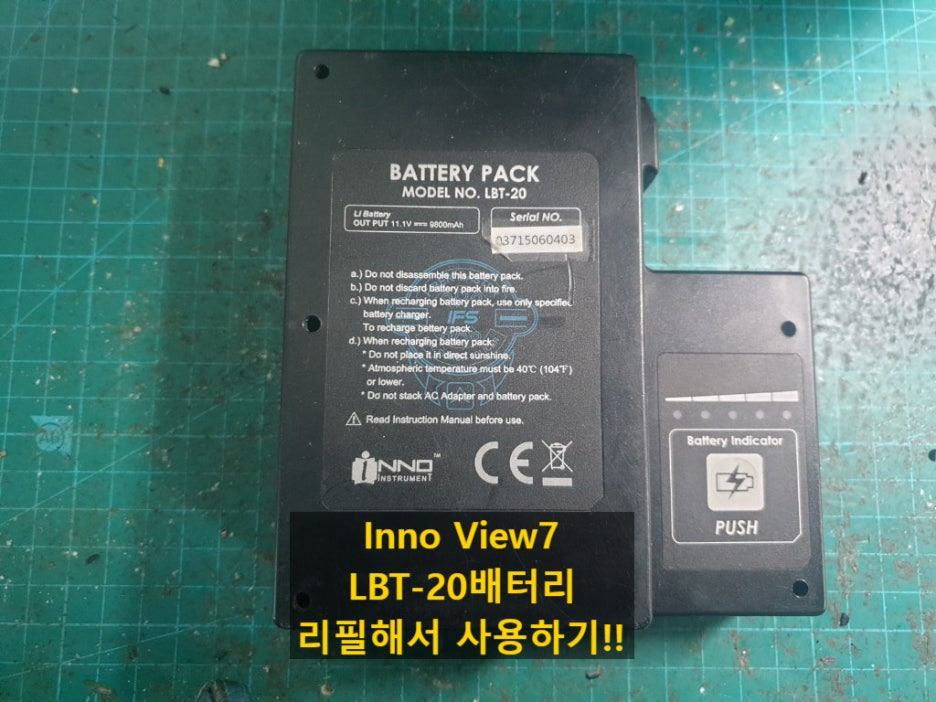

LBT-20 배터리는 이노 인스트루먼트사의 광접속기 모델 View7에 사용되는 리튬폴리머 배터리 팩입니다.
11.1V 9,800mAh 배터리이고, LBT-10 보다 크기가 조금 작고 따라서 용량도 조금 작습니다.
이번에 입고된 LBT-20 광접속기 배터리의 주요 문제는 바로 '배터리 수명 저하'였습니다.

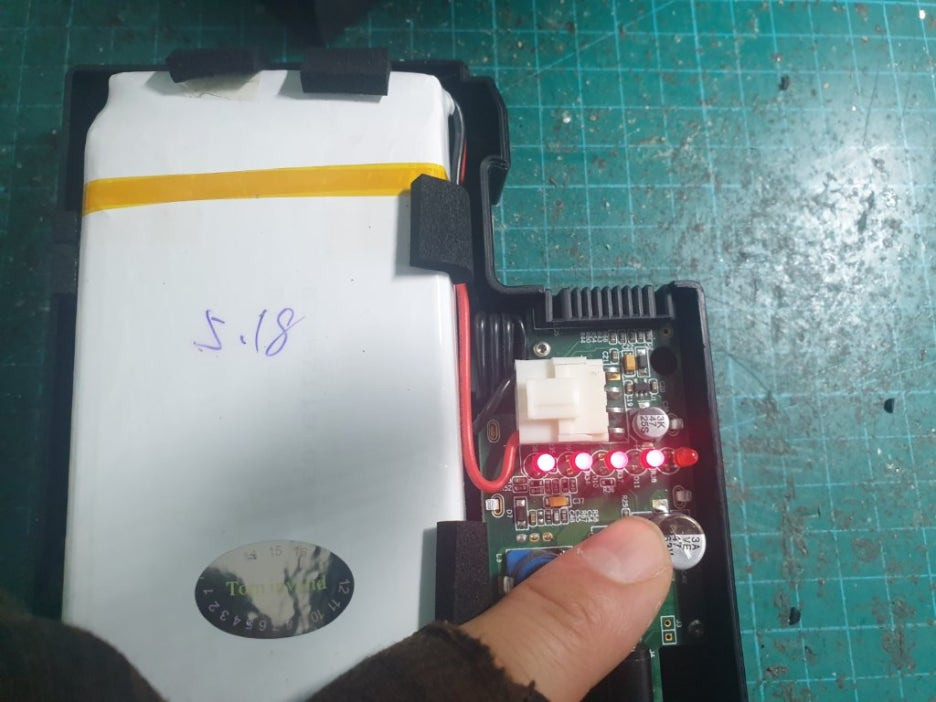

완충 시 모든 잔량 표시등이 정상적으로 점등되더라도, 실제 작업에 들어가면 사용 시간이 현저히 짧아지는 현상이 반복되는 것입니다.
이는 배터리 셀이 노화되어 본래의 용량을 제대로 발휘하지 못할 때 나타나는 전형적인 증상입니다.
보기에는 정상적으로 보여도, 부하가 걸리면 제 성능을 발휘하지 못하는 것입니다.
불안정한 배터리 성능은 현장 작업의 효율성을 떨어뜨릴 뿐만 아니라, 중요한 순간에 장비 작동을 멈춰버릴 수도 있습니다.
따라서 안정적이고 생산적인 작업을 위해서는 배터리 성능 복원이 필수적입니다.
기존 LBT-20 배터리는 폴리머 방식으로 제작되어 있었습니다.
하지만 이번 리필에서는 단순 교체를 넘어, 광접속기의 성능을 극대화하고 안정성을 강화하기 위해 '18650 리튬이온 배터리'로의 과감한 전환을 시도했습니다.
18650 리튬이온 셀은 폴리머 셀 대비 우수한 에너지 밀도와 탁월한 안정성을 자랑하며, 과방전 및 과충전 보호 회로 설계에도 용이합니다.
이처럼 업그레이드된 셀로 교체함으로써, 광접속기는 더욱 오랫동안 안정적으로 구동될 수 있게 됩니다.
새롭게 장착될 배터리 셀은 바로 '삼성 INR18650-35E' 고성능 셀입니다.
이 중방전 셀은 뛰어난 안정성과 함께 3350mAh의 높은 용량을 자랑하여, 기존 배터리로는 상상하기 힘들었던 긴 작업 시간을 제공합니다.
단순히 배터리를 바꾸는 것을 넘어, 검증된 고품질 셀을 사용함으로써 광접속기의 전반적인 성능과 신뢰성을 한 단계 더 끌어올리는 것입니다. 현장에서 중요한 순간에 끊김 없이 작업을 이어갈 수 있는 강력한 파워를 선사합니다.

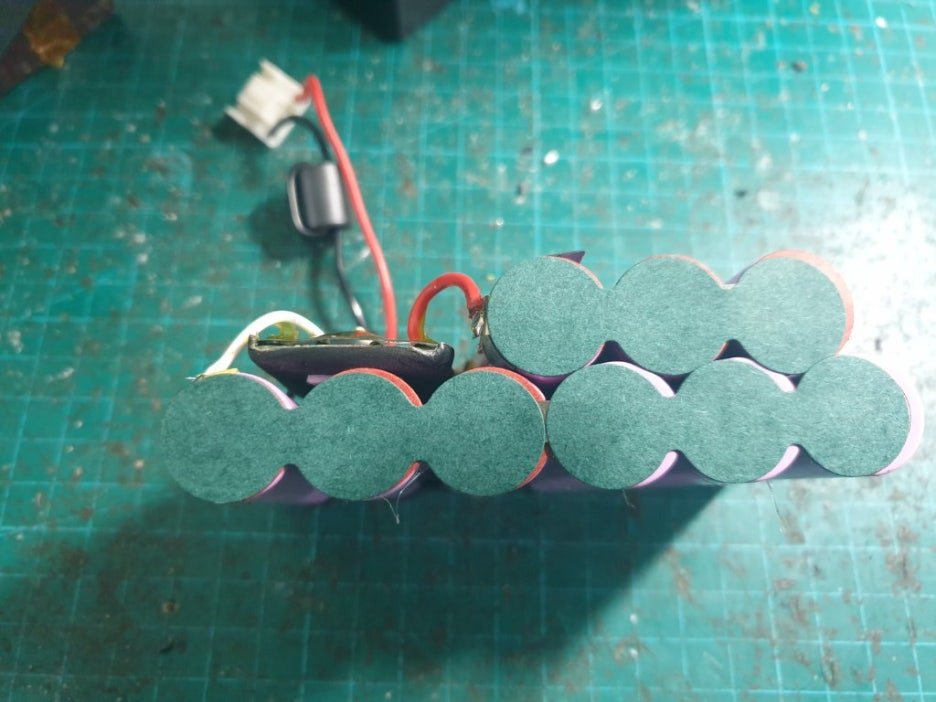

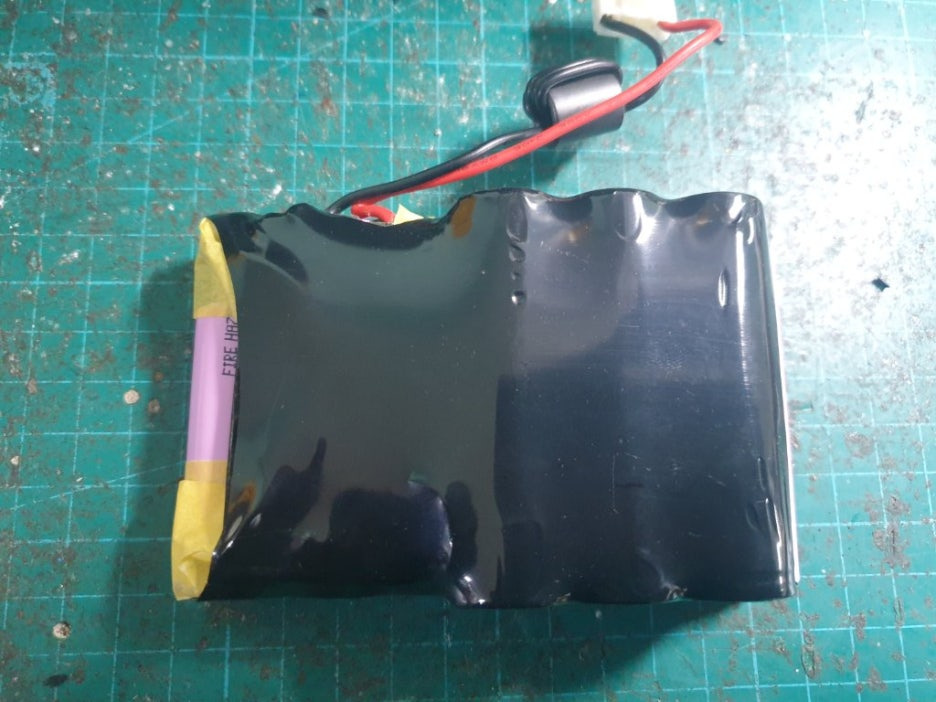

새로운 18650 셀을 기존 보호회로에 정확하고 안전하게 연결한 후, 마지막 단계는 바로 견고한 '수축필름 마감'입니다.
이 작업은 단순히 외관을 깔끔하게 하는 것을 넘어, 배터리 셀을 외부 충격과 습기로부터 보호하고 내부 배선이 흔들리거나 손상되지 않도록 단단히 고정하는 매우 중요한 과정입니다.
전문적인 리필 과정을 거쳐 새롭게 탄생한 배터리는 마치 새 제품을 사용하는 것처럼 최상의 성능과 안정성을 발휘하며, 다시 현장에서 최고의 파트너로서 활약할 준비를 완벽하게 마칩니다.
오래된 광접속기 배터리로 인해 작업에 지장을 받고 계시다면, 주저하지 마시고 배터리 리필 서비스를 고려해 보세요!
전문적인 기술력으로 새롭게 태어난 배터리가 여러분의 현장 작업에 안전하고 효율적인 활력을 되찾아 줄 것입니다.
