Fujikura 광접속기 BTR-08 배터리 리필
오늘은 현장에서 광케이블 접속할 때 사용되는 광융착접속기 후지쿠라 60S 장비에 장착되는
니켈수소 배터리 (BTR-08) 팩을 리필해 보겠습니다.
신품 배터리 금액을 검색해 보니, 일본제품이어서 그런지 구매대행으로 판매하는 제품이 많았는데,
중국산 호환배터리가 아니라 정품 배터리 가격이 대략 50만 원 정도 합니다.
리필하시면 거의 1/4 가격으로 외화도 아끼고, 내 주머니도 아끼고 1석 2조입니다.

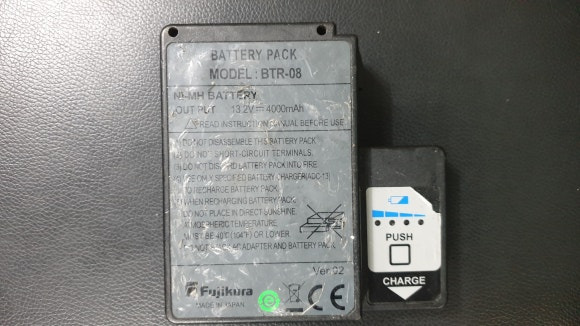

그냥 딱 봐도 세월의 흔적이 물씬 풍깁니다.
Ni-mh(니켈수소) 배터리 13.2V 4,000mAh입니다.
셀 교체 후는 4,500mAh로 용량이 조금 올라갑니다.
요즘은 신형 리튬이온배터리 팩으로도 출시되는데,
신품 구매하려면 가격이 어마무시하니 리필하셔서 사용하시는 게 더 나을 듯합니다.

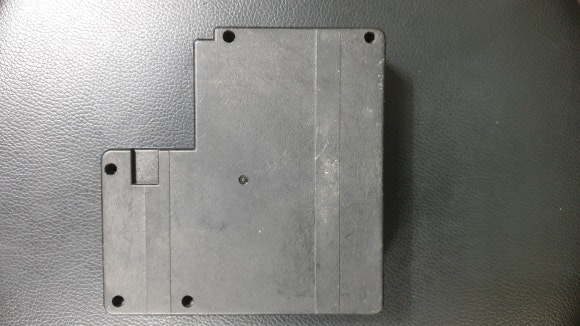

배터리팩 뒤편 사진입니다.
사진에 보이는 5개 나사구멍나사만 풀면 쉽게 열 수 있습니다.
배터리리필의 최고 나이도가 케이스 분해인데, 이 제품은 간단히 해결됩니다.

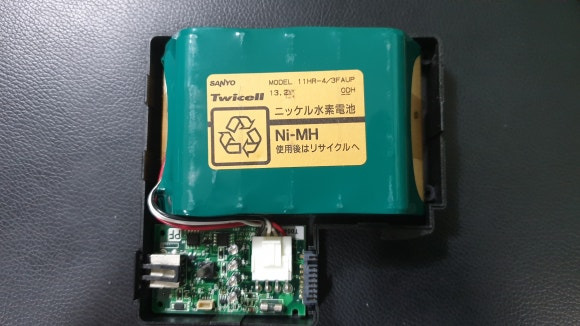

케이스 열었습니다.
라벨에 Sanyo라고 적혀 있습니다.
지금은 Sanyo에서 Ni-mh 배터리 생산을 안 합니다.
FDK에서 생산 라인을 전부 인수받아서 생산하고 있습니다.

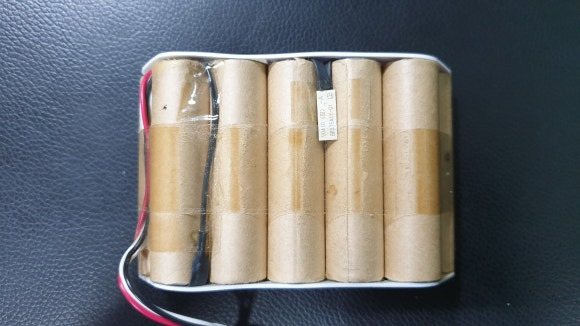

필름 벗겨보니 지관(종이) 포장으로 된 셀이 보입니다.
제조사나 모델명 같은 것 아무 표시도 없습니다.
이제 신품 셀로 교체할 단계입니다.

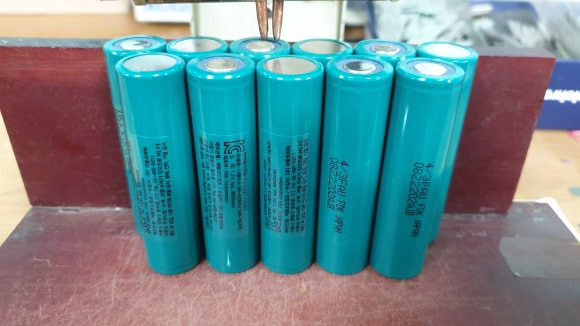

셀당 4.5A FDK 니켈수소 셀로 스폿을 위해 대기 중입니다.
셀 위에 제조사와 KC 인증마크가 잘 보이네요.

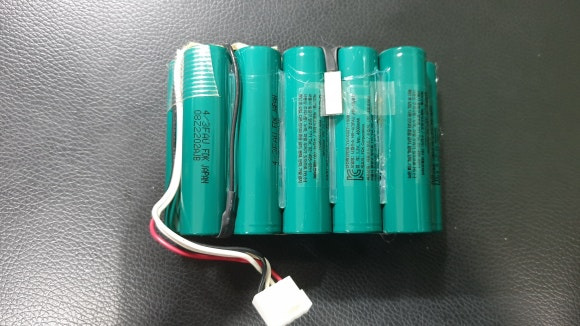

스폿 완료 후 커넥터까지 연결한 모습입니다.
셀 사이사이는 흔들림에 대비해서 글루건으로 붙여 놨습니다.

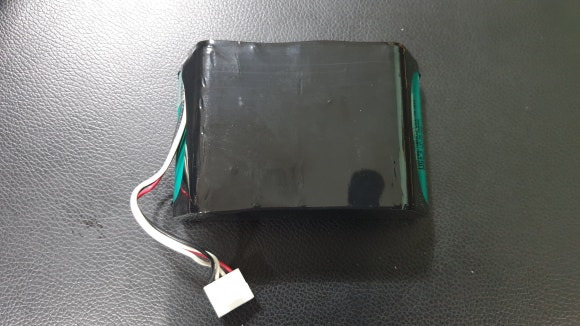

수축 필름으로 이쁘게 옷을 입혔습니다.

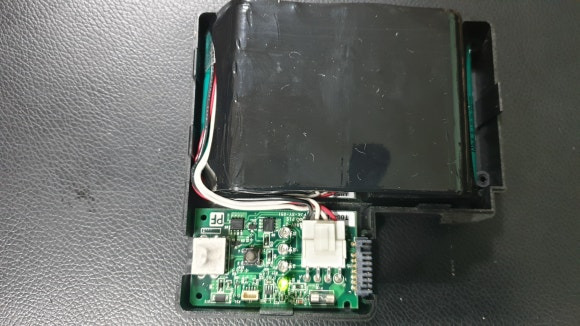

이제 회로에 배터리를 연결하고 제대로 동작하는지 확인해 봅니다.
LED 버튼을 눌렀을 때 저렇게 한 칸에 불이 들어오면
작업이 정상적으로 아주 잘 된 것입니다.
Fujikura 광접속기 BTR-09A 배터리 리필
이번 소개할 제품은 후지쿠라 FSM-70S FSM-80S접속기에 사용되는
배터리모델 BTR-09A배터리 리필입니다.
이 모델은 이전 제품들과 다르게 니켈수소(Ni-mh)가 아닌, 리튬이온(Li-on) 배터리를 적용하여 만든 팩입니다.
확실히 동일 용량일 때 리튬이온 배터리가 니켈수소배터리 보다 많이 가볍네요.

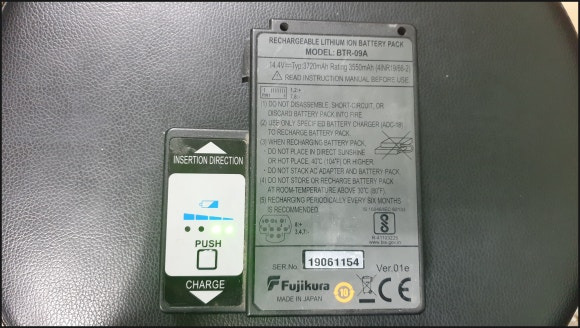

배터리팩 사양을 보니 14.4V / 3,550mAh입니다.
대략 4 S2 P 구성이라는 것을 알 수 있습니다.

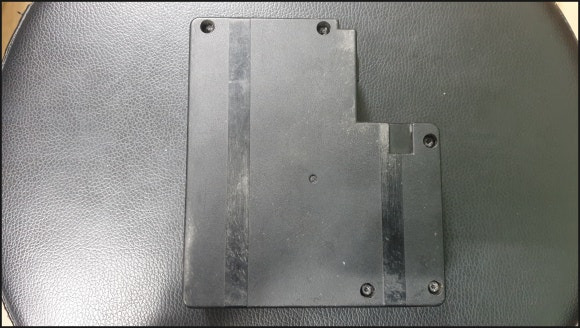

후지쿠라 광접속기 배터리팩은 대체적으로 뒷면의 나사만 풀면
케이스 분해가 쉽게 되도록 제작되어서 아주 좋습니다.

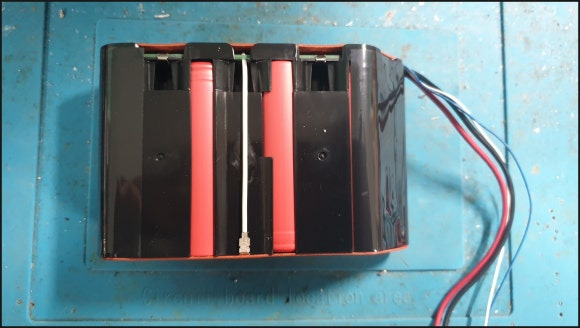

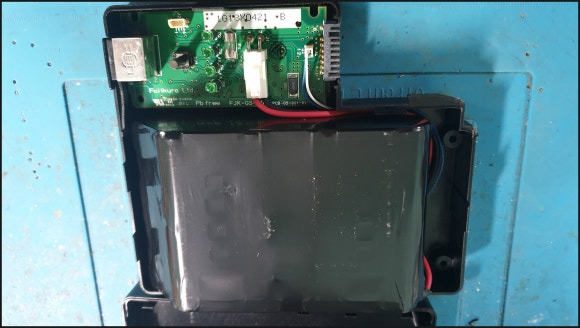

후지쿠라 btr-09a 배터리 내부입니다.
배터리를 깜 싸고 있는 수축필름에는 용량이 Min3,780mAh로 표기되어 있습니다.
조금 전에 봤던 배터리용량과 조금 차이가 있네요.

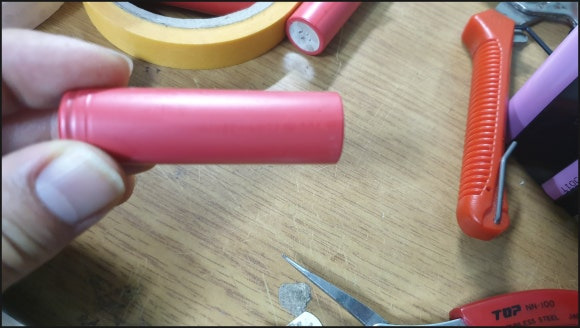

사용된 셀은 정열의 붉은색!!!
산요 18650 셀입니다.
간혹 DIY 하시는 분들이 이 붉은 셀을 보고 중국산이라고 하시는 데,
자세히 비춰보면 셀 몸통에 Sanyo라는 글씨와 셀 모델번호를 찾을 수 있습니다.
사진 촬영 실력이 좋지 않아서 사진에는 셀모델 번호가 안 보이네요.
후지쿠라 접속기 배터리의 경우 소비전력이 8A 정도 됩니다.

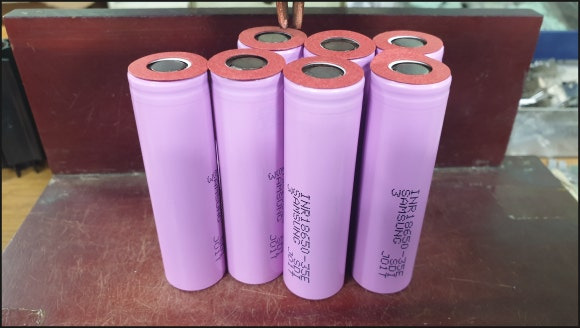

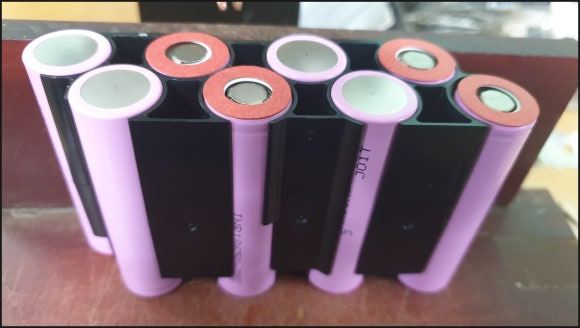

그래서 일반셀과 고방전셀의 중간인 삼성 INR18650-35E 중방 전 셀을 이용해서 작업합니다.
셀당 용량도 3,450mAh이니 리필 전보다 용량이 많이 업그레이드됩니다.

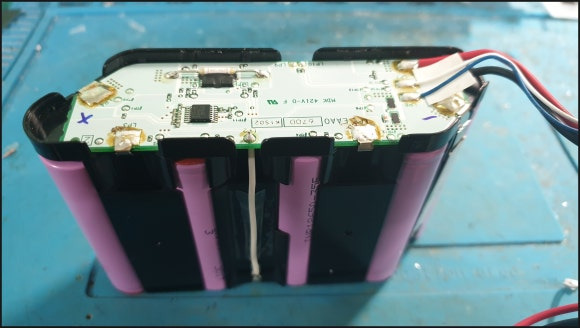

이제 준비된 셀을 이쁘게 스폿 해서 회로까지 납땜 연결하면 작업은 끝입니다.
다른 제품들에 비해서 작업 난이도는 쉬운 편에 속합니다.

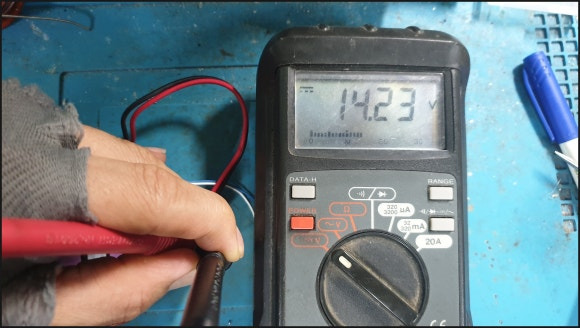

정상 출력 전압 나오는 것까지 확인하면 작업은 성공적으로 잘 끝난 겁니다.
Q&A
가끔 배터리 리필받으시는 분들 중에서 배터리 리필했는데
배터리가 왜 만충이 안 되어 있냐고 질문하시는 분들이 있습니다.
리필하는 데 사용되는 신품 배터리는 공장 출고 상태로 아주 조금만 충전되어 있는 상태이니,
리필 배터리를 받으신 후에는 항상 충전하셔서 사용하셔야 합니다.
