Flex 18V 5A 배터리 리필
안녕하세요.
배터리 리필 및 수리 이야기를 전해드리는 블로거입니다.
오늘은 조금 생소할 수 있는 브랜드의 제품을 다뤄보려고 합니다.
보통 전동공구 배터리라고 하면 디월트나 마끼다 등을 떠올리시겠지만, 산업 현장이나 특수 목적용으로 사용되는 알짜배기 브랜드들이 꽤 많습니다.
오늘 작업할 주인공은 바로 플렉스배터리(Flex Battery)입니다.
의뢰해 주신 분의 말씀에 따르면 유압 광택용 공구에 사용되는 모델이라고 하는데요, 겉보기엔 멀쩡해 보이지만 내부에는 엄청난 반전이 기다리고 있었습니다.
그 생생한 리필과 수리 과정을 함께 보시겠습니다.

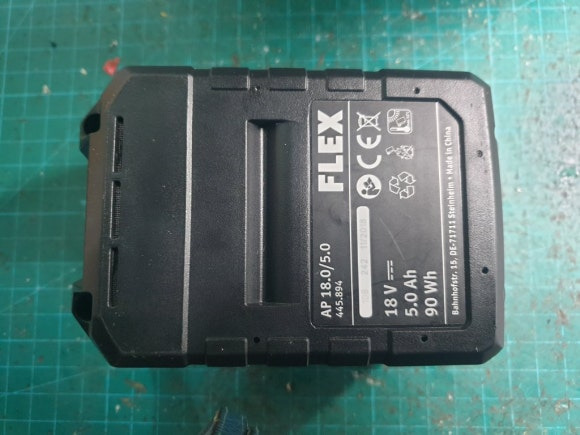

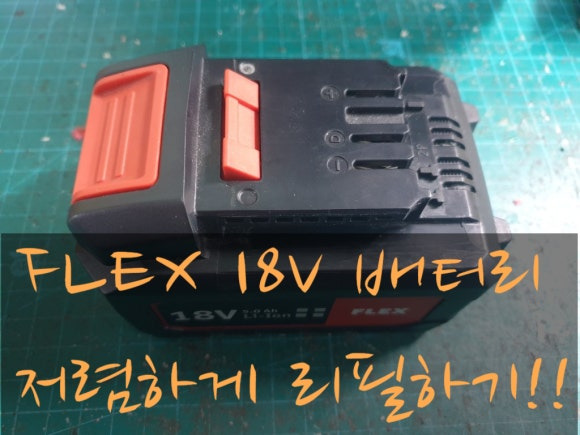

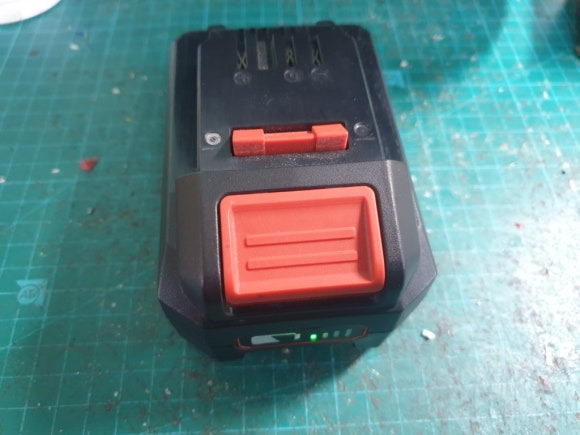

이 제품이 바로 Flex 18v 5a 배터리입니다.
시중에서 흔하게 볼 수 있는 브랜드는 아니지만, 주로 세차장이나 정비소 같은 곳에서 유압 장비나 폴리싱 머신을 돌릴 때 많이 사용된다고 합니다.
튼튼한 외관과 사용자 편의성
처음 배터리를 받아보고 이리저리 살펴보았는데, 외관 하우징의 만듦새가 예사롭지 않습니다.
비브랜드 저가형 배터리와는 확연히 다른, 비교적 견고하고 단단한 느낌을 줍니다.
사출 마감이나 플라스틱의 재질감이 꽤 묵직해서 거친 현장에서 막 굴려도 잘 버틸 것 같은 신뢰감을 줍니다.
배터리 뒤쪽을 보면 이렇게 잔량 표시 LED 인디케이터가 장착되어 있습니다.
작업 도중에 배터리가 얼마나 남았는지 버튼 하나로 직관적으로 확인할 수 있어 매우 편리합니다.
이런 디테일한 부분까지 챙긴 걸 보면 확실히 '막 만든' 제품은 아니라는 생각이 듭니다.
충격적인 내부 상태: 기름과의 사투
하지만 겉모습만 보고 판단하기엔 아직 이릅니다.
리필 작업을 위해 케이스를 여는 순간, 예상치 못한 상황을 마주했습니다.

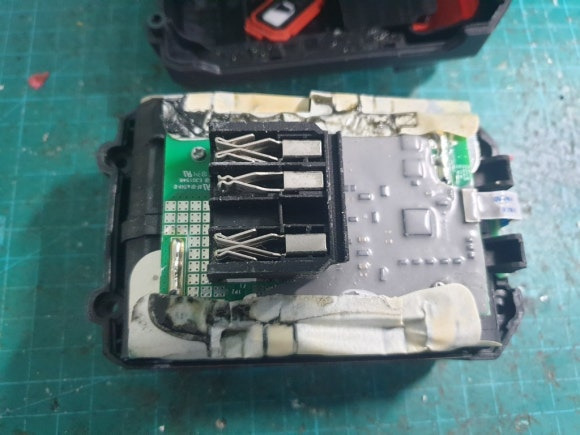

케이스를 조심스럽게 열어보았는데, 내부 상태가 심상치 않습니다.
정체불명의 액체가 흥건하게 고여 있었는데요. 유압 공구에 사용되는 배터리이다 보니 작업 도중 누유된 유압유나 기름 성분이 배터리 내부로 침투한 것으로 보입니다.
열자마자 불길한 예감이 강하게 들더군요.

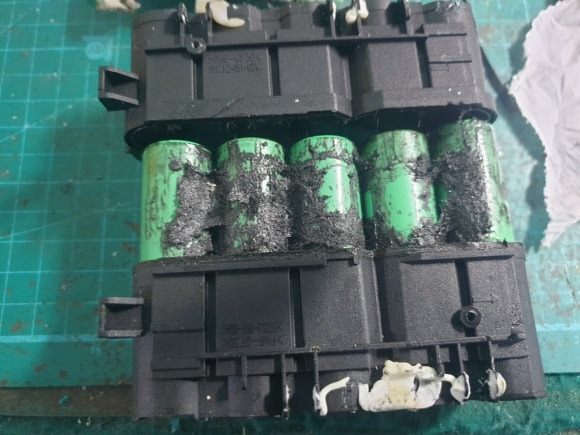

배터리 셀(Cell)을 감싸고 있는 홀더 쪽을 자세히 보니, 기름 범벅이 되어 있습니다.
더 심각한 문제는 기름 성분이 내부 부자재들과 화학 반응을 일으켰다는 점입니다.

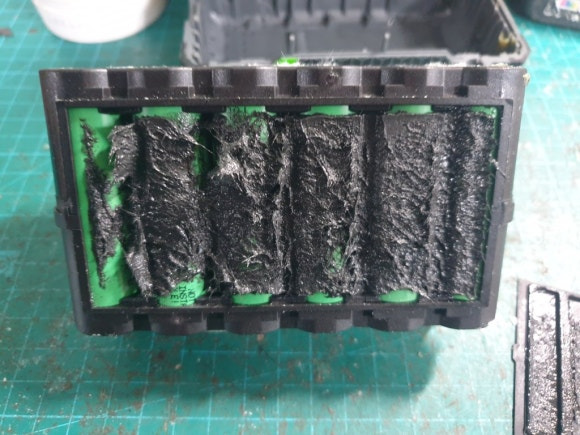

배터리 바닥 쪽에 충격 흡수를 위해 깔려있던 섬유질 재질의 완충재가 기름에 녹아 흐물흐물해진 상태였습니다.

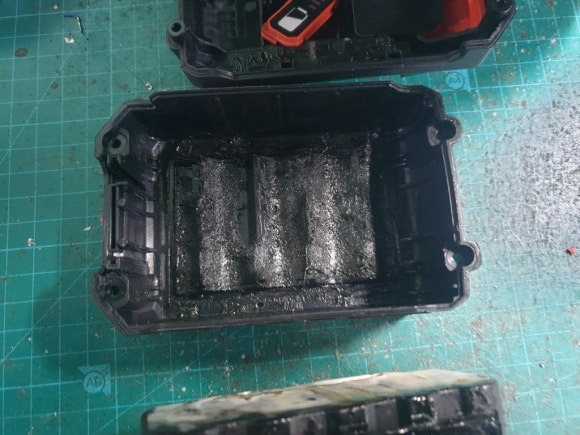

케이스 바닥에 붙어 있던 EVA 폼(스펀지 같은 완충재) 역시 형체를 알아볼 수 없을 정도로 다 녹아버렸습니다.
끈적끈적하게 녹아내린 이 잔여물들을 닦아내는 게 보통 일이 아닙니다.
단순히 배터리 셀만 교체하면 되는 게 아니라, 이 오염물질들을 완벽하게 제거해야 안전하게 사용할 수 있기 때문에 청소하는 데만 꽤 오랜 시간이 걸릴 것 같습니다.
설상가상이라는 말이 딱 이럴 때 쓰는 것 같습니다.
셀과 셀 사이의 간격을 유지해 주는 단단한 플라스틱 홀더마저 부분적으로 녹아내려 있습니다.
유압유의 독한 성분이 플라스틱까지 변형시킬 정도로 강력했던 모양입니다.
이 상태로 계속 사용했다면 합선이나 더 큰 고장으로 이어질 뻔했습니다.
제조사의 설계 의도와 복구 작업

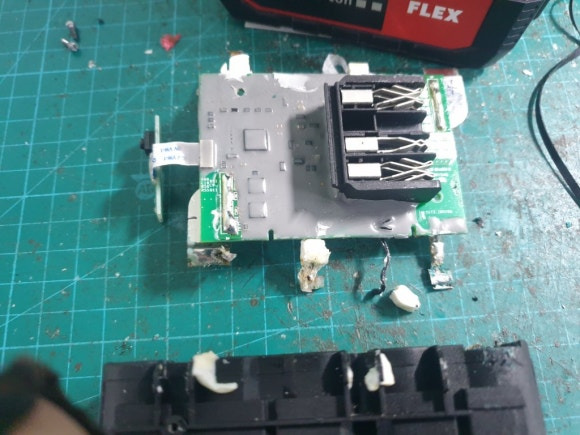

회로 기판(PCB) 쪽을 살펴보니, 왜 제조사에서 회로 전체를 두꺼운 실리콘으로 덮어두었는지 단번에 이해가 갔습니다.
플렉스배터리는 거친 환경, 특히 물이나 기름이 튀는 현장에서 사용될 것을 염두에 두고 설계된 것 같습니다.
만약 저 방수 실리콘 처리가 없었다면 회로까지 기름에 젖어 수리가 불가능했을지도 모릅니다.
용도가 확실하니 보호 대책도 확실하게 세워둔 모습입니다.

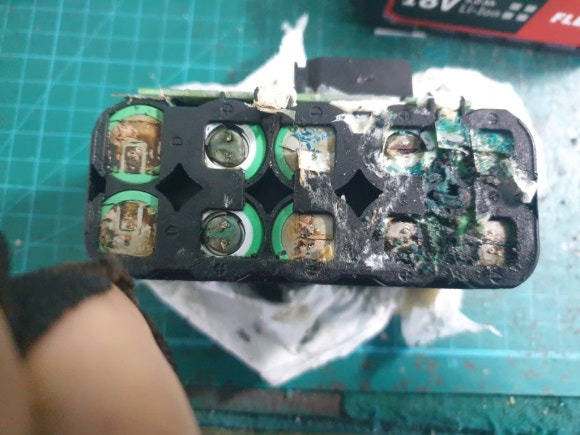

기존에 장착되어 있던 배터리 셀들도 모두 부식이 진행된 상태입니다.
리필 작업 자체보다 내부에 엉겨 붙은 녹은 플라스틱과 기름때를 닦아내고 청소하는 '세척 작업'이 이번 수리의 핵심이 되어버렸습니다. 꼼꼼하게 닦아내지 않으면 새 배터리에도 악영향을 줄 수 있으니까요.
고성능 새 배터리로 교체 및 마무리

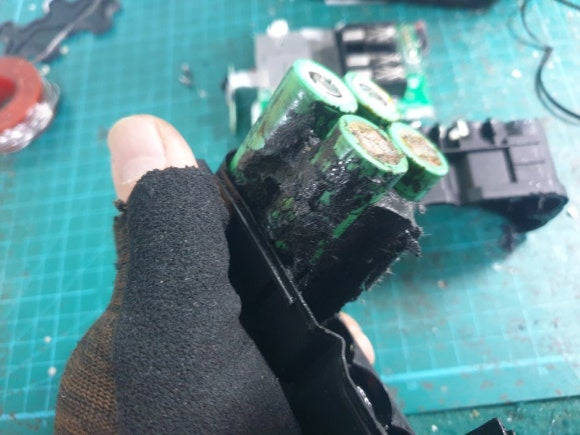

기존에 들어있던 셀을 확인해 보니 삼성SDI의 고방전 모델인 INR18650-25R이 적용되어 있었습니다.
역시 믿을만한 제품답게 셀 선정도 제대로 되어 있었네요.
리필 작업에도 기존과 동일한 스펙과 성능을 자랑하는 삼성 정품 INR18650-25R 새 배터리를 사용하여 교체를 진행합니다.
검증된 고방전 셀이라 파워와 수명 모두 만족스러울 것입니다.

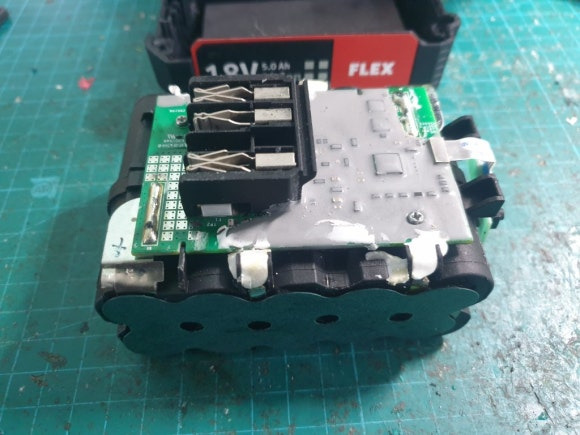

지루했던 청소 시간을 끝내고, 새 배터리 셀을 스폿 용접하여 튼튼하게 연결했습니다.
회로까지 깔끔하게 다시 연결하고 나니 배터리가 완전히 새롭게 태어난 기분입니다.
기름에 절어있던 내부는 깨끗해졌고, 싱싱한 새 심장을 달았으니 앞으로 현장에서 다시 힘차게 돌아갈 수 있겠습니다.
플렉스배터리처럼 특수한 환경에서 사용하는 배터리는 주기적인 점검이 필요합니다.
혹시라도 공구에서 기름이 샌다면 배터리 쪽으로 유입되지 않도록 각별히 신경 써 주시는 것이 좋겠습니다.
힘든 작업이었지만 깔끔하게 마무리되어 보람찬 수리였습니다.
Flex 24V 5A 배터리 리필

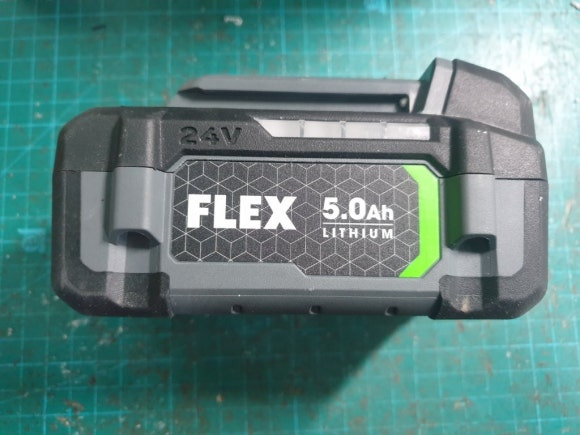

이번에는 Flex 전동공구용 24V 5Ah 배터리 리필을 소개합니다.
외관은 상당히 튼튼해 보이지만, 내부적인 문제로 인해 제 역할을 하지 못하고 있는 상태였습니다.
5Ah 용량이라 묵직한 무게감을 자랑하는 녀석이죠.
배터리 상태 진단 및 문제 확인
작업을 시작하기 전 모델을 확인해 봅니다. 이전에는 주로 Flex 18V 배터리 작업을 많이 진행했었는데, 이번 모델은 전압이 더 높은 24V 배터리입니다.
전압이 높을수록 파워는 좋지만, 그만큼 내부 셀 관리와 회로의 안정성이 더욱 중요해집니다.
본격적인 분해에 앞서 배터리의 전체적인 외관과 단자 부위를 살펴봅니다.
겉보기에는 큰 충격 흔적은 없었지만, 내부 상태는 열어보기 전까지는 알 수 없는 법입니다.

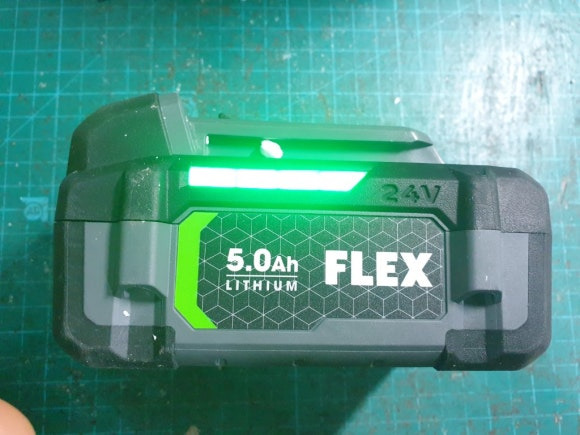

정확한 증상을 확인하기 위해 배터리 잔량 표시 버튼을 눌러보았습니다.
그런데 LED가 점등되었다가 자연스럽게 꺼지는 것이 아니라, 모든 칸이 한꺼번에 점멸(깜빡임)하고 있습니다.
이는 배터리 내부 회로가 시스템상의 오류나 셀의 이상을 감지했을 때 보내는 일종의 '에러 사인'입니다.
어딘가 확실히 문제가 생겼다는 증거죠.
내부 분해 및 부식 상태 확인

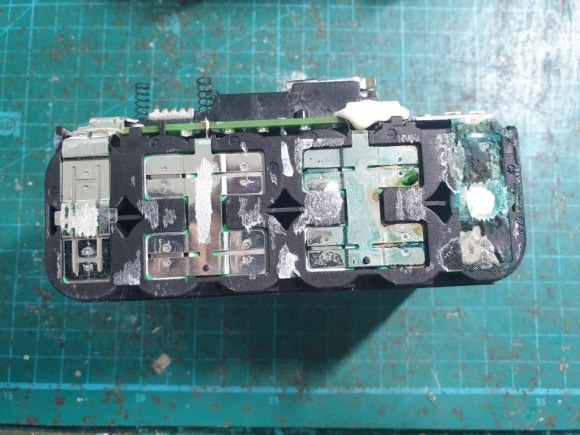

케이스를 열어 내부 상태를 확인해 보니 원인이 바로 드러났습니다. 니켈 플레이트의 초록색 부분을 보시면 물로 인한 부식이 진행된 것을 알 수 있습니다.
보통 배터리 내부에 습기나 물이 유입되면 화학 반응으로 인해 이런 초록색 부식물이 생기는데, 이는 화장실이나 오래된 수도관에서 흔히 볼 수 있는 현상과 비슷합니다.
이 부식물이 전도성을 방해하거나 회로에 쇼트를 일으켰을 가능성이 큽니다.
각 셀의 전압을 개별적으로 체크해 보았습니다.
확인 결과, 총 12개의 셀 중 2개의 셀에서 전혀 전압이 체크되지 않았습니다.
부식으로 인해 셀 자체가 완전히 방전되어 사망한 것으로 보입니다. 이런 경우 단순히 충전한다고 살아나지 않기 때문에 전체 셀 교체가 불가피합니다.

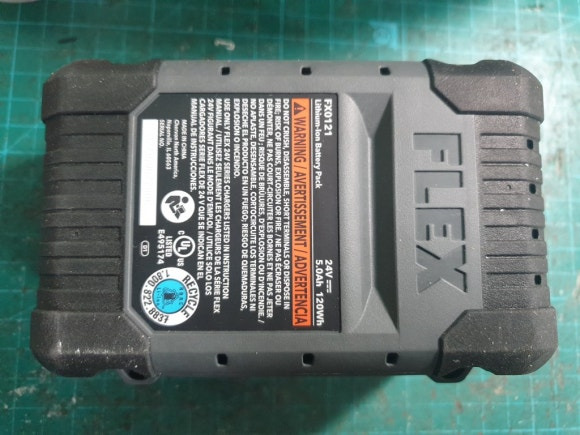

배터리 팩의 바닥 면 사진입니다.
내부 구조를 파악하고 안전하게 분리하기 위해 꼼꼼히 살펴봅니다.
flex 배터리는 내부 구조가 견고하게 설계되어 있어 분해 시 회로가 손상되지 않도록 주의가 필요합니다.
신품 셀 교체 및 리필 작업

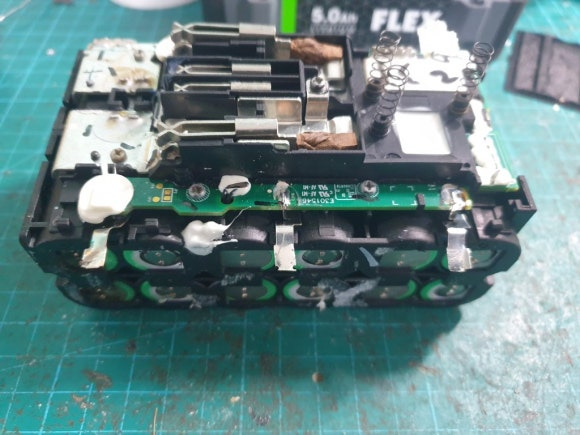

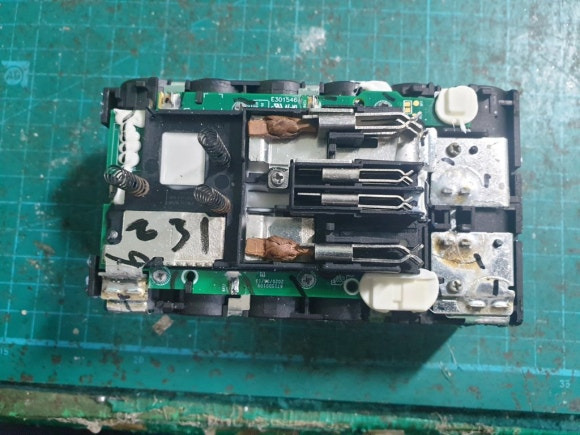

기존의 불량 셀들과 제어 회로를 분리하는 작업을 진행 중입니다.
부식된 니켈 플레이트를 제거하고 회로에 붙은 이물질도 깨끗하게 정리해 주어야 합니다.
회로 자체에 큰 손상이 없기를 바라며 조심스럽게 작업을 이어갔습니다.

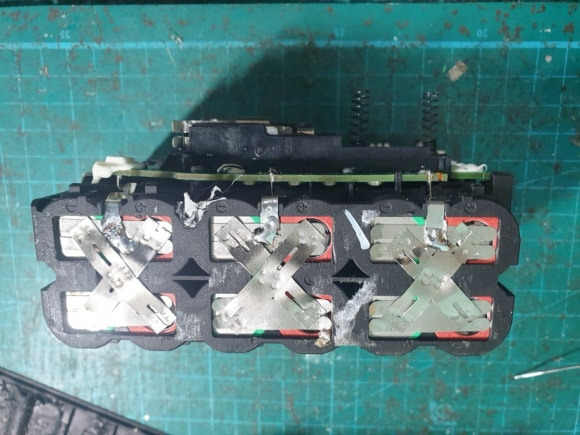

이제 새로운 심장을 넣어줄 차례입니다. 이번 리필에 사용된 셀은 삼성 INR18650-25R 신품 고방전셀입니다.
전동공구는 순간적으로 큰 힘을 써야 하므로 고방전 성능이 검증된 삼성 셀을 사용하는 것이 가장 신뢰도가 높습니다.
기존 용량을 유지하면서도 더 안정적인 출력을 기대할 수 있습니다.

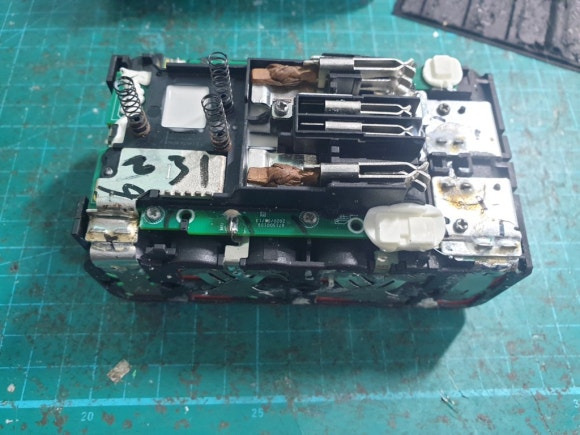

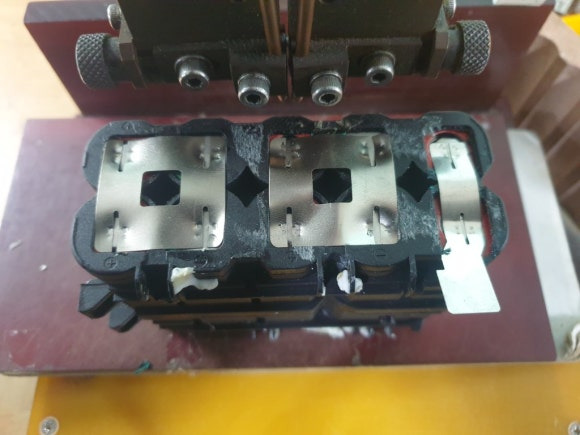

새로운 셀들을 배열하고 전용 스폿 용접기를 사용하여 니켈 플레이트와 회로를 다시 연결했습니다.
접합 부위가 단단하게 고정되어야 진동이 심한 공구에서도 문제없이 작동합니다.
연결 완료 후 각 접점의 전압이 정상적으로 흐르는지 다시 한번 검수했습니다.
수리 완료 및 최종 테스트
모든 리필 작업을 마치고 조립을 완료했습니다.
가장 긴장되는 순간인 잔량 체크 버튼을 다시 눌러보았습니다.
아까처럼 깜빡거리던 에러 표시 대신, LED 1칸이 정상적으로 점등되는 것을 확인할 수 있습니다.
신품 셀이라 기본 충전량이 적어 한 칸이 들어오는 것이며, 이제 충전기에 꽂아 완충 테스트만 거치면 실사용에 아무런 문제가 없습니다.
이번 flex 배터리 수리 사례처럼, 배터리는 외부 습기에 매우 취약합니다. 특히 현장에서 비를 맞거나 습한 곳에 보관하면 내부 부식으로 인해 고가의 배터리를 못 쓰게 될 수 있으니 주의가 필요합니다.
만약 배터리 LED가 이상하게 깜빡거린다면 억지로 충전하려 하지 마시고, 내부 상태를 점검해 보시는 것이 안전합니다.
새로운 고성능 셀로 교체된 만큼, 앞으로는 이전보다 더 강력하고 안정적인 힘으로 작업 효율을 높여줄 것입니다.
배터리 문제로 고민하셨던 분들에게 이번 포스팅이 도움이 되었기를 바랍니다!
