광케이블 융착기는 통신망 구축과 유지보수 현장에서 없어서는 안 될 장비입니다. 작업 현장은 전원 공급이 어려운 경우가 많기 때문에 배터리 성능이 작업 효율을 크게 좌우합니다.
하지만 오랜 기간 사용한 광융착기 배터리는 충전 시간이 길어지거나 사용 시간이 짧아지는 등 다양한 증상이 나타날 수 있습니다.
이번 글에서는 FiberFox Mini 6S 광융착기에서 사용하는 FFLBT-40 배터리를 예로 들어 내부 구조와 배터리 점검 과정, 그리고 동일 규격의 폴리머 셀을 적용한 교체 사례를 소개합니다.
FiberFox Mini 6S 배터리의 특징

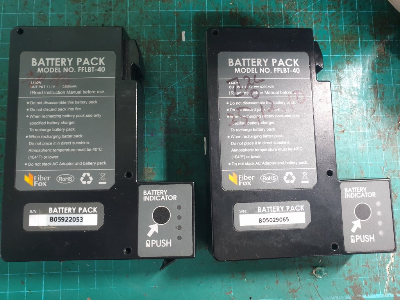

이번에 확인한 배터리는 FiberFox Mini 6S 광융착기에 사용되는 FFLBT-40 모델입니다.
배터리 외부에는 다음과 같은 사양이 표기되어 있습니다.
- 정격전압 : 11.1V
- 정격용량 : 5,200mAh
장비 자체가 휴대성을 고려한 소형 모델인 만큼 배터리도 비교적 작은 크기로 설계되어 있습니다.
작은 크기 안에서 충분한 사용 시간을 확보해야 하기 때문에 내부 공간 활용이 매우 중요합니다.
배터리 내부 구조 확인

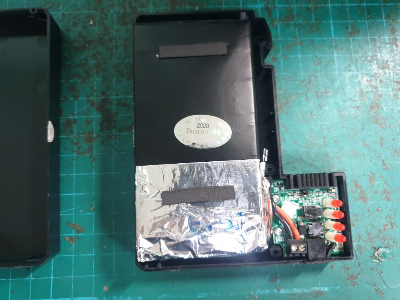

케이스를 분해해 보니 일반적인 18650 원통형 셀이 아닌 리튬폴리머(Li-Po) 배터리가 사용되고 있었습니다.
리튬폴리머 배터리는 같은 공간에서도 다양한 형태로 제작할 수 있어 휴대용 장비에 많이 적용됩니다.
특히 내부 공간이 제한된 장비에서는 원통형 셀보다 설계 자유도가 높다는 장점이 있습니다.
원통형 셀로 교체하기 어려운 이유
배터리 리필 작업에서는 18650 또는 21700 규격의 원통형 셀을 사용하는 경우가 많습니다.
하지만 이번 배터리는 내부 공간이 매우 제한적이었습니다.
18650 셀을 적용하면 원래 용량을 확보하기 어렵고,
21700 셀은 물리적인 크기 때문에 케이스 내부에 들어가지 않았습니다.
이처럼 제품마다 내부 설계가 다르기 때문에 항상 같은 방식으로 작업할 수 있는 것은 아닙니다.
결국 기존과 동일한 형태의 폴리머 배터리를 사용하는 것이 가장 적합한 방법이었습니다.
기존 배터리 상태 점검
기존 배터리를 점검한 결과 출력 전압이 전혀 측정되지 않았습니다.
잔량 표시 버튼을 눌러도 LED가 켜지지 않았고 출력 단자에서도 정상 전압이 확인되지 않았습니다.
또한 내부 연결 방식은 직접 납땜으로 구성되어 있어 향후 유지보수 측면에서는 커넥터 방식이었다면 조금 더 편리했을 것으로 보였습니다.
폴리머 배터리 규격 확인

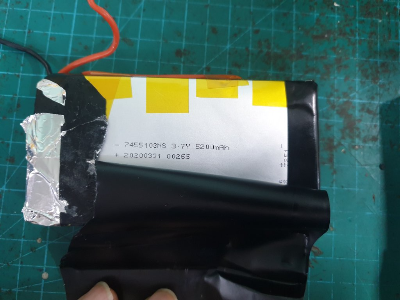

배터리 표면에는 7455103이라는 숫자가 표시되어 있었습니다.
이 숫자는 일반적인 모델명이 아니라 배터리 크기를 의미하는 규격입니다.
예를 들어
- 두께
- 폭
- 길이
를 나타내는 방식으로 동일한 규격의 배터리를 선택할 때 중요한 기준이 됩니다.
리튬폴리머 배터리는 외형 규격이 조금만 달라도 케이스 내부에 장착되지 않을 수 있기 때문에 정확한 규격 확인이 매우 중요합니다.
동일 규격 배터리 적용
새로운 폴리머 배터리를 준비한 뒤 기존 보호회로(BMS)와 연결했습니다.
조립 과정에서는 내부 공간이 매우 좁았기 때문에 부품이 움직이지 않도록 얇고 접착력이 우수한 양면테이프를 사용해 배터리를 고정했습니다.
이러한 고정 작업은 단순히 조립 편의를 위한 것이 아니라 이동 중 충격이나 진동으로 인한 내부 손상을 줄이는 데에도 도움이 됩니다.
보호회로(BMS)의 역할
광융착기 배터리에도 보호회로(BMS)가 적용되어 있습니다.
BMS는 다음과 같은 기능을 수행합니다.
- 과충전 보호
- 과방전 보호
- 과전류 차단
- 셀 보호
- 충전 및 방전 제어
셀 상태가 양호하더라도 보호회로 이상이 발생하면 정상적으로 사용할 수 없기 때문에 항상 함께 점검해야 합니다.
조립 후 작동 확인
조립을 완료한 뒤에는 다음 항목을 순서대로 확인했습니다.
- 출력 전압
- 잔량 표시 LED
- 보호회로 동작
- 충전 상태
잔량 표시가 정상적으로 작동하고 출력 전압도 안정적으로 확인되어 최종 점검을 마쳤습니다.
광융착기 배터리를 오래 사용하는 방법
배터리 수명을 늘리기 위해서는 다음과 같은 관리가 도움이 됩니다.
- 장기간 사용하지 않을 경우 약 40~60% 정도 충전 상태로 보관한다.
- 고온 차량 내부에 장시간 방치하지 않는다.
- 완전 방전을 반복하지 않는다.
- 장기간 보관 시에도 주기적으로 충전 상태를 확인한다.
- 충격을 받을 수 있는 환경에서는 배터리 상태를 정기적으로 점검한다.
이러한 관리만으로도 배터리 성능 저하를 늦추는 데 도움이 될 수 있습니다.
자주 묻는 질문
광융착기 배터리가 갑자기 켜지지 않는 이유는 무엇인가요?
배터리 셀의 성능 저하, 보호회로 이상, 충전기 문제 등 여러 원인이 있을 수 있습니다.
리튬폴리머 배터리는 아무 규격이나 사용할 수 있나요?
아닙니다.
외형 크기와 전기적 사양이 모두 제품과 일치해야 하며, 조금만 달라도 장착이 어렵거나 정상 동작하지 않을 수 있습니다.
원통형 셀이 항상 더 좋은가요?
그렇지 않습니다.
제품 설계와 내부 공간에 따라 원통형 셀보다 폴리머 셀이 더 적합한 경우도 많습니다.
마무리
광융착기 배터리는 단순히 전원을 공급하는 부품이 아니라 현장 작업의 연속성과 생산성을 좌우하는 중요한 구성 요소입니다.
이번 사례처럼 내부 구조를 확인해 보면 모든 배터리가 동일한 방식으로 제작되는 것은 아니며, 장비의 크기와 설계에 따라 적합한 셀의 형태도 달라집니다.
특히 소형 장비는 공간 제약이 크기 때문에 배터리 규격을 정확하게 확인하고 제품 구조에 맞는 부품을 사용하는 것이 중요합니다.
리튬이온 배터리는 안전과 직결되는 부품인 만큼 분해와 조립 과정에서는 충분한 점검과 적절한 작업 절차를 거쳐 관리하는 것이 장비를 오래 사용하는 데 도움이 됩니다.
