안녕하세요,
오늘은 현장에서 정말 많이 쓰이는 보쉬 36V 해머드릴 배터리 수리 과정을 보여드리려고 합니다.
부산에 위치한 저희 BTC(배터리테크센터)로 입고된 녀석인데, 겉보기엔 멀쩡해 보이지만 속은 꽤 골치 아픈 문제를 안고 있었습니다. 보통 "배터리가 고장 났다"라고 하면 무조건 셀을 다 교체해야 한다고 생각하시는데, 꼭 그렇지만은 않습니다.
오늘은 전문가 입장에서 솔직하게, 보쉬 36V 배터리의 고질적인 문제와 해결 과정을 공유해 보겠습니다.
고장 원인 분석
이번에 입고된 보쉬 36V 6A 해머드릴용 배터리팩입니다.
고객님 말씀으로는 충전기에 꽂으면 금방 파란 불이 들어오는데(완충 표시), 막상 드릴을 돌리면 몇 분 못 가서 멈춘다고 하셨습니다. 전형적인 '충전 시간 단축'과 '작동 시간 부족' 증상입니다.
경험상 이런 경우 십중팔구는 내부 셀 중에서 저전압(셀사망) 셀이 존재하거나, 셀들 간의 밸런스가 무너진 상태입니다.
만약 저전압(셀사망) 셀이 존재한다면 내부 배터리는 모두 교체를 해야 하는 상황이고,
셀들 간의 밸런스가 무너진 상태라면, 셀 밸런싱 작업을 통해서 간단하게 수리가 가능한 상황입니다.
고객 입장에서도 셀 밸런싱을 통한 수리가 가능하다면, 저비용으로 해결을 할 수 있으니 다행한 상황일 것입니다.
겉 케이스는 튼튼해 보이지만, 속사정을 알기 위해 조심스럽게 케이스를 분해해 봅니다.

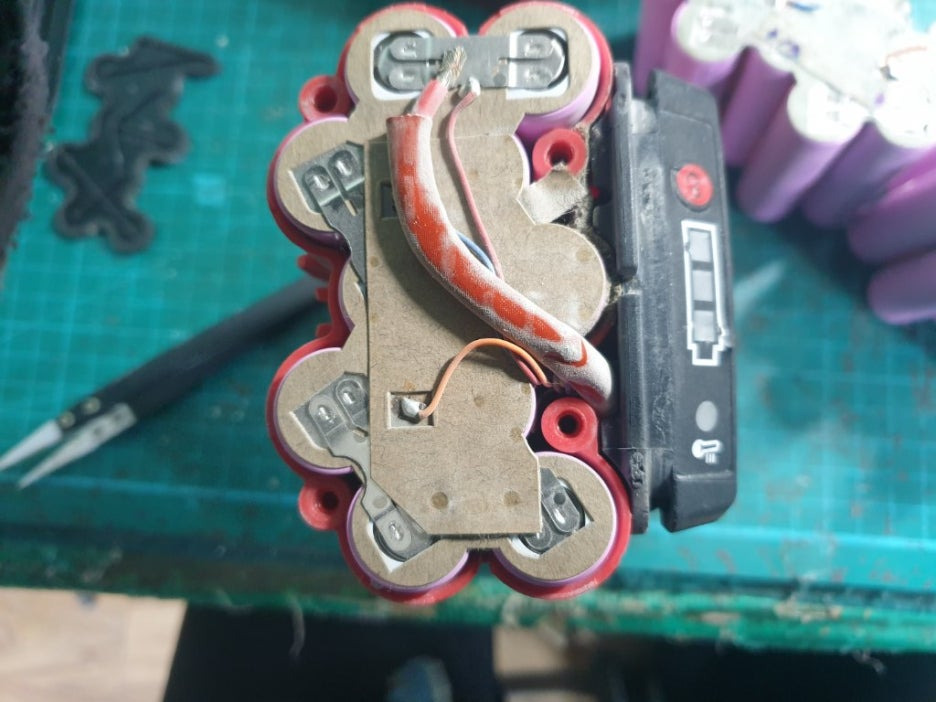

케이스를 열면 이렇게 빽빽하게 들어찬 배터리 셀들이 보입니다.
보쉬 36V 배터리 6A 모델은 삼성 SDI의 고방전 배터리인 'INR18650-30Q' 셀을 사용합니다.
이 셀 하나의 용량이 3,000mAh인데, 이걸 10개 직렬(10S), 2개 병렬(2P)로 연결해서 총 20개가 들어갑니다.
그래서 36V 6.0Ah라는 괴물 같은 용량이 나오는 거죠.
힘 좋은 해머드릴을 돌리려면 이 정도 스펙은 되어야 합니다.
여기서 잠깐, 기술적인 차이를 하나 짚고 넘어갈게요.
보쉬 배터리 중에서도 3A, 4A, 5A 모델까지는 사진에 보이는 저런 복잡한 데이터 선이 없었습니다.
단순히 전원 +,- 만 연결된 구조가 많았죠.
하지만 6A 모델부터는 설계가 확 달라졌습니다.

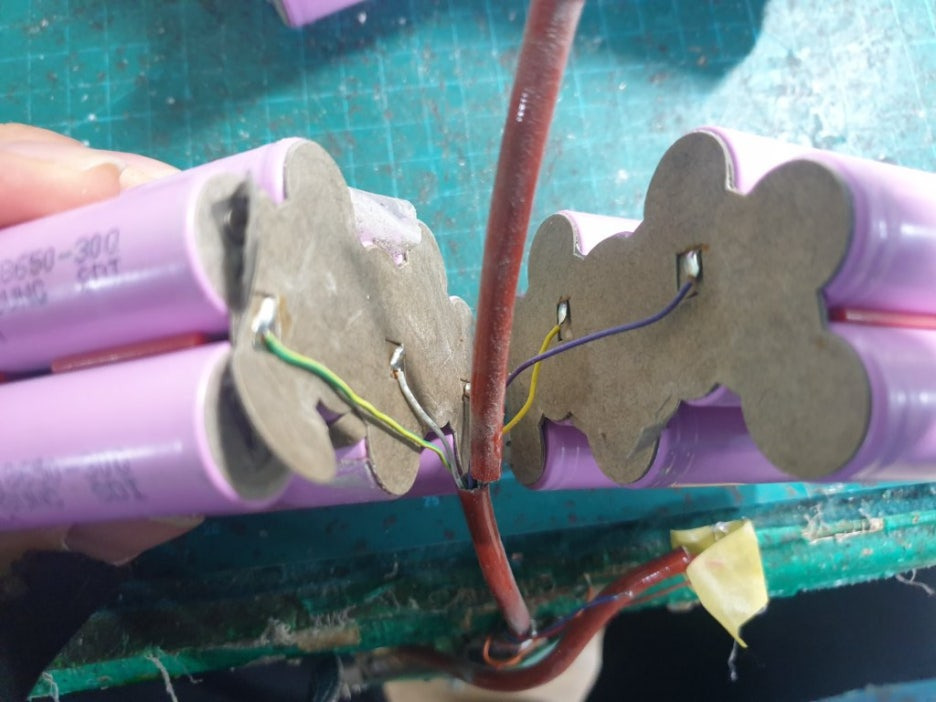

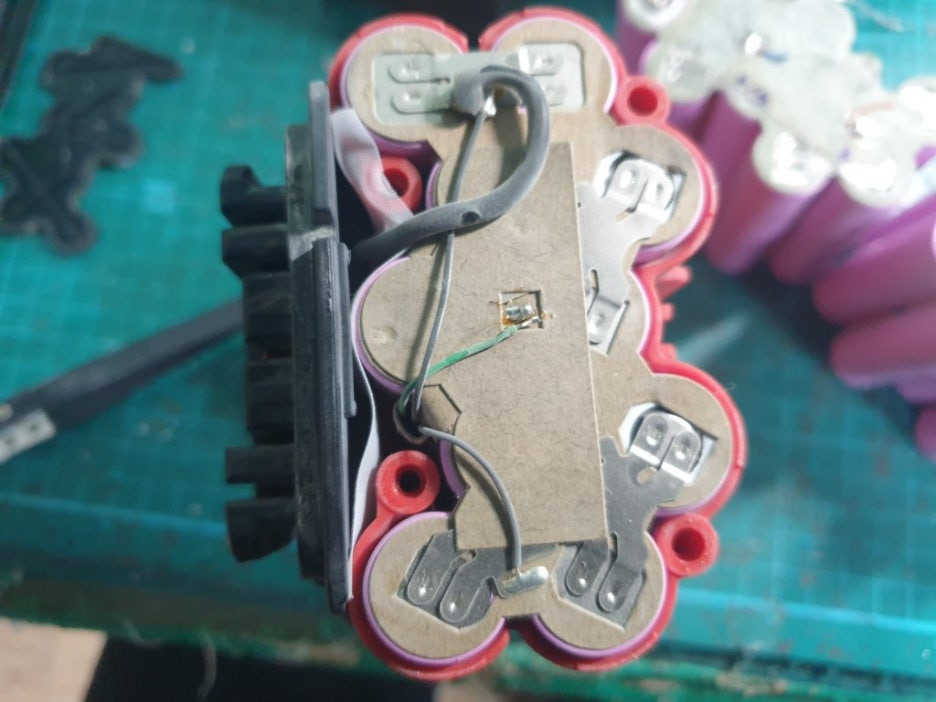

사진 속 회로 기판으로 연결되는 얇은 전선들 보이시죠? 저게 바로 각 셀의 상태를 실시간으로 확인하는 데이터 선입니다.
배터리 관리 시스템(BMS)이 훨씬 똑똑해졌다는 뜻이지만, 그만큼 수리하는 입장에서는 체크해야 할 게 많아졌다는 뜻이기도 합니다.
밸런싱 작업
이 데이터 선들이 하는 역할이 바로 '감시'입니다.
직렬로 연결된 10개의 셀 묶음 중 하나라도 전압이 튀거나 낮으면, 회로가 이를 감지해서 "어? 이거 위험하다"라고 판단하고 충전 에러를 띄워버립니다.
만약 밸런스 차이가 아주 크지 않다면 충전 자체는 진행합니다.
하지만 회로는 가장 전압이 높은 셀을 기준으로 "충전 끝!"을 외치고, 방전할 때는 가장 전압이 낮은 셀을 기준으로 "배터리 없음!"을 외치게 됩니다.
결과적으로 셀들끼리 밸런스가 틀어지면 실제 용량의 절반도 못 쓰고 충전기가 꺼지거나 드릴이 멈추는 현상이 발생합니다.
이게 바로 고객님이 겪으신 '짧은 사용 시간'의 원인입니다.

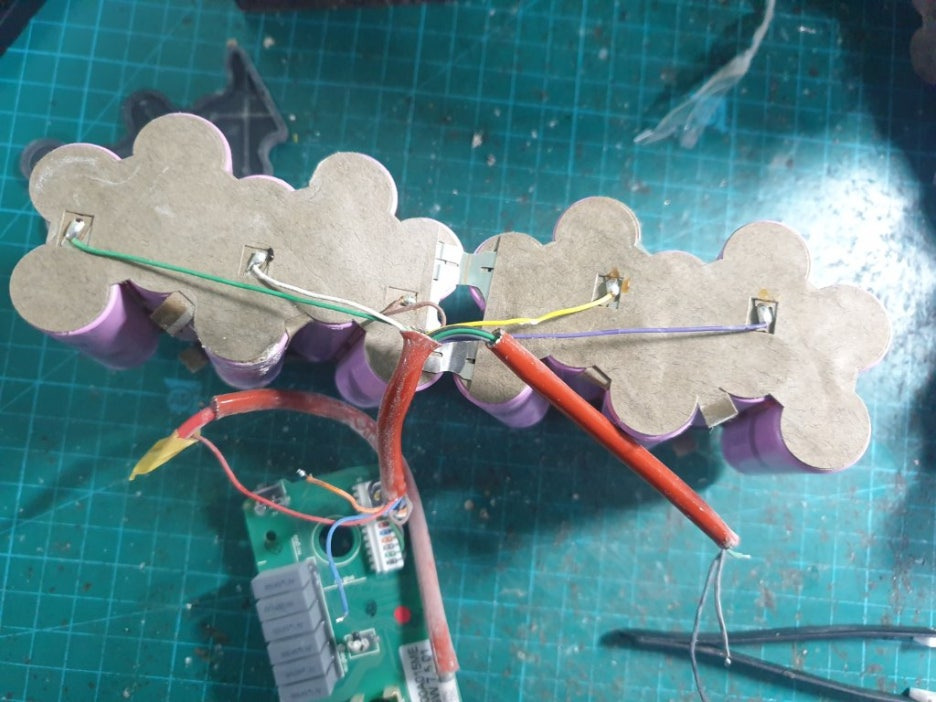

멀티 테스터로 각 셀 묶음의 전압을 일일이 찍어보았습니다.
역시나 우려했던 대로 셀 밸런스가 완전히 틀어져 있는 상태였습니다.
정말 다행인 건, 셀 자체가 죽은(사망한) 경우는 없었다는 점입니다.
삼성 30Q 셀은 내구성이 좋아서 쉽게 죽지는 않습니다. 이럴 때는 비싼 돈 들여서 셀을 전부 교체할 필요 없이, '셀 밸런싱' 작업만 정교하게 해 주면 다시 새것처럼 사용할 수 있습니다.
솔직히 말씀드리면, 보쉬 36V 배터리 6A 모델이 구매한 지 얼마 안 됐는데도 이렇게 밸런스가 틀어져서 들어오는 경우가 꽤 자주 있습니다.
고출력을 요하는 해머드릴 특성상 특정 셀에 부하가 집중되면서 생기는 현상으로 보입니다.
수리 마무리 및 관리 팁
원인을 찾았으니, 이제 배터리 셀 밸런싱 작업을 실시합니다.
밸런싱 전용 장비에 배터리를 연결하고, 정밀 밸런싱 작업을 실시합니다.
배터리팩 용량이 크다 보니 셀 밸런싱 작업하는 데 걸리는 시간도 그만큼 오래 걸립니다.
틀어진 전압을 0.01V 오차 범위 내로 맞추는 밸런싱 작업을 마치고 나니, 충전도 정상적으로 오래 진행되고 드릴 작동 시간도 짱짱하게 돌아왔습니다.
배터리 리필이나 수리를 맡기실 때는 무조건 "다 교체해 주세요" 하기보다, 이렇게 정확한 진단을 통해 살릴 수 있는 건 살리는 것이 경제적입니다.
저희 BTC에서는 무리한 교체보다는 합리적인 수리를 지향하고 있습니다.
혹시 비슷한 증상으로 고민 중이라면, 묵혀두지 마시고 전문가에게 진단을 받아보시길 바랍니다.
배터리는 관리만 잘하면 수명보다 훨씬 오래 쓸 수 있으니까요!
