오랫만에 노트북배터리 리필 의뢰가 들어 왔습니다.
제가 처음 리필을 시작한 것이 2006년도 였는데, 그 때는 주 타깃이 노트북배터리 였었습니다.
지금은 노트북배터리 사용시간이 하루 이상가는 제품도 많지만 그 시절에는 2시간 이상만 사용해도 훌륭했었습니다.
처음에는 노트북배터리 케이스 열고 다시 붙이는 작업이 제일 난이도가 높았었습니다.
플라스틱 케이스가 초음파 접착 방식으로 붙어 있는 걸 억지로 열어서 다시 붙이려고 할 때, 초음파융착기 장비를 사용했지만
새 제품처럼 깔끔하게 접합되지가 않았습니다.
지금은 노하우가 많이 생겼서 노트북배터리 리필할 능력이 좋아졌지만, 요즘은 노트북배터리가 거의 내장형(리튬폴리머배터리)으로 출시되어서, 노트북배터리 리필 의뢰가 많이 줄었습니다.
이전에는 90%이상의 노트북배터리가 리튬이온 18650배터리를 사용했었는데, 시간이 흐르면서 경량화 슬림화를 시키다 보니 노트북배터리에 리튬폴리머를 적용 했지요. 리튬폴리머 배터리는 18650배터리 처럼 규격화된 제품이 아니라서 배터리 제조사 아니면 동일한 배터리를 구할수 가 없어서 리필 작업을 할 수가 없습니다.
리튬폴리머 배터리 장착 초기에는 배터리가 불안정해서 스웰링현상(배터리배불음)으로 내장된 배터리가 터질듯이 부풀어 올라서 노트북 키보드가 들떠 버리는 현상들이 많이 있었는데, 요즘은 그런 현상들이 많이 없어진 것으로 봐서 폴리머배터리도 어느 정도 안정화를 찾은거 같습니다.
후지쯔 E8110 노트북배터리 리필
이제 오늘 입고된 후지쯔 라이프북 E8110 (배터리모델명:FPCBP114) 배터리를 작업해 보겠습니다.
역시나 아주 오래된 구형 노트북 사양인데, 보통 이런경우는 산업현장에서 기계에 연결해서 사용하시는 경우가
많습니다.

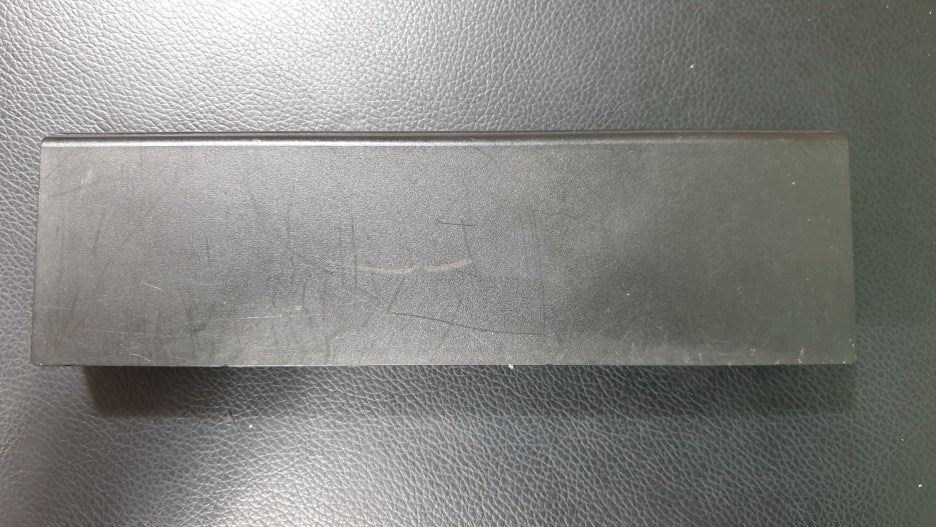

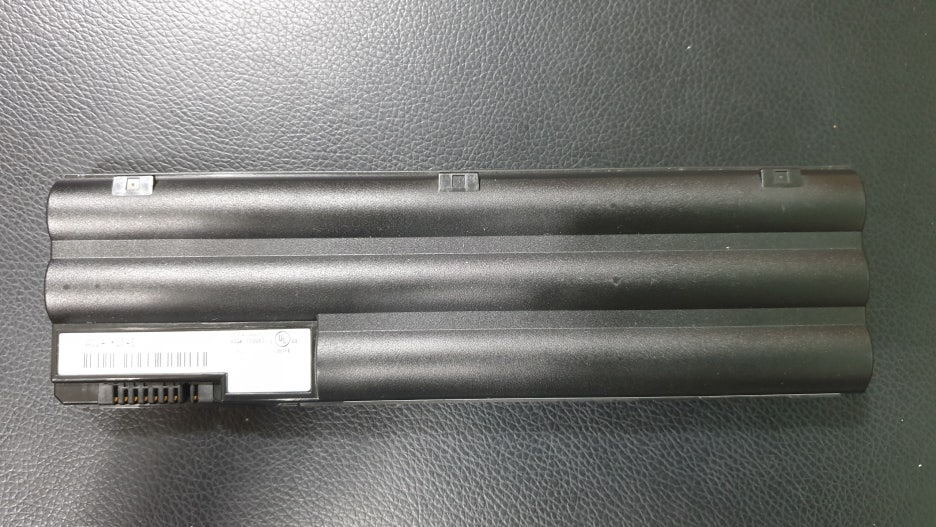

앞 뒤가 위 사진처럼 생겼습니다. 배터리 표면의 잔기스에서 세월의 흔적이 느껴지네요..

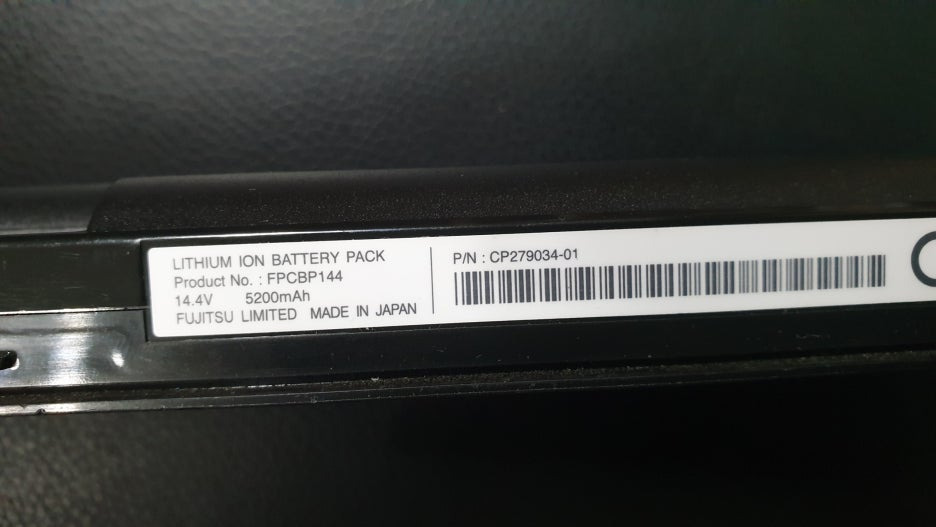

후지쯔 노트북 모델명은 위 사진처럼 fpcbp 라는 영문명으로 시작됩니다.
정품 사양은 14.4V 5,200mAh 이고, 배터리 리필 후 사양은 14.4V 5,800mAH 입니다.

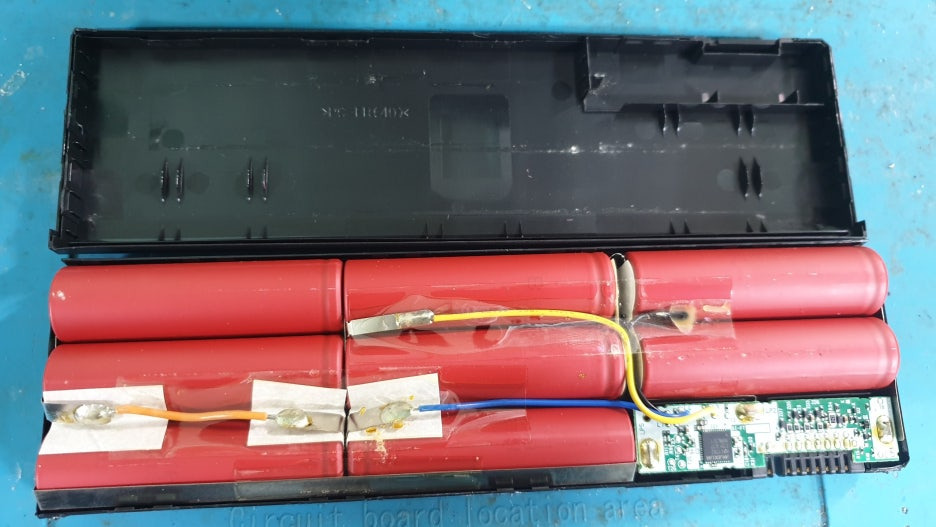

케이스 내부입니다.저 빨간색 셀은 18650배터리 산요셀 입니다.
외국산 배터리에는 산요셀과 소니셀이 많이 들어가 있습니다.

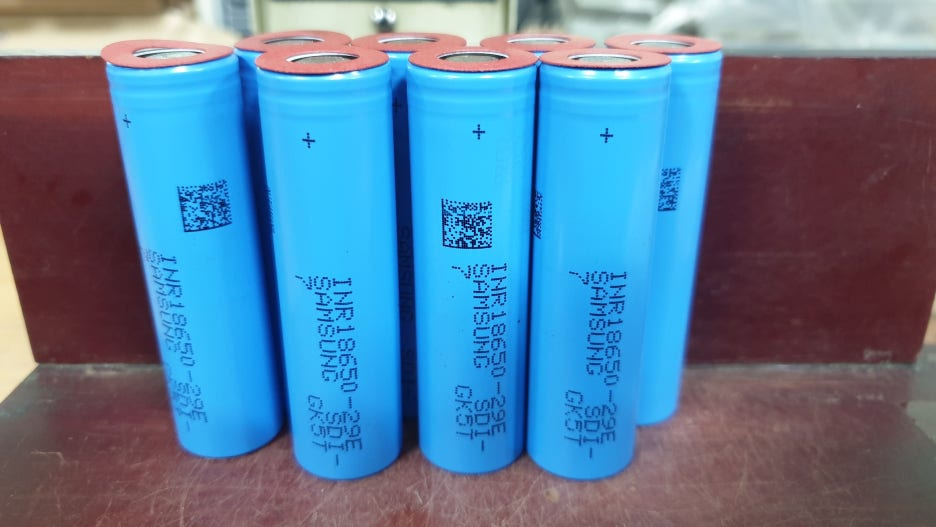

저는 삼성 리튬이온 INR18650-29E 셀로 작업합니다.
배열에 맞게 스폿 작업을 해주고, 납땜까지 완료합니다.
작업할 때에는 항상 쇼트를 조심해야 합니다.

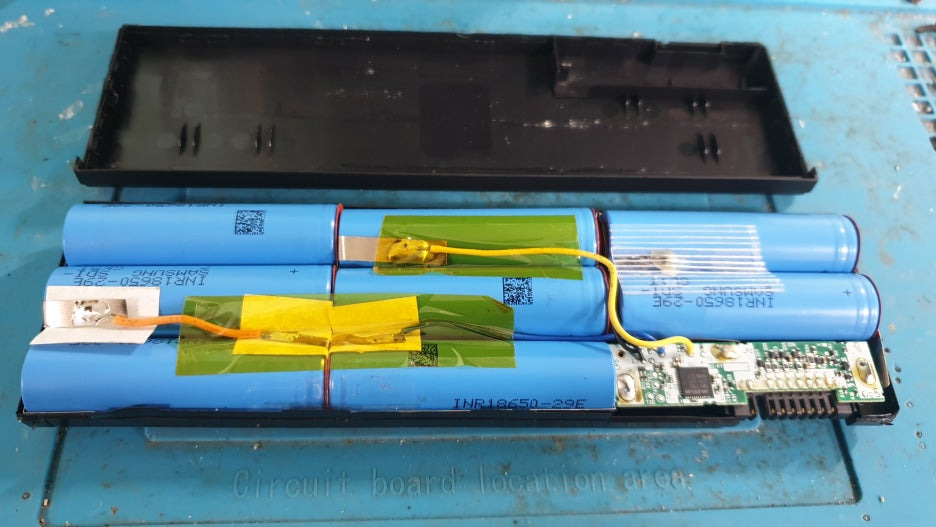

전체 배터리를 교체한 모습입니다. 까다로운 작업이었는데 완료해 놓고 보니 뿌듯합니다.
노트북배터리는 배터리 셀들이 워낙 타이트하게 맞춰져 있어서 스폿이 조금 틀어진다던지, 셀간의 간격이 조금이라도 차이가 나면 저렇게 케이스에 딱 맞게 들어가지 않으니 유의해서 작업해야 합니다.

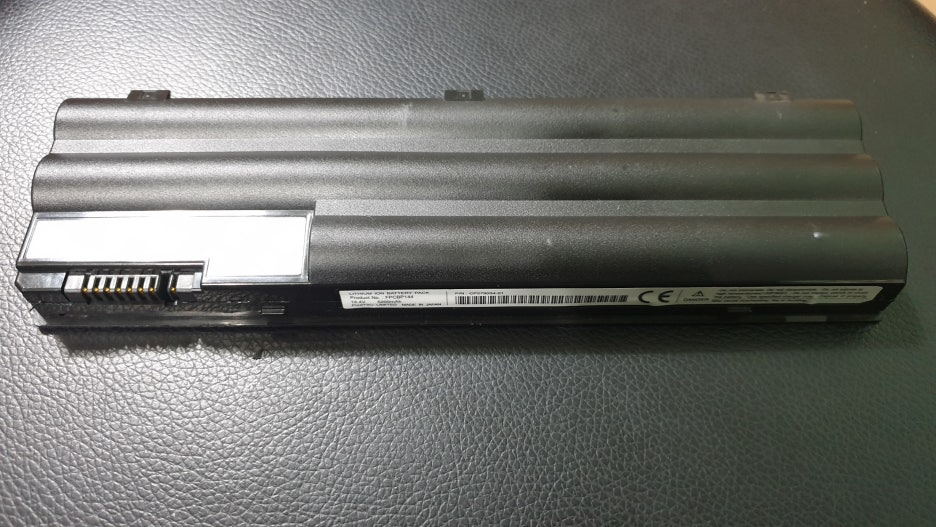

케이스 뚜껑까지 깔끔하게 닫혔습니다. 성공입니다.
후지쯔 P1610 노트북배터리 리필
이번에는 아주 오래된, 제 기억에 이 모델 리필했던게 10년도 넘었던 것 같은데, 최근에 리필 의뢰가 들어 왔습니다.

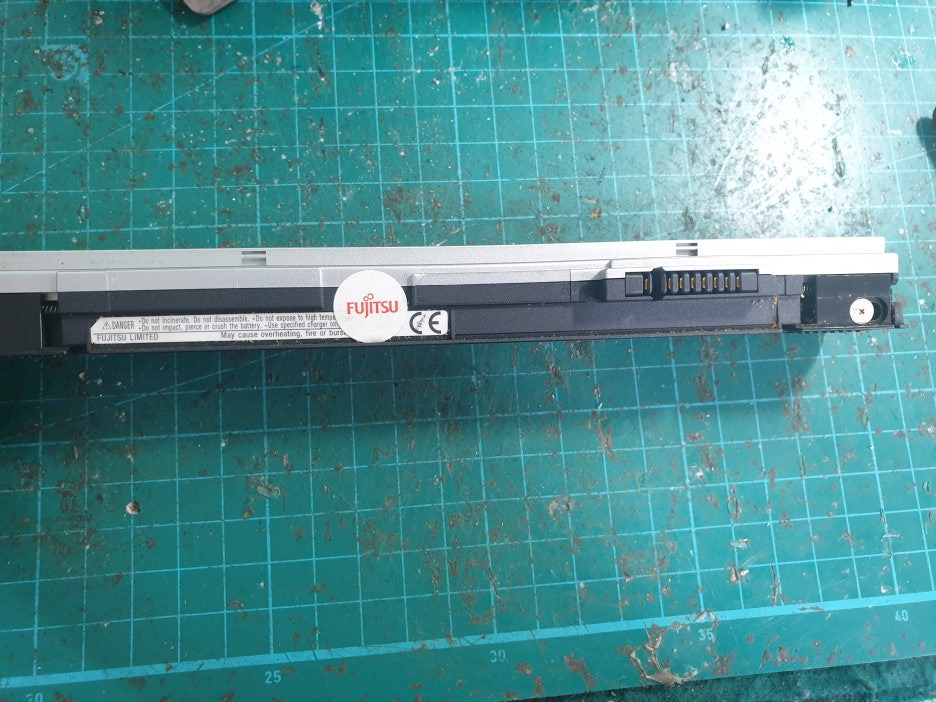

후지쯔 노트북 P1610 배터리인데 3셀 표준용량 입니다. 같은 모델에 6셀 대용량 배터리도 있습니다.
케이스 여는 방법은,배터리 위와 아래쪽을 양손으로 잡고 빨래 짜듯이 비틀어 준다음,헤라를 이용해서 열면 쉽게 열수 있습니다.

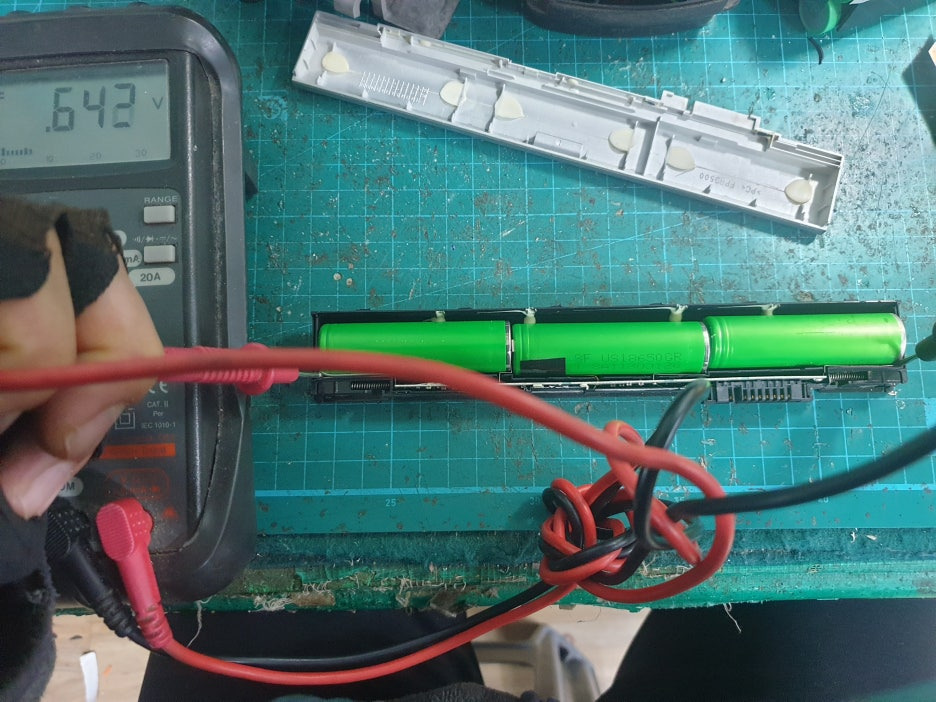

역시나, 출시된지 아주 오래되어서인지 안에 들어 있던 모든 배터리 셀들이 사망한 상태입니다.

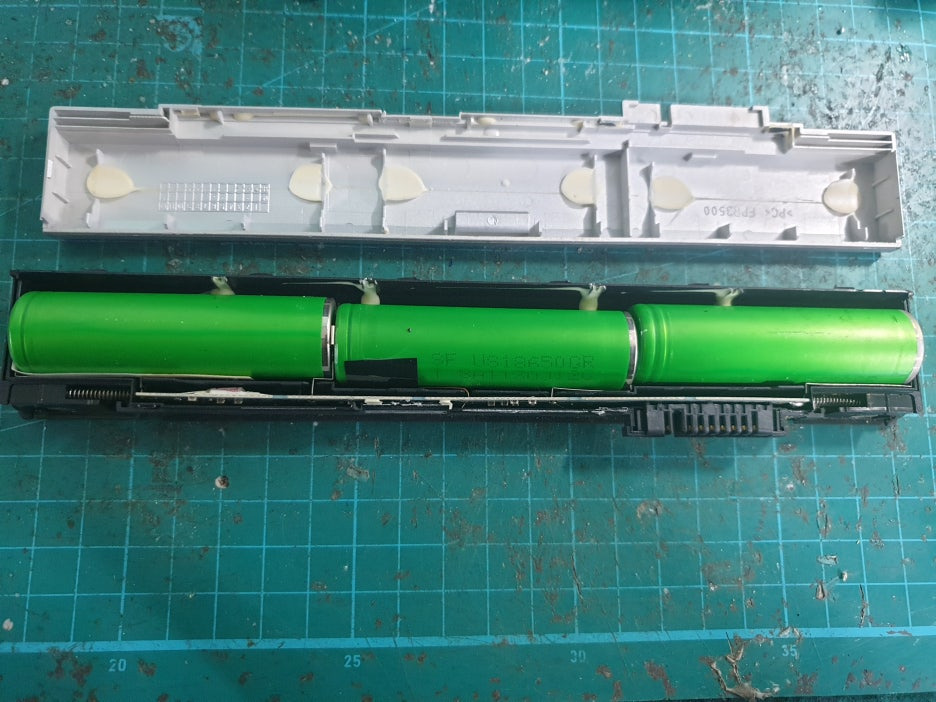

기존에는 소니셀 3셀이 들어 있는데, 모두 분리하여 폐기하고 삼성 정품 inr18650-35e 셀로 교체를 합니다.
초기 노트북 모델에 사용되었는 배터리(셀)들은 거의 소니, 산요, 파나소닉 셀들이었습니다.
간혹 엘지나, 삼성 셀도 있긴 했지만 지금처럼 많이 사용되지는 않았었습니다.

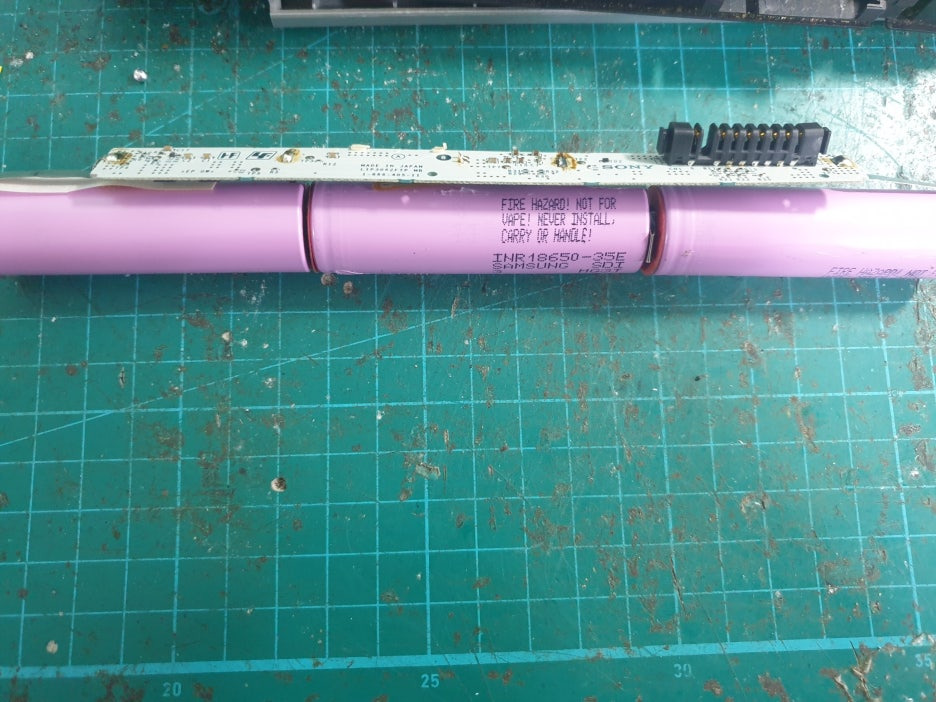

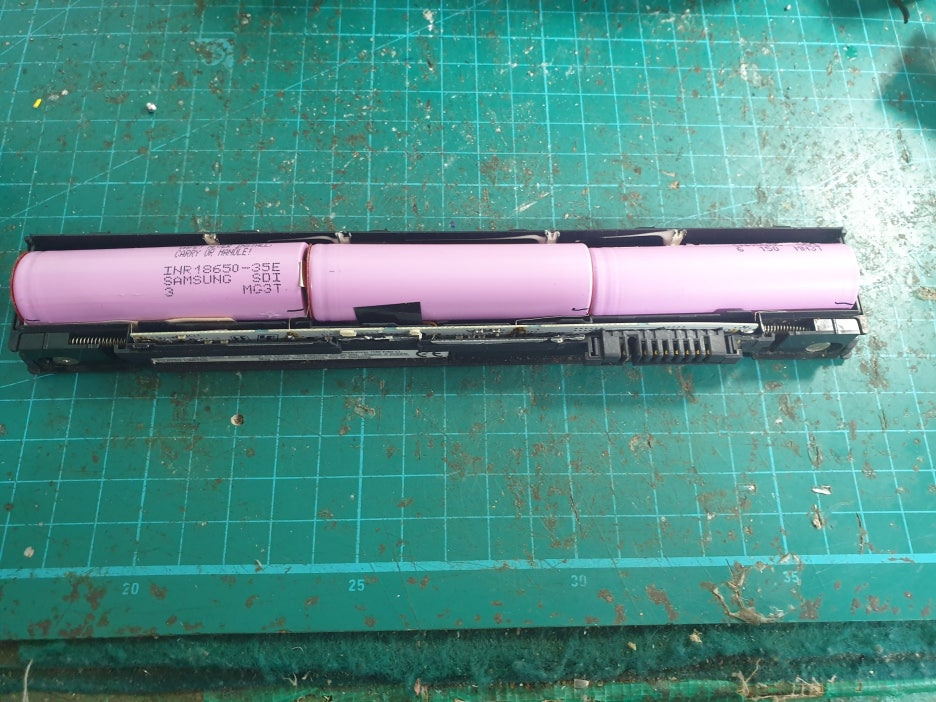

삼성 정품 inr18650-35e 셀로 교체해서 회로와 연결한 모습입니다.
첨 작업하시면 셀과 회로 연결 후 케이스에 맞춰 넣는게 어려우실수도 있는데, 이건 경험으로 해야 하는거라서 많이 해보시면 잘 할 수 있답니다.
** 최근 출시되는 노트북은 거의 배터리가 리튬폴리머 내장형이어서 리필이 안되는 모델이 많습니다. **
왜냐하면 내장형 배터리는 리튬폴리머 배터리인데, 폴리머 배터리는 규격품이 아니라 제품에 따라 사이즈가 모두 다르게 만들어 져서, 폴리머 배터리를 구할수가 없어서 리필을 할 수가 없습니다.
최근 출시된 노트북이어도 내장형이 아니라 외장형(착탈식)배터리라면 리필이 가능합니다.
일반적으로 외부 착탈식 노트북 배터리는 18650 또는 104050 리튬이온 배터리가 들어가거든요.
여기까지 후지쯔 노트북배터리 리필 후기 였습니다.
