전동드릴이나 그라인더 같은 무선 전동공구를 자주 사용하는 현장에서는 배터리가 단순한 소모품 이상의 역할을 합니다.
배터리 하나가 제대로 작동하지 않으면 작업 자체가 중단될 수 있고, 여러 사람이 동시에 공구를 사용하는 현장이라면 배터리 관리가 작업 효율에도 직접적인 영향을 미칩니다.
그런데 전동공구 배터리는 외관만 보고 내부 상태를 판단하기 어렵습니다.
겉으로는 멀쩡해 보여도 내부 셀이 노후됐거나 연결부가 손상되어 있을 수 있고, 반대로 외관에 흙먼지와 흠집이 많아도 내부 상태는 양호한 경우가 있습니다.
이번에는 실제 건설 현장에서 오랫동안 사용하던 보쉬 18V 배터리를 포함한 여러 전동공구 배터리를 한꺼번에 점검할 기회가 있었습니다.
배터리를 하나씩 분해해 보니 정품과 호환 배터리의 구조 차이부터 과거에 수리된 것으로 보이는 배터리의 조립 상태, 그리고 더 이상 사용해서는 안 될 정도로 심하게 파손된 배터리까지 서로 다른 사례를 확인할 수 있었습니다.
이번 글에서는 실제 내부 모습을 바탕으로 전동공구 배터리를 사용할 때 어떤 부분을 확인해야 하는지 살펴보겠습니다.

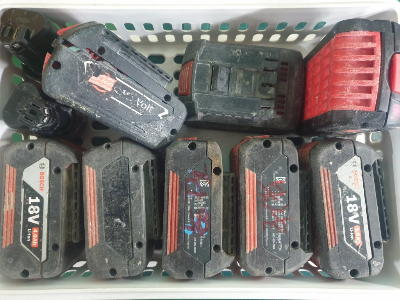

여러 개의 현장용 배터리를 한꺼번에 점검하다
이번에 점검한 배터리들은 실제 작업 현장에서 지속적으로 사용하던 제품들이었습니다.
케이스 곳곳에는 흙먼지가 묻어 있었고 떨어뜨리거나 부딪힌 흔적도 쉽게 찾아볼 수 있었습니다.
전동공구 배터리는 일반적인 전자제품 배터리보다 사용 환경이 훨씬 거친 편입니다.
공구에서 발생하는 지속적인 진동뿐 아니라 낙하, 먼지, 습기, 여름철 고온과 겨울철 저온 등 다양한 환경에 노출됩니다.
따라서 장기간 사용한 배터리는 셀의 성능뿐 아니라 케이스와 내부 연결 상태도 함께 확인하는 것이 중요합니다.

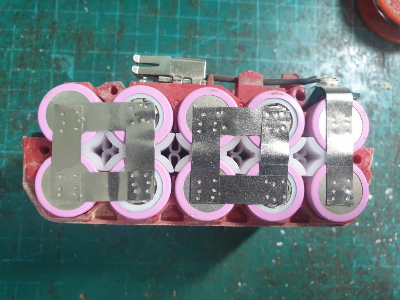

첫 번째 배터리에서 발견한 내부 조립 상태
첫 번째 배터리의 케이스를 열어보니 이전에 한 차례 셀 교체 작업을 한 것으로 추정되는 흔적이 있었습니다.
가장 먼저 확인한 것은 내부에 사용된 셀과 셀을 연결하는 금속 스트립, 절연 상태였습니다.
전동공구는 작동 순간 상당한 전류를 요구합니다.
따라서 배터리팩을 구성할 때는 단순히 셀의 용량만 맞추는 것이 아니라 해당 공구가 요구하는 전류를 충분히 공급할 수 있는 셀과 연결 구조를 사용해야 합니다.
특히 셀을 연결하는 금속 스트립은 전류와 구조에 적합한 재질과 단면적을 확보해야 합니다.
너무 얇거나 저항이 큰 연결재를 사용하면 높은 전류가 흐르는 상황에서 발열이나 전압 강하가 커질 수 있습니다.
스폿 용접은 많다고 좋은 것이 아니다
셀과 금속 스트립을 연결할 때는 일반적으로 스폿 용접을 사용합니다.
여기에서 중요한 것은 용접 횟수 자체가 아니라 적절한 용접 조건과 안정적인 접합 상태입니다.
용접이 부족하면 접촉저항이 커지거나 진동으로 연결이 떨어질 수 있습니다.
반대로 필요 이상으로 강한 에너지를 반복해서 가하면 셀 단자와 주변 구조에 불필요한 열적·물리적 부담을 줄 수 있습니다.
따라서 단순히 "많이 찍으면 튼튼하다"는 방식보다는 셀과 니켈 스트립의 특성에 맞는 조건으로 안정적인 접점을 만드는 것이 중요합니다.
+극 절연링이 중요한 이유
내부에서 또 하나 눈여겨본 부분은 셀의 +극 주변 절연 상태였습니다.
18650과 21700 같은 원통형 리튬이온 셀은 양극 주변의 절연이 매우 중요합니다.
셀 외부 금속 캔의 대부분은 음극과 연결되어 있기 때문에 양극 주변에서 금속 연결재가 잘못 접촉하면 단락 위험이 생길 수 있습니다.
이 때문에 배터리팩을 제작할 때는 셀 구조에 맞는 절연링과 절연재를 사용하여 의도하지 않은 접촉을 방지하는 것이 중요합니다.
작은 부품처럼 보이지만 배터리팩의 안전성을 높이는 기본적인 요소입니다.

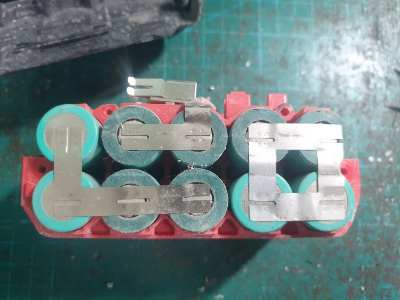

호환 보쉬 18V 배터리 내부도 확인해 보았다
다음으로 살펴본 제품은 보쉬 전동공구에 사용할 수 있도록 제작된 호환 배터리였습니다.
정품과 비교했을 때 내부 구조에서 눈에 띄는 차이가 있었습니다.
셀 사이를 일정한 간격으로 유지하면서 잡아주는 플라스틱 구조물이 상대적으로 단순했습니다.
다만 이것만으로 해당 배터리가 위험하거나 품질이 낮다고 단정할 수는 없습니다.
배터리의 안전성과 성능은 셀 품질, 전기적 설계, 연결재, 절연, BMS, 케이스 강도 등 여러 요소를 함께 확인해야 하기 때문입니다.
셀 홀더는 무슨 역할을 할까?
일부 전동공구 배터리 내부를 보면 여러 개의 셀을 잡아주는 플라스틱 구조물을 볼 수 있습니다.
이러한 구조물은 셀의 위치를 일정하게 유지하고 외부 충격이나 진동에 의해 셀끼리 직접 부딪히는 것을 줄이는 역할을 할 수 있습니다.
특히 전동공구는 사용 중 진동이 지속적으로 발생하고 작업 과정에서 떨어뜨리는 경우도 있기 때문에 기계적인 고정 구조 역시 중요합니다.
하지만 셀 홀더의 유무 하나만으로 배터리의 품질을 판단하기보다는 전체적인 설계와 고정·절연 상태를 함께 살펴봐야 합니다.

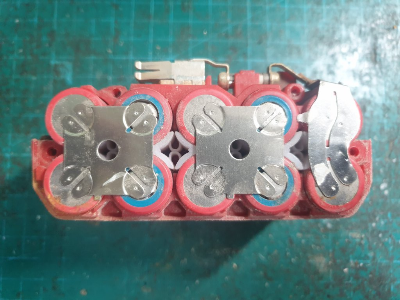

정품 보쉬 18V 배터리 내부 구조
이번에는 정품 보쉬 18V 배터리를 분해해 내부를 확인했습니다.
앞서 살펴본 배터리와 비교했을 때 셀을 잡아주는 플라스틱 구조물이 비교적 견고하게 구성되어 있었습니다.
셀의 위치가 일정하게 유지되도록 설계되어 있었고 내부 부품이 움직이지 않도록 물리적인 구조도 갖추고 있었습니다.
전동공구 배터리에서 이런 기계적인 설계가 중요한 이유는 실제 사용 환경 때문입니다.
책상 위에 올려놓고 사용하는 전자제품과 달리 전동공구 배터리는 반복적으로 진동과 충격을 받습니다.
따라서 전기적 성능뿐 아니라 내부 부품을 얼마나 안정적으로 고정했는지도 중요한 요소가 됩니다.
밸런스 배선이 보이지 않는다고 무조건 문제가 있는 것은 아니다
배터리 회로를 살펴보다 보면 각 직렬 셀 그룹의 전압을 확인하기 위한 배선이나 패턴을 발견할 수 있습니다.
흔히 이를 밸런스 라인이라고 표현하기도 합니다.
다만 외부에서 별도의 배선이 눈에 띄지 않는다고 해서 해당 배터리가 셀 상태를 전혀 관리하지 않는다고 바로 판단해서는 안 됩니다.
배터리의 세대와 회로 설계 방식에 따라 전압 감지 및 관리 구조가 다를 수 있기 때문입니다.
따라서 특정 배터리의 회로 기능을 판단하려면 눈에 보이는 배선뿐 아니라 기판 회로와 제품 설계를 함께 확인해야 합니다.
가장 위험했던 배터리는 따로 있었다
여러 배터리를 점검하던 중 가장 주의가 필요한 제품을 발견했습니다.

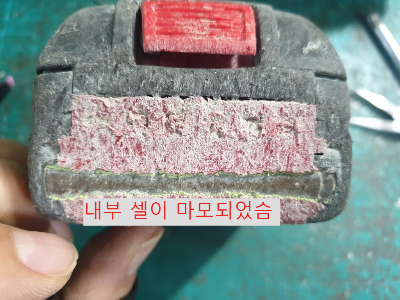

처음에는 케이스가 조금 심하게 긁힌 배터리처럼 보였습니다.
하지만 자세히 확인해 보니 단순한 흠집 수준이 아니었습니다.
배터리 케이스의 일부가 장기간 마찰로 인해 심하게 마모되면서 내부 셀이 보일 정도로 손상되어 있었습니다.
더 큰 문제는 내부 원통형 셀의 외부 금속 부분까지 함께 손상되어 있었다는 점입니다.
주변에는 부식으로 보이는 흔적까지 확인됐습니다.
이 정도의 물리적 손상이 발생한 리튬이온 배터리는 계속 사용하는 것보다 즉시 사용을 중단하고 안전하게 처리하는 것이 중요합니다.
리튬이온 셀이 물리적으로 손상되면 왜 위험할까?
리튬이온 배터리는 내부에 양극과 음극, 분리막, 전해질 등이 매우 좁은 공간에 들어 있습니다.
외부 충격이나 압착, 관통 등으로 내부 구조가 손상되면 정상적인 상태에서 유지되어야 할 부분 사이에 문제가 발생할 수 있습니다.
심한 경우 내부 단락과 급격한 발열로 이어질 가능성이 있습니다.
따라서 다음과 같은 증상이 있는 배터리는 계속 사용하지 않는 것이 좋습니다.
확인해야 할 상태권장 대응
| 케이스가 심하게 깨짐 | 사용 중지 후 점검 |
| 내부 셀이 외부로 노출됨 | 즉시 사용 중지 |
| 배터리가 부풀어 오름 | 충전·사용 중지 |
| 탄 냄새 또는 이상한 냄새 | 즉시 사용 중지 |
| 충전 중 비정상적인 발열 | 충전 중단 |
| 셀 외피나 금속 캔 손상 | 사용 중지 및 안전한 처리 |
특히 셀이 직접 노출되거나 변형된 배터리는 "아직 작동하니까 괜찮다"는 생각으로 계속 사용하는 것은 피해야 합니다.
정품 배터리와 호환 배터리는 무엇을 보고 판단해야 할까?
가격만으로 배터리의 품질을 판단하기는 어렵습니다.
호환 제품이라고 해서 모두 품질이 낮은 것도 아니고, 정품이라고 해서 사용 중 손상이나 노후화가 발생하지 않는 것도 아닙니다.
배터리를 선택할 때는 다음과 같은 부분을 종합적으로 확인하는 것이 좋습니다.
첫째, 사용하는 전동공구가 요구하는 출력에 적합한 제품인지 확인합니다.
둘째, 제품의 안전 관련 인증과 제조·판매 정보를 확인합니다.
셋째, 케이스와 단자의 마감 상태를 살펴봅니다.
넷째, 과충전·과방전·과전류·온도 등과 관련된 보호 기능이 어떻게 구성되어 있는지 제품 정보를 확인합니다.
다섯째, 지나치게 높은 용량이나 출력을 강조하면서 객관적인 제품 정보가 부족한 제품은 신중하게 판단하는 것이 좋습니다.
현장에서 전동공구 배터리를 오래 사용하려면
현장에서 사용하는 배터리는 일반적인 환경보다 훨씬 빠르게 손상될 수 있습니다.
따라서 셀의 수명 관리만큼 외관을 주기적으로 살펴보는 습관이 중요합니다.
작업이 끝난 뒤 케이스에 균열이나 깊은 마모가 생겼는지 확인하고 단자 주변에 금속 가루나 이물질이 끼어 있지 않은지도 확인하는 것이 좋습니다.
또한 고부하 작업 직후 배터리가 매우 뜨거운 상태라면 충분히 식힌 뒤 충전하는 것이 좋습니다.
배터리를 바닥에 던지거나 공구에 장착된 상태로 강한 충격을 반복적으로 받게 하는 것도 피하는 것이 좋습니다.
자주 묻는 질문
보쉬 18V 배터리의 전압이 정상이라면 계속 사용해도 될까요?
전압 하나만으로 배터리 상태를 모두 판단하기는 어렵습니다. 셀의 노후화나 내부저항 증가로 인해 무부하 상태에서는 정상 전압이 측정되지만 실제 공구 사용 시 전압이 크게 떨어질 수도 있습니다.
호환 배터리는 사용하면 안 되나요?
호환 제품이라는 이유만으로 모두 문제가 있다고 볼 수는 없습니다. 셀 품질과 배터리팩 설계, 보호 기능, 안전 관련 인증, 제조 품질 등을 종합적으로 확인하는 것이 중요합니다.
케이스가 조금 깨졌는데 공구는 정상적으로 작동합니다.
손상 위치와 정도를 확인해야 합니다. 특히 균열 사이로 내부 셀이 보이거나 셀 자체가 손상된 경우에는 즉시 사용을 중단하는 것이 좋습니다.
배터리가 평소보다 뜨거워지는 것도 이상 증상인가요?
고출력 공구 사용 중에는 어느 정도 온도가 올라갈 수 있습니다. 하지만 과거와 비교해 비정상적으로 뜨겁거나 충전 중 과도한 발열이 반복된다면 상태를 확인할 필요가 있습니다.
오래된 배터리는 일부 셀만 교체하면 될까요?
배터리 상태에 따라 다릅니다. 새 셀과 오래된 셀을 혼용하면 용량, 내부저항, 열화 정도 등의 차이가 발생할 수 있으므로 전체 셀 그룹의 상태를 함께 평가해야 합니다.
이번 점검에서 확인한 가장 중요한 사실
이번에는 여러 종류의 현장용 전동공구 배터리를 한꺼번에 분해하면서 각각의 내부 상태를 비교할 수 있었습니다.
배터리마다 사용된 셀과 내부 고정 구조, 절연 방식, 연결 상태가 달랐고 외관만으로는 확인하기 어려운 문제도 있었습니다.
그중에서도 가장 중요했던 것은 물리적으로 손상된 배터리를 계속 사용하지 않는 것이었습니다.
전동공구 배터리는 정상적으로 작동한다는 이유만으로 안전한 상태라고 판단할 수 없습니다.
케이스가 심하게 마모되거나 내부 셀이 노출되고, 셀 자체에 손상이 발생했다면 성능보다 안전을 먼저 고려해야 합니다.
전동공구 배터리를 오래 사용하는 것도 중요하지만 그보다 중요한 것은 이상 징후를 일찍 발견하는 것입니다.
작업 전후 배터리 외관을 잠깐 확인하는 작은 습관이 배터리 고장을 미리 발견하고 현장에서 발생할 수 있는 위험을 줄이는 데 도움이 될 수 있습니다.
