전기자전거를 애용하시는 분들이라면 시간이 지날수록 주행 거리가 짧아지는 것을 느끼실 텐데요.
배터리는 소모품이기 때문에 일정 기간 사용하면 내부 셀의 성능이 떨어질 수밖에 없습니다.
오늘은 팬텀시티24 모델의 전기자전거배터리리필 과정을 통해 어떻게 배터리 성능이 복원되는지 자세히 보여드리겠습니다.

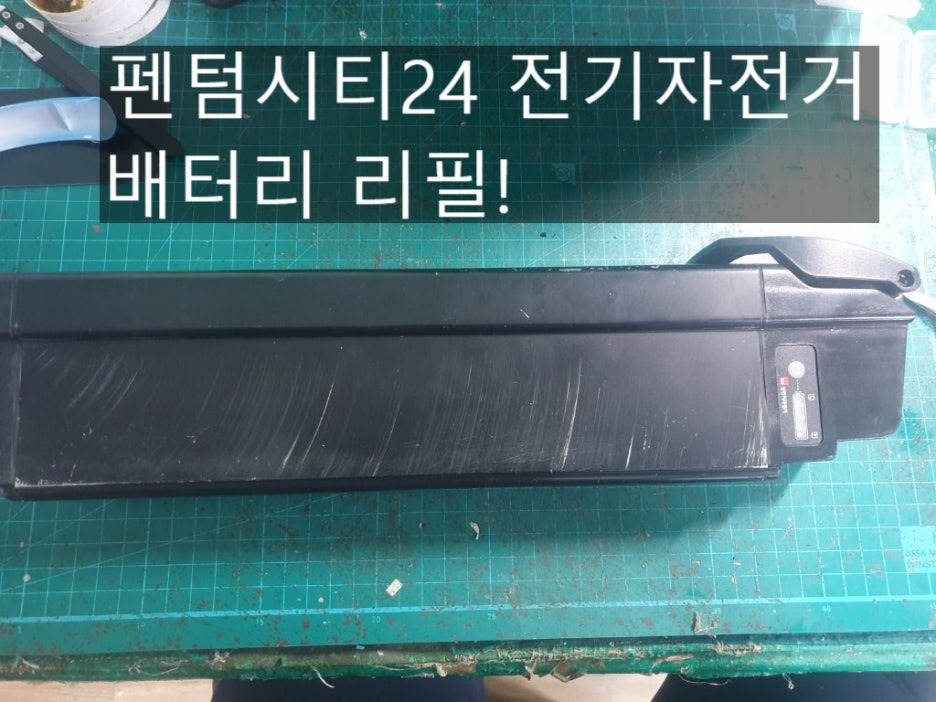

가장 먼저 팬텀시티24 전기자전거 배터리가 리필 작업을 위해 입고되었습니다.
외관상으로는 큰 문제가 없어 보이지만, 사용 기간이 길어지면서 충전 효율이 예전만 못하다는 고객님의 요청이 있었습니다.
이럴 때는 배터리 팩을 통째로 새로 사는 것보다 내부 셀만 교체하는 리필이 훨씬 경제적입니다.
배터리 사양 및 현재 상태 점검

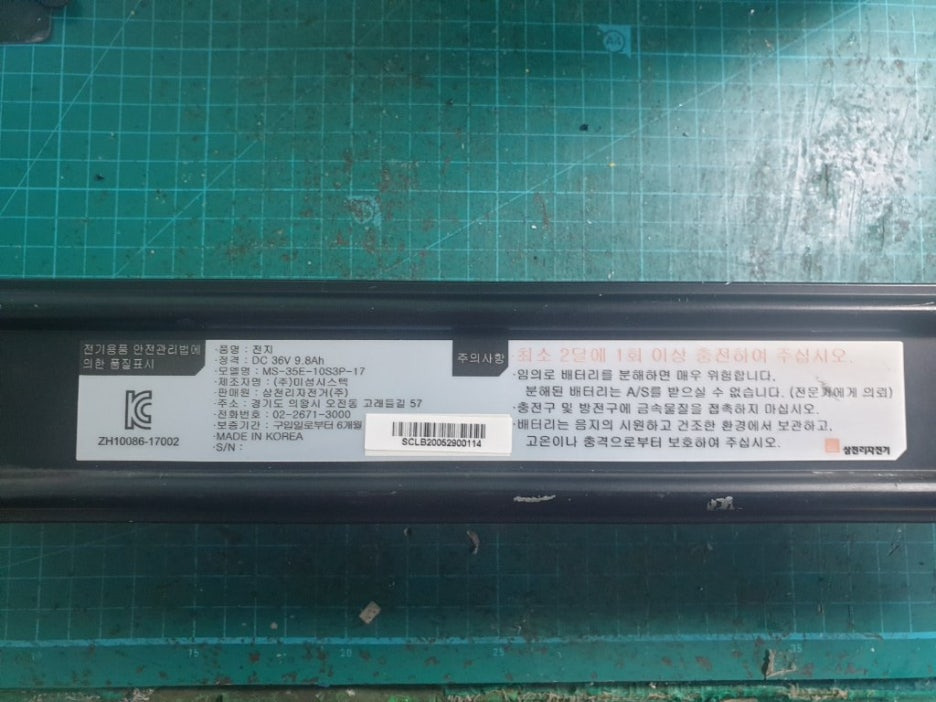

작업 전 배터리의 정확한 스펙을 확인합니다.
이 제품은 10s3p 구성으로 총 30개의 셀이 들어있으며, 정격 전압 36V에 8.9Ah 용량을 가지고 있습니다.
리필 시에는 기존보다 더 높은 용량의 고성능 셀을 사용해 성능을 업그레이드할 수도 있습니다.

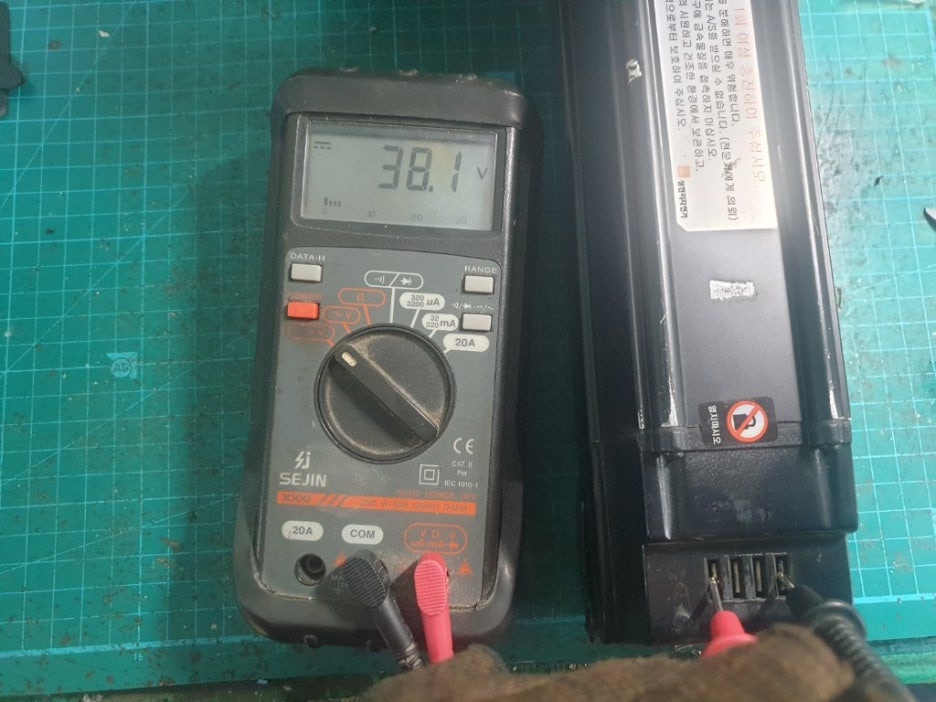

본격적인 분해에 앞서 전압을 측정해 봅니다. 출력단자에서 38.1V로 정상적인 전압이 측정되고 있네요.
전압이 나온다고 해서 배터리가 건강한 것은 아닙니다. 부하가 걸렸을 때 전압이 급격히 떨어지는 증상이 있다면 내부 셀의 수명이 다한 것으로 판단해야 합니다.
일단, 전압이 측정되는 것으로 봐서 내부 BMS는 정상인 것으로 판단됩니다.
안전한 리필을 위한 내부 분해 및 기록

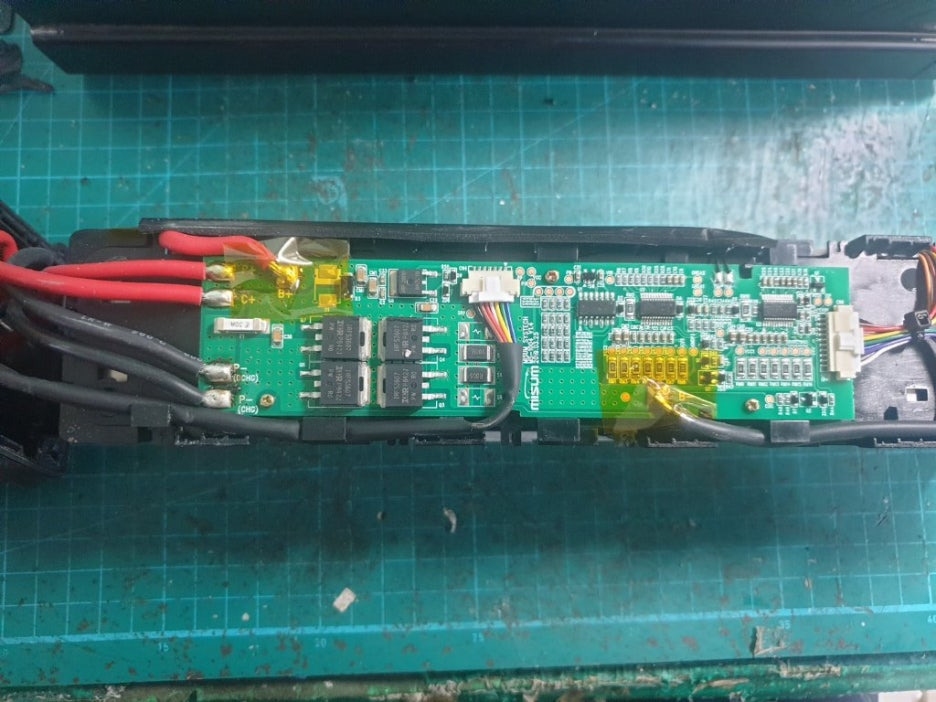

배터리 케이스를 조심스럽게 열고 내부 BMS(Battery Management System) 연결 상태를 확인합니다.
BMS는 배터리의 과충전과 과방전을 막아주는 핵심 부품이므로 배선 하나하나를 세밀하게 살피는 것이 중요합니다.

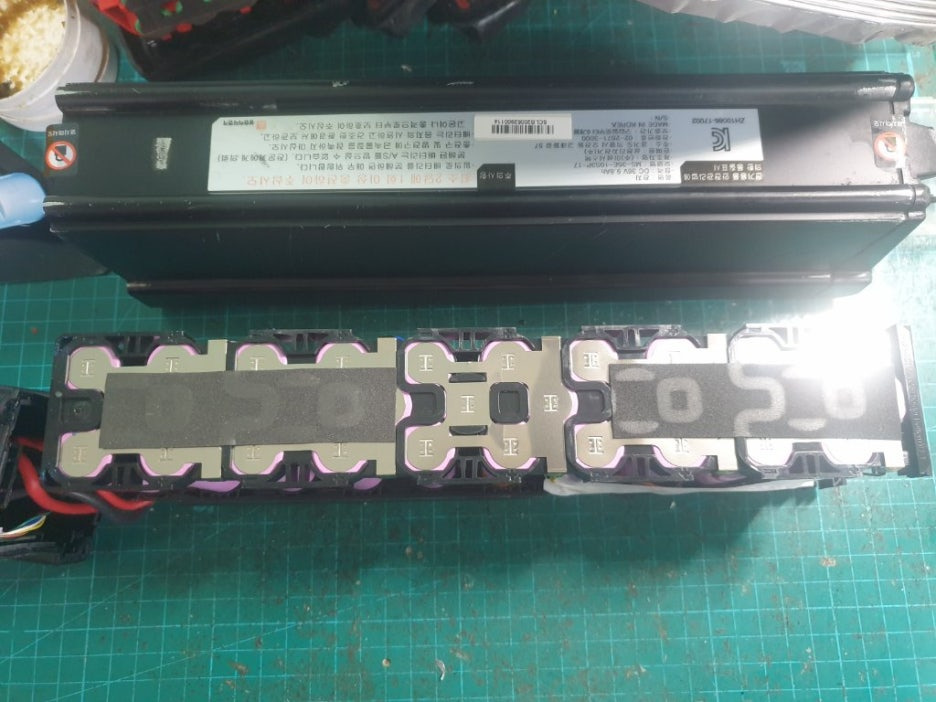

내부 배터리 셀들이 팩 형태로 촘촘하게 연결되어 있습니다.
오랜 시간 진동과 충격을 견뎌야 하는 전기자전거 특성상 연결 부위가 견고하게 고정되어 있는지, 부식된 곳은 없는지 꼼꼼히 체크합니다.
외간상 보이는 배터리 상태는 부식된 곳 없이 깨끗한 상태입니다.
전기자전거배터리리필 작업에서 가장 중요한 단계 중 하나인 기록 과정입니다.
원래의 배선 연결 상태를 사진으로 상세히 남겨두어야 합니다.
리필 후 조립 시 오결선으로 인한 쇼트나 고장을 방지하기 위한 필수적인 절차입니다.

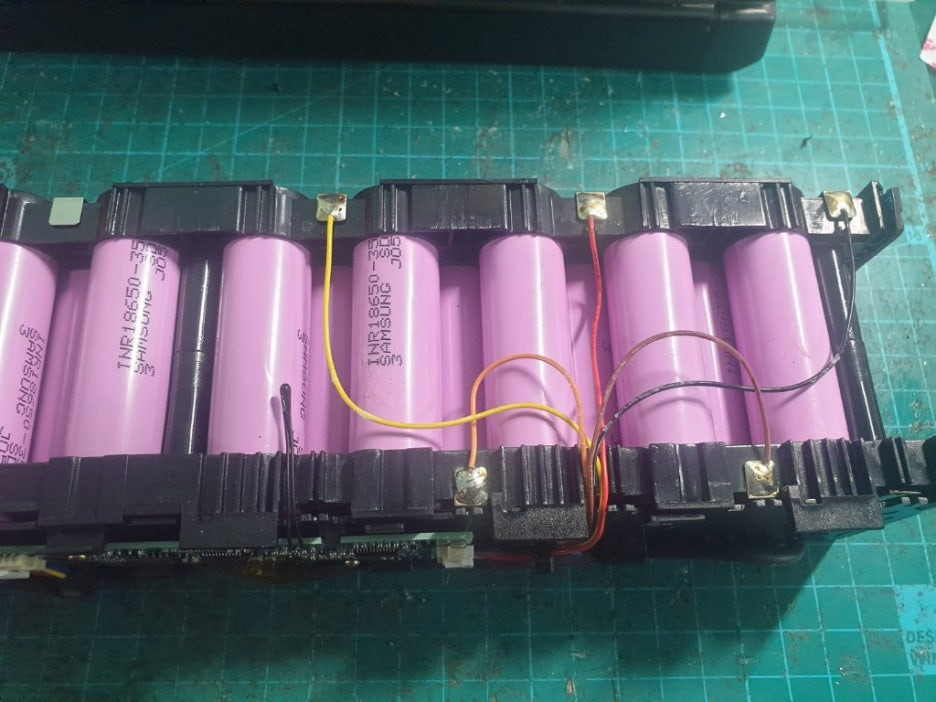

다른 각도에서도 배선 위치를 기록합니다.
복잡해 보이는 전선들이지만 각자의 역할이 있기 때문에 리필 작업의 완성도는 이러한 꼼꼼함에서 결정됩니다.
만약 이 데이터선들의 위치가 바뀌어서 연결이 되면, 전혀 충전이 되지 않습니다.
그렇다고 BMS불량으로 이어지지는 않으니 다행이지만, 다시 케이스 열어서 잘못된 선을 찾아서 바로 잡아야 하는 고된 시간을
보내야만 할 수가 있으니, 처음부터 잘못 연결되지 않도록 신경 써서 작업을 해야 합니다.
기존 셀 분리와 신품 셀 교체 작업

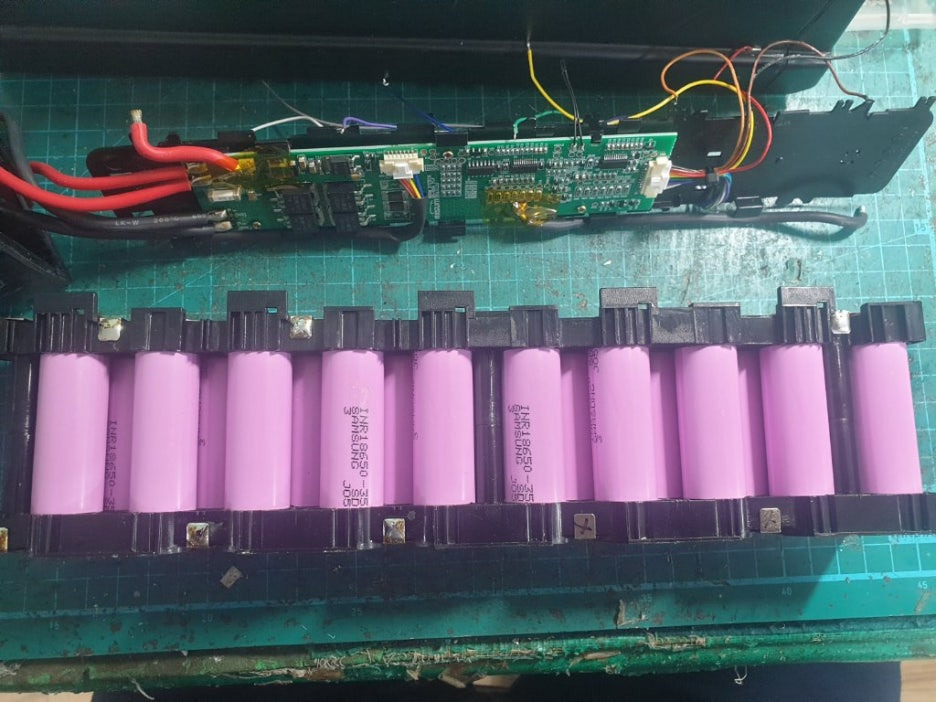

이제 수명이 다한 배터리 팩에서 BMS와 배터리를 완전히 분리합니다.
이 과정에서 기존 셀에 남아있는 잔류 전하로 인해 사고가 나지 않도록 주의하며 신중하게 작업을 진행합니다.

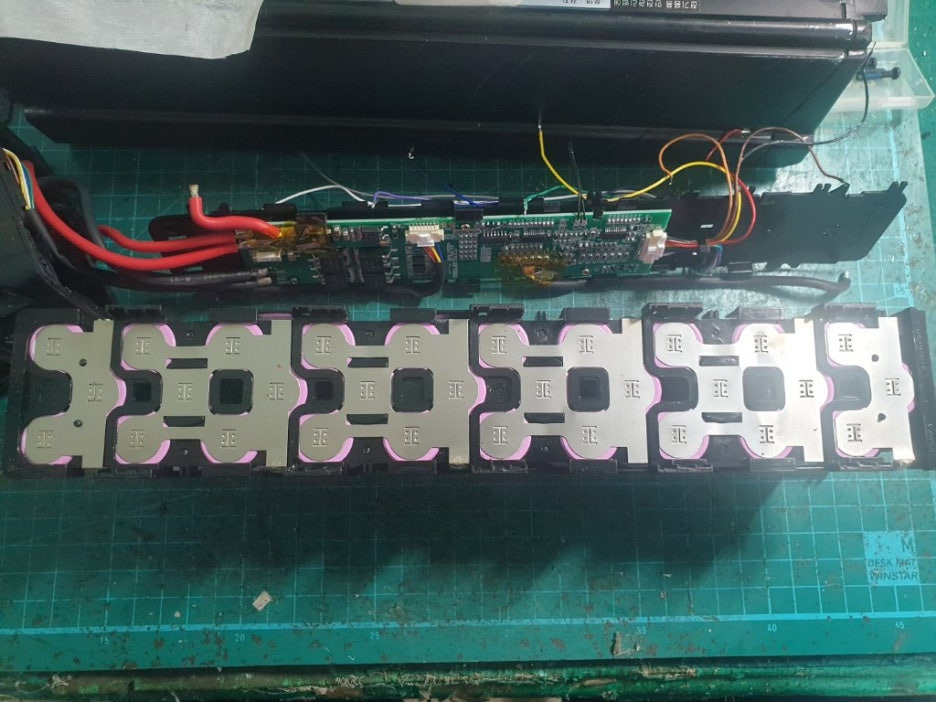

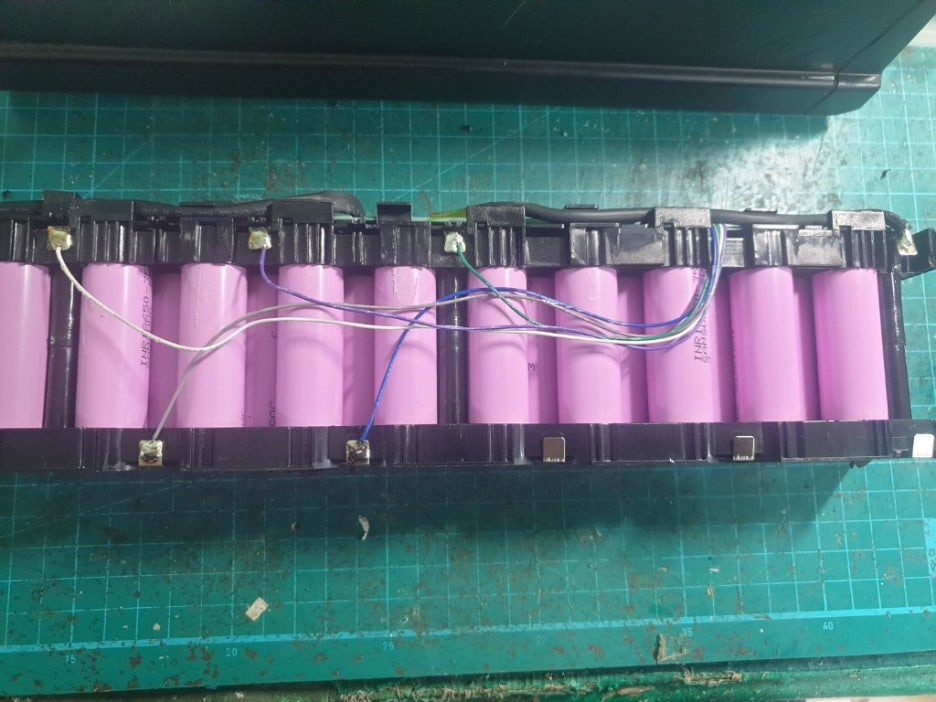

분리된 내부 배터리팩의 모습입니다.
이제 이 낡은 셀들은 제거하고, 그 자리를 새롭고 강력한 신품 셀들이 채우게 될 예정입니다.

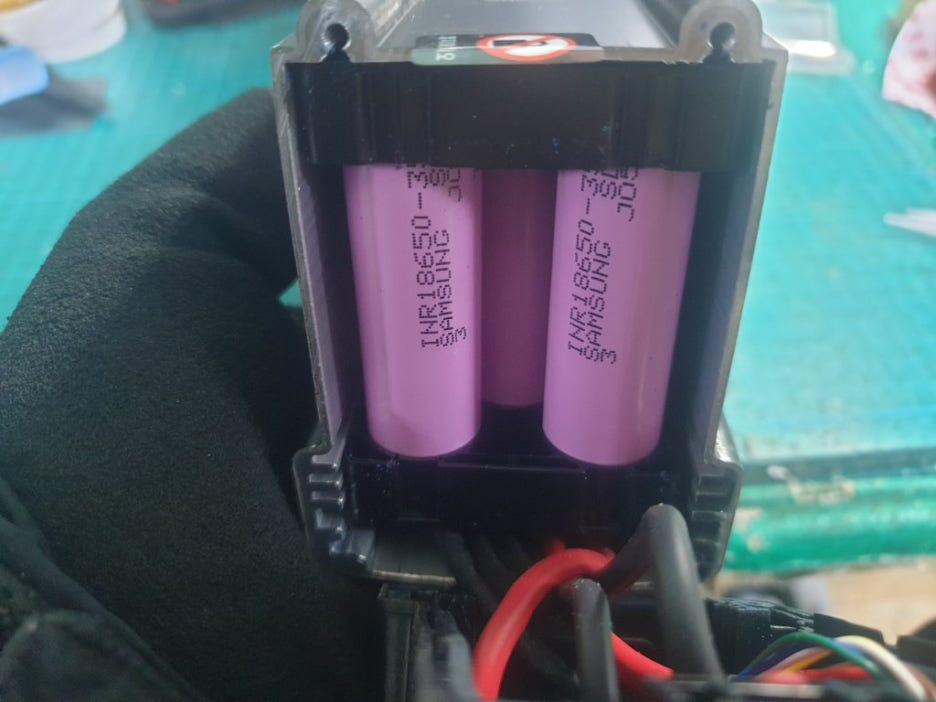

기존에 사용되었던 셀을 확인해 보니 삼성 중방전 INR18650-35E 셀이 사용되었네요.
INR18650-35E 셀은 안정성과 용량 면에서 검증된 우수한 셀입니다.
이번 전기자전거배터리리필 작업 동일한 삼성 중방전 INR18650-35E 셀을 이용해서 작업을 진행합니다.
마지막으로 삼성 중방전 INR18650-35E 신품 셀을 사용하여 배터리 교체 작업을 실시합니다.

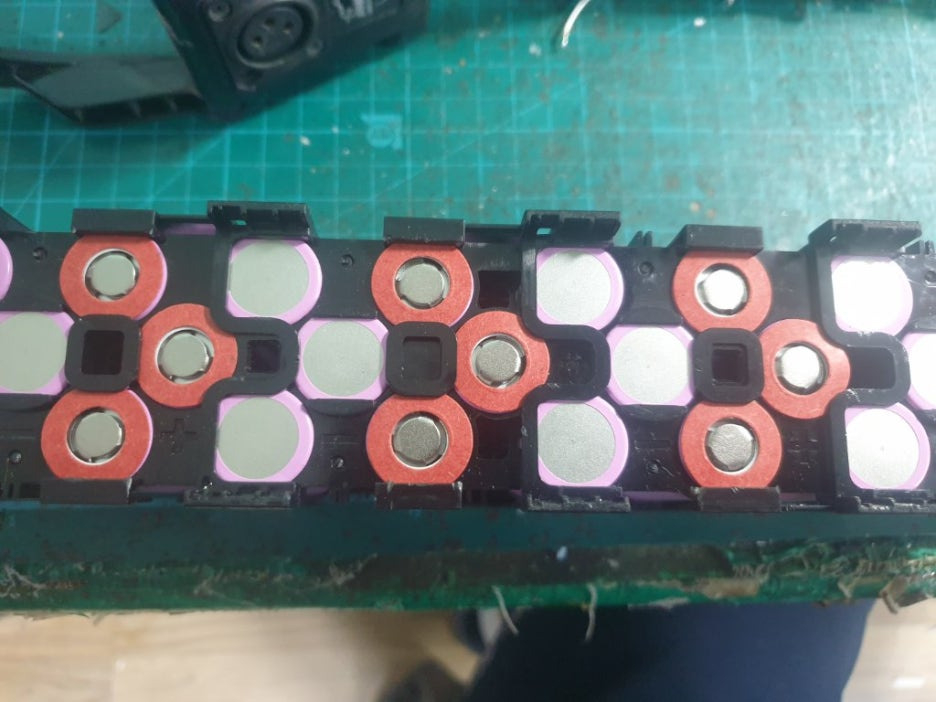

사진에서 보시는 것처럼 절연 링을 꼼꼼히 부착하고 스폿 용접을 통해 단단히 연결합니다.
신품 셀로 교체된 배터리는 신품 구매 시와 동일하거나, 용량 업그레이드를 통해 더 긴 주행 거리를 확보할 수 있게 됩니다.
마무리하며
전기자전거 배터리 성능이 떨어졌다고 해서 무조건 새 제품을 구매하기보다는, 믿을 수 있는 셀을 사용하여 리필하는 것이 환경적으로나 경제적으로나 훌륭한 대안이 됩니다.
1. 정확한 진단: 전압 측정뿐만 아니라 실제 사용 환경에서의 문제점 파악
2. 철저한 기록: 기존 배선 상태를 유지하여 기기와의 호환성 확보
3. 정품 셀 사용: 검증된 삼성 신품 셀 사용으로 안전성 보장
이번 팬텀시티24 작업도 성공적으로 마무리되었습니다. 이제 고객님께서 다시 새 자전거를 타는 기분으로 안전하게 라이딩을 즐기셨으면 좋겠습니다.
전기자전거배터리리필은 단순한 교체를 넘어 자전거의 수명을 연장하는 소중한 작업입니다.
