Autec 크레인 리모컨 배터리 성능 복원을 위한 리필 작업 후기
현장에서 사용하는 장비 중에서도 크레인은 정밀한 조작이 필수입니다. 그 조작을 담당하는 리모컨의 전원이 불안정하다면 작업 효율은 물론 안전에도 지장을 줄 수밖에 없습니다.
오늘은 많은 작업자분이 고민하시는 Autec 크레인 리모컨 배터리의 수명 문제를 해결하기 위해 진행한 리필 과정을 소개합니다.
이번에 저희 작업실로 입고된 제품은 Autec 사의 크레인 리모컨 배터리입니다. 현장에서 험하게 사용되다 보니 외관에 세월의 흔적이 조금 보이지만, 케이스 자체는 견고해서 내부 셀만 교체하면 충분히 새것처럼 다시 사용할 수 있는 상태였습니다.
보통 배터리가 빨리 닳기 시작하면 통째로 새로 사는 것을 고민하시지만, 정품 배터리의 가격 부담이 크기 때문에 리필을 선택하시는 경우가 많습니다.
배터리 사양 확인과 내부 구조 분석
리필 작업을 시작하기 전, 기존에 사용되던 배터리의 정확한 사양을 파악하는 것이 우선입니다.
호환 제품이라도 내부 구성에 따라 교체할 셀의 종류가 달라질 수 있기 때문입니다.

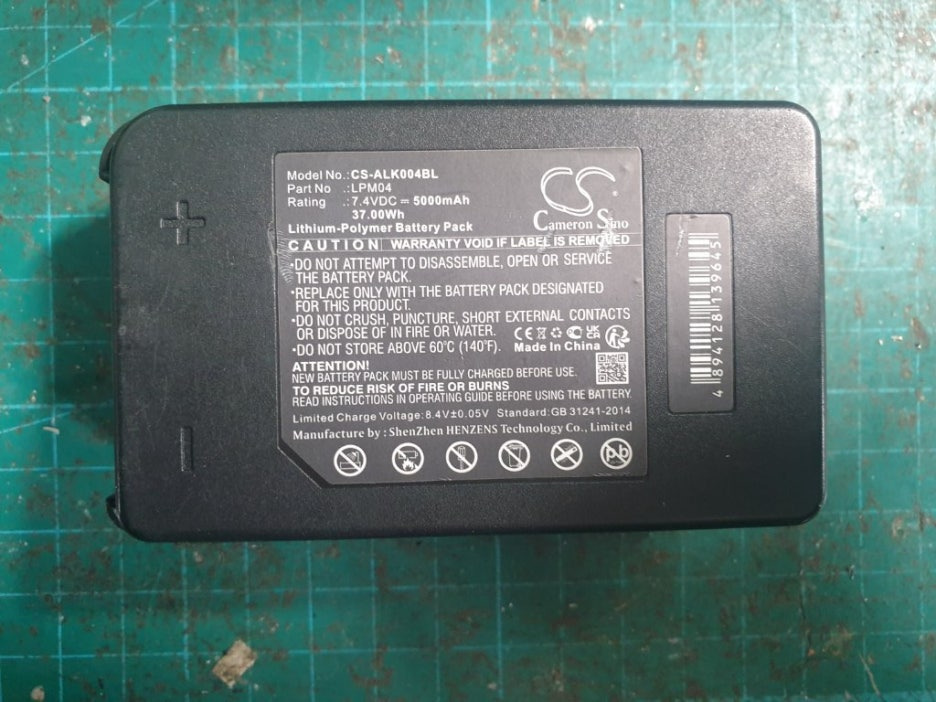

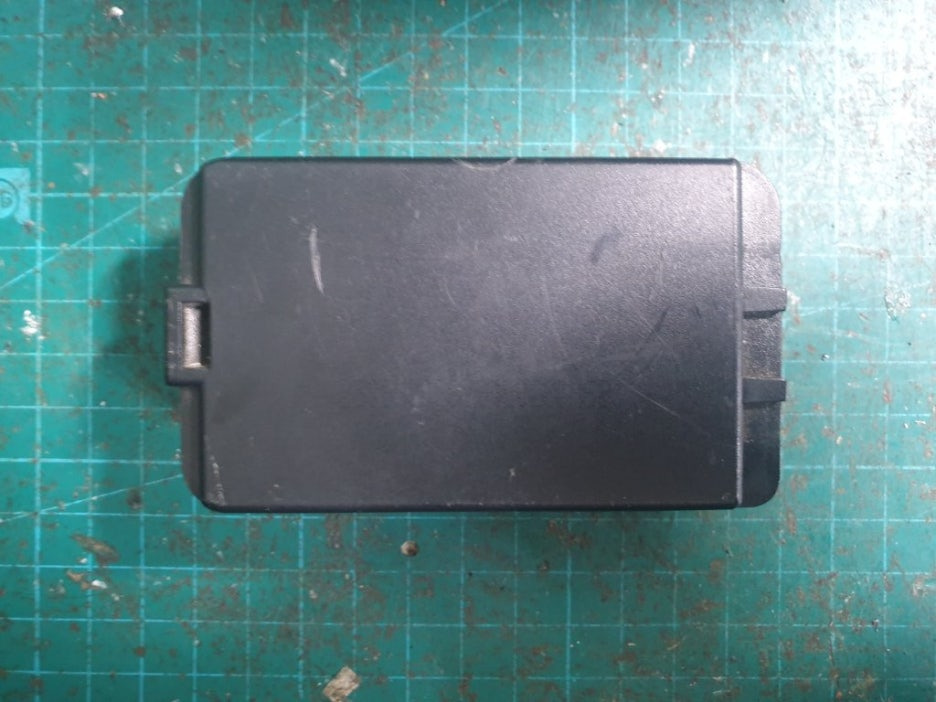

해당 제품의 모델명은 cs-alk004bl이며, 정격 전압은 7.4V, 용량은 5,000mAh로 표기되어 있습니다.
리튬 폴리머 방식의 배터리팩으로, 꽤 넉넉한 용량을 가진 모델입니다.
하지만 리튬 폴리머 배터리는 시간이 지나면 내부에서 가스가 차오르는 '스웰 링 현상'이 발생하거나 전압 유지가 안 되는 단점이 있어, 주기적인 점검이 필요합니다.

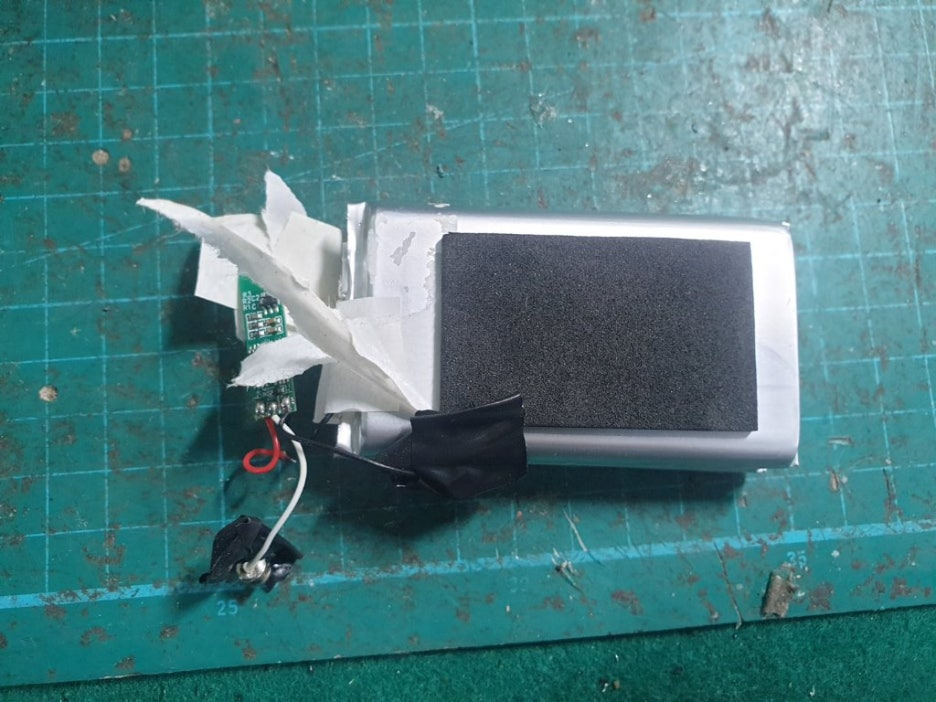

본격적으로 리필을 위해 케이스를 조심스럽게 분해해 보았습니다. 내부에는 리튬 폴리머 배터리 2개가 직렬로 구성되어 있는 것을 확인할 수 있었습니다.
폴리머 배터리 특유의 은색 파우치 형태가 보이는데, 이 기존 셀들을 제거하고 더 안정적이고 수명이 긴 고성능 셀로 교체하는 작업을 진행할 예정입니다.
폴리머 배터리는 리튬이온배터리처럼 18650 21700 같은 규격 사이즈가 없습니다.
제품의 형태나 특성에 따라서 폴리머 배터리가 제작되기 때문에 동일한 폴리머 배터리로 작업은 일반적으로 불가합니다.
따라서, 용량과 사이즈가 비슷한 최적의 리튬이온배터리를 찾아서 교체(리필) 작업을 실시합니다.
고성능 삼성 신품 셀로의 교체 준비
배터리 리필의 핵심은 '어떤 셀을 사용하는가'에 달려 있습니다. 이름 모를 저가형 셀을 사용하면 금방 다시 성능이 떨어지기 때문에, 저희는 검증된 브랜드의 신품 셀 만을 고집합니다.

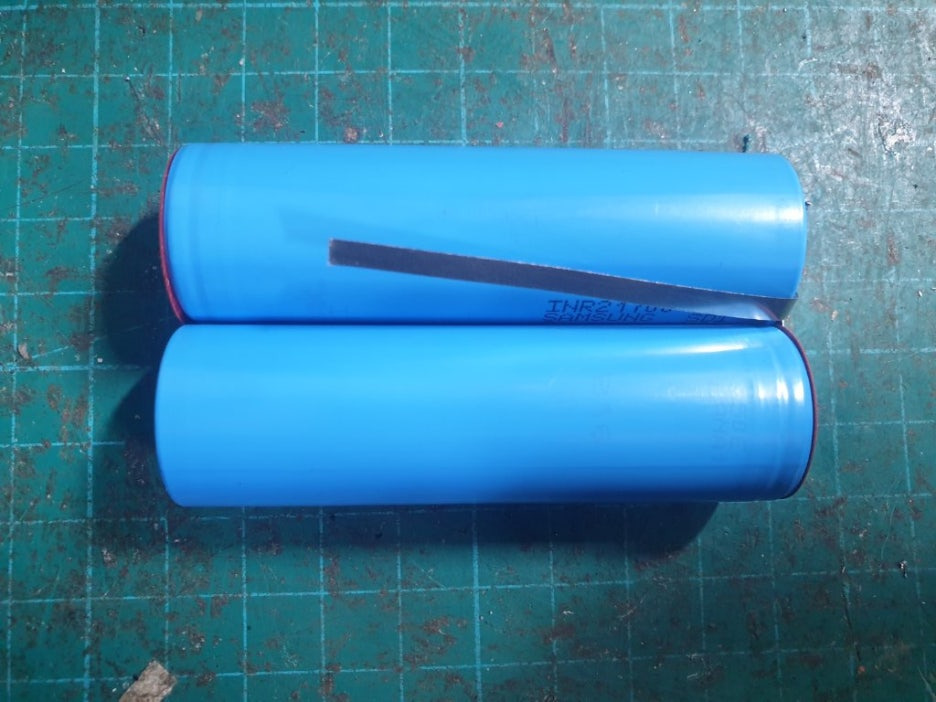

이번 교체 작업에 투입될 주인공은 바로 삼성 INR21700-35E 신품 셀입니다.
21700 규격의 셀 2개를 준비했습니다.
삼성 셀은 방전율이 일정하고 에너지 밀도가 높아 산업용 장비에 매우 적합합니다.
기존 폴리머 방식보다 물리적인 충격에도 강하고, 장기적인 관점에서 볼 때 훨씬 경제적인 선택이 될 수 있습니다.
보호회로 연결 및 최종 조립 완료
새 배터리 셀을 넣는다고 끝이 아닙니다. 과충전이나 과방전을 막아주는 보호회로(PCM)를 정확하게 이식하는 과정이 가장 중요합니다.

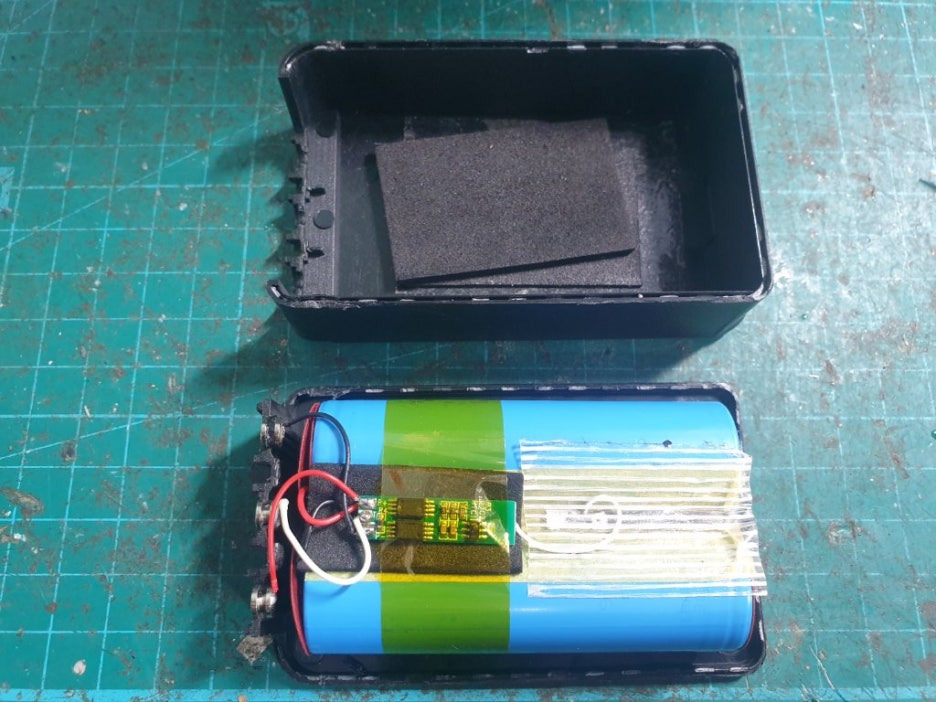

준비한 삼성 신품 셀에 기존의 보호회로를 세심하게 연결하여 리필 작업을 완료했습니다.
배선이 꼬이거나 쇼트가 나지 않도록 캡톤 테이프와 절연 자재를 활용해 꼼꼼하게 마감 처리했습니다.
케이스 내부에 유격 없이 딱 맞게 고정된 모습을 보니 마음이 든든하네요.
조립 후 충전 테스트와 출력 전압 테스트를 거쳐 완벽하게 정상 작동하는 것을 확인했습니다.

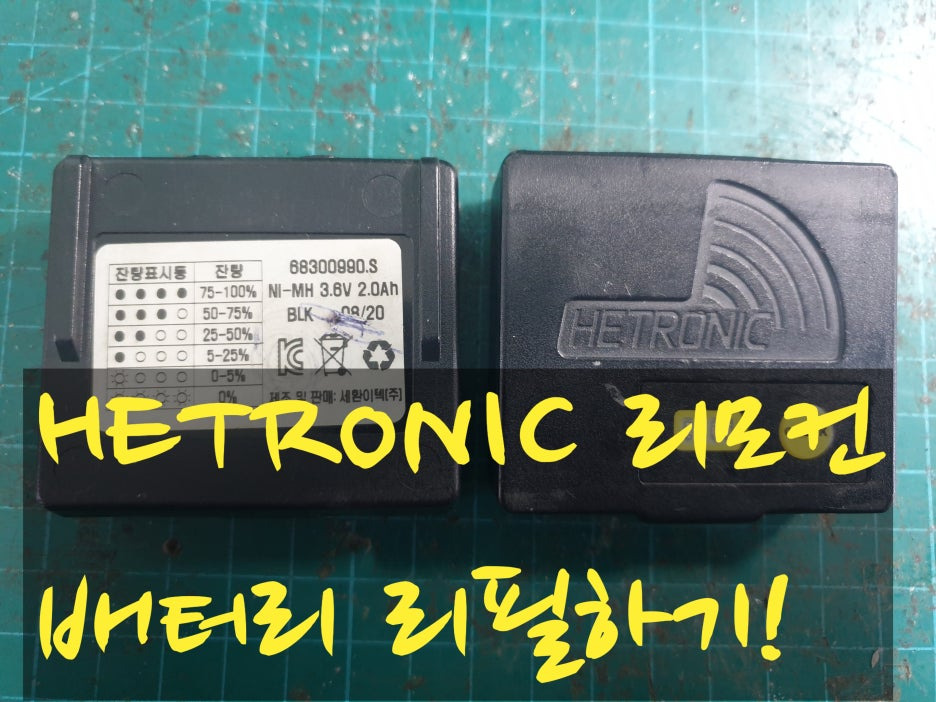

Hetronic 리모컨 배터리 리필
이번에 소개할 내용은 사다리차에 사용되는 리모컨 배터리 리필 건입니다.
HETRONIC 사 제품이고, Ni-mh 배터리 AA 사이즈 3개가 직렬로 연결된 배터리 입니다.
이 제품은 새로 나온 신상품인건지,이전에는 없었던 배터리 잔량표시가 가능하게 만들어져 있습니다.
칼과 드라이버를 이용해서 케이스를 열어 줍니다.

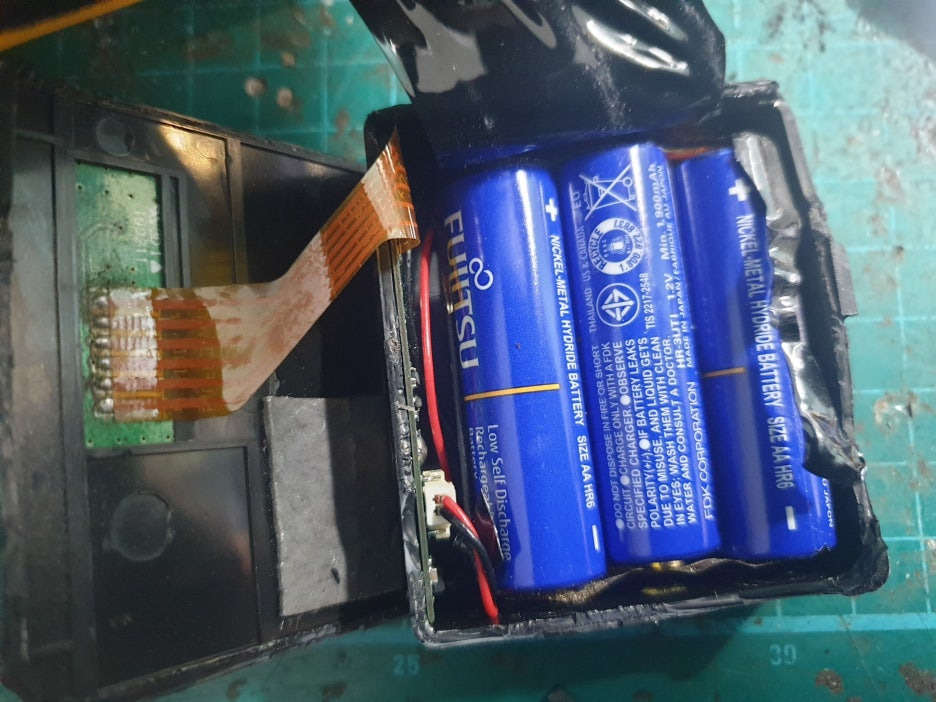

후지쯔 AA 사이즈 충전지 3개가 직렬로 연결되어 있고, 잔량표시를 위한 연결 필름이 끊어지지 않게 조심스럽게 배터리를 분리해 줍니다.
정품 배터리와 동일한 사양이니까 새 것처럼 작동이 잘 되겠죠??

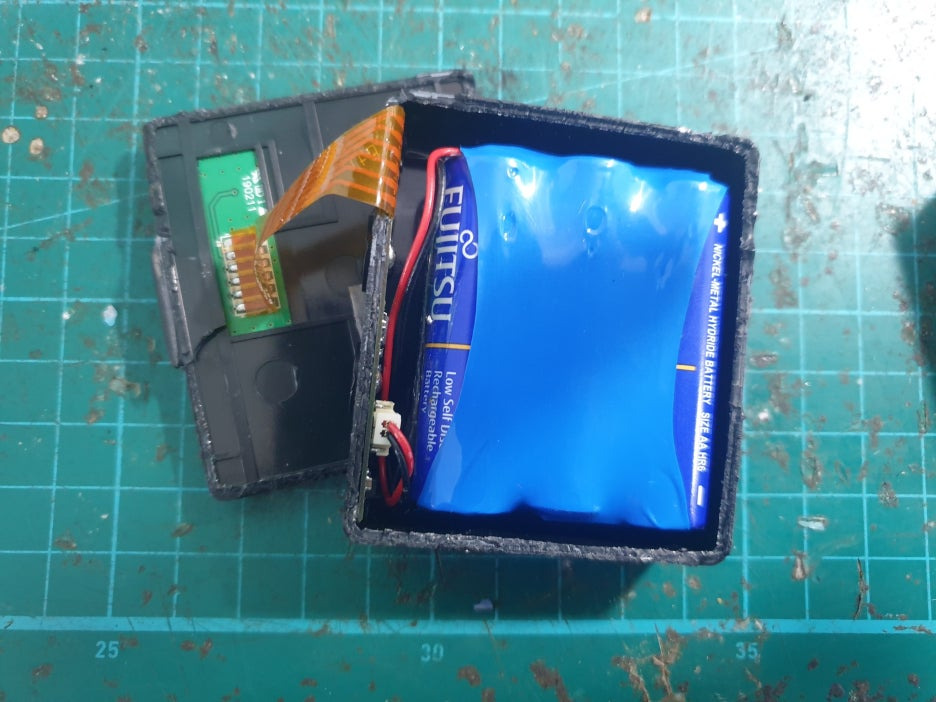

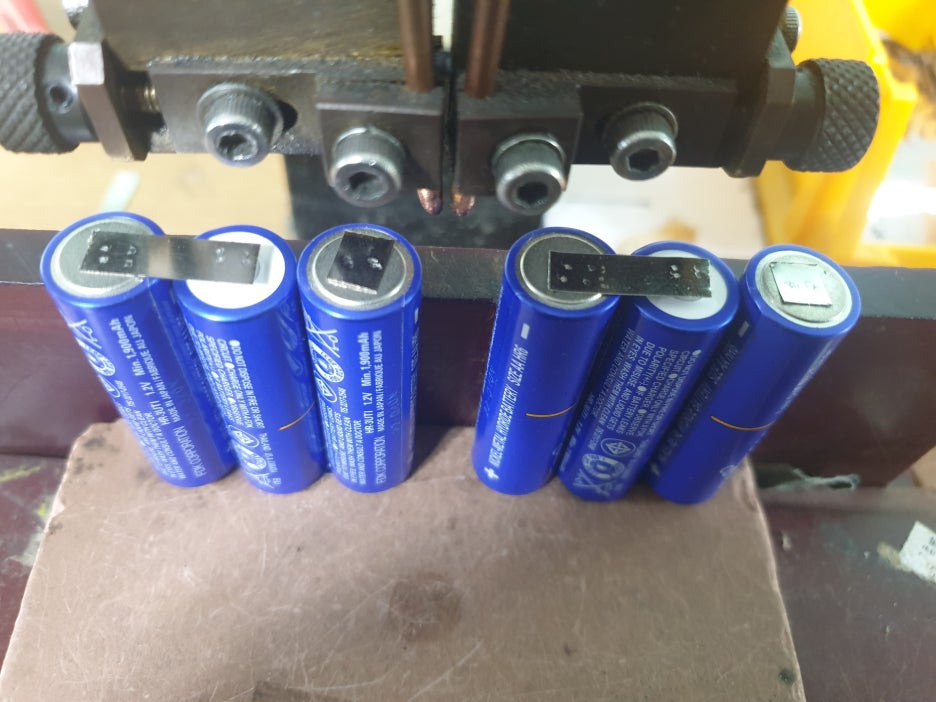

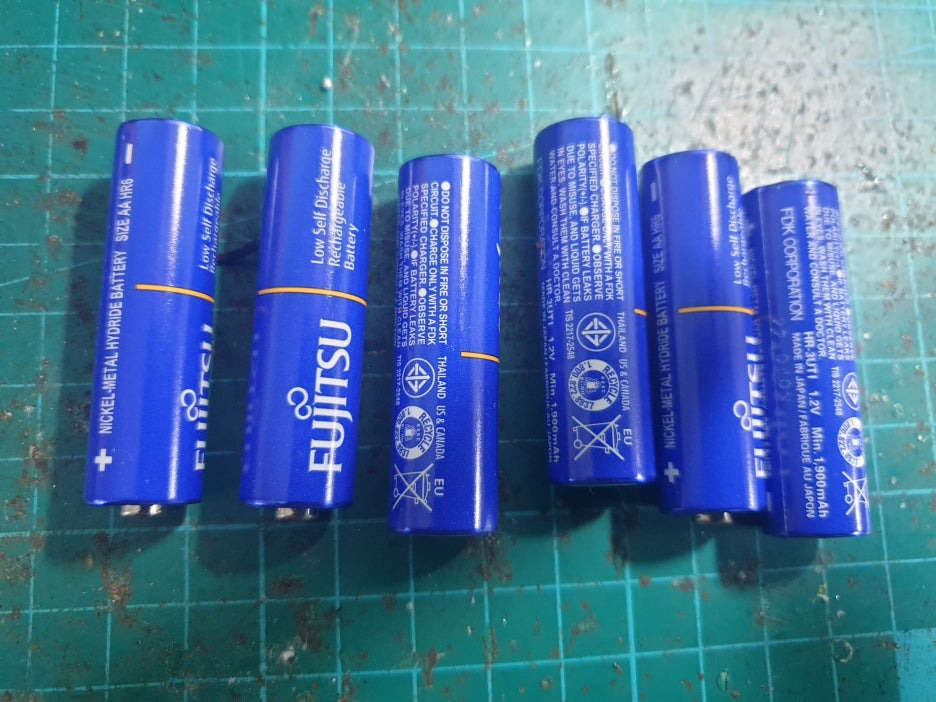

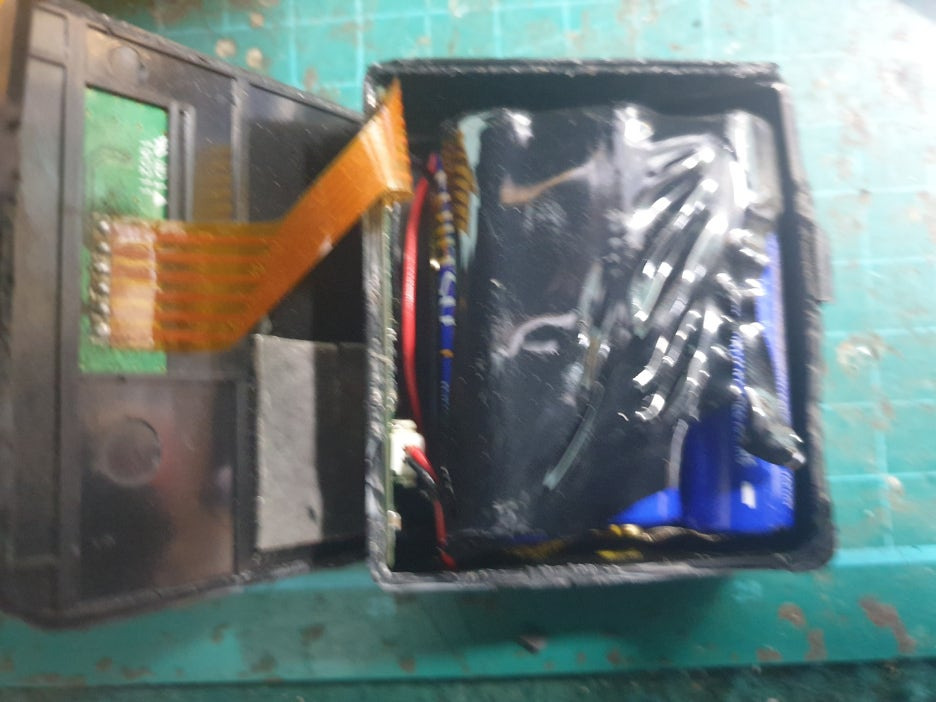

새 후지쯔 배터리로 교체하고 수축필름까지 씌워서 작업을 마무리 합니다.
잔량표시와 연결된 필름은 쉽게 끊어질 수 있으니까 작업시 항상 조심해야 합니다.
Ni-mh 배터리팩은 리튬이온과 다르게 복잡한 BMS가 들어 있지 않기 때문에, 회로 문제에 대해서는 신경을 쓸일이 없습니다.
작업 완료 후 케이스 접착하고 잔량 체크를 해봅니다.

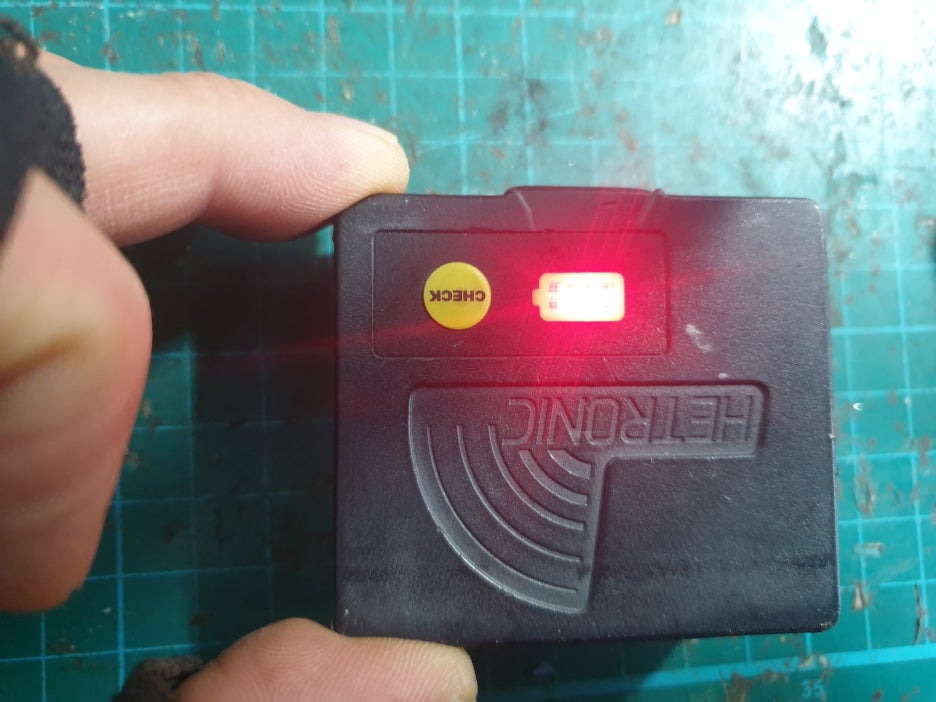

잔량표시 led 가 정확히 현재 잔량을 알려 주고 있습니다. 정상적으로 리필 작업 완료 되었습니다.
[ 배터리리필 장점]
크레인 리모컨 배터리 리필은 단순한 소모품 교체를 넘어, 현장의 안전을 지키는 중요한 과정입니다.
이번 작업을 통해 다음과 같은 결과를 얻을 수 있었습니다.
1. 안정성 확보: 검증된 삼성 SDI 신품 셀 사용으로 갑작스러운 방전 예방
2. 비용 절감: 고가의 정품 배터리 구매 대비 합리적인 비용으로 성능 복원
3. 수명 연장: 효율적인 셀 밸런싱과 보호회로 점검으로 더 오래 사용 가능
배터리 성능이 예전만 못해 고민 중이시라면, 무조건 새로 구매하기보다는 믿을 수 있는 셀로 리필하여 사용해 보시는 것을 권해드립니다. 작업 효율이 눈에 띄게 좋아지는 것을 경험하실 수 있을 겁니다.
