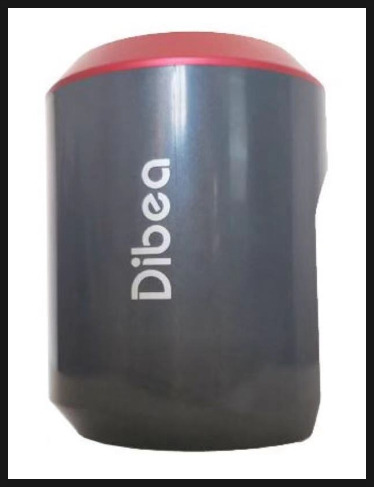

이번에는 대륙의실수 혹은 차이슨이라 불리는 중국 브랜드인 디베아 F20 MAX 무선청소기
배터리를 용량 UP해서 리필하는 과정을 소개 드립니다.
배터리 리필 작업에 들어가기 전에 , 판매되고 있는 디베아 F20 max 배터리 가격을 검색해 봅니다.
배터리 리필 후 성능이 향상된다고 하지만, 가격도 정품대비 경쟁력이 있는지 확인 해 보기 위함입니다.

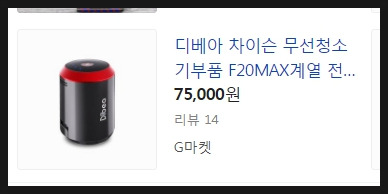

오픈마켓에 검색을 해보니 지마켓에 7만5천원 택배3천원 별도로 판매되고 있는 제품이
제일 저렴한 가격으로 보입니다.
한국 디베아 서비스센터에서 판매하고 있고, 배터리 AS기간이나 정책에 대해서는
아무런 안내가 안나와 있습니다.
디베아 f20 max 배터리에 표기된 내용으로는 29.6V 2A 제품입니다.
용량 2A짜리 리튬이온 배터리셀이 8개가 직렬로 구성되어 있다는 것을 알 수 있는데,
문제는 배터리셀 브랜드를 어떤걸 사용했는지가 중요하겠죠 ?

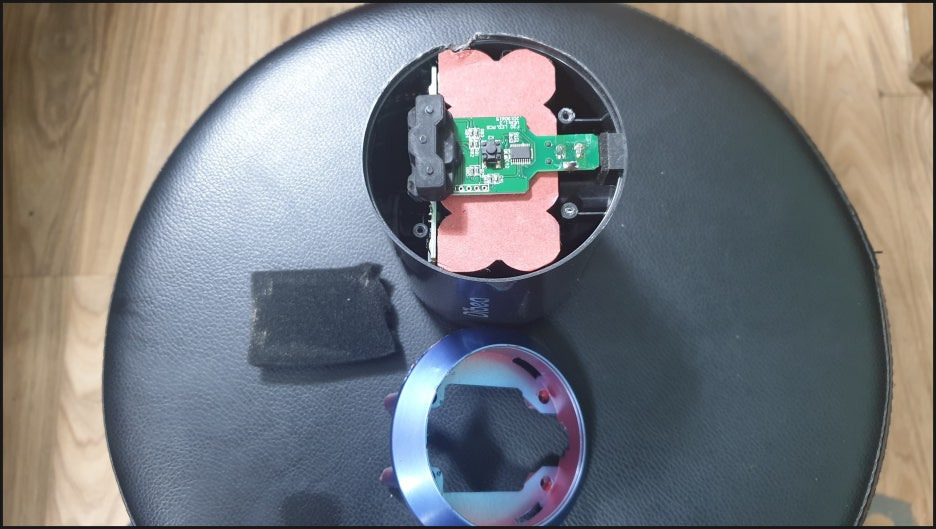

배터리 케이스를 열기 위해 뚜껑을 열었습니다.
아마 처음 이 제품을 리필하려고 하시는 분들은 조금 당황스러우실 겁니다.
배터리팩에 나사도 없고 초음파 융착으로 붙인 부분도 보이지 않거든요.

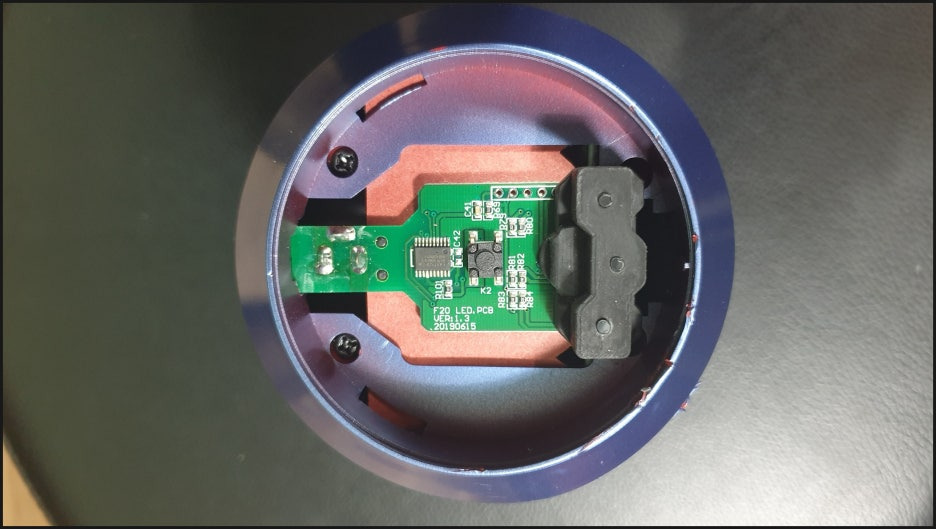

이 디베아 F20 max 무선청소기 배터리팩은 전원 버튼 눌리는 상단부분의 플라스틱
뚜껑을 열어줘야 비로소 케이스 분리가 가능합니다.
사진처럼 뚜껑 열고 4개의 + 나사를 풀어주면 그 다음 분해는 아주 쉽습니다.

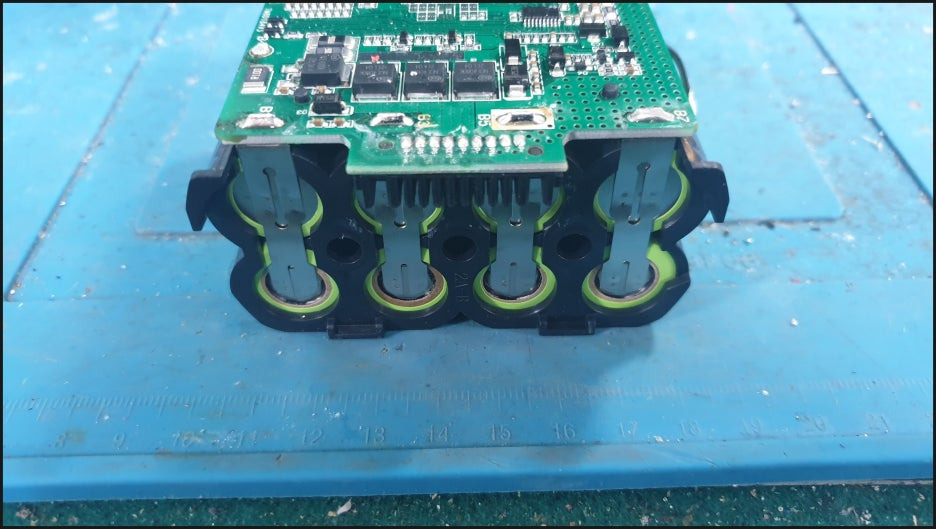

8개의 리튬이온 배터리가 회로(bms)에 니켈로 스폿 용접 상태로 연결되어 있습니다.

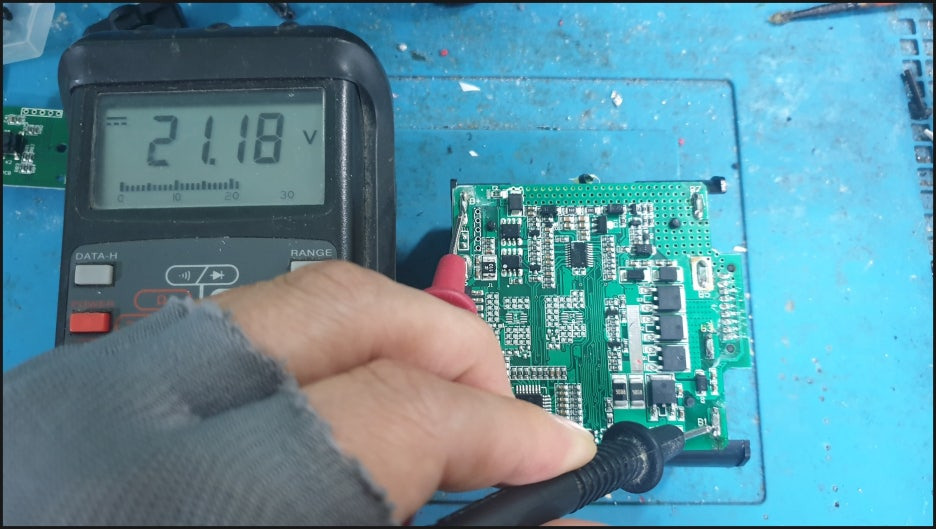

이제 배터리팩의 배터리셀 전압을 확인해 봅니다.
전체 전압이 21.18V로 29.6V에 한참 모자랍니다.
8개셀 하나 하나씩 전압 체크를 해보니 8개중에서 2개가 사망한 상태입니다.
8개 배터리 중에서 하나라도 사망한 셀이 섞여 있으면 배터리팩은 제 기능을 하지 못합니다.
그리고, 하나 셀이 죽었더라도 죽은 셀만 교체해서는 안되고, 8개 전체 셀을 모두 교체해야지
배터리팩이 제 성능을 발휘할 수 있다는 것을 명심하시기 바랍니다.

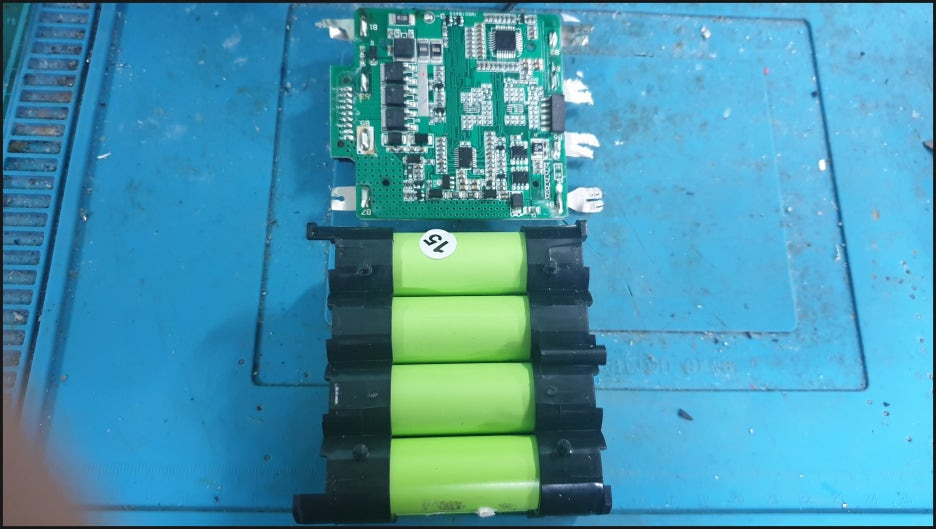

배터리를 회로와 분리할 때에는 별다는 기술이 필요 없습니다.
수공구(니빠)를 사용해서 쇼트가 발생하지 않게 하나씩 조심조심 니켈을 뜯어내서 회로와 분리합니다.
이제 니켈을 제거하고 전체 배터리셀을 용량 3A짜리 엘지 고방전 18650셀로 교체 작업을 진행합니다.

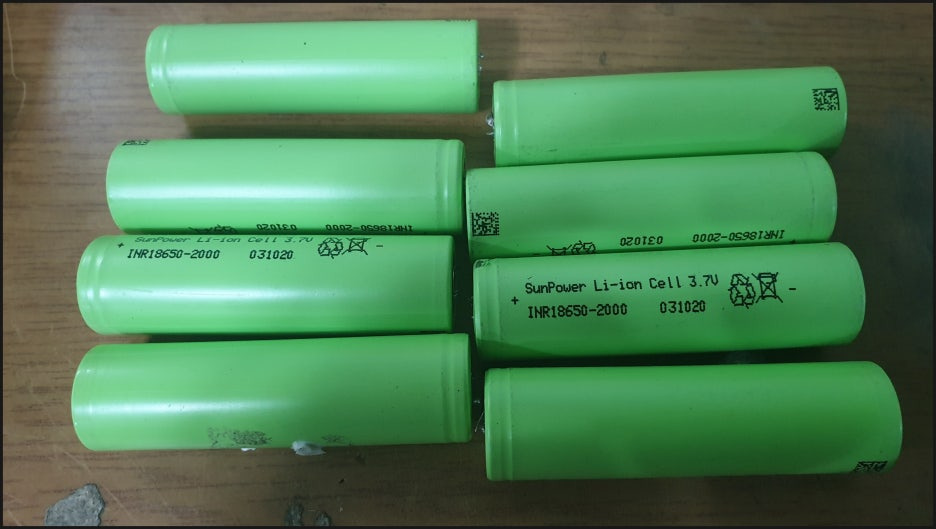

기존 셀은 역시 중국산 배터리 입니다.
중국산도 BYD, BAK, TEN POWER 같은 브랜드 셀은 쓸만한 편인데,
여기 들어간 SunPower셀은 그다지 좋은 성능은 아닐 것 같습니다.
배터리 성능은 뭐니뭐니 해도 엘지,삼성 국내산 셀이 최고 입니다.
대부분 그렇지만 제품 제조원가를 낮추기 위해서 저가형 배터리셀을 사용했을 거 같은 생각이 듭니다.

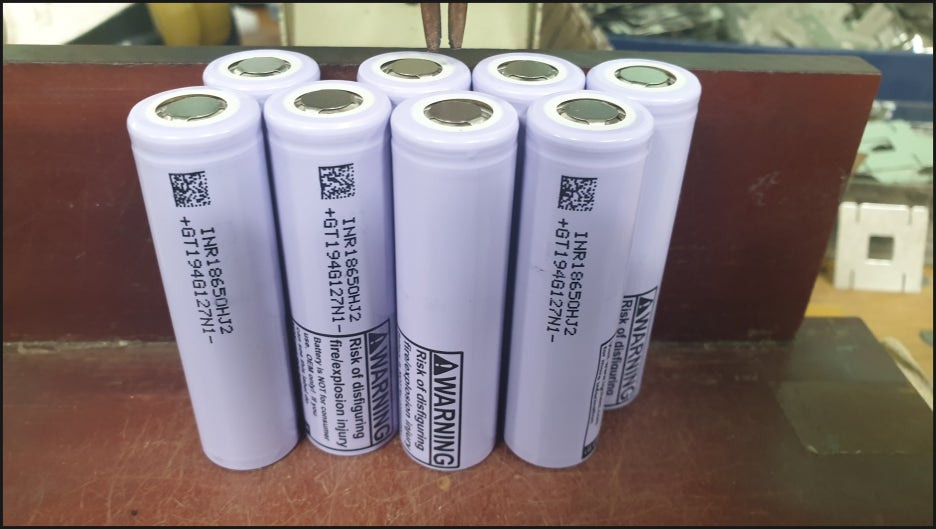

리필에 사용될 신품 엘지 리튬이온 고방전셀(inr18650hj2)을 준비하여
순서에 맞게 스폿 용접 한 후 회로와 조립을 합니다.
간혹 개인이 DIY하시는 분들 중에서 배터리연결 니켈을 배터리(셀)위에 바로 납땜하는
경우가 있는데 그렇게 하면 배터리가 손상을 입어서 제 성능을 발휘할 수가 없습니다.
확인한 후에 출고 됩니다.
정상 전압이 출력되지 않는다면, 배터리 연결이나, 보호회로에 이상이 생겼다는 신호이기 때문에
정확히 확인하는 작업이 중요합니다.

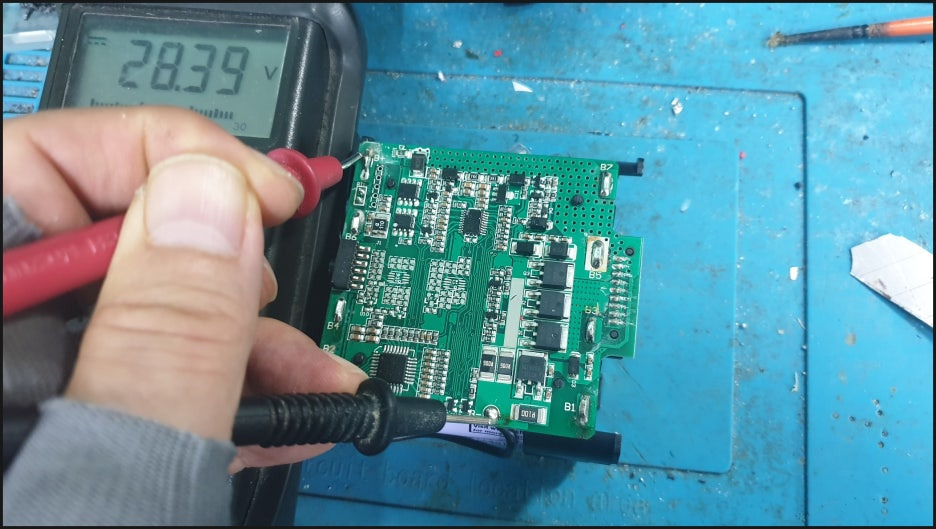

멀티 테스터로 배터리 출력 전압을 확인하니 28.39V 가 출력됩니다.
배터리 리필이 정상적으로 성공하였습니다.
이제 고객에게 인도하면 성능이 업그레이드된 배터리팩으로 무선청소기를 새 것처럼
사용할 수 있을 겁니다.
[ 청소기배터리 리필시 장점 ]
- 배터리 용량 UP
- 안정성 UP
- 가격 DOWN
- AS OK
