K11-4700 광융착접속기 배터리 리필
현장에서 사용하는 고가의 장비일수록 배터리 관리는 필수적입니다.
오늘은 통신 장비 중 하나인 광접속기 배터리, 그중에서 국내 메이커인 일신테크 K11-4700 모델의 배터리 리필 과정을 상세히 다루어 보겠습니다
일반적으로 광접속기라고 하면 일본산 Fujikura 제품을 많이 이용하시는데, 최근에는 이노인스트루먼트 회사의 제품이나, 국내산 일신테크 제품을 사용하시는 유저들이 많이 생겨나고 있는 추세인 것 같습니다.
아무래도 Fujikura 제품의 가격이 비싸다 보니 가성비 제품을 찾는 것이 아닌가 라는 생각이 듭니다.
배터리 케이스가 부풀어 오르는 스웰링(배부름) 현상으로 입고된 사례를 통해 원인 진단부터 해결까지의 전 과정을 차분히 설명하겠습니다.
의뢰받은 일신테크 K11-4700 광접속기 배터리 팩입니다.
육안으로 보아도 케이스 중앙부가 볼록하게 솟아오른 것을 확인할 수 있습니다.
이러한 현상은 내부 배터리 셀의 문제로 인해 발생하는 경우가 대부분이며, 특히 리튬폴리머 배터리의 스웰링 현상일 가능성이 매우 높습니다.
스웰링은 배터리 노후화나 내부 손상으로 가스가 발생하며 부풀어 오르는 것으로, 성능 저하는 물론 안전상의 문제도 유발할 수 있어 즉각적인 조치가 필요합니다.

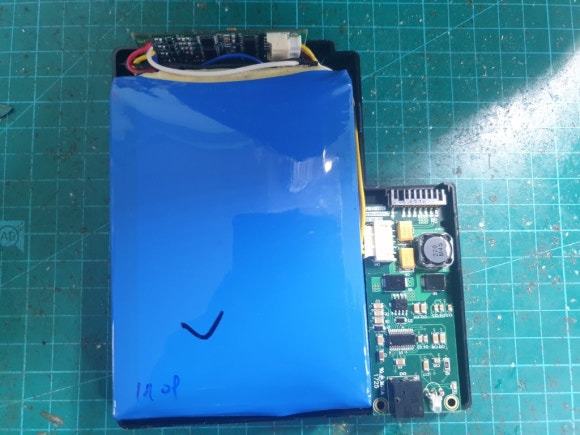

이제 정확한 진단을 위해 배터리 팩을 분해하여 내부를 살펴보았습니다.
내부는 예상대로 리튬폴리머 배터리로 구성되어 있었습니다.

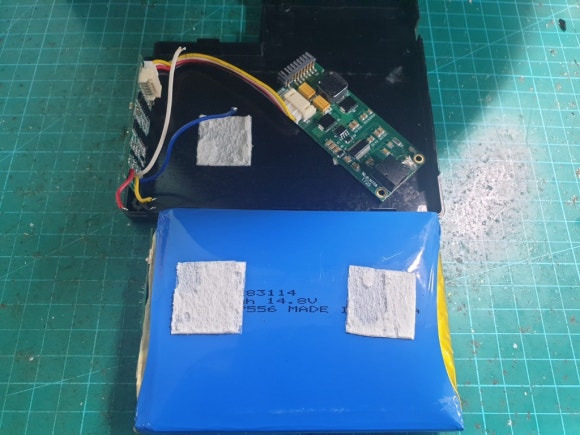

내부에는 리튬폴리머 배터리 4장이 4S1P (4 직렬 1 병렬) 구조로 연결되어 있었습니다.
사진에서 명확히 보이듯, 개별 배터리 셀들이 모두 심하게 부풀어 올라 제 기능을 하기 어려운 상태였습니다.
배터리 팩에는 셀의 충전과 방전, 보호 기능을 담당하는 중요한 회로(PCM/BMS)가 포함되어 있습니다.
이 회로는 재사용해야 하므로 손상되지 않도록 조심스럽게 분리하는 것이 작업의 핵심 중 하나입니다.
새로운 셀 교체 및 용량 업그레이드
기존의 리튬폴리머 배터리는 특정 장비에 맞춰 제작되는 경우가 많아 동일한 규격의 대체품을 찾기 어렵습니다.
따라서 안정성과 수급이 용이한 고품질의 원통형 리튬이온 배터리로 교체를 진행했습니다.
이 과정에서 기존 4700mAh였던 배터리 용량이 5000mAh로 소폭 증가하는 이점도 얻을 수 있습니다.
용량이 늘어나면 그만큼 광접속기의 현장 사용 시간도 길어지게 됩니다.
회로 연결 및 최종 조립
새로운 셀 팩 구성이 완료되면, 분리해 두었던 보호회로와 다시 연결하는 작업을 진행합니다.
이 과정에서 예기치 못한 변수가 발생하기도 합니다.
새롭게 구성한 21700 배터리 팩에 기존 회로를 연결하려니, 회로와 배터리를 잇는 선의 길이가 짧았습니다.
안전한 연결을 위해 선을 적절한 길이로 연장하는 작업을 추가로 진행한 후, 회로와 배터리를 견고하게 연결했습니다.
이후 배터리를 케이스에 넣고 조립하여 모든 리필 작업을 마무리했습니다.
Swift S313 광융착접속기 배터리 리필

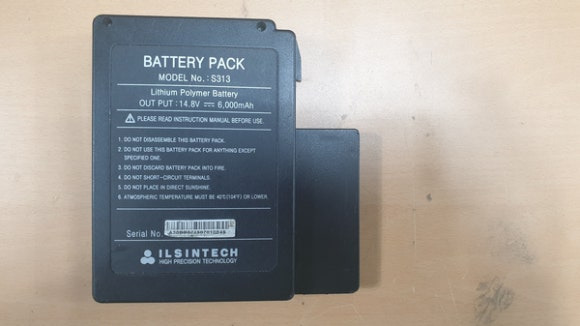

이번 소개할 모델은 일신테크의 swift s313이고 swift k7 과도 호환 되는 제품입니다.
이 배터리는 뒷 쪽 작은 별나사 5개를 풀면 케이스는 쉽게 열리는데,
나사가 약해서 정확히 맞는 드라이버가 아니면 나사가 마모되어 케이스 개봉하는데 애를 먹을 수 있으니 조심하셔야 합니다.

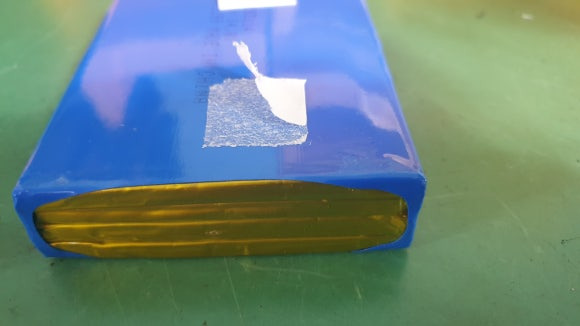

배터리케이스를 열고 보니, 내부에는 리튬폴리머 배터리 4개가 들어 있습니다.

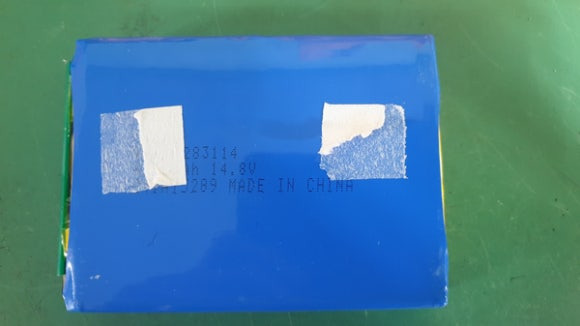

14.4v 6,000mAh (4셀) 직렬 구성입니다.
위에서 소개한 k11-4700 모델과 폴리머배터리를 사용한 것은 동일한데, 용량은 s313 모델이 더 높습니다.
역시 배터리 원가 절감을 위해서 중국산 폴리머 배터리를 적용한 것 같습니다.
제 경험상으로 리튬폴리머보다는 리튬이온 이 더 오래 사용할 것 같은데, 폴리머는 조금만 잘못 관리하면 스웰링(배부름) 현상이 있어서 금방 고장 날 수 있는데 왜 폴리머배터리를 사용하는지 이해가 되지 않습니다.

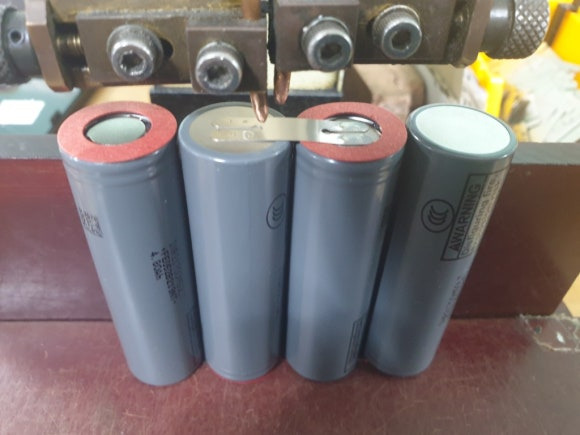

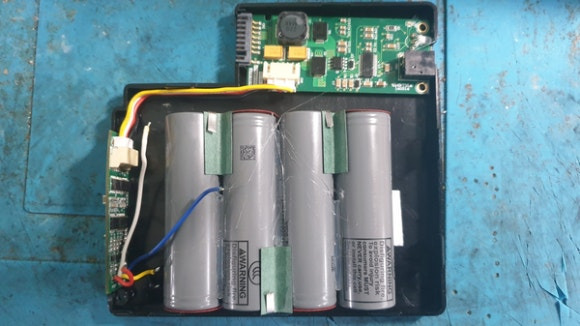

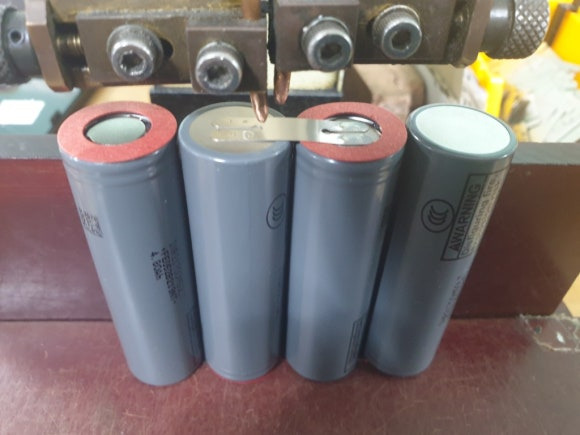

그래서, 이번 배터리리필(교체)은 엘지 inr21700-m50lt제품을 사용합니다.
4 s1 p 또는 4s2p를 넣어야 하는데, 배터리케이스가 슬림해서 4s2p까지 넣을 수가 없습니다.
용량이 살짝 아쉽지만 4 s1 p(4셀)로 작업합니다. 기존 정품이랑 실 사용시간은 비슷할 것으로 예상됩니다.

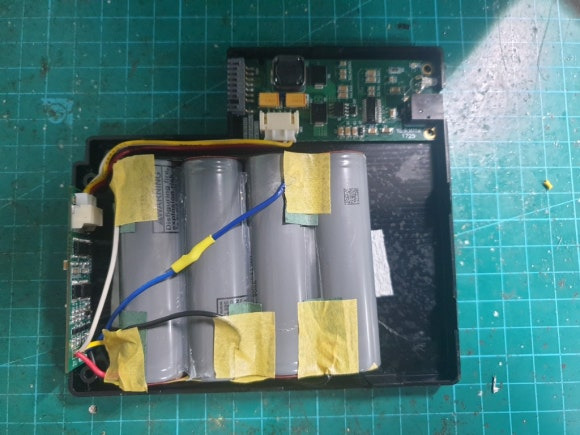

기존 회로와 셀간 연결선이 짧아서 길게 점프시킨 후 작업 했습니다.
작업 방식은 위 k11-4700 모델과 비슷합니다.

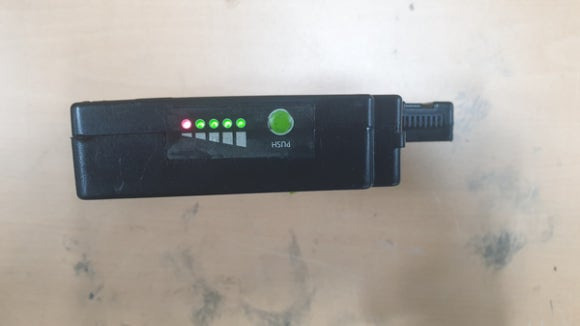

배터리리필 후 충전 테스트까지 마무리했습니다.
충전 잘 되고, 잔량표시등도 정상적으로 표시됩니다.
이것으로 일신테크 광융착접속기 배터리 리필에 대한 포스팅을 마칩니다.
