오늘 소개할 작업은 많은 분들이 사용하시는 일렉트로룩스
리튬이온배터리 팩 리필 작업입니다.

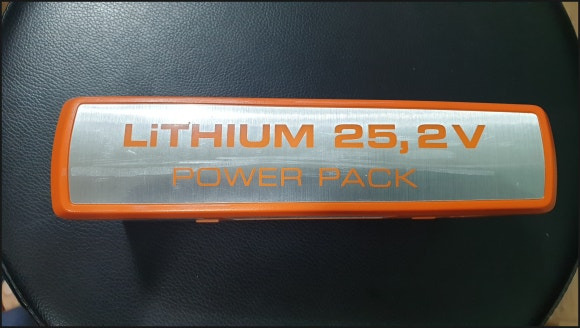

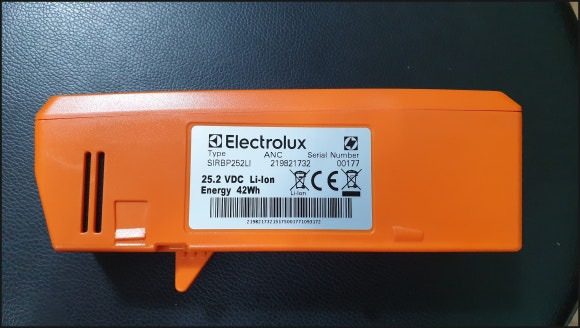

모델명은 ZB5011 ZB5022 이고,
25.2V 사양으로 리튬이온 고방전 배터리가 7개 들어 있습니다.

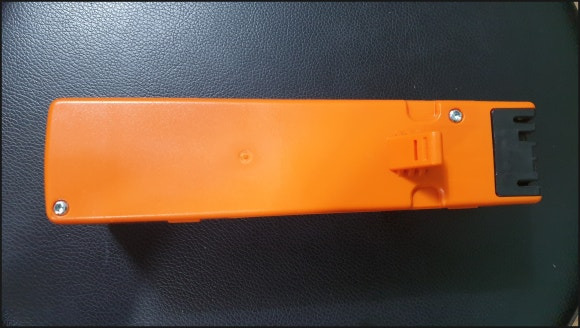

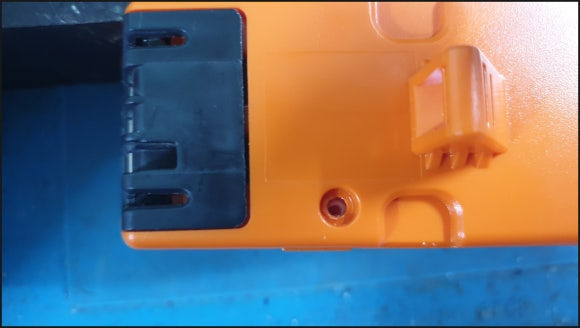

일렉트로룩스 배터리팩 케이스 분리를 위해서는 배터리팩 하단의
나사 2개를 먼저 풀어줘야 케이스 안의 배터리가 완전히 분리가 됩니다.

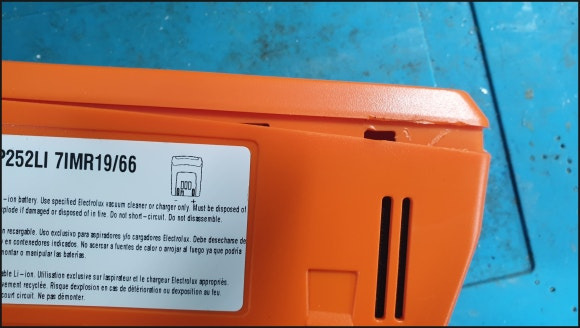

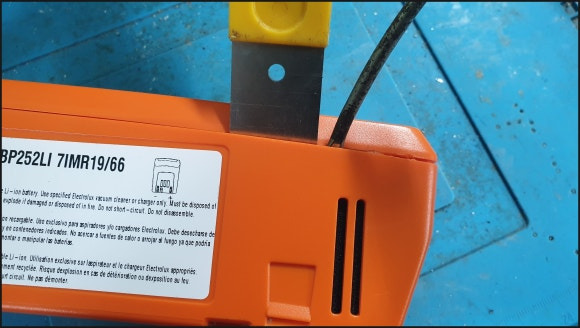

나사2개를 먼저 풀어준 후 아래 사진처럼 수작업 도구를 이용해 배터리케이스의
접착면을 벌려서 열어줘야 합니다.
일렉트로룩스 배터리팩은 후크 방식으로 연결 되어 있어서 날카로운 것으로
틈을 벌려준 다음 드라이버로 케이스를 열어 줍니다.

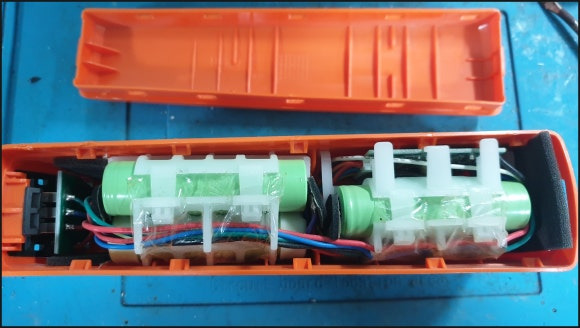

배터리팩 케이스를 열면 위 사진과 같이 배터리와 보호회로가
연결되어 있는 모습을 볼 수 있습니다.
배터리케이스 두껑을 열고 배터리팩을 꺼내 봤습니다.
구성이 조금 복잡해 보입니다.

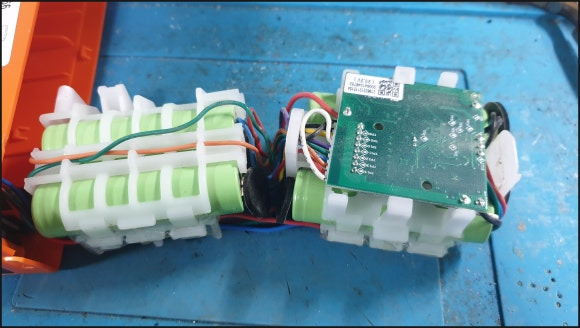

셀은 삼성 18650고방전셀 INR18650-15L 용량 1.5A 짜리 셀 7개가 들어 있습니다.
이제 기존에 들어 있던 셀은 회로와 분리하여 모두 폐기하고,

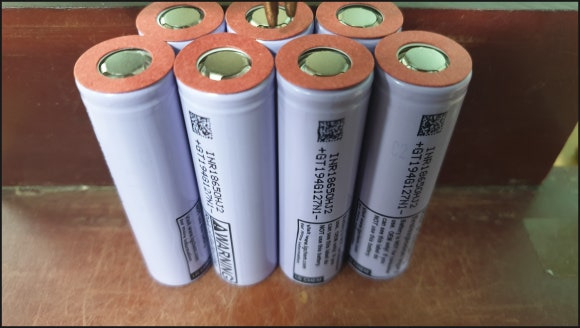

엘지 18650 신품 고방전셀 INR18650HJ2 셀 용량 3A짜리 7개로 교체 작업을 진행합니다.
기존 배터리 용량이 1.5A 에서 리필 후에는 3.0A로 성능이 향상됩니다.

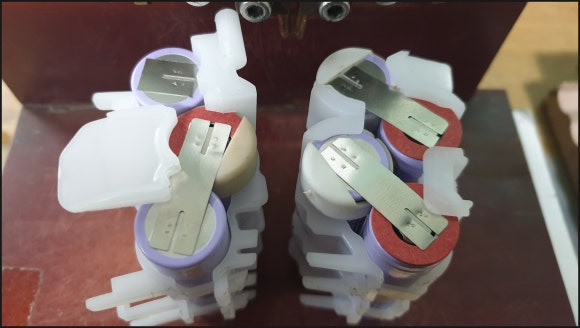

배터리들간의 직렬 연결은 스폿 용접기를 이용하여
순간 용접으로 니켈을 연결해 줍니다.
납땜기를 이용해서 배터리에 납땜을 하면 배터리 셀 내부의 저항이 올라가서
배터리 셀에 손상을 입히기 때문에 반드시 스폿 용접기를 이용하여 작업을 진행합니다.

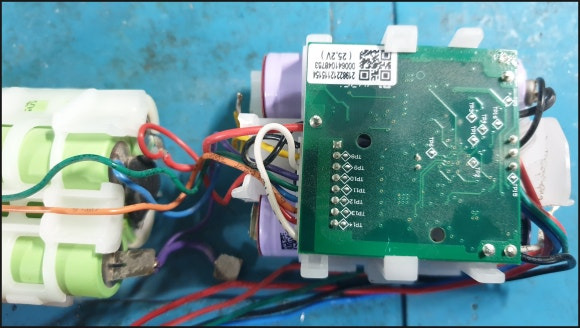

배터리와 회로를 연결하는 작업을 할 때에는 연결선이 많아서 헷갈릴 수 있으니
정신 바짝 차려서 작업을 합니다.
자칫하여 선을 잘못 연결하면 회로 불량이 발생하여, 배터리팩을 사용할 수가 없게 될수도 있으니,
각별히 조심해야 합니다.

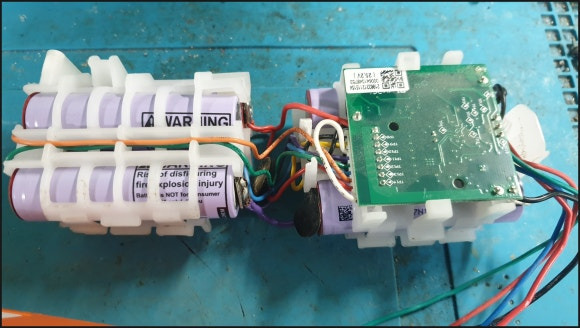

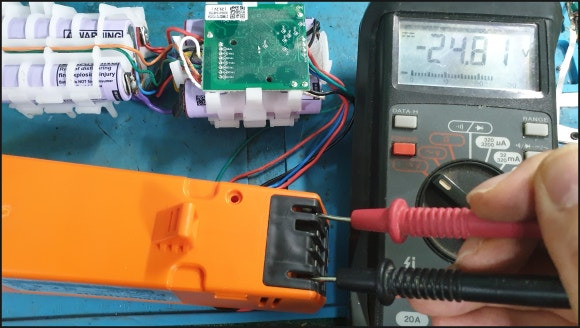

셀을 회로에 연결하고 케이스에 장착하기 전 전압 테스트를 합니다.
배터리 출력부에서 정상 전압(24.8v) 이 잘 나오고 있는 것으로 봐서
배터리 리필 작업은 성공입니다.
이제 남은 작업은 케이스에 배터리를 넣어야 하는데,
이때도 신경써서 잘 넣어야 합니다.
배터리 케이스 안의 하얀플라스틱 구멍이 보이도록 잘 맞춰 넣어야
나사를 조여서 케이스내부의 배터리들이 흔들리지 않게 고정이 됩니다.
여기까지 진행하면 배터리 리필은 완료 됩니다.
일렉트로룩스 무선청소기 모델은 여러가지가 있지만 25.2V 가 사용되는
배터리팩의 구성은 모두 비슷하게 제작됩니다.
