무선 청소기를 사용하다 보면 어느 순간부터 흡입력이 예전 같지 않거나, 충전을 분명히 했는데도 금방 꺼져버리는
경험을 하게 됩니다.
청소기 자체는 멀쩡한데 배터리 수명이 다하거나 사용시간이 짧아져서 청소기를 새로 사야 할지를
고민하시는 분들이 많으실 겁니다.
오늘은 일렉트로룩스 청소기 배터리 교체 작업을 통해, 어떻게 청소기가 새 생명을 얻게 되는지 그 과정을 솔직하게 보여드리려
합니다. 단순히 교체만 하는 것이 아니라, 어떤 배터리가 들어가는지에 따라 성능 차이가 확연하다는 점도 함께 알려드리겠습니다.

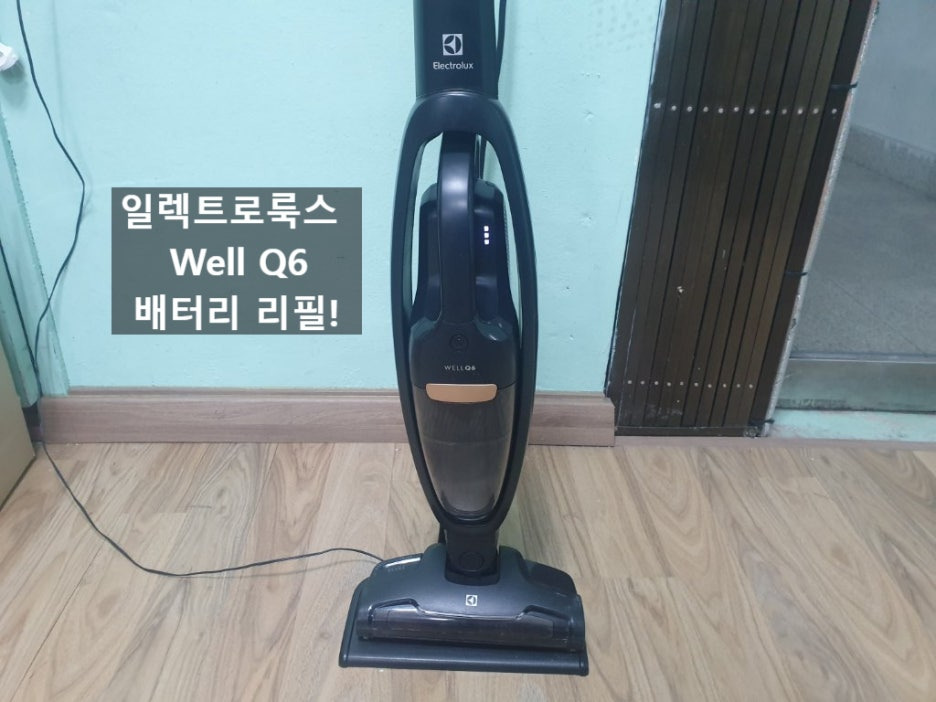

오늘 작업할 모델은 일렉트로룩스 well Q6 무선 스틱 청소기 배터리입니다.
디자인이 깔끔하고 핸들링이 부드러워 많은 분들이 사용하는 모델이지만 사용 기간이 1~2년을 넘어가면 배터리 성능 저하가
필연적으로 찾아옵니다.
이때 무선청소기 전체를 버리는 것이 아니라 배터리 리필을 통해 성능을 업그레이드해서 새 배터리를 사용하는 것처럼
무선청소기를 사용할 수 있습니다.

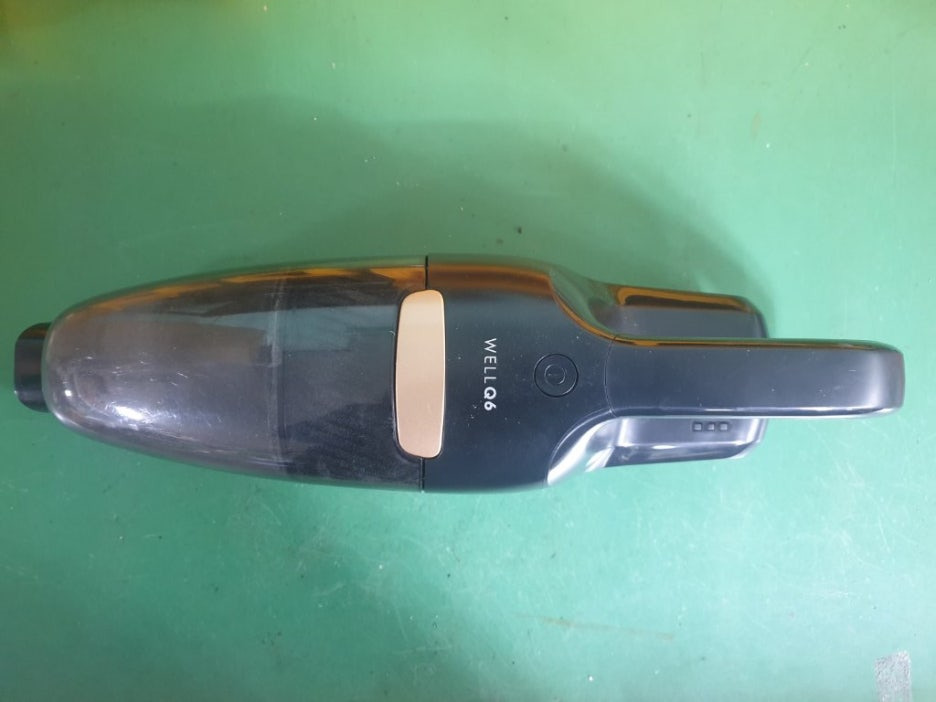

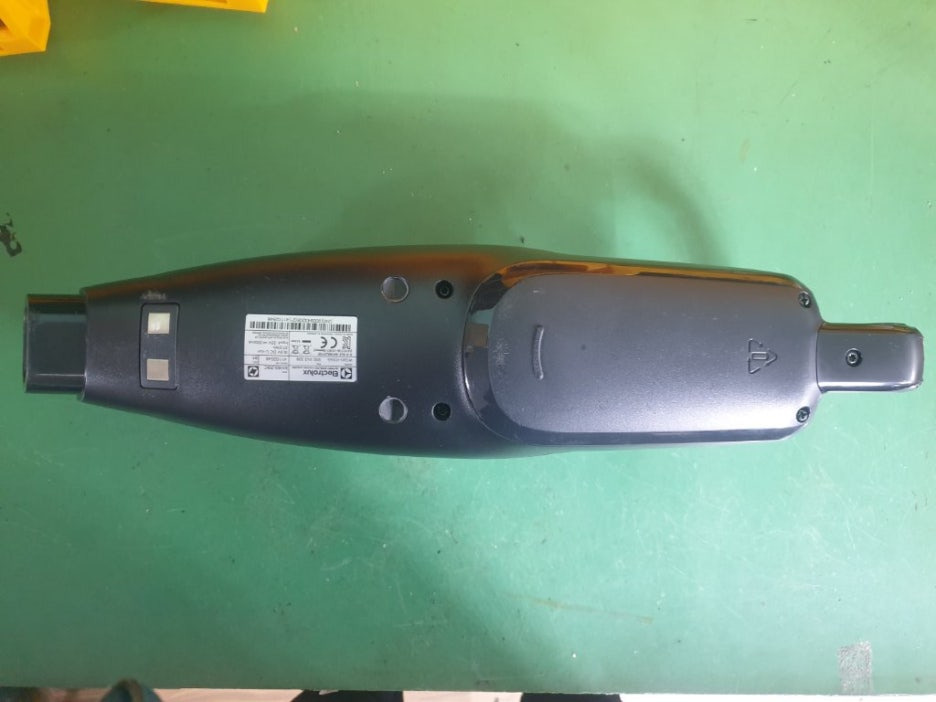

일렉트로룩스 WELL Q6 무선청소기의 가장 큰 장점은 바로 2 in1 구조라는 점입니다.
평소에는 스틱형으로 바닥 청소를 하다가, 필요할 때는 본체 중앙에 있는 핸디형 청소기를 분리해서 좁은 틈새나 차량 청소용으로 사용할 수 있습니다.
배터리 교체 작업은 바로 이 분리형 핸디 청소기를 분해하여 진행하게 됩니다.

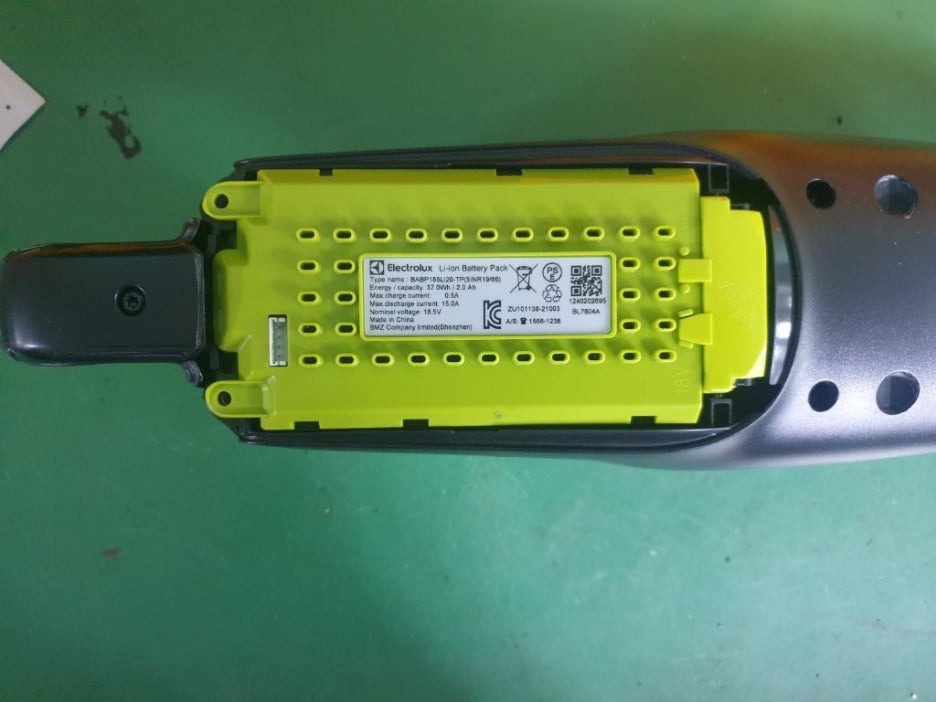

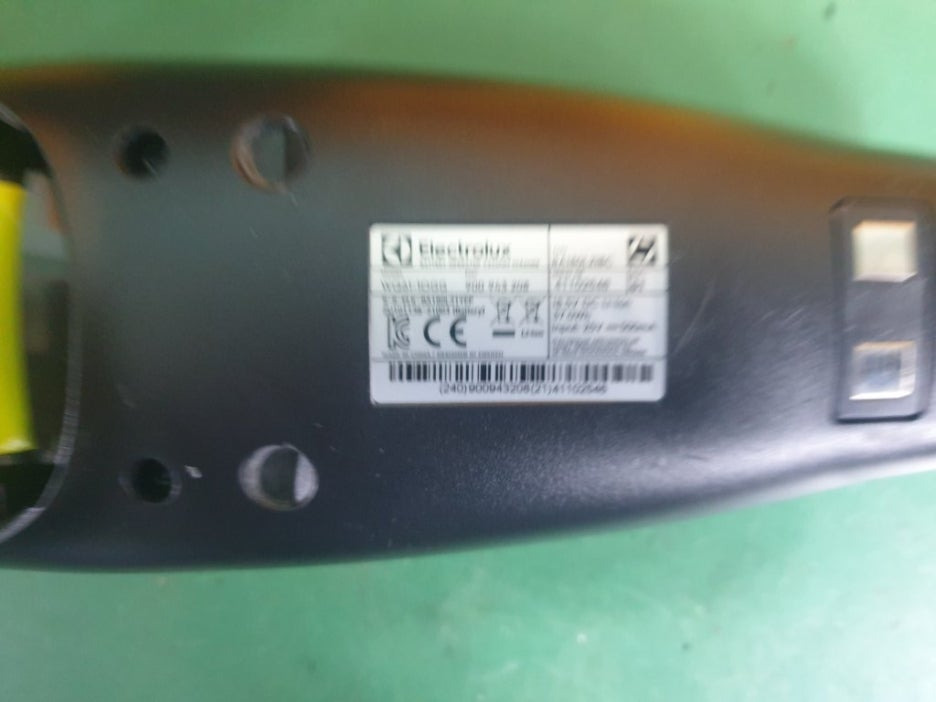

핸디형 본체의 뒷면을 보면 모델명과 배터리 사양 등 기본적인 정보가 적혀 있습니다.
작업을 시작하기 전, 제품의 정확한 스펙을 확인하는 것은 필수입니다.
일렉트로룩스 청소기 배터리는 모델마다 전압과 구조가 다르기 때문에, 무작정 분해하기보다는 내 기기에 맞는 배터리 구성을 미리 파악하는 것이 중요합니다.
분해: 숨겨진 나사를 찾아라
이제 본격적인 분해를 시작해 보겠습니다.
겉보기에는 매끈해 보이지만, 청소기 바닥면을 자세히 보면 나사 구멍이 숨어 있습니다.
이 나사 2개를 풀어주는 것이 배터리 분리 작업의 첫 단계입니다.
나사가 작으니 분실하지 않도록 잘 보관해야 합니다.
나사를 풀고 나면 내부 배터리 팩을 꺼낼 수 있는데, 이때 주의할 점이 있습니다.
사진에 보이는 초록색 케이스 부분이 내부 커넥터와 연결되어 있는 구조입니다.
억지로 힘을 주면 파손될 수 있으니, 몸통을 잡고 위로 살살 올리면서 잡아당겨야 안전하게 분리됩니다.

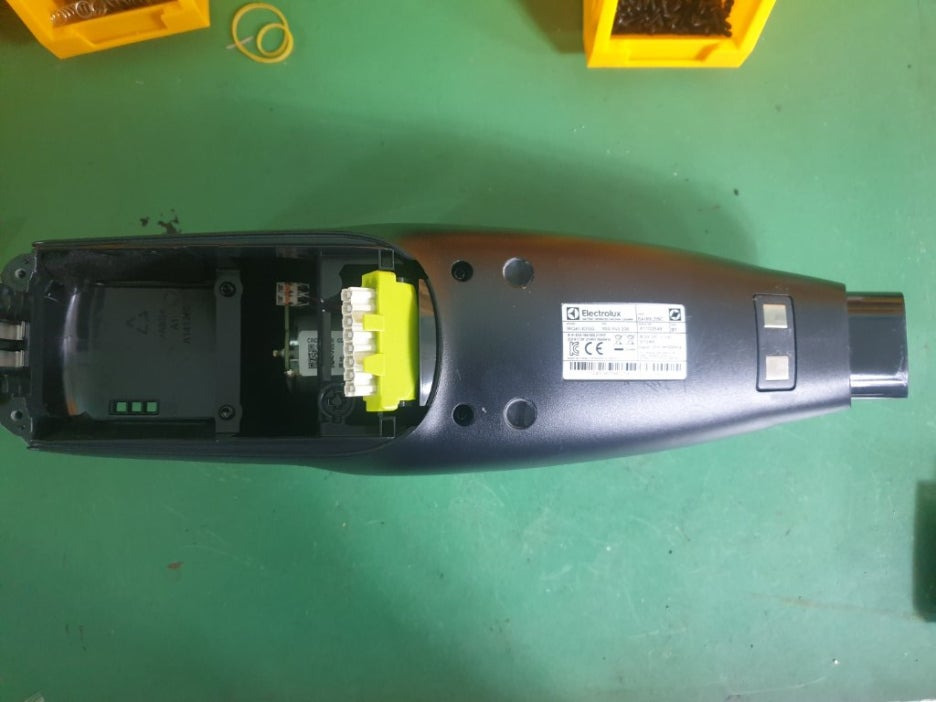

케이스에서 배터리 팩 본체가 완전히 분리된 모습입니다.
먼지가 조금 쌓여 있기는 하지만, 내부 회로와 공간은 비교적 깔끔한 상태를 유지하고 있습니다.
이제 기존 배터리의 상태를 확인하고 새로운 배터리를 이식할 준비를 합니다.
원인 분석: 왜 힘이 약해졌을까?

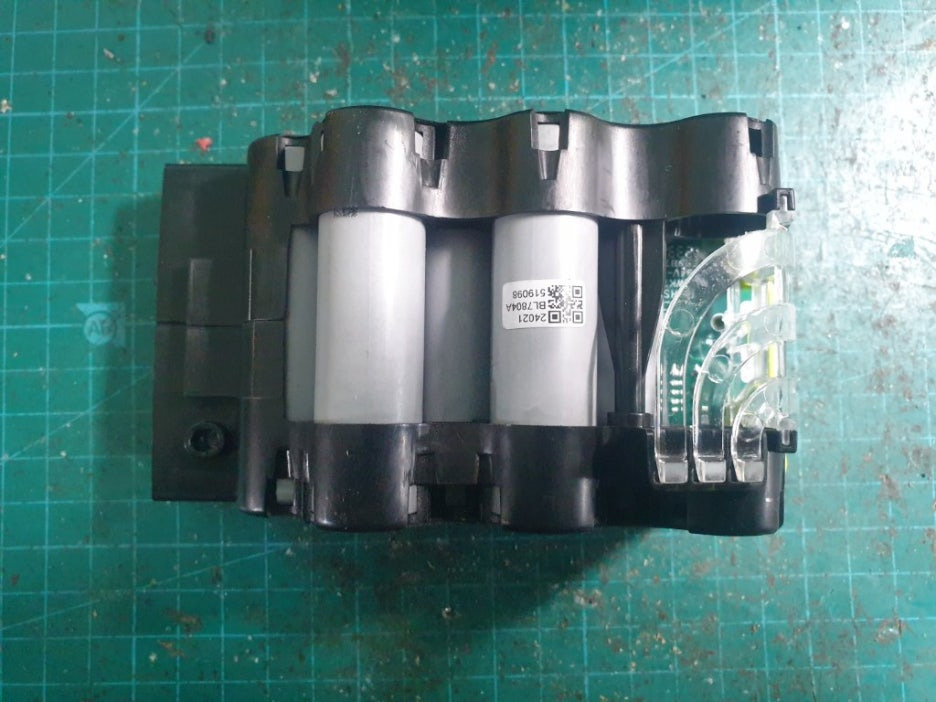

기존에 장착되어 있던 배터리 팩의 모습입니다.
초록색 케이스 안에 중국산 배터리 5개가 직렬(5S)로 구성되어 있습니다.
대부분의 가전제품이 그렇듯, 원가 절감을 위해 일반적인 중국산 셀이 사용되는 경우가 많습니다.

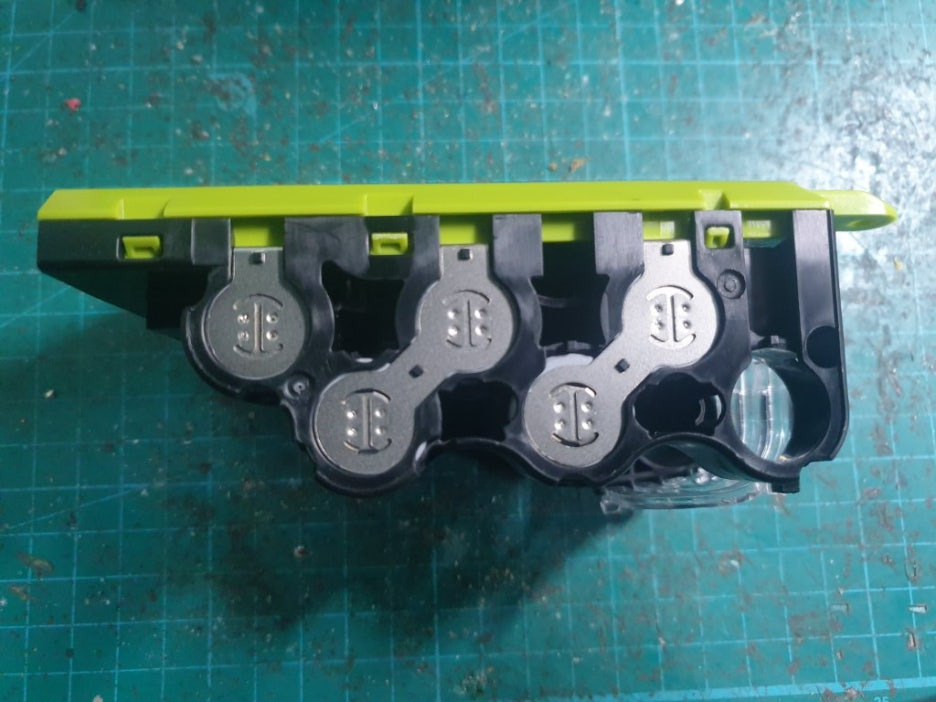

측면에서 보면 배터리 셀들이 촘촘하게 연결된 구조가 더 잘 보입니다.
이런 중국산 배터리들은 초기에는 성능이 괜찮을지 몰라도, 충방전 횟수가 늘어날수록 전압 강하가 빠르게 일어나 청소기의 흡입력을 떨어뜨리는 주원인이 됩니다.
이 과정은 쇼트(단락) 위험이 있으므로 매우 신중해야 합니다.

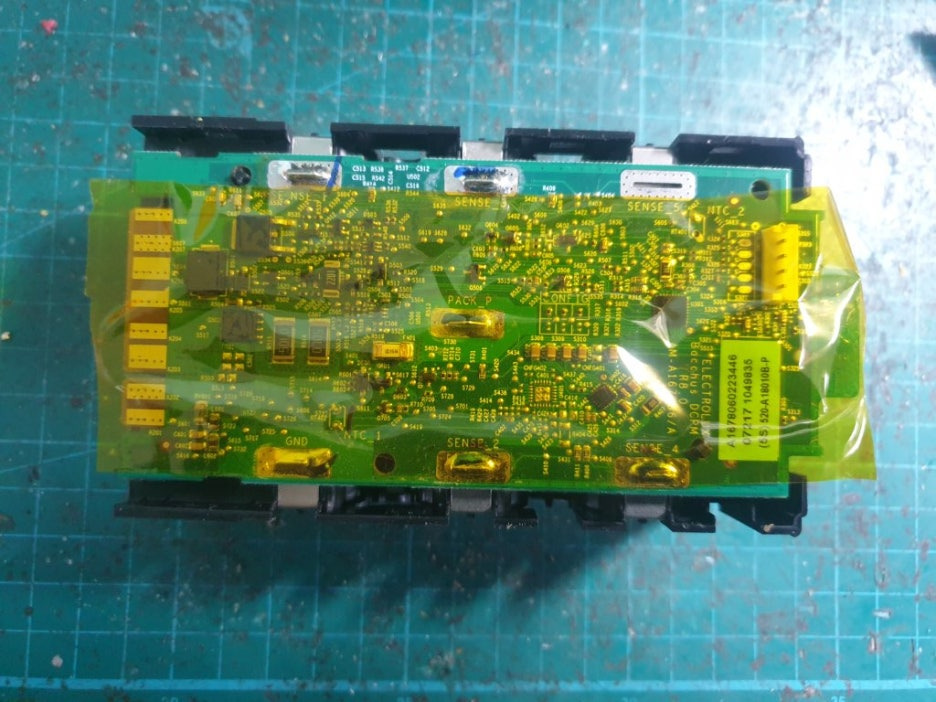

작업 도중 회로에 문제가 생기지 않도록 캡톤 테이프(절연 테이프)를 꼼꼼하게 붙여 회로 기판을 보호한 상태에서 작업을 진행합니다. 안전이 최우선이니까요.

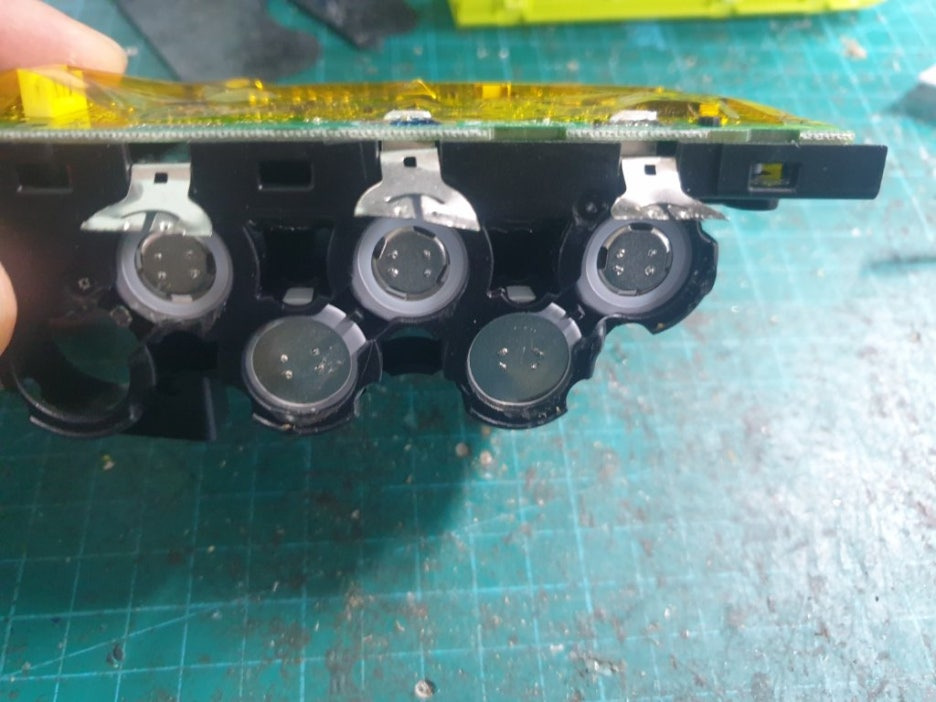

기존 배터리에 연결된 니켈 플레이트를 제거하는 모습입니다.
스폿 용접이 되어 있어 떼어내기가 쉽지 않지만, 회로 기판에 손상이 가지 않도록 조심스럽게 니켈 조각을 제거해야 합니다.

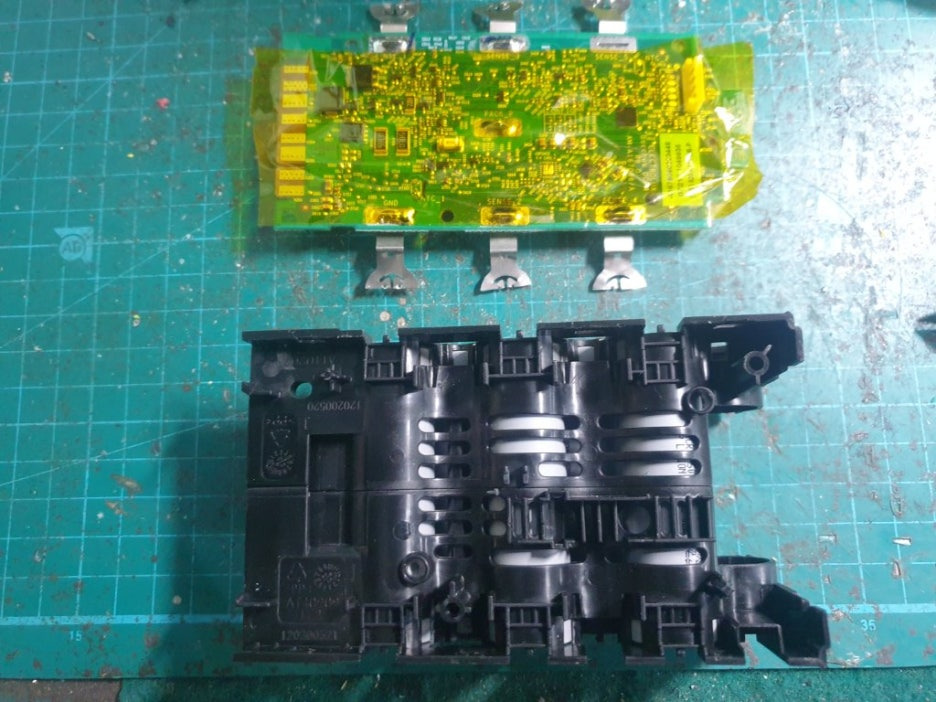

드디어 배터리 셀과 회로 기판이 깔끔하게 분리되었습니다.
이제 수명이 다한 구형 배터리는 폐기하고, 훨씬 더 강력한 성능을 가진 새 배터리를 준비할 차례입니다.
성능 업그레이드: 삼성 배터리로 교체
위쪽에 보이는 것이 기존 중국산 배터리, 아래래 준비된 것이 교체할 삼성 고방전 INR18650-25R 배터리입니다.
청소기처럼 모터를 강하게 돌려야 하는 기기에는 일반 배터리가 아닌, 순간적으로 높은 전류를 뿜어낼 수 있는 '고방전' 배터리를 사용해야 합니다.
삼성 INR18650-25R 셀은 파워와 내구성이 검증된 제품이라 일렉트로룩스 청소기 배터리 교체용으로 가장 추천하는 모델입니다.
리필 후 용량은 기존 2000mAh 에서 2,500mAh로 기존 대비 25% 성능 업그레이드 됩니다.

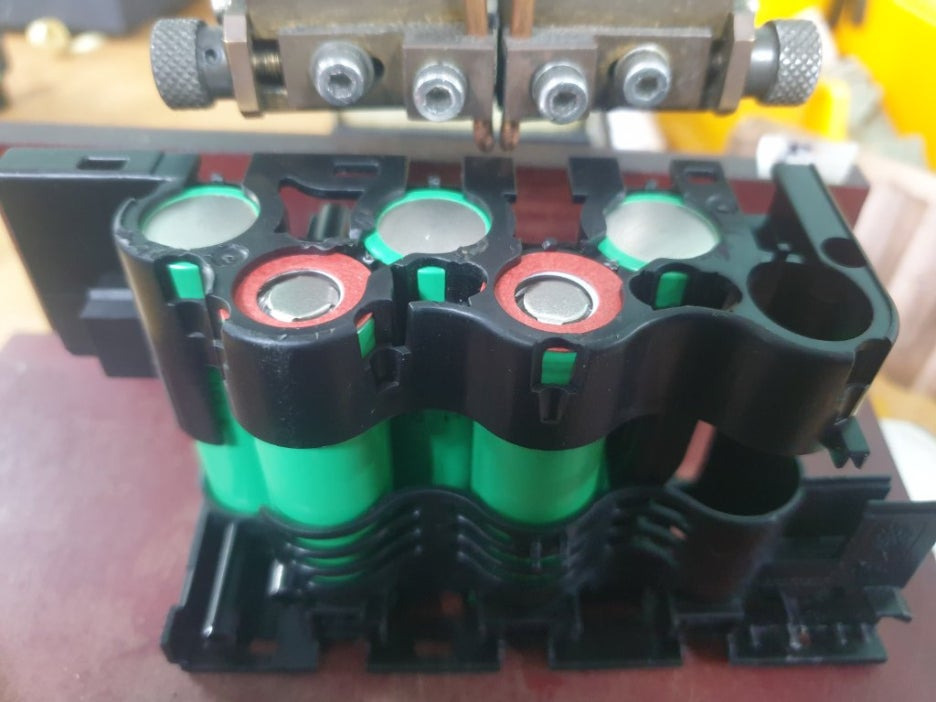

새로운 삼성 배터리 5개를 준비하여 기존과 동일한 5S(5개 직렬) 구조로 배열합니다.
그리고 니켈 플레이트를 올린 뒤 스폿 용접 작업을 진행합니다.
배터리끼리 단단하게 연결되어야 전력 손실 없이 모터로 힘을 전달할 수 있습니다.

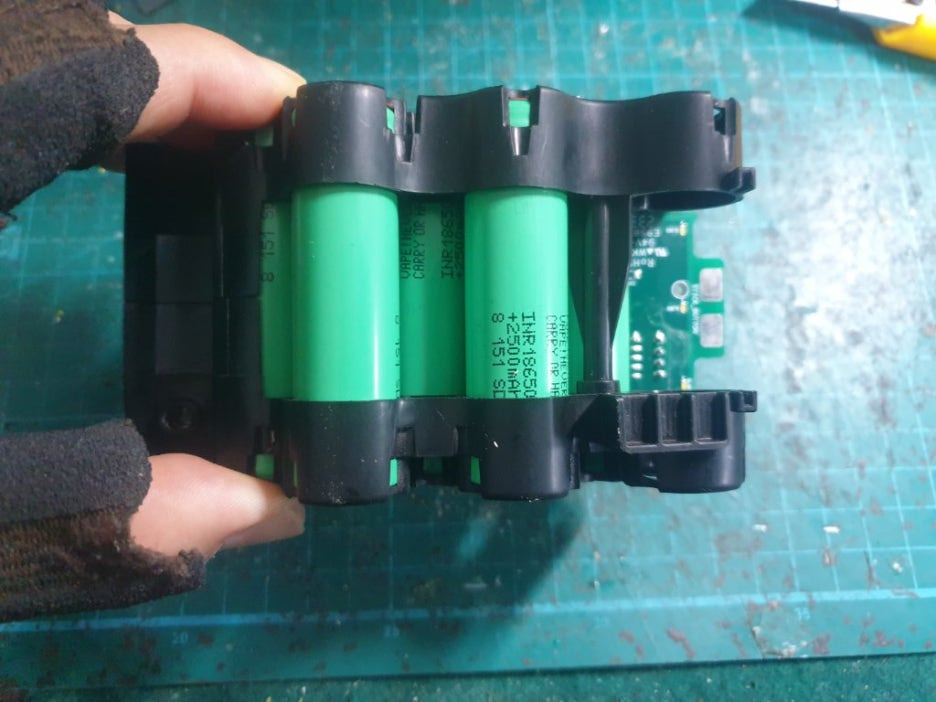

스폿 용접 작업이 깔끔하게 완료된 상태입니다.
배터리 셀들이 견고하게 연결되었습니다.
이렇게 고방전 배터리로 리필을 하게 되면, 단순히 작동 시간만 늘어나는 것이 아니라 모터의 회전 힘 자체가 달라져 청소기의 흡입력이 처음 샀을 때보다 더 좋아지는 효과를 볼 수 있습니다.
마무리 및 재조립

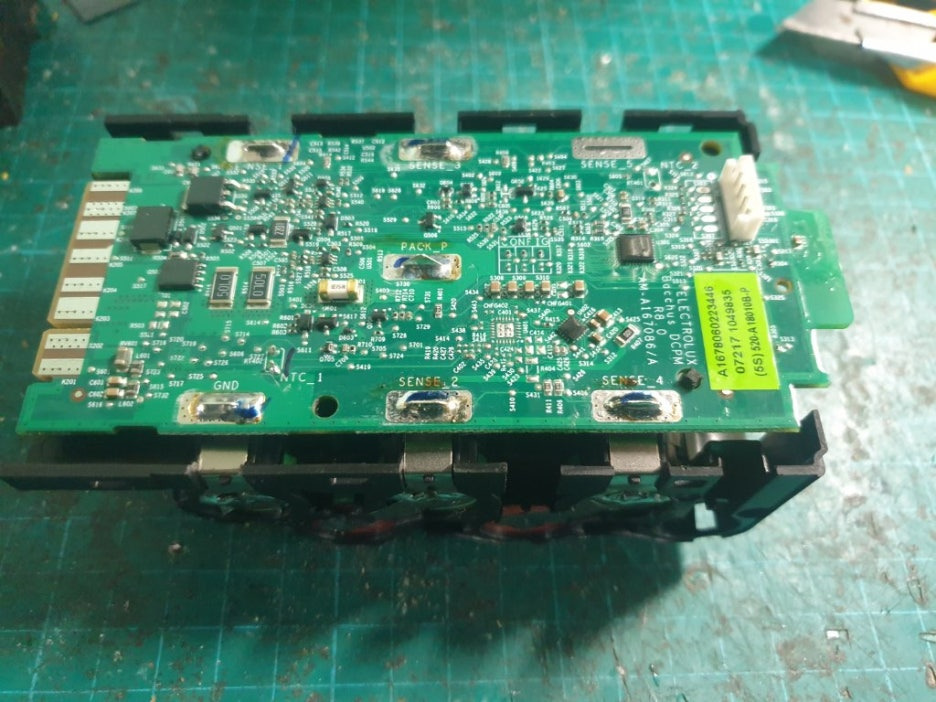

새로 만든 배터리 팩을 기존 회로 기판과 다시 연결합니다.
이때도 플러스, 마이너스 극성을 정확하게 확인하고 납땜이나 용접을 통해 확실하게 결선해야 합니다.
회로가 정상적으로 배터리를 인식하도록 꼼꼼하게 마무리합니다.

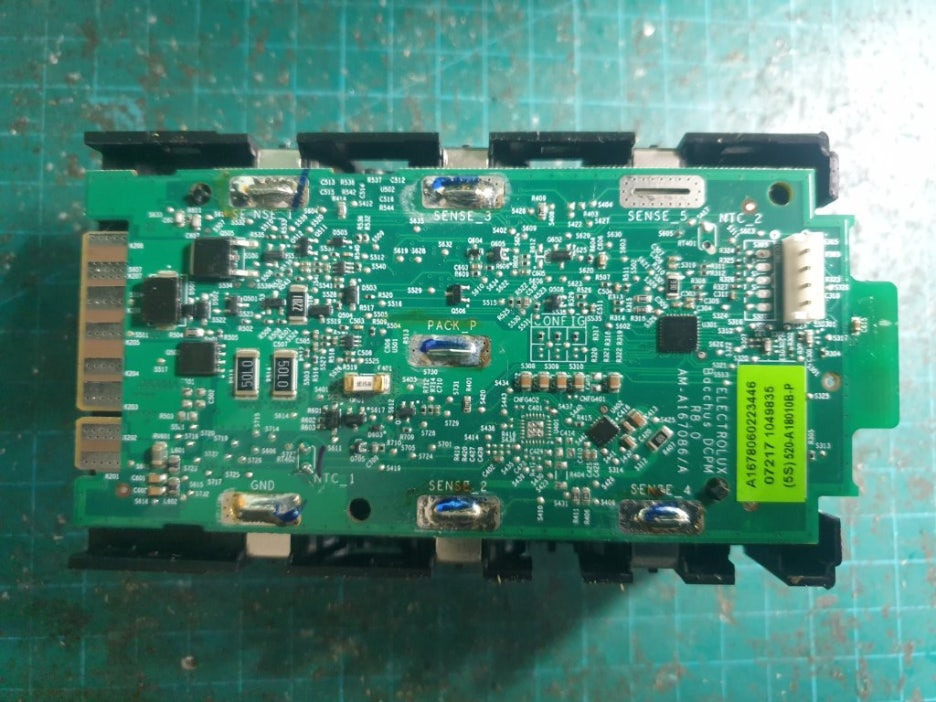

모든 연결이 끝나고 회로 기판이 배터리 팩 위에 안착된 모습입니다.
이제 분해의 역순으로 케이스에 조립하면 작업은 끝납니다.
일렉트로룩스 청소기 배터리를 리필하는 것은 단순히 고장 난 것을 고치는 수리를 넘어, 기기의 성능을 업그레이드하는 튜닝 과정과도 같습니다.
중국산 배터리 대신 신뢰할 수 있는 국산 고방전 배터리를 사용함으로써, 더 강력한 힘으로 오랫동안 청소기를 사용할 수 있게 되었습니다.
청소기가 힘이 없어 답답하셨다면, 기기를 버리기 전에 배터리 리필을 고려해 보시는 것을 추천합니다.
환경도 살리고 성능도 높이는 현명한 선택이 될 것입니다.
