안녕하세요!
시간이 많이 남아서 블로그 포스팅 하나 해볼까 합니다.
오늘 소개할 제품은 일렉트로룩스 무선 스틱청소기 퓨어 Q9(PQ-3EM, PQ-3OB, PQ-3BW) 모델에 사용되는
배터리 리필 작업입니다.
일렉트로룩스 PURE Q9 청소기는 대부분의 무선청소기처럼 2 in1 구조입니다.
큰 스틱청소기로 사용하다가 좁은 장소는 핸디청소기를 이용해서 청소하는 구조이지요.

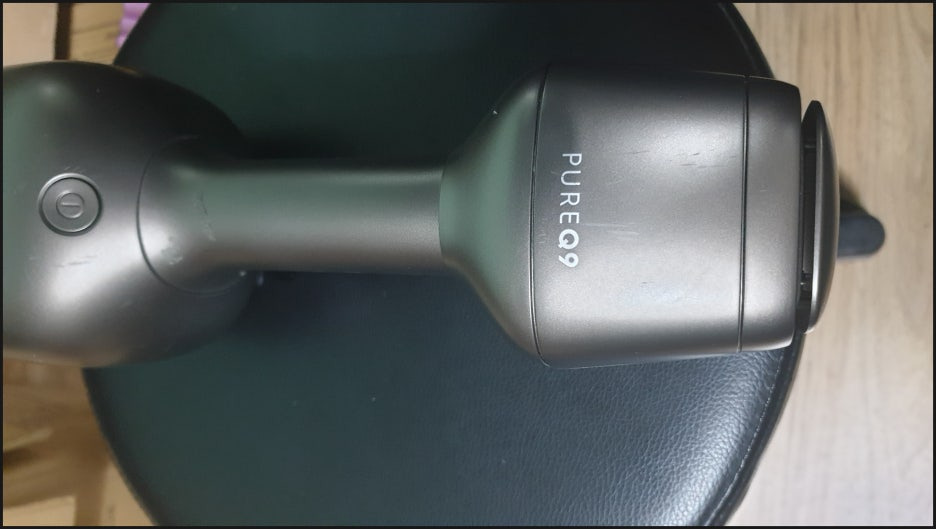

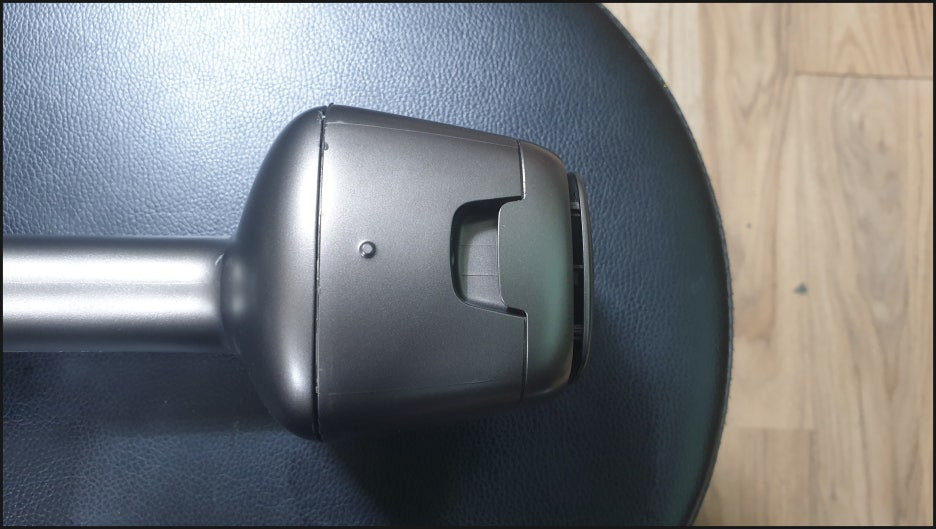

배터리는 위 사진처럼 핸디청소기 손잡이 밑에 위치하고 있습니다.
그래서 배터리리필받으실 때는 핸디청소기만 택배로 보내주시면 된답니다.
이제 배터리 케이스를 열어서 배터리를 꺼내 보도록 하겠습니다.

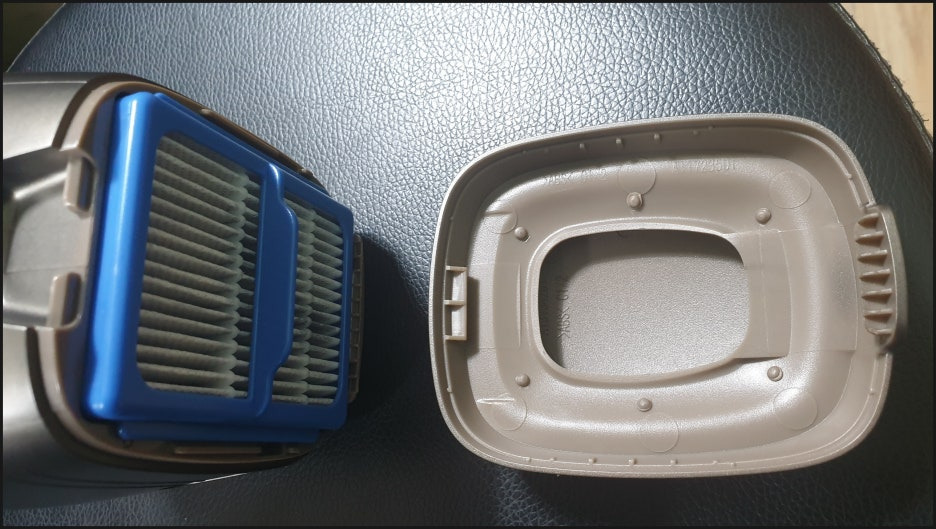

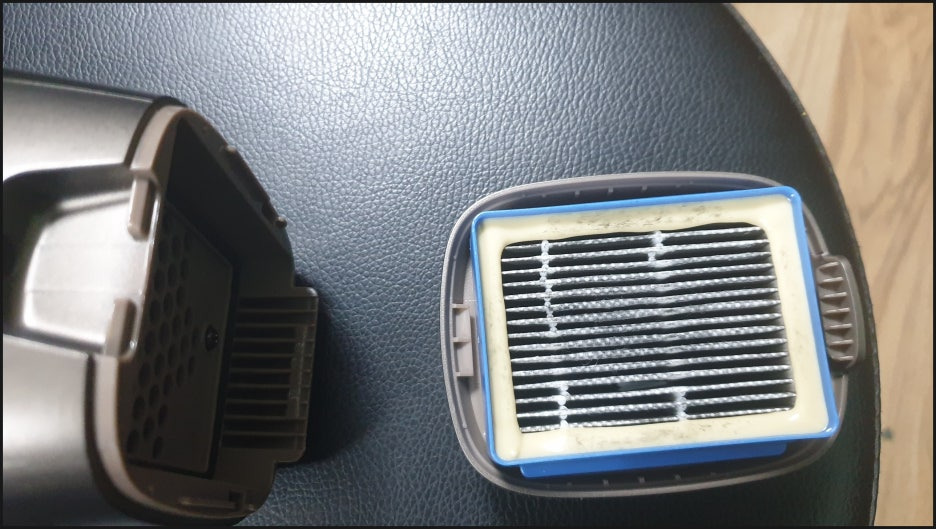

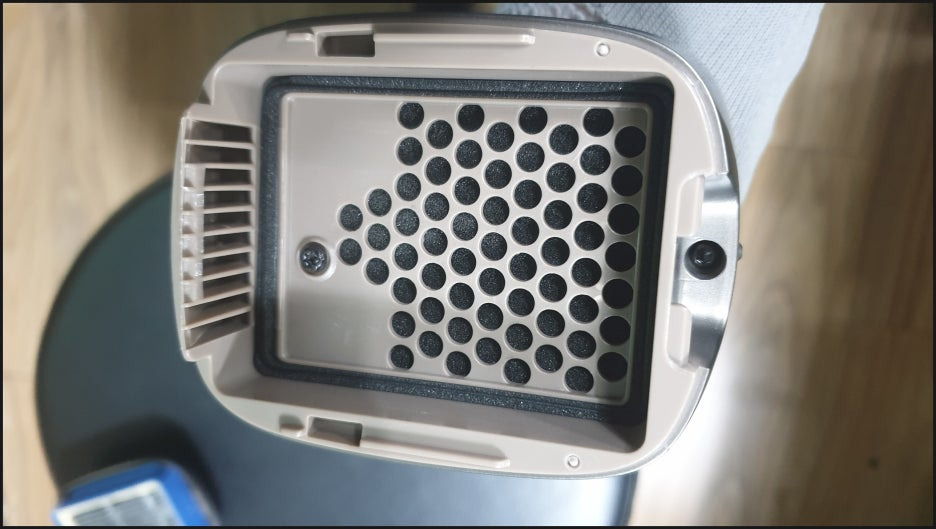

배터리 부분 하단의 덮게를 손으로 제쳐 빼면 필터가 보이고, 반대편으로 나사 체결된 부분이 보입니다.
저 나사 2개를 풀어주면 배터리를 쉽게 분리할 수 있습니다.

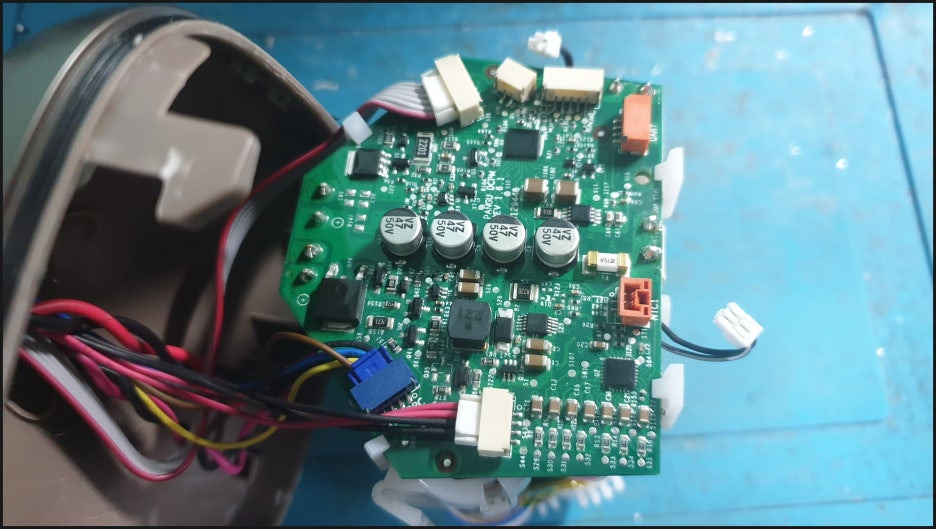

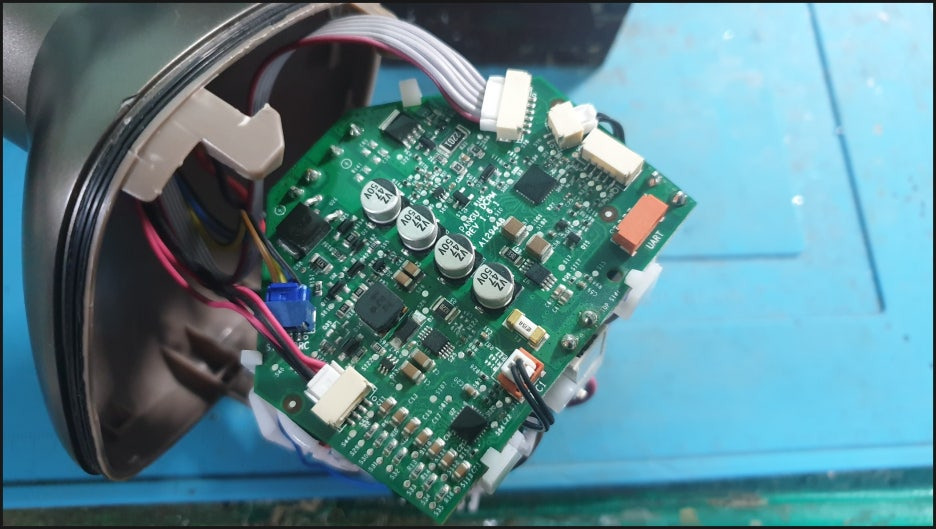

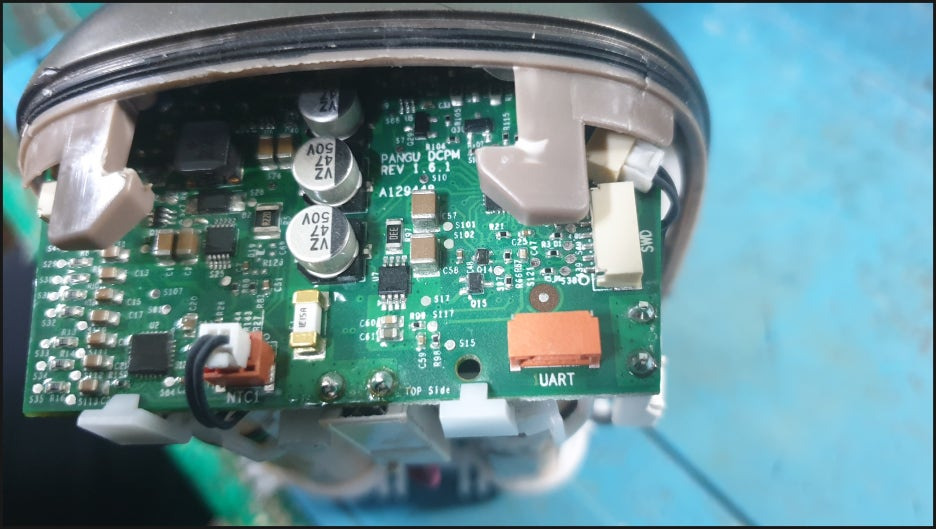

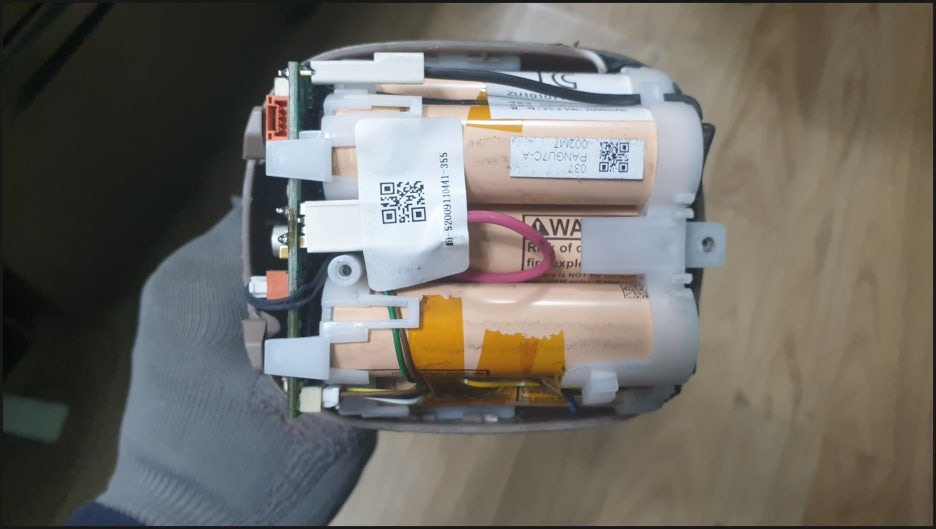

나사를 풀고 내용물을 확인합니다. 회로(BMS)에 케이블들이 여러 개 연결되어 있네요
케이들 단자들은 모두 맞는 짝을 찾으면 되기 때문에 크게 헷갈릴 일은 없습니다.

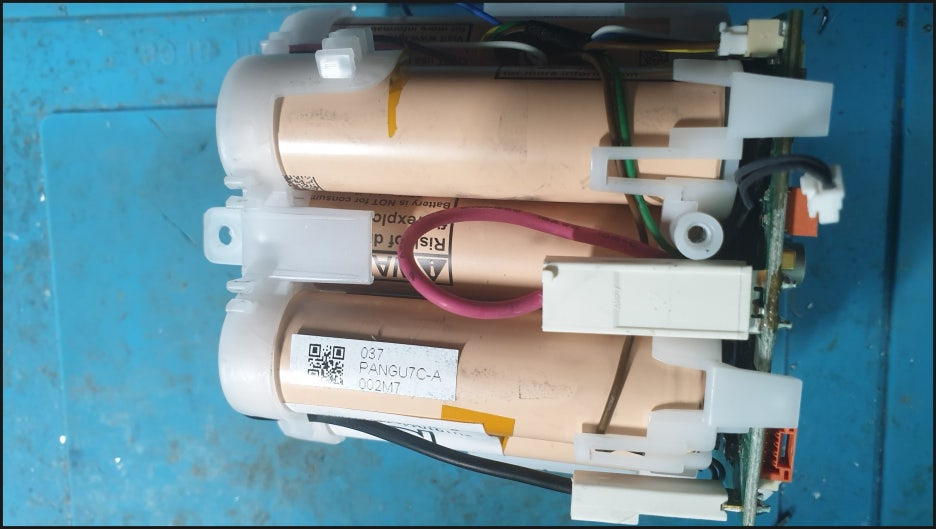

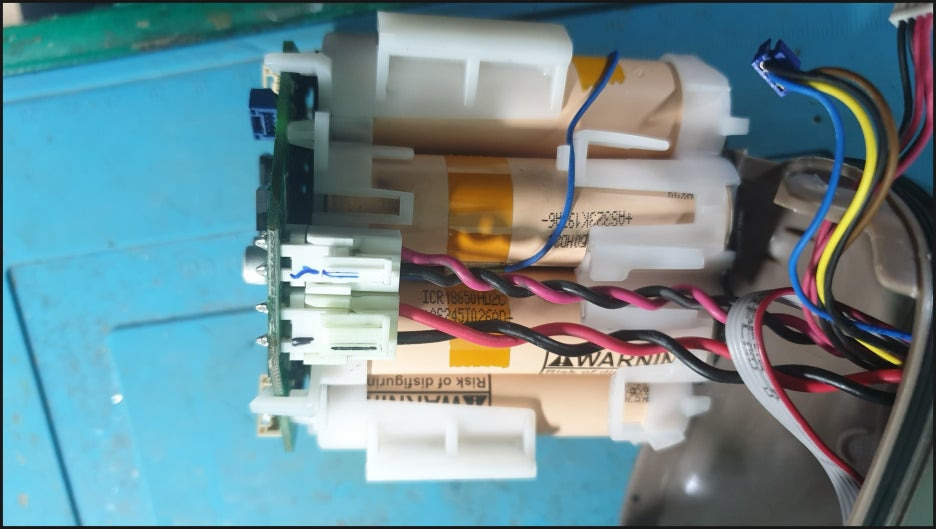

기존 사용된 셀은 엘지 18650 고방전 2,100mAh 용량 셀 7개가 직렬 구성으로 들어 있습니다.
25.2V = 3.6V x 7 셀입니다.
이제 이 배터리팩을 용량 3,000mAh인 삼성 INR18650-30Q 고방전셀을 사용해서 교체해 줍니다.
순간 출력이 높은 모터를 사용하는 무선청소기나 전동공구에 사용하는 배터리에는 출력이 높은 고방전 셀을 이용해야
안전하고 제대로 된 성능을 이용할 수 있습니다.
만약 고방전 셀이 아니라 일반 방전의 셀을 이용한다면 청소기 사용 시 힘도 부족하고, 사용 기간도 오래가지 못한다는 점
꼭 명심해 주시기 바랍니다.
삼성 INR18650-30Q셀에 대한 상세 스펙은 아래 링크 참고하세요
이제 배터리 셀들을 분리할 차례입니다.

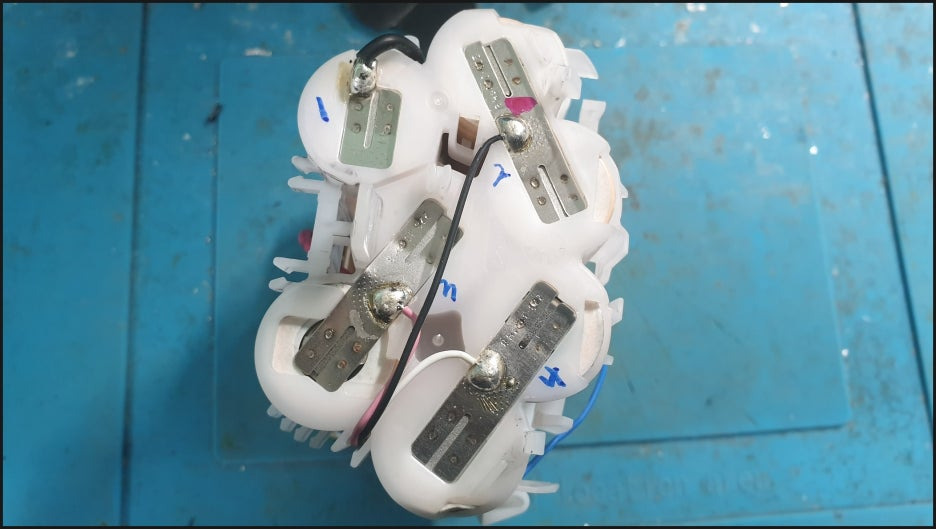

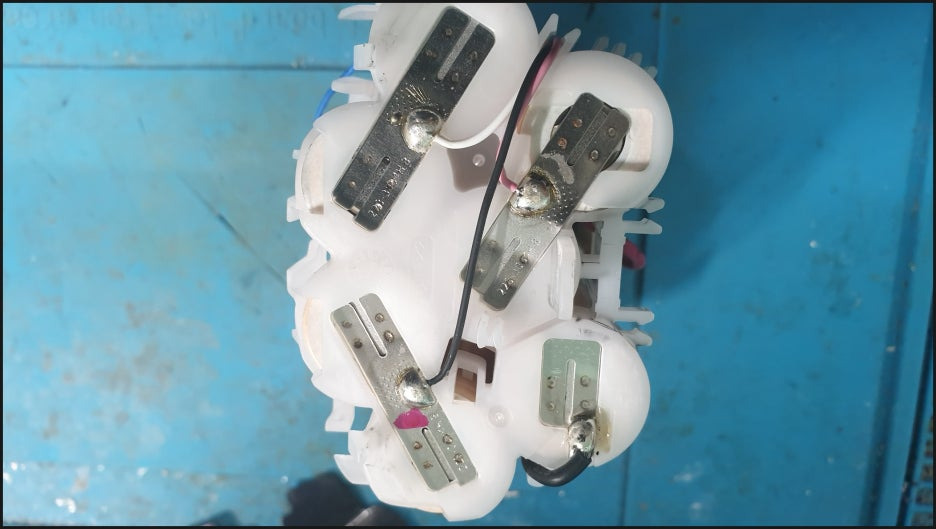

배터리와 회로(bms) 연결선들이 많기 때문에 헷갈리지 않게 번호를 표시해 둡니다.
.

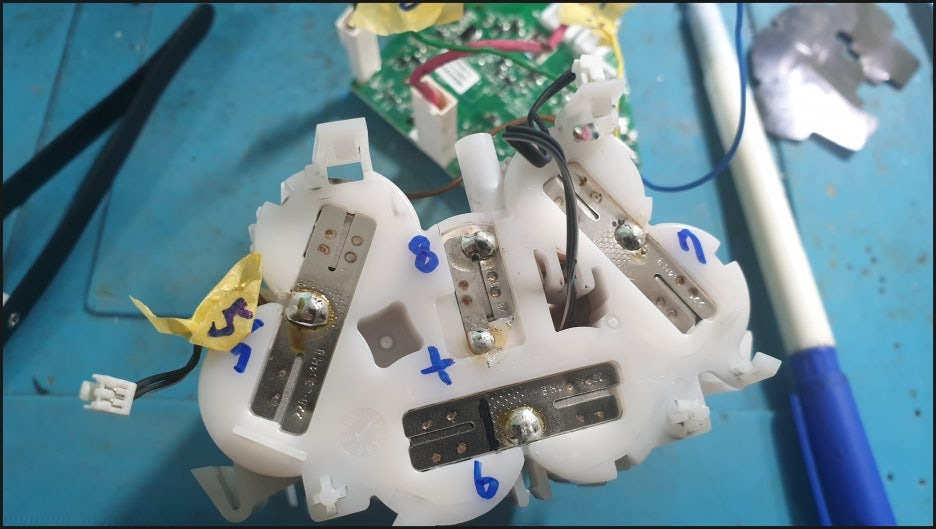

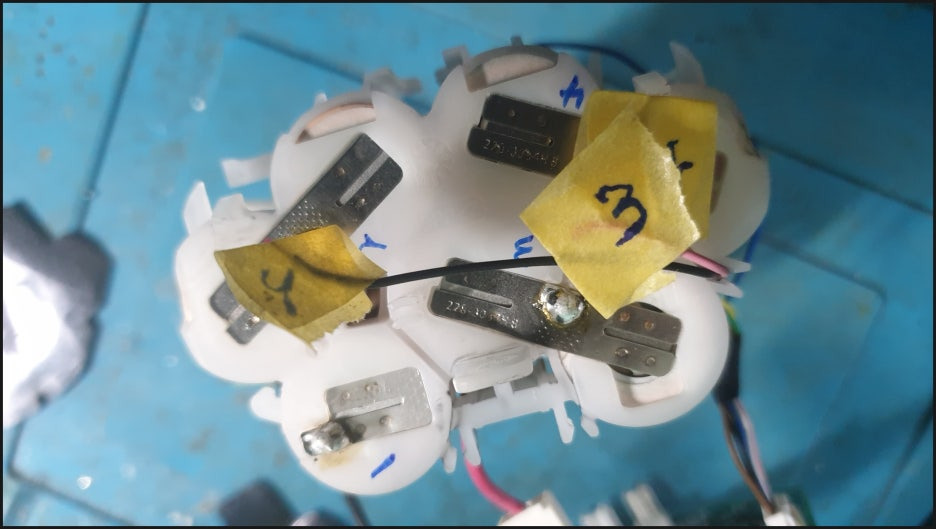

배터리 연결선 분리 전에 이렇게 표시를 해두고, 연결선 분리 후에는 사진처럼 각 케이블에도 번호를 적어 놓습니다.
배터리와 회로(bms) 분리 후 재조립할 때 이렇게 해놔야 헷갈리지 않고 마음 편히 작업할 수 있습니다.

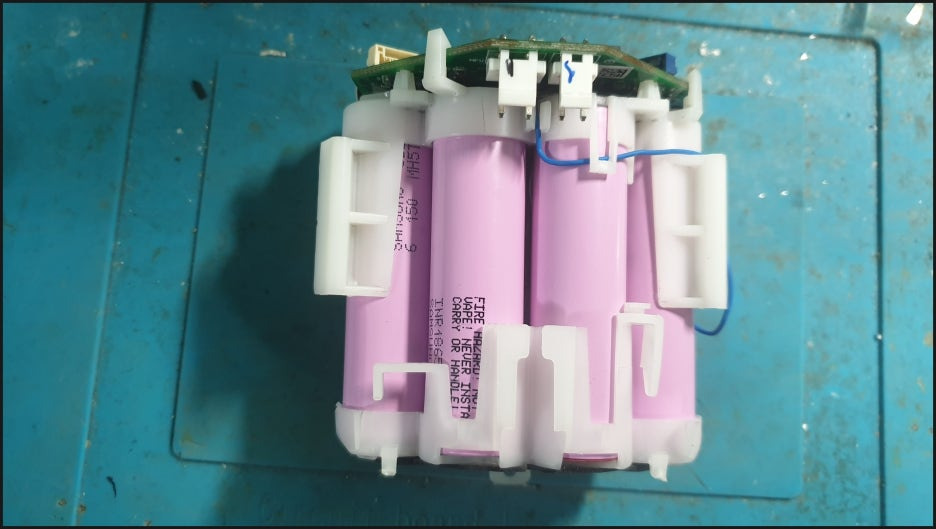

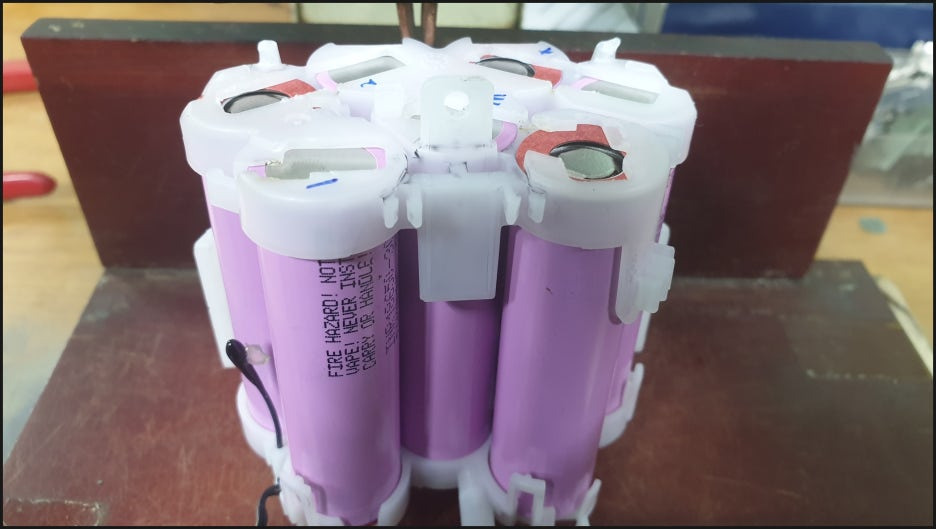

이제 교체할 삼성 INR18650-30Q셀을 이용해서 플라스틱 가이드 제자리에 맞게 넣어준 후 스폿 용접으로 연결해 줍니다.

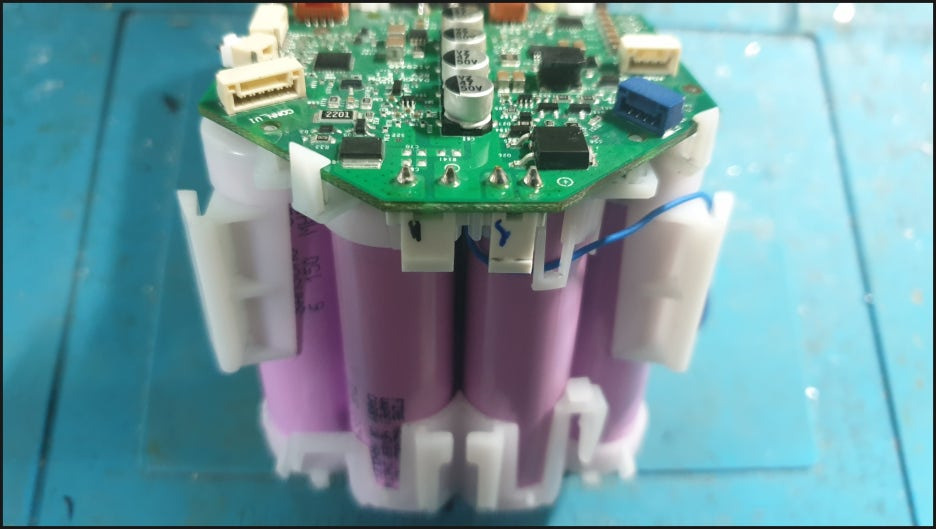

배터리 분리 전에 적어둔 번호 순서대로 케이블 납땜하고, 각종 커넥터들을 연결시켜 주면 배터리 리필 작업은 완료됩니다.
배터리 케이스 조립은 분리의 역순으로 진행하면 순조롭게 마무리가 됩니다.
간혹 잘 사용되던 무선청소기 또는 어떤 가전제품이 어느 날 갑자기 동작을 안 해서 당황스러우셨던 기억이 있으실 겁니다.
그럴 땐 무조건 새로운 제품 구입을 생각하시기보다는, 배터리 교체를 통해서 제품을 새것처럼 다시 사용할 수 있는지
확인해 보시는 것이, 경제적으로나, 환경적으로나, 모든 면에서 좋은 선택이 될 것입니다.
배터리(2차 전지)를 사용하는(충전에서 사용하는 제품) 거의 모든 제품은 이렇게 배터리교체(리필)가 가능한 모델이니,
궁금한 것이 있으면 아래 연락처로 문의하시면 성심껏 알려 드리도록 하겠습니다.
