병원이나 응급 현장에서 사용하는 의료장비는 무엇보다 신뢰성이 중요합니다.
그중에서도 장비에 전원을 공급하는 배터리는 소모품이기 때문에 시간이 지나면 효율이 떨어질 수밖에 없는데요.
오늘은 정밀한 작업이 요구되는 필립스 M3538A 리튬이온 배터리의 리필 과정을 상세히 소개해 드리려 합니다.

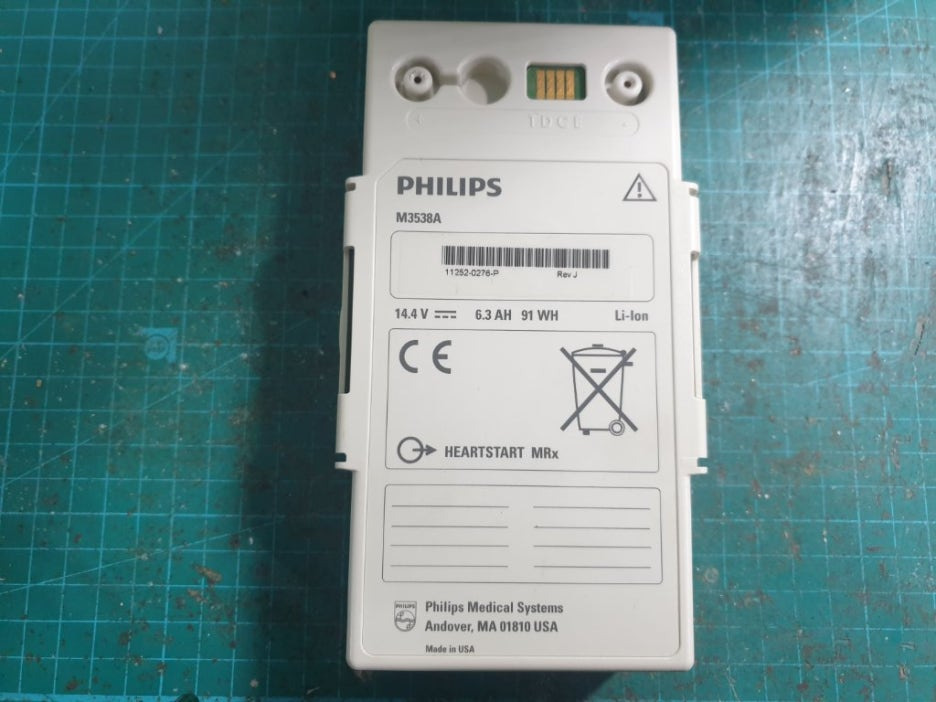

이번에 수리 의뢰가 들어온 필립스 M3538A 리튬이온 배터리입니다.
외형에서 알 수 있듯이 일반적인 가전제품용이 아닌, 전문적인 의료장비에 들어가는 배터리입니다.
의료용 장비는 작은 오차도 허용되지 않기에 작업 시작 전부터 꼼꼼하게 상태를 점검합니다.
까다로운 케이스 분해 과정

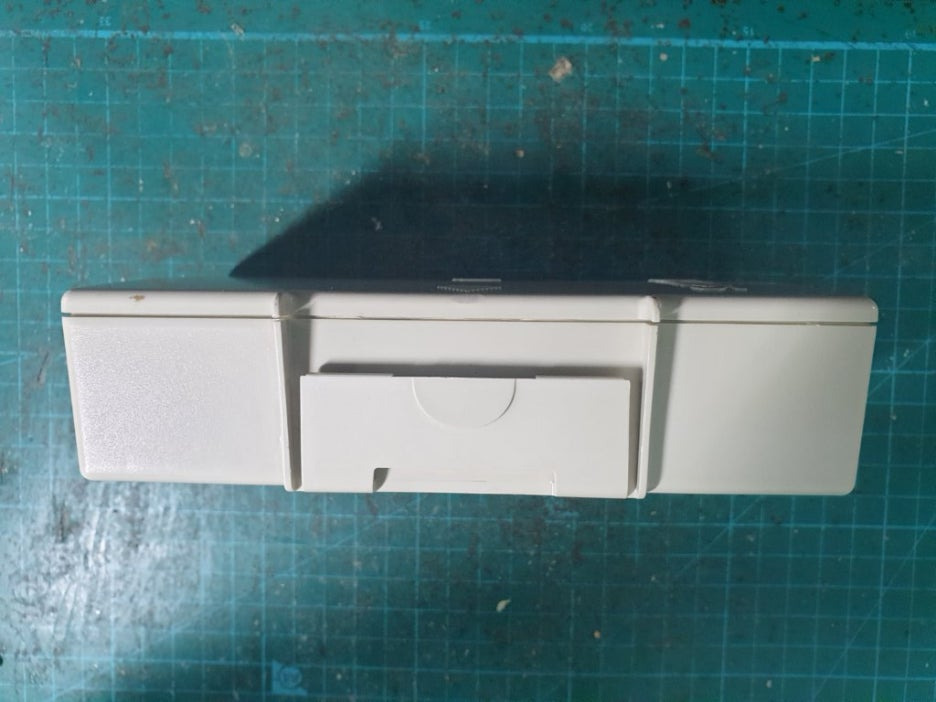

본격적인 작업을 위해 케이스를 분리해야 하는데, 이 모델은 조립용 나사가 전혀 보이지 않습니다.
사진을 보시면 플라스틱 케이스가 초음파 융착기로 단단히 접합되어 있는 것을 알 수 있습니다.
이런 구조는 억지로 힘을 주면 케이스가 파손될 위험이 커서 작업이 상당히 까다로운 편에 속합니다.

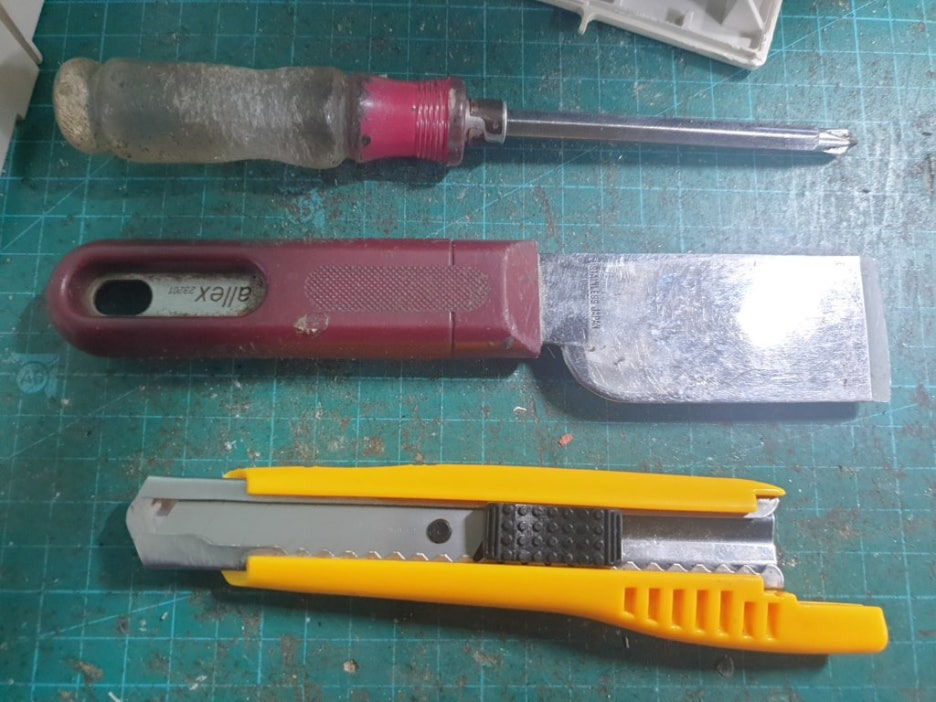

초음파 융착된 케이스를 열 때 제가 사용하는 소중한 수공구들입니다.
벌써 10년 이상 제 손에 익은 도구들이라 그런지 손맛이 아주 좋습니다.
장비에 가해지는 충격을 최소화하면서도 정확하게 틈을 벌려주는 역할을 합니다.
숙련된 기술자의 손길이 가장 필요한 순간이기도 하죠.
분해 노하우를 살짝 공유하자면, 먼저 칼과 드라이버로 케이스 접합 부분을 조금씩 잘라준 다음에 쇠끌을 이용해 조심스럽게 열어줍니다.
이때 칼로 접착 부위를 자를 때 주의할 점이 있습니다. 일자로 자르면 나중에 다시 접합하기가 매우 어렵습니다.
그래서 초음파 융착 부분의 케이스 날이 들어간 방향을 잘 파악해서 대각선으로 잘라주는 것이 핵심 기술입니다.
그래야 나중에 다시 닫았을 때 이음새가 깔끔하게 맞물립니다.
내부 셀 교체 및 정밀 작업

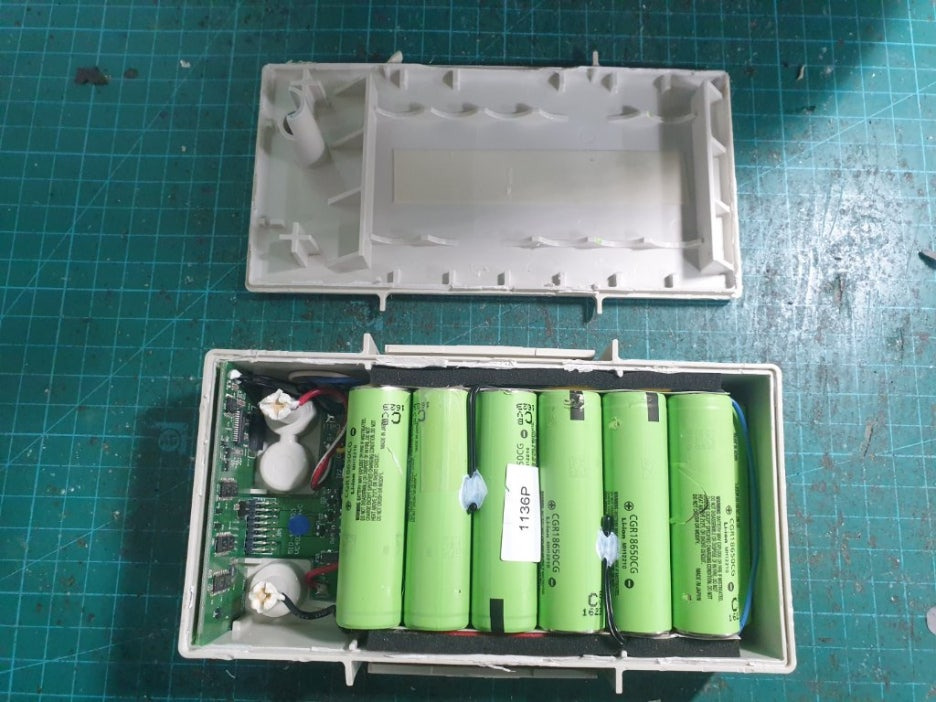

어렵게 열어본 배터리팩 내부 모습입니다.

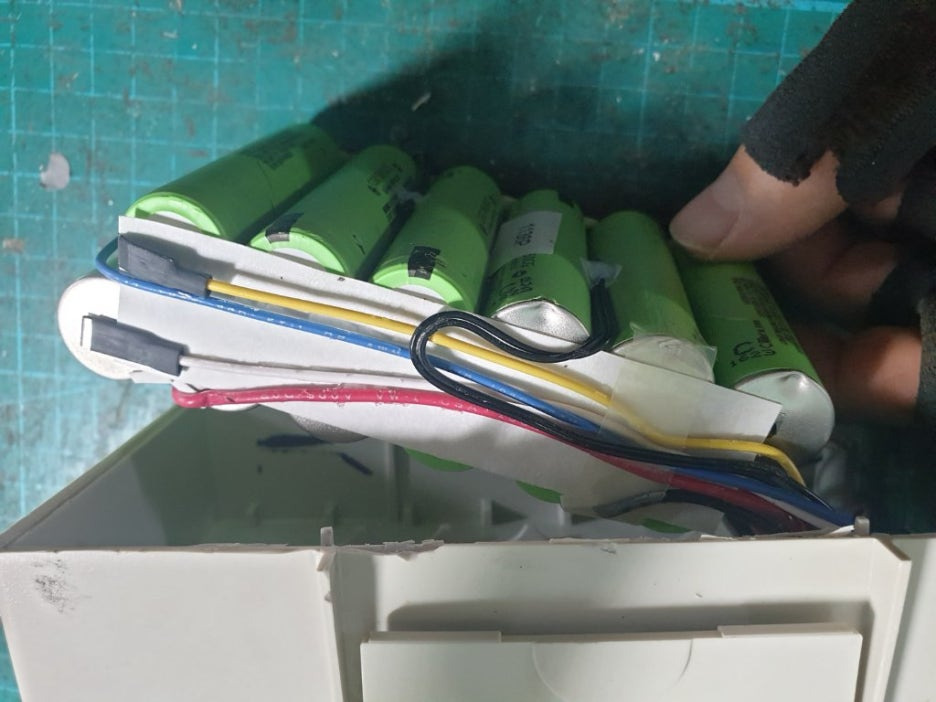

안에는 파나소닉 셀이 3s4p 구성으로 총 12개가 꽉 차게 들어있습니다.
기존 셀들은 이미 수명이 다해 제 성능을 내지 못하는 상태였습니다.
기존 셀을 제거하고 새롭게 들어갈 삼성 INR18650-35E 셀을 준비합니다.
고출력과 안정성을 모두 갖춘 셀로, 의료장비의 특성에 맞춰 신중하게 선택했습니다.

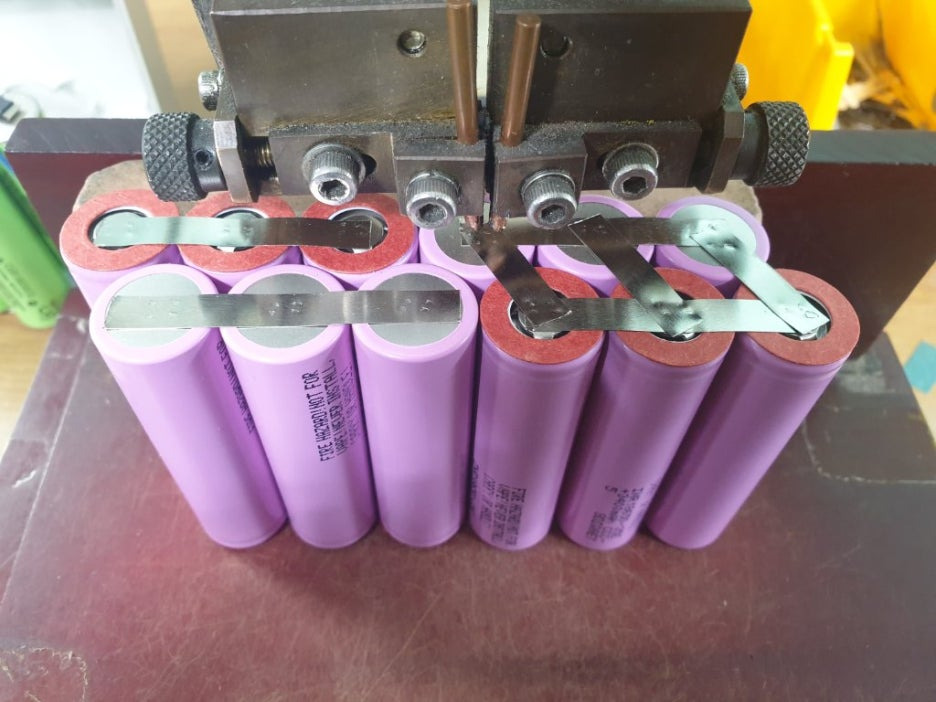

연결 부위는 사진처럼 정밀하게 스폿 작업을 진행합니다.
간격이 일정하고 단단하게 붙어야 저항이 생기지 않고 안정적인 전력을 공급할 수 있습니다.

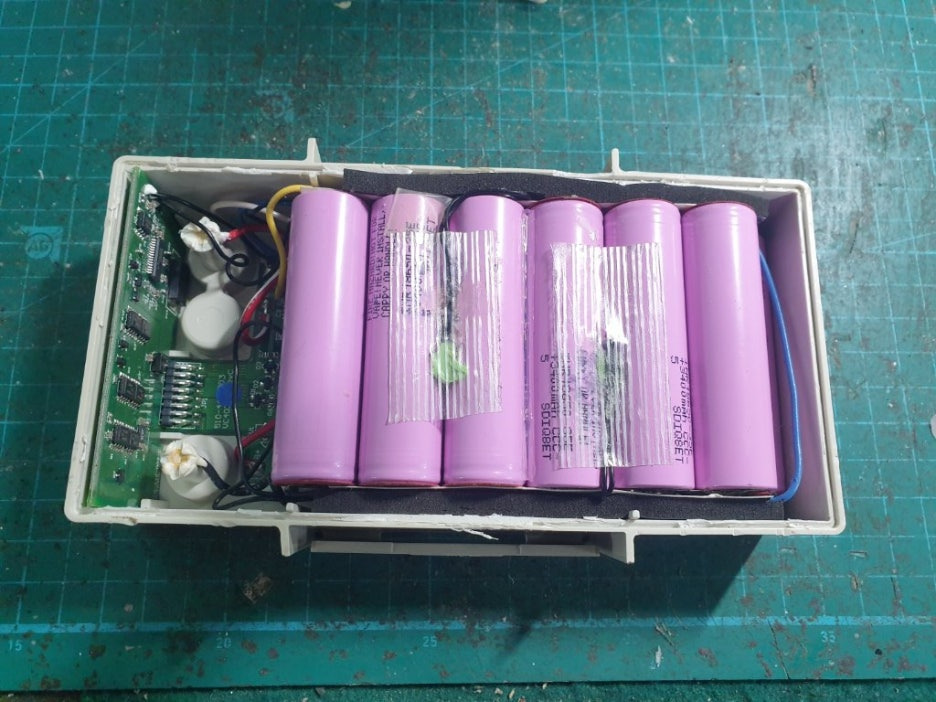

스폿 작업이 완료된 셀 뭉치를 기존 회로와 연결한 뒤, 다시 케이스 규격에 맞게 넣어줍니다.
여기서 가장 중요한 디테일은 바로 온도 센서입니다.
회로에 붙어 있는 온도 센서가 사진처럼 셀 표면에 딱 밀착되도록 작업을 해줘야 합니다.
그래야 이상 발열 시 즉각적으로 감지하여 장비를 보호할 수 있기 때문입니다.
이번 필립스M3538A 리튬이온 배터리 리필을 통해 용량이 이전보다 크게 업그레이드되어 훨씬 더 오랜 시간 안정적으로 사용할 수 있게 되었습니다.
마무리하며
의료장비 배터리 리필은 단순히 셀만 바꾸는 작업이 아닙니다. 케이스 분해부터 센서의 위치 선정까지 모든 과정이 장비의 안전과 직결됩니다.
정석대로 꼼꼼히 작업한 만큼, 현장에서 다시 제 역할을 다해주길 바랍니다.
배터리 효율이 떨어져 고민이신 분들께 이번 작업기가 유용한 정보가 되었기를 바랍니다.
