최근 충전과 작동이 모두 불가능한 상태의 집어등배터리가 수리를 위해 입고되었습니다.
겉보기에는 평범한 자작 배터리 케이스였지만, 내부를 열어보니 문제의 원인이 명확하게 드러났습니다.
이번 포스트에서는 해당 배터리의 진단부터 수리, 개선 작업까지의 전 과정을 공유하며, 배터리 구매 및 제작 시 주의해야 할 점을 짚어보고자 합니다.
내부 상태 점검 및 고장 원인 분석
입고된 집어등 배터리의 모습입니다.
메인등은 와이엘 100Wh이고, 보조등은 5wh 등이었습니다.
외관상으로는 사용감이 느껴지는 정도였지만, 전원을 켜도 반응이 없고 충전기에 연결해도 충전이 시작되지 않는 전형적인 고장 증상을 보였습니다.
정확한 원인 파악을 위해 내부를 확인하기로 했습니다.

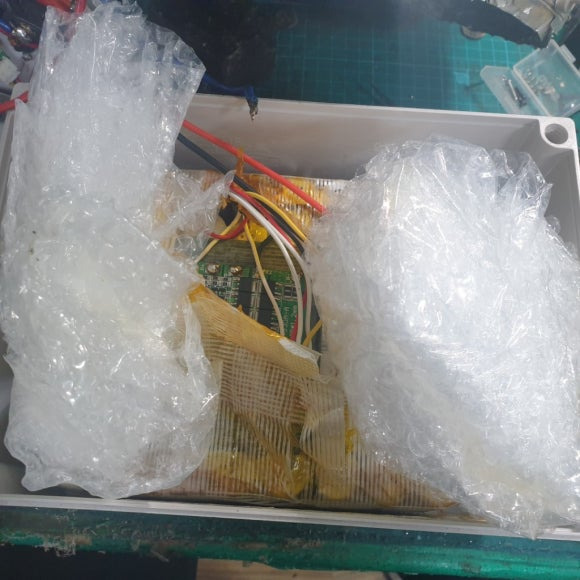

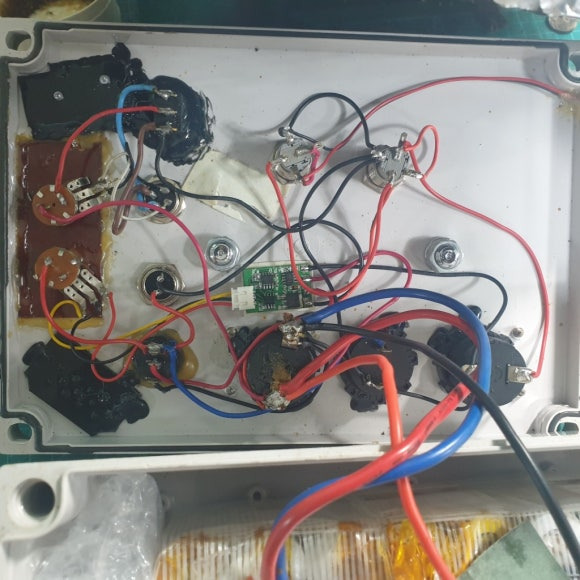

케이스를 열자마자 복잡하게 얽힌 전선들이 눈에 들어왔습니다.
각종 부품과 배선이 정리되지 않은 채로 어지럽게 납땜되어 있어, 전문적인 작업으로 보기에는 어려움이 있었습니다.
이는 추후 다른 문제의 원인이 될 수도 있는 부분입니다.
배터리팩 주변에는 충격 흡수를 위한 완충재가 부실하게 채워져 있었습니다.
단순한 에어캡 몇 겹으로 외부 충격으로부터 배터리를 보호하기에는 역부족으로 보입니다.
리튬이온 배터리는 충격에 매우 민감하므로, 안전을 위해 적절한 완충재 사용은 필수적입니다.
배터리 작업 완료 후에 완충재를 좀 더 보충하기로 합니다.

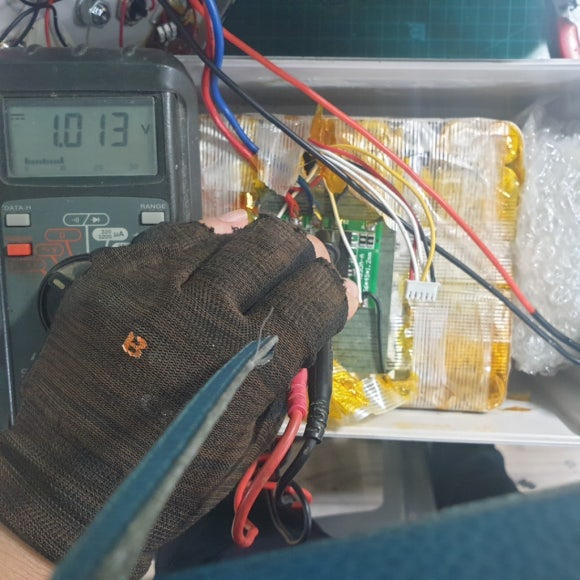

본격적인 진단을 위해 배터리 관리 시스템(BMS)의 출력 단자 전압을 측정했습니다.
측정 결과, 전압이 전혀 검출되지 않았습니다.
이는 BMS가 안전을 위해 출력을 차단했거나, 배터리 셀 자체에 심각한 문제가 발생했음을 시사합니다.
문제의 핵심인 배터리팩을 케이스에서 완전히 분리했습니다.
사용된 셀은 삼성 INR21700-30T 모델로, 4S14P(4직렬 14병렬) 구성으로 총 56개의 셀이 사용되었습니다.
그런데 자세히 살펴보니 모든 셀의 단자 표면에 무언가로 긁어낸 듯한 흔적이 선명하게 남아있었습니다.
이는 새 제품이 아닌, 중고 셀을 재활용하여 팩을 제작했을 가능성이 매우 높다는 증거입니다.
무엇보다도 삼성 INR21700-30T셀은 고출력 셀이 때문에 전동드릴 같은 전동공구에 사용되는 배터리이고,
집어등 배터리로는 적합하지 않다는 것입니다.

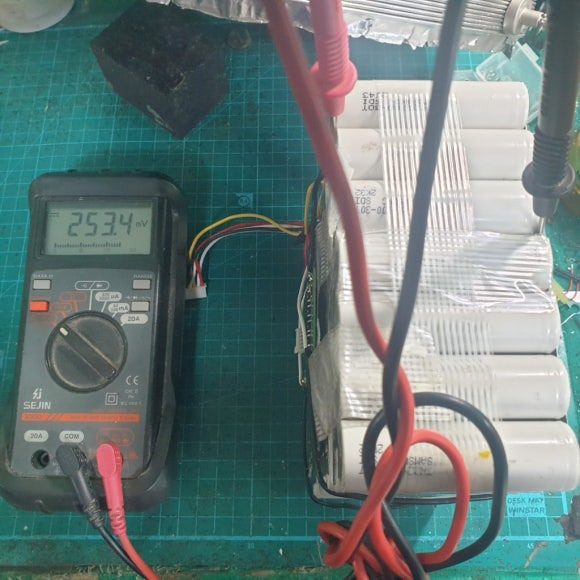

각 셀의 전압을 개별적으로 확인한 결과는 충격적이었습니다.
56개의 셀 중 정상 전압 범위에 있는 셀이 단 하나도 없었습니다.
대부분의 셀이 과방전 상태로 수명을 다한 것으로 확인되었습니다.
결국 이번 집어등배터리 고장의 근본적인 원인은 품질이 보장되지 않는 중고 셀 사용이었습니다.
배터리 셀 교체 및 안전성 강화
이제 기존 배터리는 모두 폐기하고, 새로운 셀로 교체를 진행하기로 합니다.

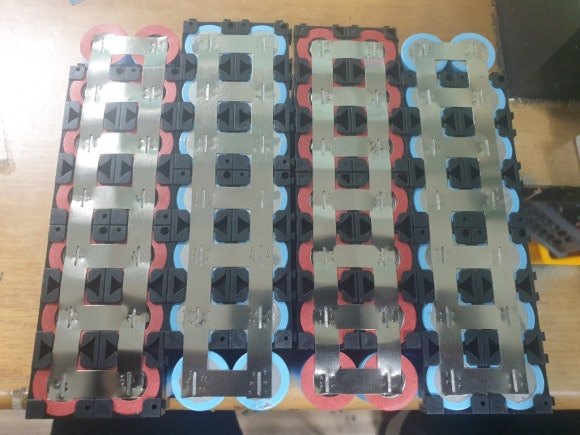

이번 작업에는 삼성 정품 INR21700-33J 셀을 사용하여 동일한 4S14P 구성으로 스폿 용접을 완료했습니다.

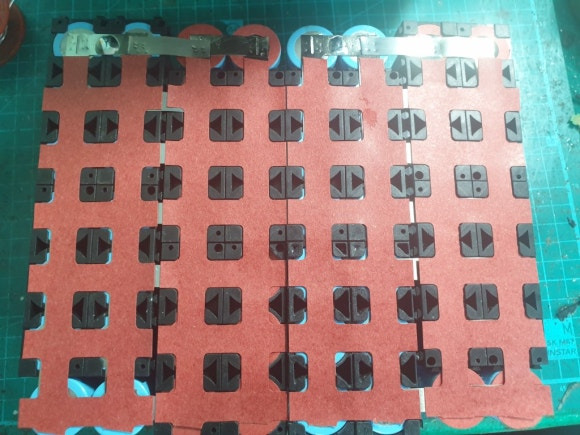

스폿 용접 후에는 니켈 플레이트 위로 절연 테이프를 꼼꼼하게 부착합니다.
이 과정은 외부 충격이나 이물질로 인해 발생할 수 있는 쇼트를 방지하는 매우 중요한 안전 조치입니다.
사소해 보이지만 안전과 직결되는 필수 작업입니다.

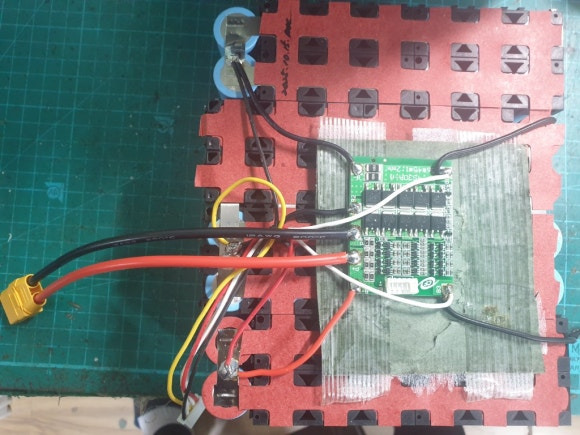

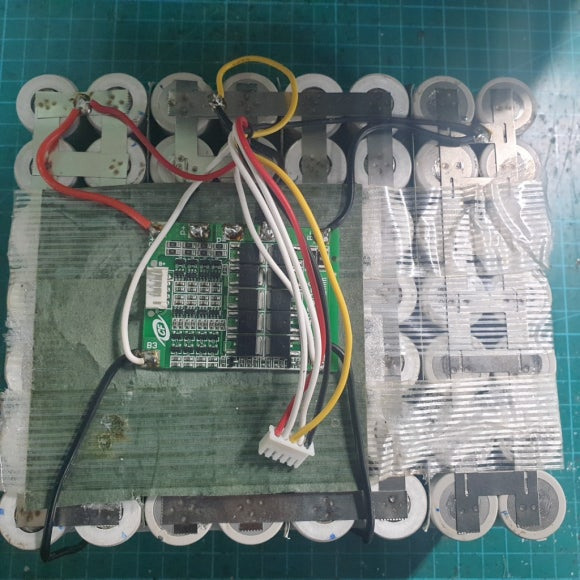

새롭게 제작된 배터리팩에 기존 BMS를 다시 연결했습니다.
BMS는 각 셀 그룹의 전압을 균일하게 유지(셀 밸런싱)하고 과충전, 과방전, 과전류로부터 배터리를 보호하는 핵심 부품이므로 정확하게 결선해야 합니다.
기존에는 배터리와 외부 단자들이 모두 납땜으로 직접 연결되어 있어 수리가 번거로웠습니다.

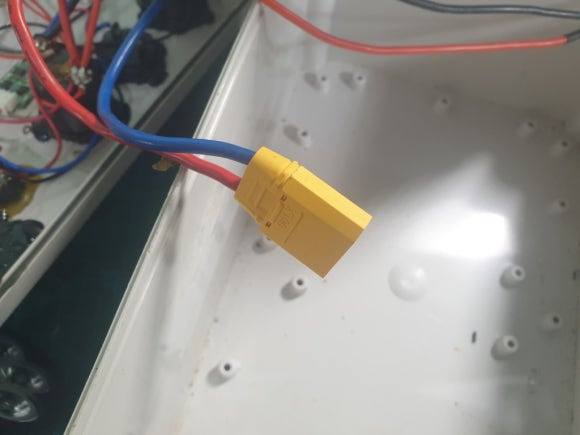

이를 개선하기 위해 XT90 규격의 고전류 단자를 적용했습니다.
이제 배터리팩과 케이스 상판을 쉽게 분리할 수 있어 향후 유지보수가 훨씬 용이해졌습니다.
조립 및 성능 테스트

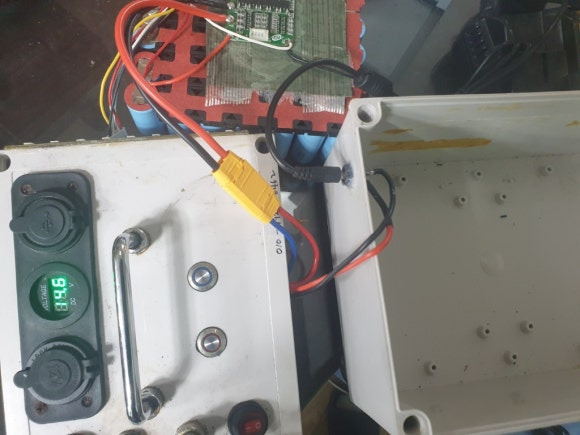

모든 배선 작업을 마친 후, 케이스에 넣기 전 충전 테스트를 진행합니다.
전압계에 표시된 전압이 서서히 오르며 정상적으로 충전이 진행되는 것을 확인했습니다.

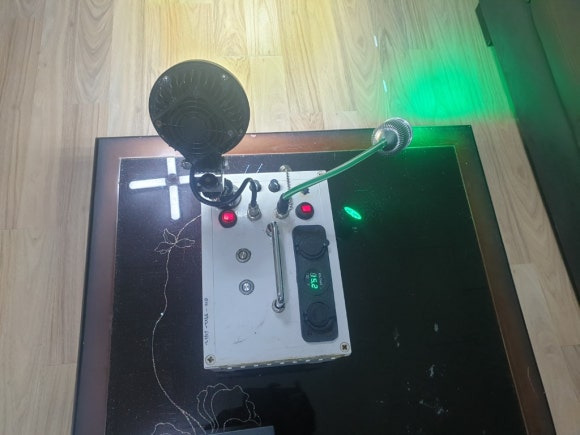

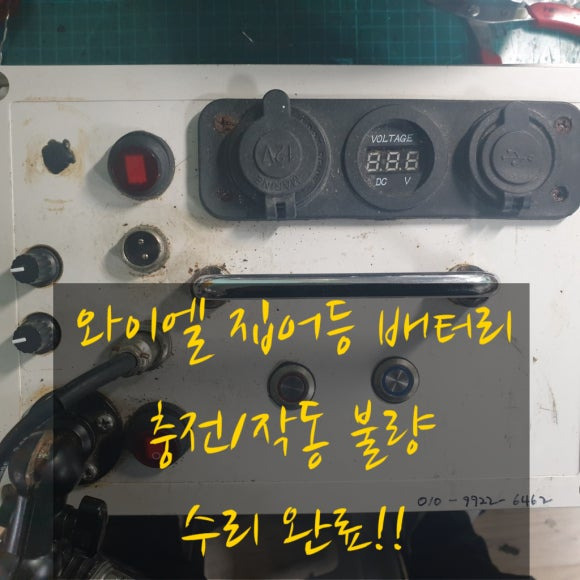

배터리를 케이스 내부에 안전하게 매립하고 최종적으로 집어등을 연결하여 동작 테스트를 실시했습니다.
사진에서 보시다시피, 집어등이 밝고 안정적으로 점등되는 것을 확인할 수 있었습니다.
이로써 모든 수리 및 개선 작업이 성공적으로 마무리되었습니다.
이번 수리 사례는 집어등배터리 구매 시 가격뿐만 아니라 사용되는 셀의 종류(정품, 신품 여부)와 내부 마감 상태를 꼼꼼히 확인하는 것이 얼마나 중요한지 보여줍니다.
특히 중고 셀을 사용한 배터리는 초기에는 정상 작동하는 것처럼 보일 수 있으나 수명이 매우 짧고 안전에도 취약할 수 있습니다.
배터리는 안전과 직결되는 부품인 만큼, 신뢰할 수 있는 제품을 선택하는 것이 중요합니다.
