그래서~~~ 오늘 소개할 작업은
알톤 전기자전거 배터리 리필입니다.
배터리 모델은 SM-3696B 입니다.
모델번호 3696B의미가 36V 9.6A Battery 인 것 같습니다.

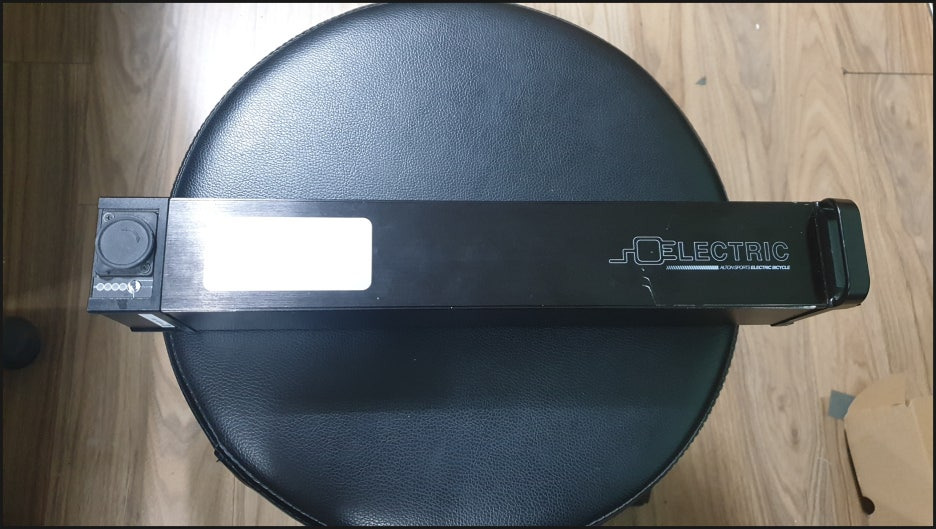

배터리팩은 위와 같이 길쭉허니 날씬하게 생겼습니다.

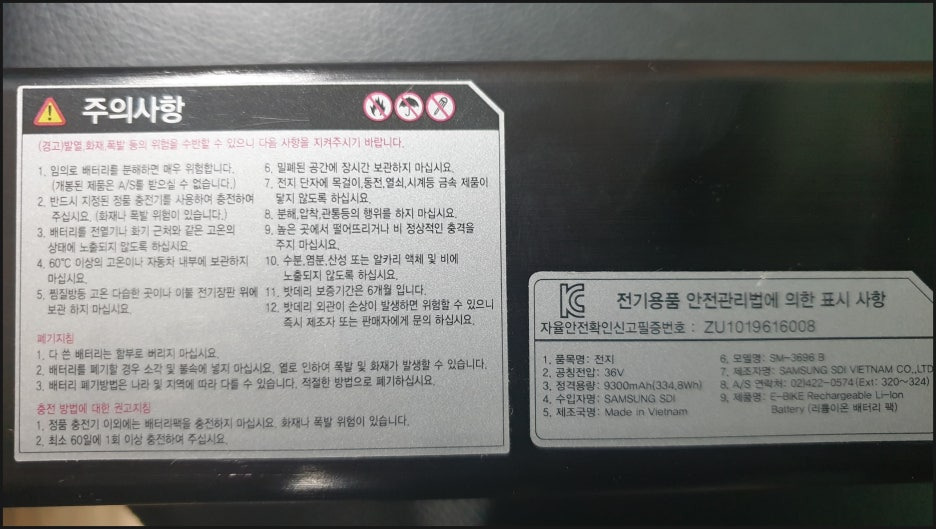

뒷면에는 사용시 주의사항과 배터리 사양이 적혀 있네요.
그 중 충전방법에 대한 권고지침에 최소 60일에
1회 이상 충전하라는 문구가 인상적입니다.

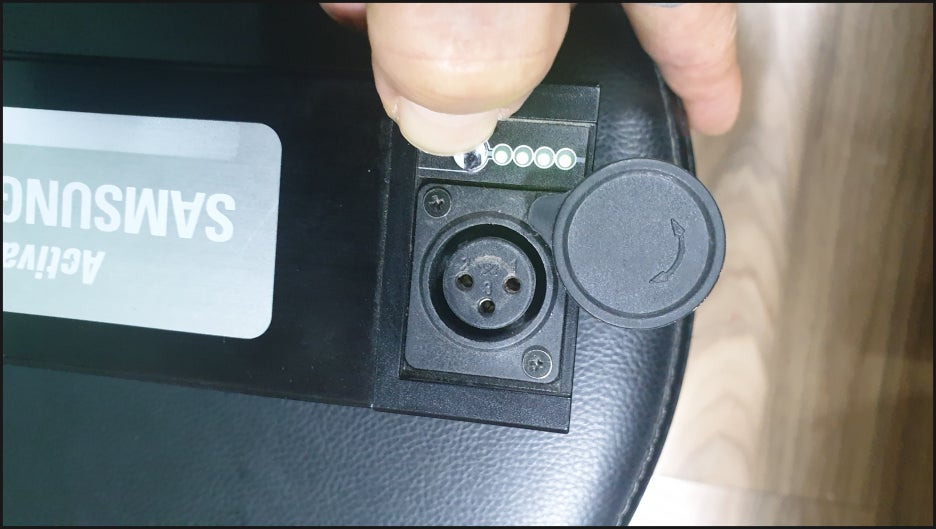

충전은 3구 짜리 리튬이온 42V 전용 충전기를사용하셔야 하구요,

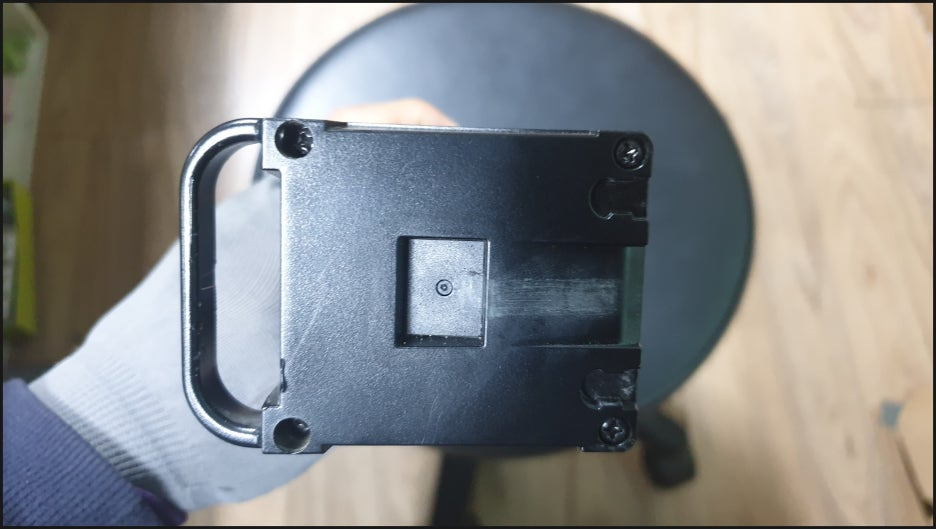

케이스 분리는 양끝단에나사 4개씩 총8개를 풀어주면
케이스 안의 내용물을 쉽게 뺄 수 있답니다.

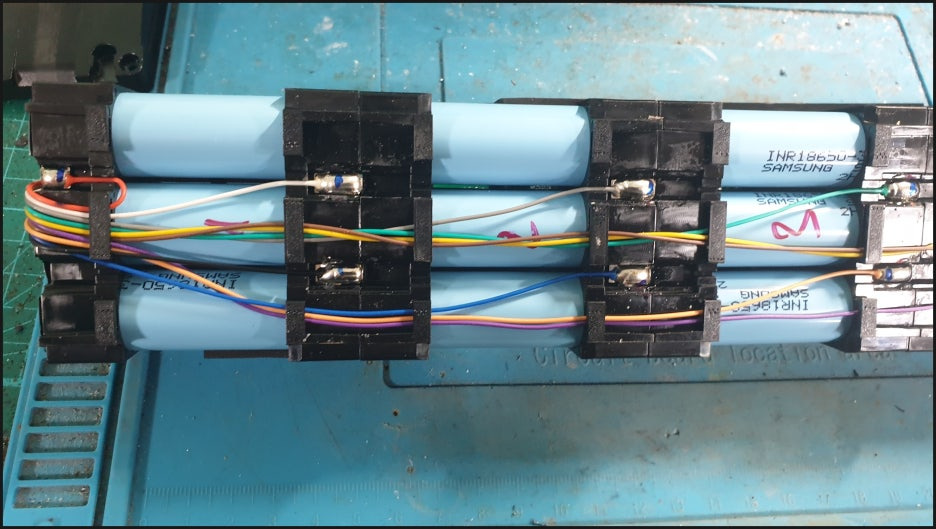

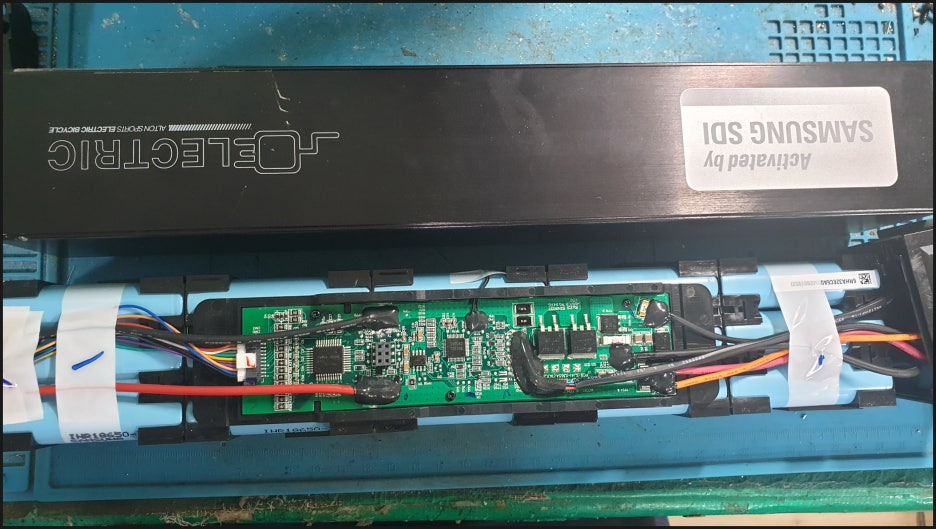

케이스에서 빼낸 배터리 사진입니다.
배터리가 너무 길게 연결되어 있어서
사진 한장에 다 넣기 어려웠어요
셀은 삼성 중방전 INR18650-32E 용량 3.2A 짜리 셀이 들어 있습니다.
일반적으로 전기자전거나 전동퀵보드에 중방전 배터리가 많이 사용됩니다.

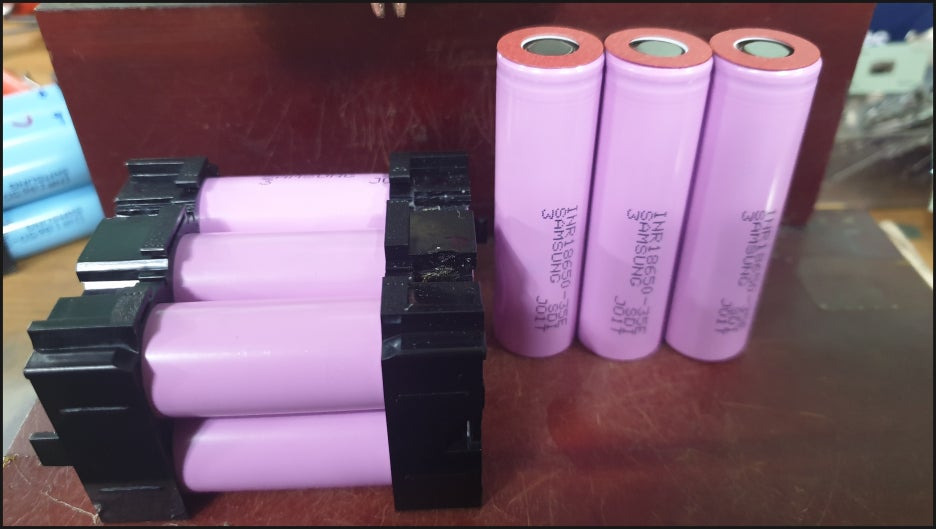

저는 용량이 조금 더 높은 삼성 중방전 INR18650-35E셀을 이용해서
리필을 하려고 합니다.
그러면 리필 후 용량은 10.5A가 됩니다.
9.6A 보다 0.9A 정도 용량이 업 되었네요.

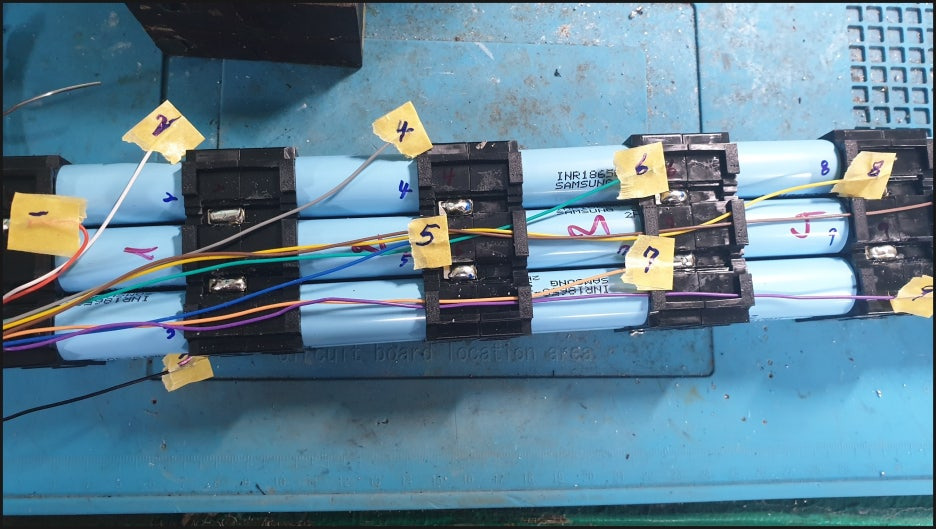

배터리 밸런스센이 여러가닥이 있어서
헷갈리지 않게 번호를 미리 다 써 붙여놨습니다.

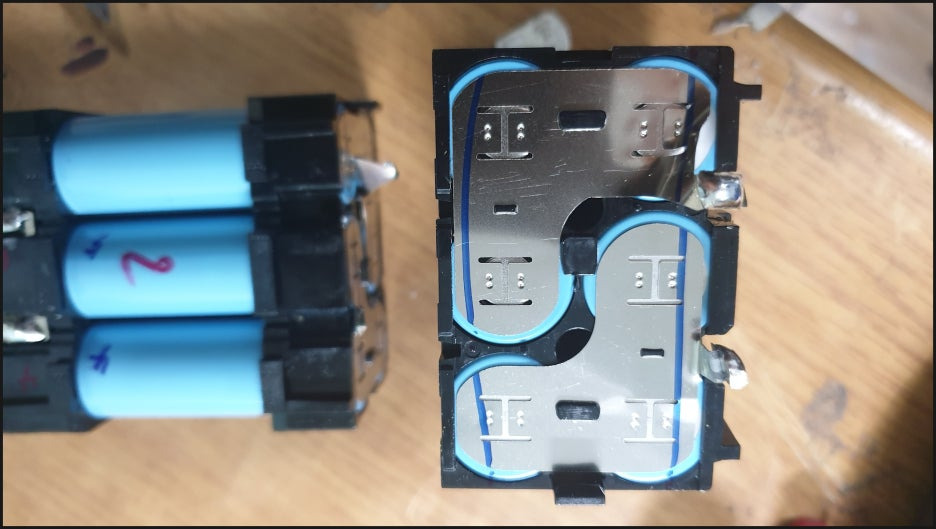

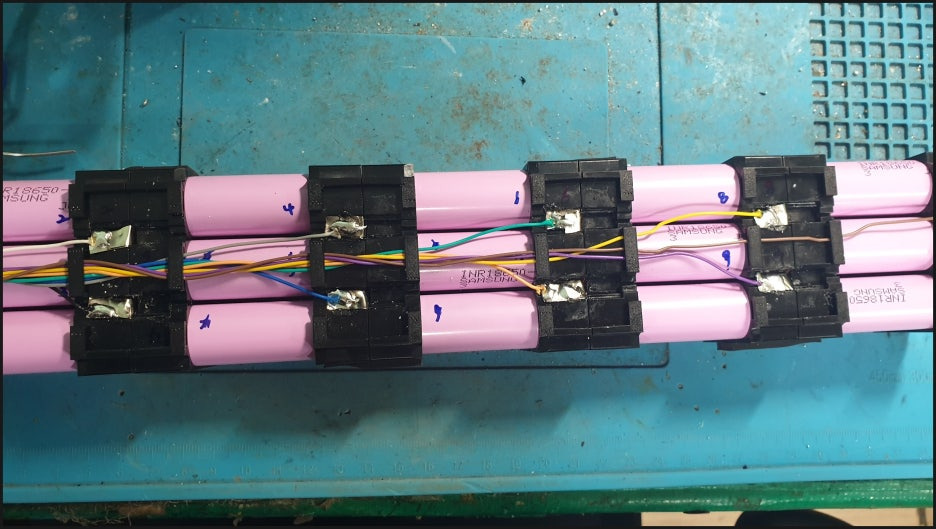

배터리 셀을 분리해 보면 위 사진처럼
3셀씩 병렬로 스폿이 되어 있답니다.
니켈 잘 분리해서 신품셀을 케이스에
자기자리에 맞게 잘 넣어준 후 스폿 작업 시작 !!
조립 납땜할때도 헷갈리지 않게
배터리에 번호 표기 ^^

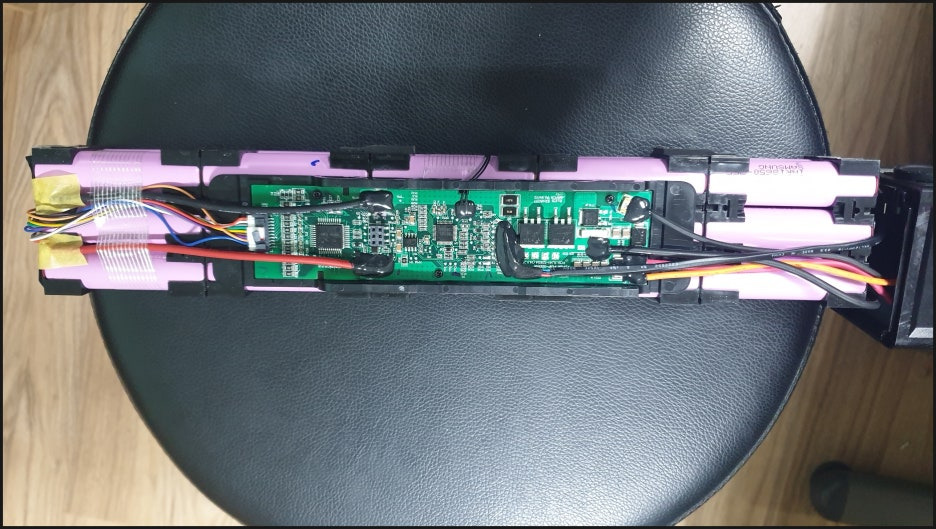

순서에 맞게 잘 연결해서 회로까지 붙였습니다.
이제 충전기에 물려서 충전 잘 되는지 확인해 봅니다.
충전기에 적색불 들어오면서 충전 잘 되네요.
이제 완전 조립합니다.
