안녕하세요. 전기자전거 배터리를 전문으로 리필하고 수리하는 배터리살리도입니다.
전기자전거를 타다 보면 정말 아차 하는 순간에 실수를 하게 되는 경우가 있죠. 그중 가장 흔하면서도 당황스러운 실수가 바로 충전 단자에 자전거 열쇠를 꽂는 일입니다.
오늘은 이 실수로 인해 수리가 들어온 알톤 전기자전거 배터리의 충전 단자 교체 과정을 솔직하게 공유해 드리려고 합니다.
배터리 수리를 고민하고 계신 분들께 유용한 정보가 되었으면 좋겠습니다.

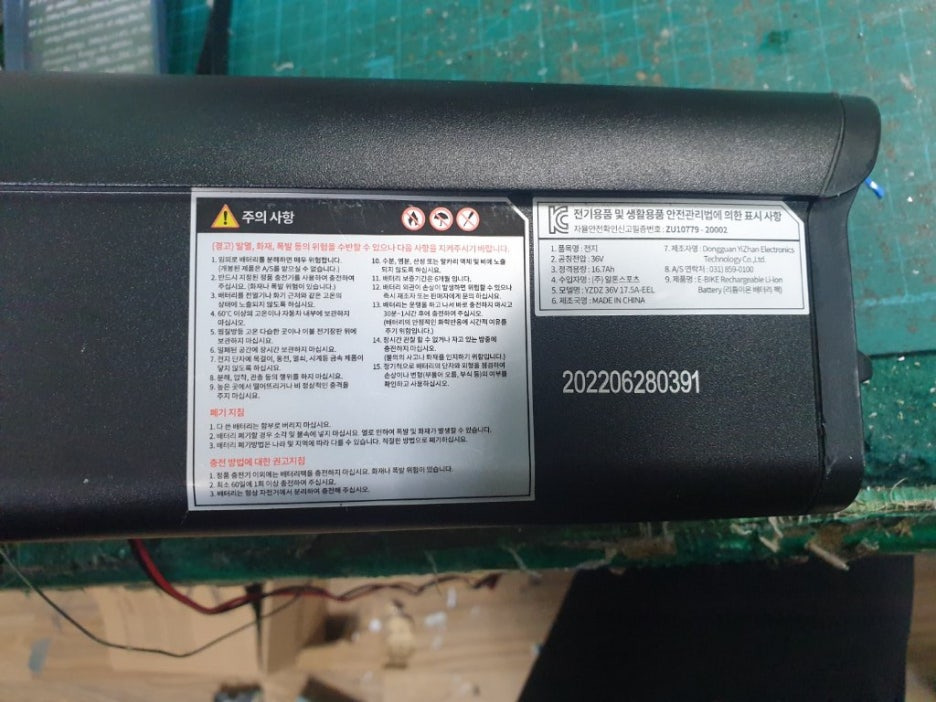

수리를 위해 입고된 알톤 전기자전거 배터리입니다.
모델명은 YZDZ 36V 17.5A 규격의 배터리 팩입니다.
용량이 꽤 넉넉한 편이라 일상적인 주행이나 배달, 출퇴근용으로 많이 쓰이는 든든한 모델이죠. 외관상으로는 큰 문제가 없어 보입니다.
아차 하는 순간 발생하는 충전 단자 쇼트
하지만 내부를 열어보면 문제가 확연히 드러납니다. 사용자분께서 충전 단자를 자전거 키를 꽂는 곳으로 착각하셔서 열쇠를 밀어 넣었다가 '빠지직' 하는 소리와 함께 쇼트(합선)가 발생한 상황입니다.
자전거 구조상 열쇠 구멍과 충전 구멍이 비슷한 위치에 있거나 크기가 비슷해서 은근히 자주 발생하는 사고 중 하나입니다.

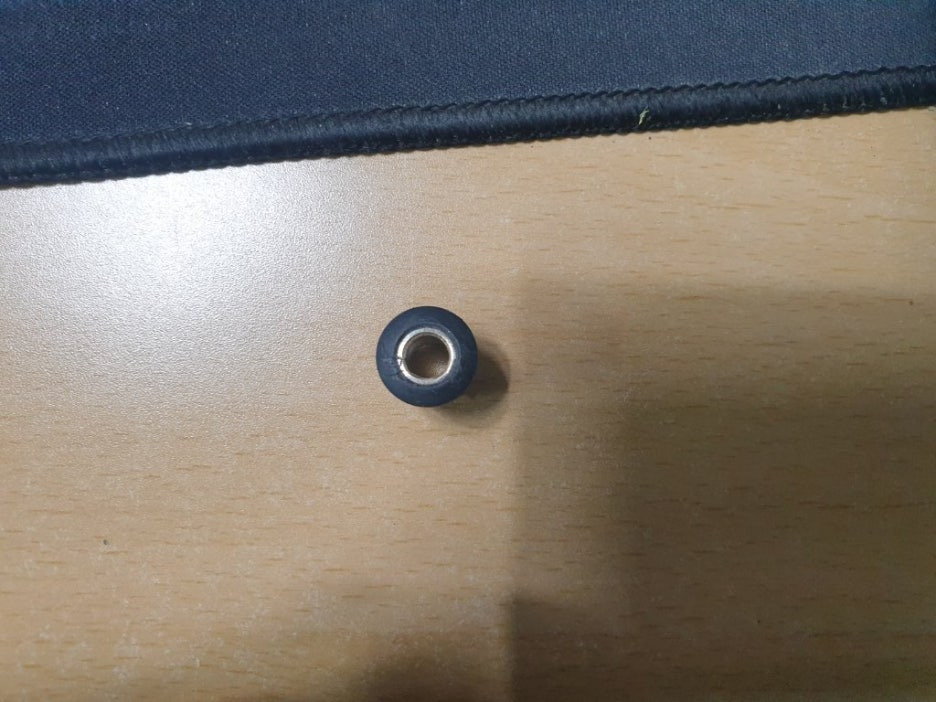

분해해서 빼낸 기존 충전 단자의 모습입니다. 강한 쇼트 발생으로 인해 단자 내부가 까맣게 그을리고 녹아내려 고장 난 상태입니다.
이 상태로는 당연히 충전기를 꽂아도 접촉이 되지 않아 충전이 진행되지 않습니다.

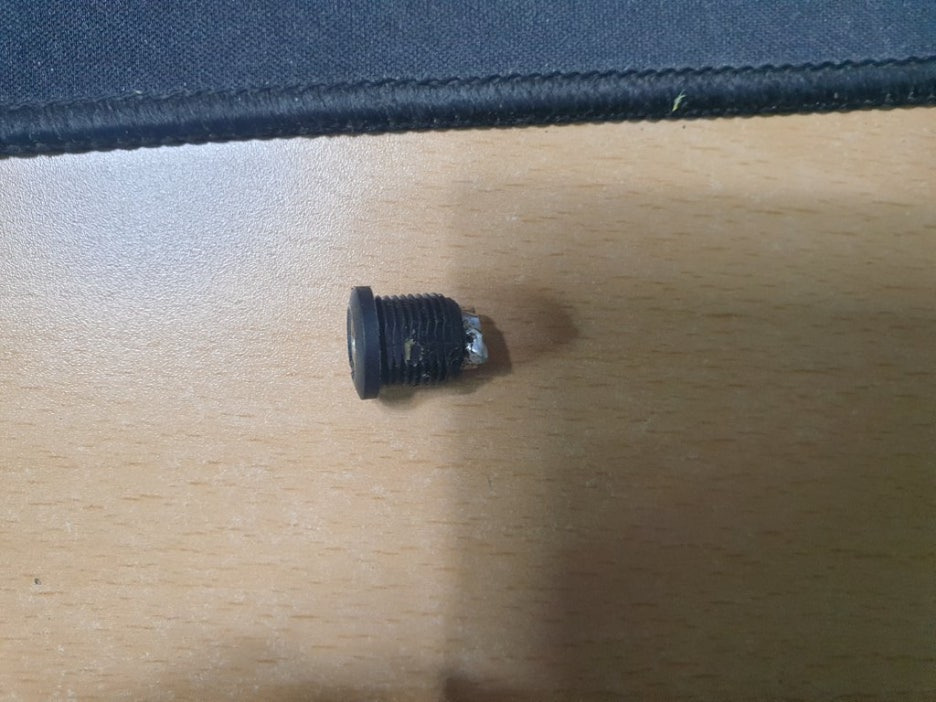

측면을 살펴보면 상황은 더 좋지 않습니다. 쇼트가 날 때의 충격과 열쇠를 억지로 넣고 빼려는 힘 때문에 충전 단자에 연결되어 있어야 할 배선 납땜 부위마저 완전히 떨어져 나간 상황입니다.
단자 자체의 기능을 잃었기 때문에 부품 교체가 불가피합니다.
내부 점검 및 단자 교체 진행

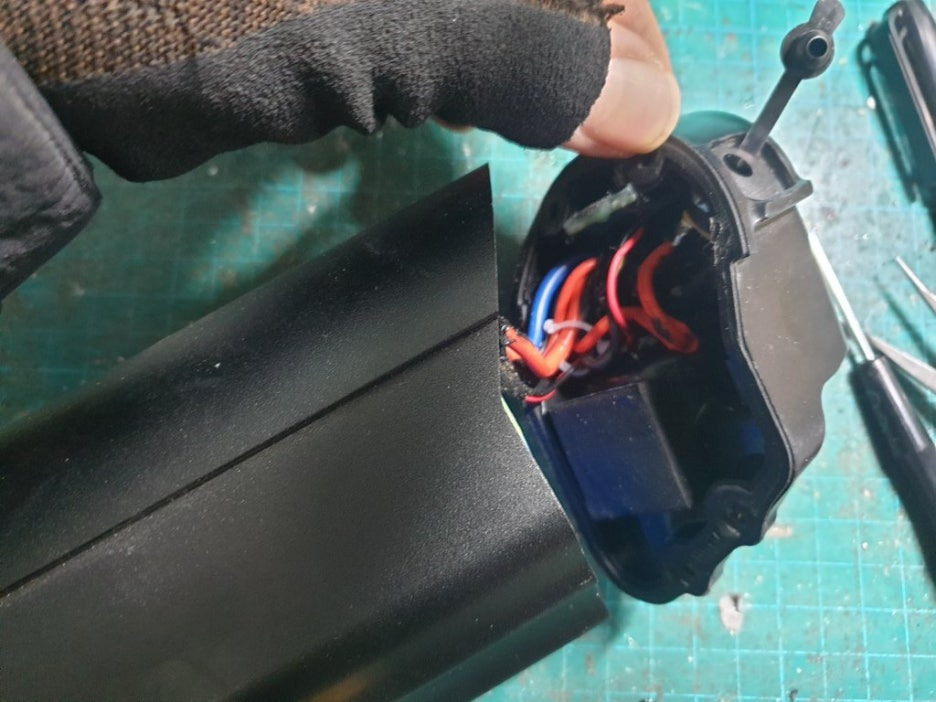

이런 경우 가장 우려되는 부분은 단자 쪽 쇼트가 배터리 셀이나 내부 보호 회로인 BMS(Battery Management System)까지 데미지를 주었는지 여부입니다.
만약 BMS가 망가졌다면 수리 비용과 시간이 크게 늘어나게 됩니다.
조심스럽게 내부 배터리와 회로를 점검한 결과, 정말 다행히도 셀과 BMS에는 아무런 손상이 없는 것을 확인했습니다.
내부 회로가 무사하다는 것을 확인했으니, 고장 난 충전 단자만 새것으로 교환하여 수리를 완료하기로 결정했습니다.
여기서 끝내면 나중에 또 똑같은 실수를 하실 수 있겠죠?

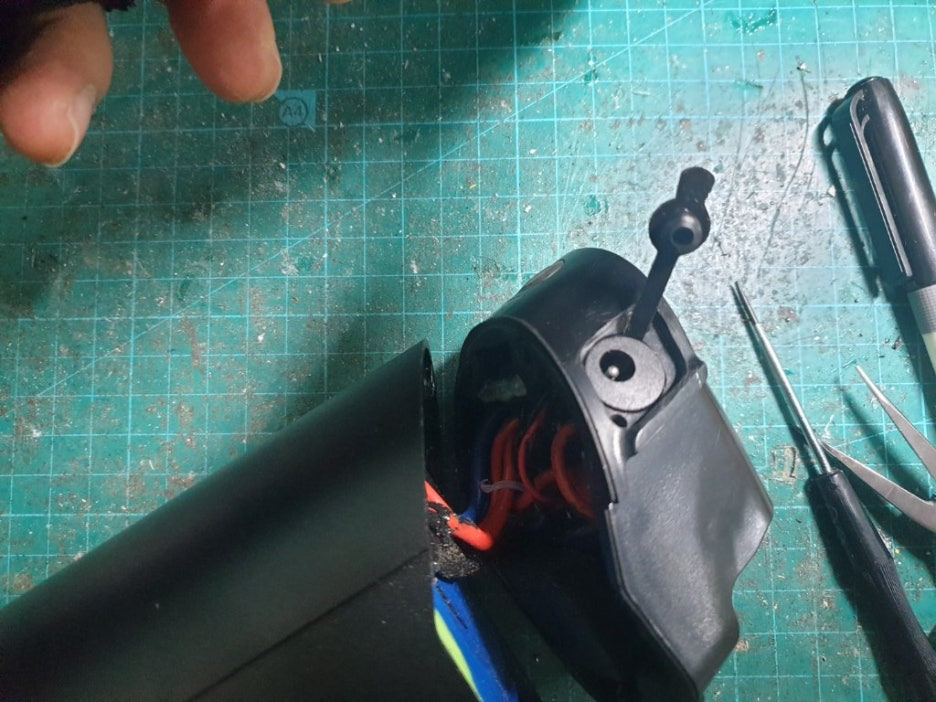

그래서 기존과 달리 충전 단자를 키 단자로 오해하는 것을 방지하기 위해 새 충전 단자 외부에 고무 보호캡을 추가로 장착해 드렸습니다.

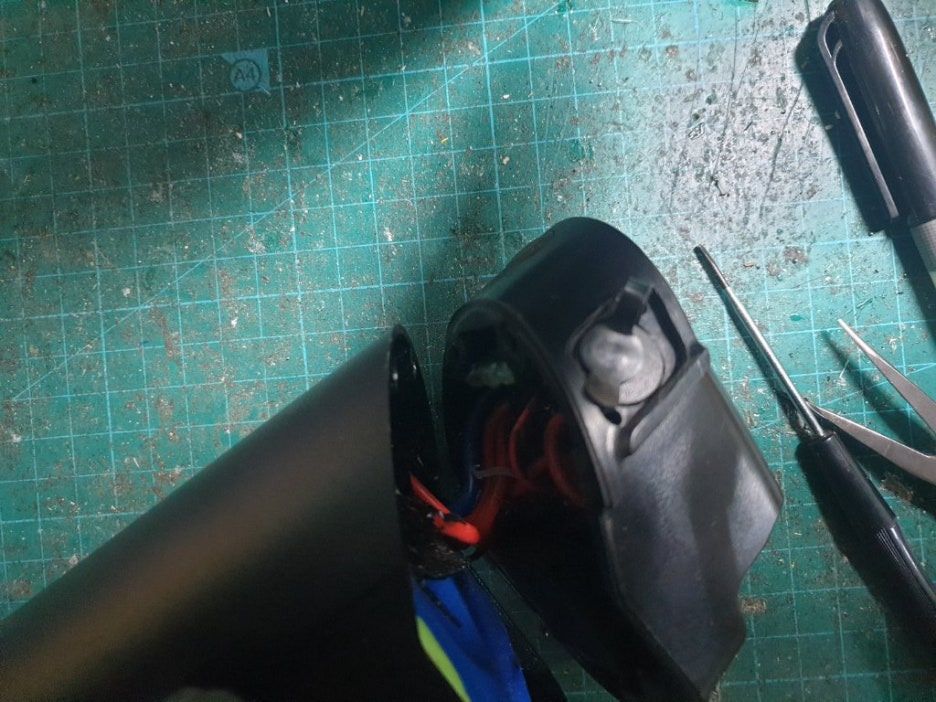

충전 단자에 보호캡을 닫아둔 모습입니다. 평소에는 이렇게 캡을 닫아두면 먼지나 수분 유입도 막을 수 있고, 무엇보다 쇠로 된 열쇠를 무의식적으로 꽂으려는 실수를 원천적으로 차단할 수 있습니다.
작지만 고장을 예방하는 아주 유용한 디테일입니다.
수리 완료 후 충전 및 작동 테스트
새 단자로 교체하고 납땜을 튼튼하게 마무리한 후, 케이스를 조립하고 테스트를 진행합니다.

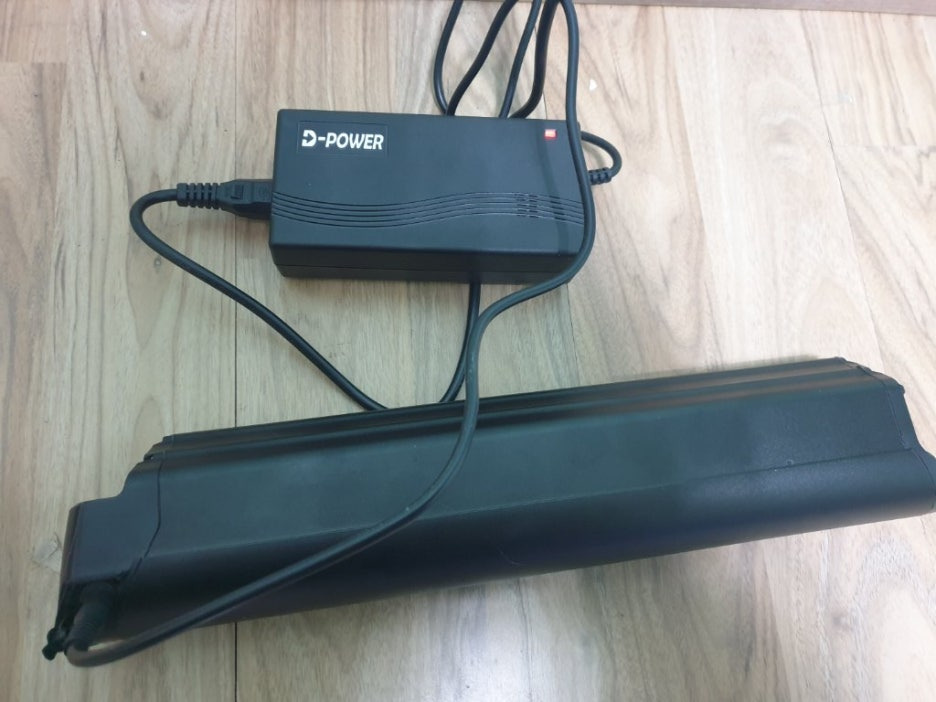

전용 충전기를 연결해 보니 충전기 어댑터에 빨간불이 들어오며 정상적으로 충전이 아주 잘 되는 것을 확인했습니다.

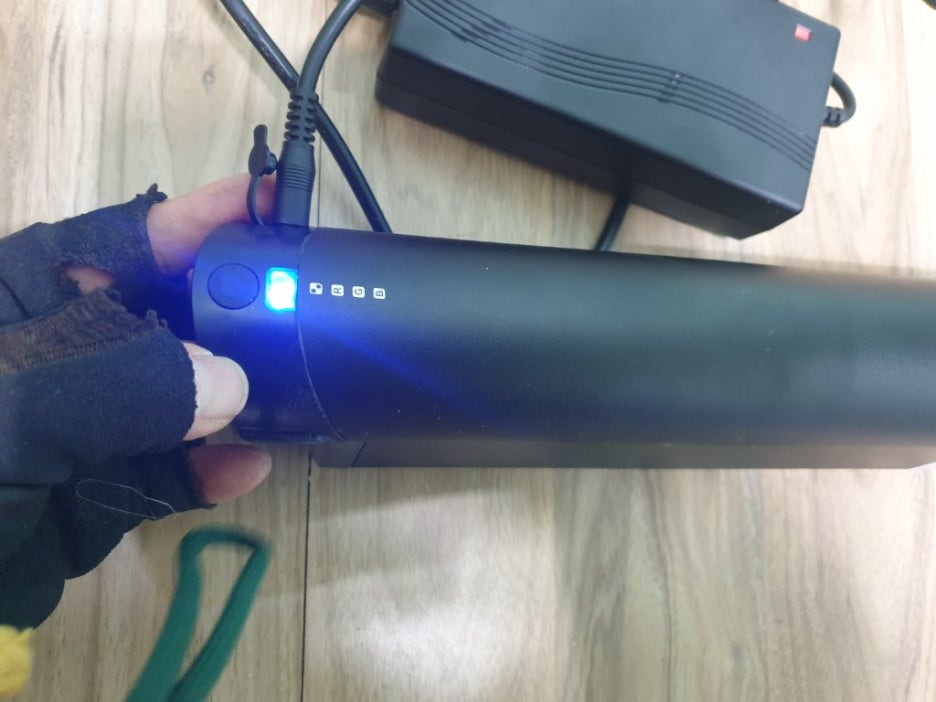

충전 테스트에 이어 배터리 자체의 LED 잔량 표시기 버튼을 눌러보았습니다.
파란색 LED 불빛이 선명하게 들어오며 배터리 잔량 역시 정상적으로 표시됩니다.
출력 전압도 체크해 보니 문제없이 잘 나와주어 모든 수리가 완벽하게 끝났습니다.
마무리하며
전기자전거를 타시다 보면 오늘 사례처럼 충전 구멍에 열쇠를 꽂아 쇼트가 나는 경우가 생각보다 아주 많습니다.
만약 이런 실수를 하셨다면 당황하지 마시고, 무리하게 다시 충전기를 꽂지 않은 상태로 즉시 점검을 받으시는 것이 안전합니다.
다행히 이번 알톤 전기자전거 배터리는 내부 회로 손상 없이 단자 교체만으로 깔끔하게 해결되었습니다.
앞으로는 헷갈리실 일 없이 안전하게 라이딩하시길 바랍니다.
