모델별 회로 차이점 분석
국산 전동공구의 자존심이라 불리는 아임삭(Aimsak) 제품은 현장에서 매우 높은 빈도로 사용됩니다.
그만큼 배터리 수리 및 리필 의뢰도 꾸준히 들어오는 편입니다.
오늘은 경기도 안산에서 수리를 위해 입고된 아임삭 배터리 18V 5.0Ah 프리미엄 볼트 제품들의 작업 과정을 통해, 내부 구조의 차이점과 셀 교체 시 유의사항에 대해 전문적인 시각에서 설명해 드리고자 합니다.

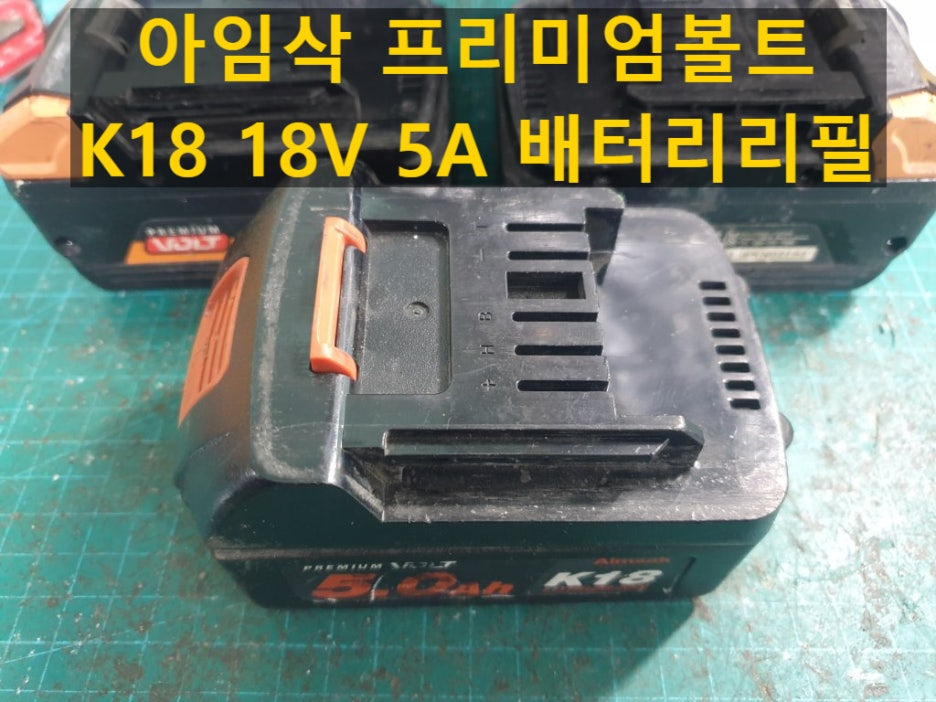

경기도 안산에서 수리를 위해 입고된 아임삭 프리미엄볼트 18V 5.0A 배터리들입니다.
외관상으로는 큰 차이가 없어 보이지만, 내부를 열어보면 모델 생산 시기에 따라 확연한 차이를 보입니다.
전압 체크 및 고장 진단
배터리 리필 작업의 첫 단계는 정확한 상태 진단입니다.
충전이 되지 않거나 힘이 급격히 떨어지는 증상으로 입고된 제품들의 전압을 측정해 보면 대부분 셀의 불균형이나 노후화로 인한 저전압 상태를 확인할 수 있습니다.

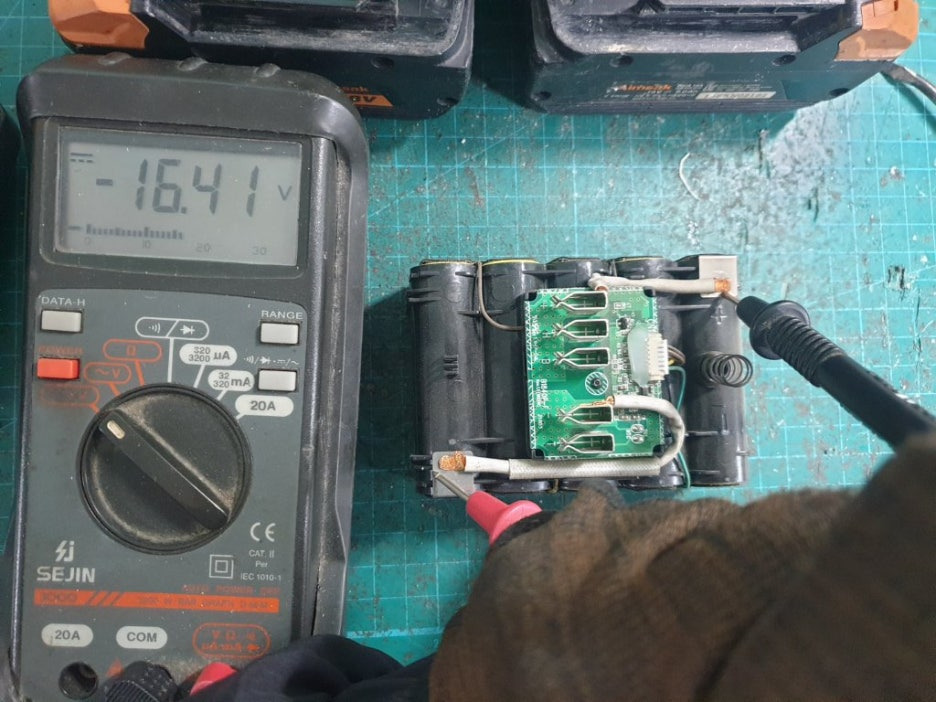

멀티미터 측정 결과 저전압 상태인 것을 확인할 수 있습니다.
18V 배터리 팩의 경우 공칭 전압보다 현저히 낮은 전압이 측정되면 정상적인 충전기 인식이 불가능해지며, 이 경우 내부 배터리 교체가 필수적인 상황입니다.
모델명에 따른 내부 회로와 셀의 차이
이번 작업에서 가장 주목해야 할 부분은 같은 '프리미엄 볼트' 라인업임에도 불구하고 모델명 표기에 따라 내부 구성이 전혀 다르다는 점입니다.
사용자분들께서는 겉모습만 보고 동일한 제품이라 생각하시기 쉽지만, 전문가의 입장에서는 회로 설계부터 대응 방식까지 다르게 접근해야 합니다.
아임삭 프리미엄 볼트 제품군 중 K18 모델명이 명시된 제품과 그렇지 않은 제품은 회로와 셀 구성이 다릅니다.

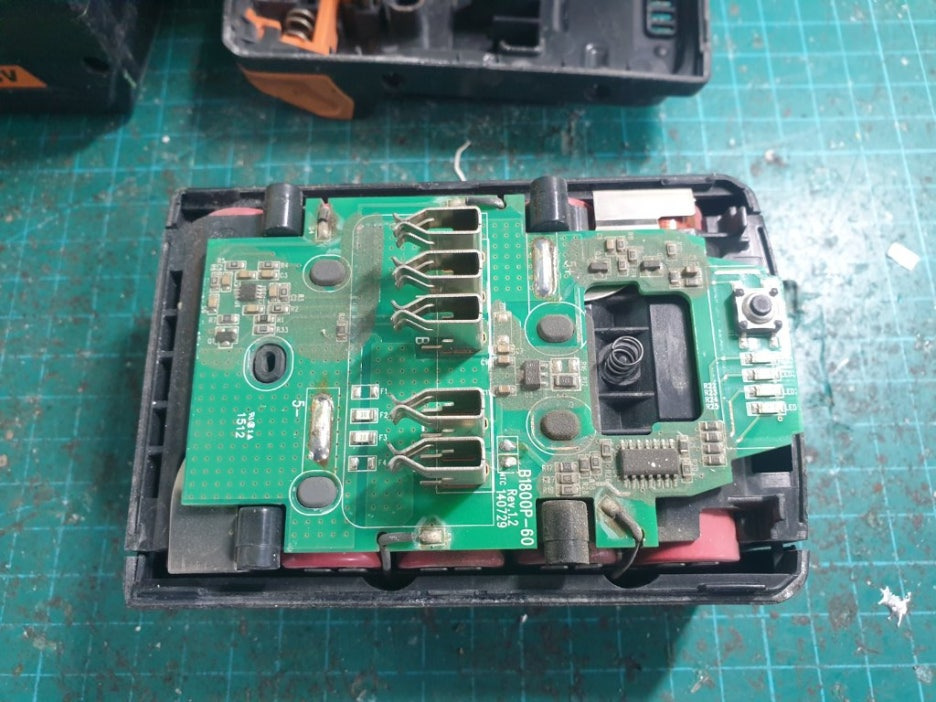

K18 모델은 비교적 최신 설계가 적용되어 있으며, 보호 회로(PCM)의 레이아웃과 데이터 통신 방식에서 차이를 보입니다.
이는 수리 시 적절한 호환 셀을 선정하고 회로를 점검하는 데 있어 매우 중요한 정보입니다.
내부 구조 분석 및 분해 과정
본격적인 리필 작업을 위해 케이스를 분리하고 내부 구조를 살피는 과정입니다.
아임삭 배터리는 진동이 심한 현장 특성을 고려해 셀 사이의 고정 및 절연 처리가 꼼꼼하게 되어 있는 편입니다.

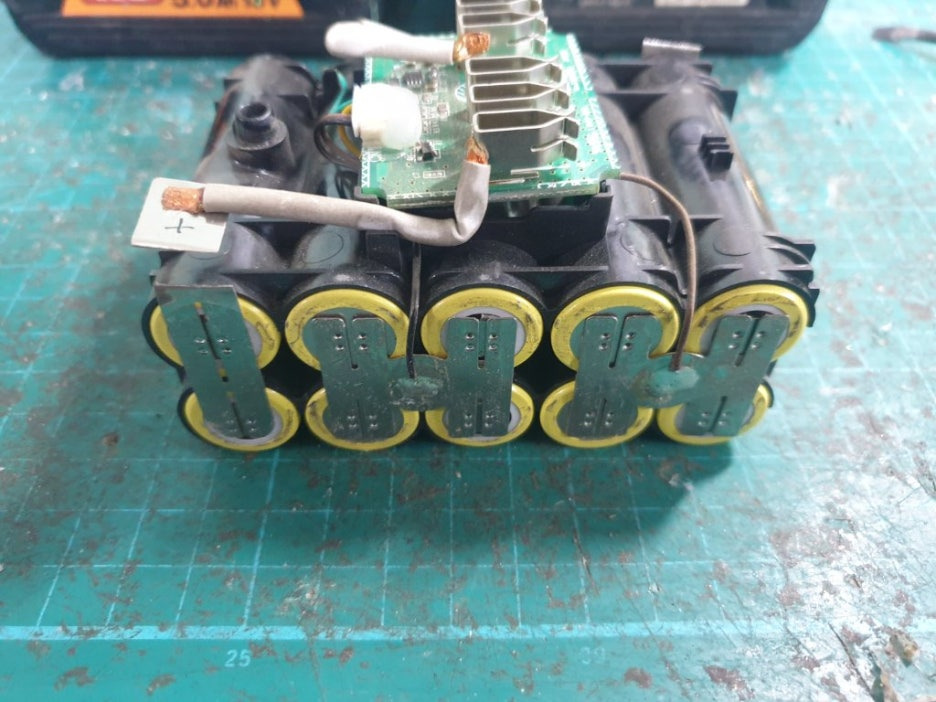

배터리 팩 상단의 보호 회로를 제거하기 전의 모습입니다.
각 셀의 전압을 개별적으로 체크하여 어떤 셀에서 밸런싱이 무너졌는지 확인하는 과정을 거칩니다.
기존에 장착되어 있던 셀들의 모습입니다.
오랜 기간 사용으로 인해 셀 상단에 부식이 발생하거나 전해액 누출의 흔적이 보일 수 있으며, 이는 배터리 효율 저하의 직접적인 원인이 됩니다.

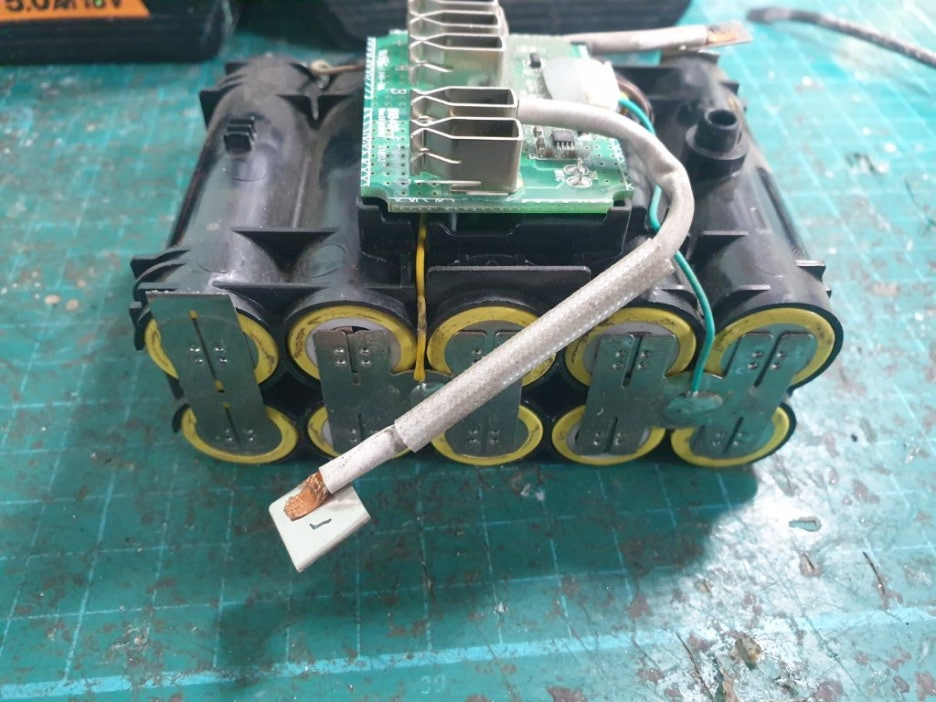

회로와 연결된 니켈 플레이트를 조심스럽게 제거한 상태입니다.
아임삭 배터리의 회로는 민감하기 때문에 분해 시 쇼트가 발생하지 않도록 극도로 주의해야 하며, 단자 부위의 오염 물질도 이 과정에서 깨끗이 제거합니다.
삼성 정품 고방전 셀로 리필 완료
리필의 핵심은 기존 셀보다 우수하거나 동등한 성능의 정품 셀을 사용하는 것입니다.
이번 작업에는 전동공구 전용으로 널리 검증된 삼성 SDI의 고방전 셀을 사용하였습니다.
기존 아임삭 배터리에 들어있던 엘지셀과 산요셀들은 모두 분리하여 폐기하고,
모든 셀을 삼성 정품 고방전 INR18650-25R 셀로 교체 완료한 모습입니다.
2,500mAh 용량의 셀을 2 병렬로 구성하여 총 5.0Ah의 용량을 정확히 구현하였으며, 강력한 출력을 견딜 수 있도록 정밀한 스폿 용접 작업을 마쳤습니다.
작업 마무리 및 인사이트
아임삭 배터리 리필은 단순히 셀만 갈아 끼우는 작업이 아닙니다. K18 모델처럼 버전별로 상이한 회로 특성을 이해하고, 그에 맞는 정품 고방전 셀을 사용하여 안전하게 조립하는 것이 핵심입니다.
1. 정품 셀 사용의 중요성: 저가형 중국산 셀은 표기 용량과 실제 출력이 다를 뿐만 아니라 폭발 위험이 있으므로 반드시 삼성, LG 등 대기업 정품 셀을 사용해야 합니다.
2. 회로 점검 필수: 셀 교체 후에도 회로가 정상적으로 작동하는지, 충전기와의 통신에 문제가 없는지 최종 테스트를 거쳐야 완벽한 수리라고 할 수 있습니다.
3. 가성비 측면: 브랜드 정품 배터리를 새로 구매하는 비용 대비 약 50~60%의 비용으로 새 제품 이상의 성능을 낼 수 있다는 점이 리필의 큰 장점입니다.
사용 중인 전동공구 배터리의 힘이 예전만 못하다면, 내부 셀의 수명이 다했을 가능성이 큽니다. 전문가를 통해 정확한 진단을 받고 정품 셀로 교체하여 공구의 수명을 연장해 보시기 바랍니다.
