전기자전거를 오래 타다 보면 가장 먼저 체감되는 변화 중 하나가 배터리 성능 저하입니다.
예전에는 한 번 충전으로 넉넉하게 다니던 거리를 어느 순간부터 자주 충전해야 하고, 오르막길에서는 모터 힘이 예전보다 약하게 느껴지는 경우도 있습니다.
이런 증상이 나타난다고 해서 반드시 자전거 자체의 문제가 있는 것은 아닙니다. 배터리 셀의 노후화나 셀 간 불균형, 내부 연결 상태 등에 따라 실제 사용 시간이 크게 줄어들 수 있습니다.
이번 글에서는 삼천리 팬텀 계열 전기자전거에 사용되는 안장형 배터리를 실제로 분해하고 내부 셀을 교체한 사례를 통해, 배터리 구조와 점검 과정, 그리고 리필 시 확인해야 할 부분을 살펴보겠습니다.

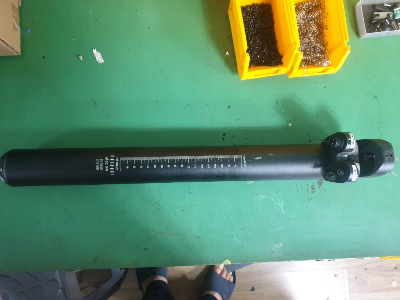

안장형 전기자전거 배터리는 무엇이 다를까?
일반적인 전기자전거 배터리는 프레임 외부나 다운튜브 부분에 장착되는 사각형 형태가 많습니다.
하지만 일부 모델은 배터리가 자전거 안장 기둥 역할을 함께 하는 구조로 설계되어 있습니다.
이런 형태를 흔히 안장형 또는 시트포스트형 배터리라고 부릅니다.
가늘고 긴 원통형 케이스 안에 배터리 셀과 BMS, 충전 배선, 출력 배선이 모두 들어가 있기 때문에 내부 공간이 상당히 제한적입니다.
따라서 일반적인 사각형 배터리보다 분해와 재조립 난도가 높은 편입니다.
작업 전 가장 먼저 확인할 부분
배터리를 분해하기 전에는 먼저 충전부와 출력부 연결 구조를 확인합니다.
이번 배터리는 내부에 여러 개의 커넥터가 숨어 있는 구조였습니다.
충전 쪽과 모터 출력 쪽의 연결 방식이 서로 달랐기 때문에 배선을 억지로 당기지 않고 하나씩 위치를 확인하면서 분리했습니다.
배터리 리필 작업에서는 이 과정이 생각보다 중요합니다.
배선이 끊어지거나 단자 위치를 잘못 기억하면 재조립 과정에서 문제가 생길 수 있기 때문입니다.

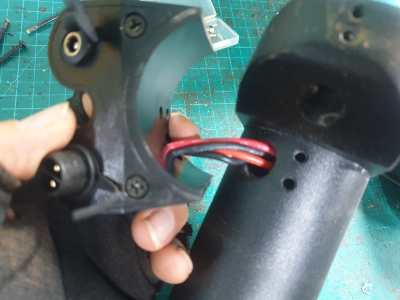

충전부와 출력부 분리
배선을 조금씩 꺼내 확인해 보니 충전부와 출력부가 각각 별도의 커넥터를 통해 연결되어 있었습니다.
출력부는 비교적 높은 전류가 흐르는 구조이기 때문에 안정적인 접촉이 중요합니다.
충전부 역시 단자의 극성과 연결 상태를 정확하게 유지해야 합니다.
커넥터를 모두 분리한 뒤에야 안장형 배터리의 긴 본체만 남게 됩니다.
이 배터리는 분해 방법을 모르면 작업이 어렵다

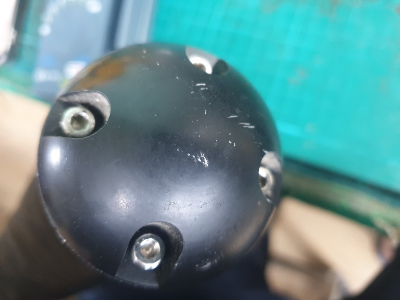

이번 배터리에서 가장 까다로운 부분은 하단 구조였습니다.
처음 보면 배터리 하단의 둥근 부품에 나사가 보이기 때문에 단순히 나사를 풀면 분해될 것처럼 보입니다.
하지만 실제 구조는 그보다 조금 다릅니다.
하단 부품 자체를 회전시켜 분리해야 내부 배터리팩을 꺼낼 수 있는 방식이었습니다.
이런 구조를 모른 채 무리하게 나사만 풀거나 힘을 가하면 케이스가 손상될 수 있습니다.
안장형 배터리처럼 특수한 구조는 분해 순서를 정확하게 파악하는 것이 매우 중요합니다.
드디어 내부 배터리팩 확인
하단부를 분리한 뒤 내부 배터리팩을 조심스럽게 꺼냈습니다.
길고 좁은 케이스 안에 여러 개의 18650 셀이 일정한 배열로 들어가 있었습니다.
배터리팩을 해체하기 전에는 배선 위치와 셀 연결 구조를 충분히 기록해 두는 것이 좋습니다.
이번 작업에서도 분해 전 사진을 여러 장 남겨 기존 연결 구조와 극성, BMS 배선을 확인할 수 있도록 했습니다.
기존 셀은 무엇을 보고 평가해야 할까?
배터리를 열어보면 셀 제조사나 원산지를 먼저 보게 되는 경우가 많습니다.
하지만 셀의 품질을 단순히 국적만으로 판단하는 것은 적절하지 않습니다.
중요한 것은 실제 셀의 정격용량과 방전 성능, 제조 품질, 사용 이력, 내부저항, 열화 정도입니다.
전기자전거는 주행 중 지속적으로 전류를 사용하기 때문에 단순히 용량이 높은 셀보다 모터와 컨트롤러가 요구하는 전류를 안정적으로 공급할 수 있는 셀을 선택해야 합니다.
새 셀은 LG INR18650-MJ1 사용
이번 작업에서는 기존 셀을 모두 제거하고 LG INR18650-MJ1 셀을 사용했습니다.
총 구성은 10S3P입니다.
즉,
- 10개 직렬
- 3개 병렬
- 총 30셀
구조입니다.
10개의 직렬 그룹이 배터리팩의 전압을 만들고, 각 그룹에 3개의 셀이 병렬로 연결되면서 전체 용량을 확보하는 방식입니다.
10S3P는 어떤 구조일까?
전기자전거 배터리에서 10S는 일반적으로 36V급 리튬이온 배터리팩에 사용되는 대표적인 구성입니다.
셀 10개를 직렬로 연결하면 각 셀의 전압이 더해져 배터리팩 전체 전압을 구성합니다.
반대로 병렬 연결은 용량과 사용할 수 있는 전류를 늘리는 역할을 합니다.
따라서 10S3P는 10개의 직렬 그룹에 각 3개의 셀이 병렬로 구성된 형태입니다.

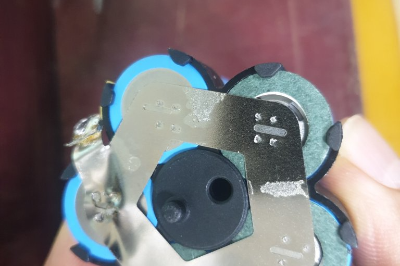

기존 니켈 구조를 재사용할 때 주의할 점
기존 배터리팩을 분해하면 셀 사이를 연결하던 금속 스트립이 남습니다.
형태가 기존 구조에 정확하게 맞기 때문에 상태가 양호하다면 참고용으로 활용할 수 있습니다.
다만 손상되거나 변색된 연결재, 부식된 부품을 그대로 재사용하는 것은 피하는 것이 좋습니다.
특히 전기자전거는 충·방전 과정에서 비교적 높은 전류가 흐르기 때문에 연결재의 단면적과 접합 상태가 중요합니다.
새 셀 조립과 절연
셀 배열을 맞춘 뒤 스폿 용접을 통해 각 직렬·병렬 그룹을 연결했습니다.
이 과정에서 셀의 +극과 연결재가 의도하지 않은 부분에서 닿지 않도록 절연 처리를 함께 진행했습니다.
좁은 케이스 안에 다시 들어가야 하기 때문에 배선이 튀어나오거나 셀 간 간섭이 생기지 않도록 최대한 정리하는 것도 중요합니다.
BMS도 함께 확인해야 한다
전기자전거 배터리에는 BMS가 사용됩니다.
BMS는 일반적으로 다음과 같은 역할을 담당합니다.
- 과충전 보호
- 과방전 보호
- 과전류 보호
- 셀 그룹 전압 감시
- 일부 모델에서 셀 밸런싱
셀만 새것으로 교체해도 BMS가 정상적으로 동작하지 않으면 배터리를 사용할 수 없습니다.
따라서 셀 교체와 함께 회로 상태도 확인해야 합니다.

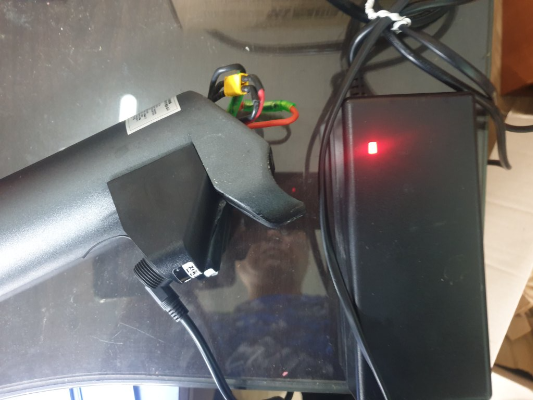

완전히 조립하기 전에 반드시 충전 테스트
배터리팩을 새로 구성했다고 해서 바로 케이스를 닫는 것은 좋지 않습니다.
특히 이번 안장형 배터리는 한 번 조립하면 다시 분해하는 과정이 상당히 번거롭습니다.
그래서 최종 조립 전에 먼저 충전기에 연결해 정상적으로 충전이 시작되는지 확인했습니다.
출력 전압과 충전 상태가 정상인지, BMS가 제대로 동작하는지를 확인한 뒤 최종 조립을 진행했습니다.
배터리 용량이 커지면 주행거리도 그대로 늘어날까?
배터리 용량이 증가하면 이론적으로 사용할 수 있는 에너지량도 늘어납니다.
하지만 실제 주행거리가 용량 증가 비율과 정확히 같아지는 것은 아닙니다.
전기자전거의 주행 가능 거리는 다음과 같은 조건에 영향을 받습니다.
- 사용자 체중
- 경사도
- 타이어 공기압
- 주행 속도
- PAS 단계
- 모터 효율
- 외부 온도
- 바람
- 노면 상태
삼천리의 현재 전기자전거 제품들도 동일한 배터리라도 주행 방식에 따라 주행거리가 크게 달라지는 것을 공식 사양에서 확인할 수 있습니다. 예를 들어 팬텀 CITY는 36V 8.7Ah 배터리를 사용하면서 스로틀 기준 35km, 파워 어시스트 1단 기준 80km로 안내하고 있습니다.
배터리 성능이 떨어졌다고 느껴지는 주요 증상
전기자전거 배터리는 어느 날 갑자기 완전히 고장 나기도 하지만, 대부분은 조금씩 성능이 떨어지는 과정을 거칩니다.
다음과 같은 변화가 반복된다면 배터리 상태를 확인해 볼 필요가 있습니다.
- 완충 후 주행거리가 예전보다 크게 줄어듦
- 언덕에서 전원이 꺼짐
- 높은 PAS 단계에서 갑자기 배터리가 차단됨
- 충전은 완료되지만 빠르게 잔량이 줄어듦
- 충전 중 비정상적으로 뜨거워짐
- 배터리 케이스가 부풀거나 변형됨
전기자전거 배터리를 오래 사용하는 방법
삼천리 공식 사용설명서에서도 리튬이온 배터리를 소모품으로 안내하면서 충격으로부터 보호할 것을 강조하고 있습니다.
실제로 사용할 때는 다음과 같은 관리가 도움이 됩니다.
배터리를 완전히 방전된 상태로 장기간 방치하지 않는 것이 좋습니다.
여름철 자동차 내부처럼 매우 높은 온도의 장소에도 장시간 보관하지 않는 것이 좋습니다.
주행 후 배터리가 뜨거운 상태라면 어느 정도 식힌 뒤 충전하는 것이 좋습니다.
또한 케이스가 심하게 깨졌거나 배터리가 부풀어 오른 경우에는 사용과 충전을 중단하고 상태를 확인하는 것이 안전합니다.
자주 묻는 질문
삼천리 팬텀 배터리도 내부 셀만 교체할 수 있나요?
배터리 구조와 BMS 상태에 따라 가능합니다. 케이스와 회로가 정상인지 먼저 확인해야 합니다.
모든 18650 셀을 사용할 수 있나요?
아닙니다. 같은 18650 규격이라도 용량과 방전 성능이 다릅니다. 전기자전거 모터의 요구 전류와 배터리팩 설계에 맞는 셀을 사용해야 합니다.
배터리 전압이 정상인데 주행거리가 짧은 이유는 무엇인가요?
노후된 셀은 무부하 상태에서는 정상적인 전압을 나타내도 실제 주행 중 전류가 흐르면 전압이 빠르게 떨어질 수 있습니다.
일부 셀만 교체하면 안 되나요?
새 셀과 오래된 셀은 용량과 내부저항, 열화 정도가 다를 수 있습니다. 따라서 전체 상태를 확인한 뒤 교체 범위를 결정하는 것이 좋습니다.
충전기는 기존 제품을 그대로 사용해도 되나요?
배터리팩의 직렬 구성과 최대 충전전압이 기존과 동일하도록 설계되었다면 기존 충전 시스템을 유지할 수 있는 경우가 있습니다. 다만 실제 호환 여부는 배터리팩과 충전기의 전압 사양을 반드시 확인해야 합니다.
이번 작업에서 확인한 핵심
이번 삼천리 팬텀 안장형 배터리는 일반적인 사각형 배터리와 달리 좁고 긴 케이스 안에 모든 부품이 들어가 있어 분해와 조립 과정이 까다로운 제품이었습니다.
하지만 내부 구조를 정확하게 파악하고 기존 배선과 연결 방식을 기록하면서 작업하면 셀 교체 이후에도 기존 케이스를 다시 활용할 수 있습니다.
특히 전기자전거 배터리에서 중요한 것은 단순히 용량이 큰 셀을 넣는 것이 아닙니다.
셀의 방전 성능과 BMS, 연결재, 절연, 충전 조건까지 전체 배터리팩을 하나의 시스템으로 보고 판단해야 합니다.
전기자전거의 주행거리가 짧아졌다면 무조건 새 자전거나 새 배터리를 구매하기보다 먼저 현재 배터리의 상태와 내부 구조를 확인해 보는 것도 하나의 방법입니다.
