삼성 파워건 무선청소기는 강력한 성능으로 많은 사랑을 받는 제품이지만,
시간이 흐르면서 배터리 사용 시간이 줄어드는 것은 자연스러운 현상입니다.
오늘은 성능이 저하된 삼성 파워건 무선 청소기배터리, 모델명 vca-sbt80의 리필 작업을 진행하며
그 과정과 핵심 포인트를 공유하고자 합니다.
배터리 문제로 고민하시는 분들께 실질적인 정보가 되길 바랍니다.
[배터리 상태 점검]

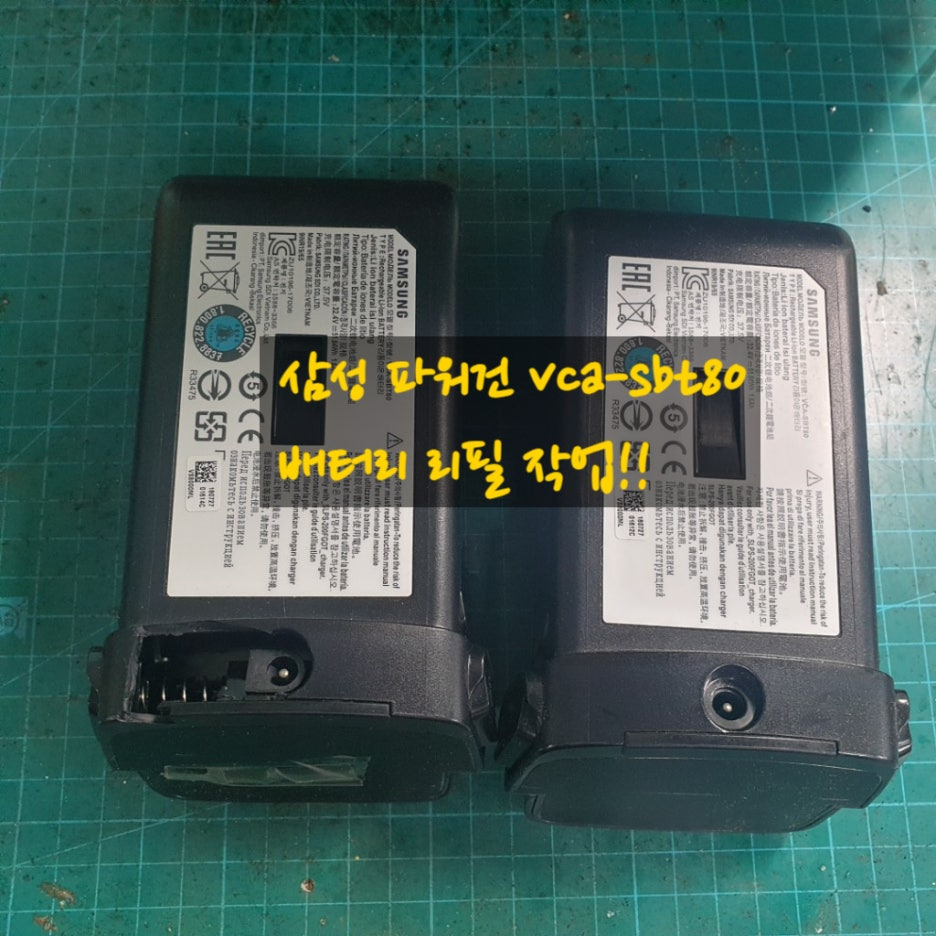

이번에 리필을 의뢰받은 vca-sbt80 배터리 팩 2개입니다.
하나는 외관상 큰 문제가 없었지만 다른 하나는 충전 단자 부위의 플라스틱 케이스가 파손된 상태였습니다.내부 셀 교체와 더불어 파손된 케이스 교체 작업이 함께 필요함을 확인했습니다.

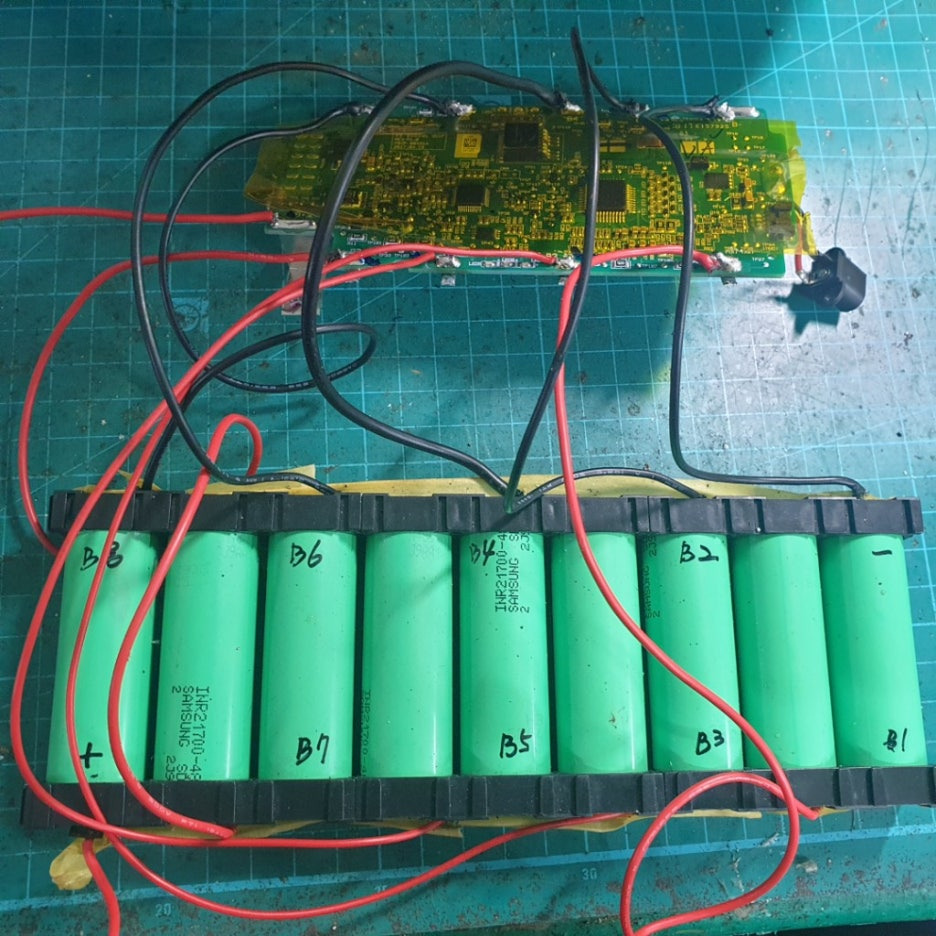

회로 보호를 위한 필수 준비 작업
삼성 파워건 배터리 리필에서 가장 중요한 단계 중 하나입니다.
기존 배터리 셀을 회로에서 분리하기 전, 반드시 외부에서 보조 전원을 회로에 연결해야 합니다.
이 과정을 생략하면 회로가 스스로를 보호하기 위해 잠금(lock) 상태가 되어 새 배터리를 연결해도 작동하지 않게 됩니다.
또한, 작업 중 발생할 수 있는 쇼트를 방지하기 위해 회로 기판 위를 캡톤 테이프로 보호하는 조치를 취했습니다.

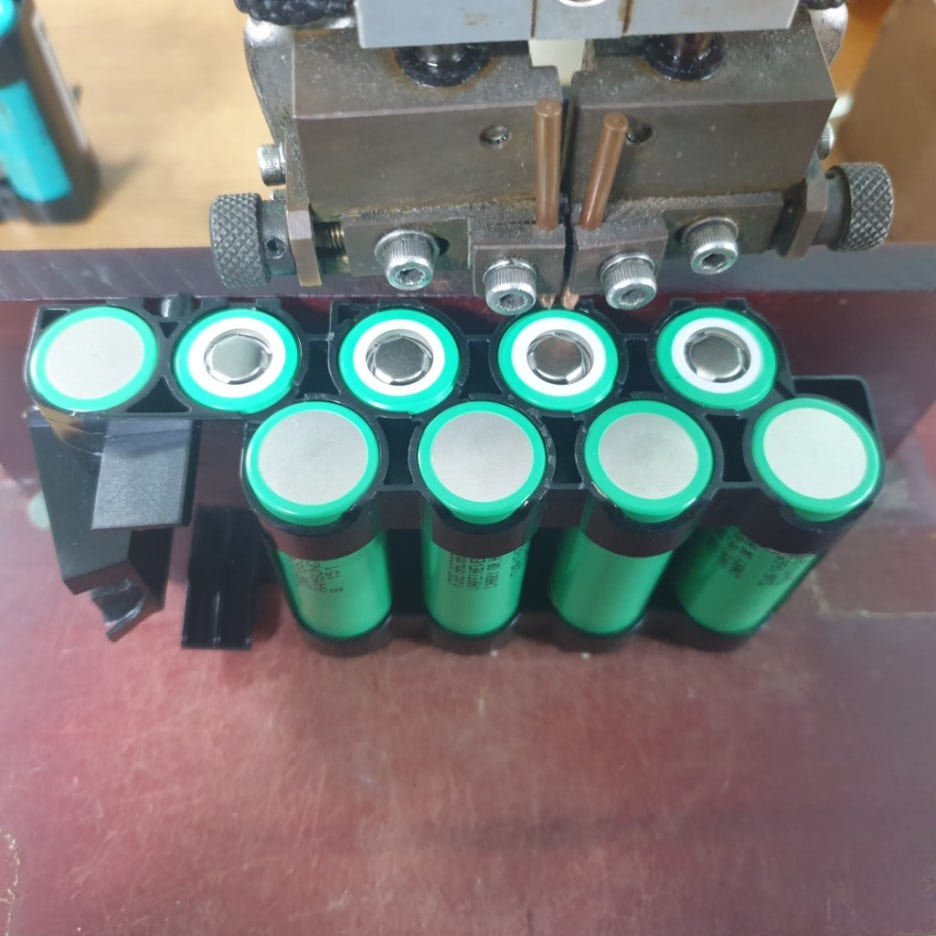

vca-sbt80 리필에 사용할 새 배터리 셀
배터리 리필의 핵심은 바로 '어떤 셀을 사용하느냐'입니다.
이번 작업에는 무선청소기처럼 순간적으로 높은 출력을 요구하는 기기에 적합한
삼성 정품 INR18650-25R 고방전 셀 (용량2.5A)을 사용했습니다.
리필 후 용량은 2.1A -> 2.5A 로 업그레이드 됩니다.
안정성과 출력이 검증된 고품질 셀을 사용해야만 리필 후에도 만족스러운 성능을 기대할 수 있습니다.

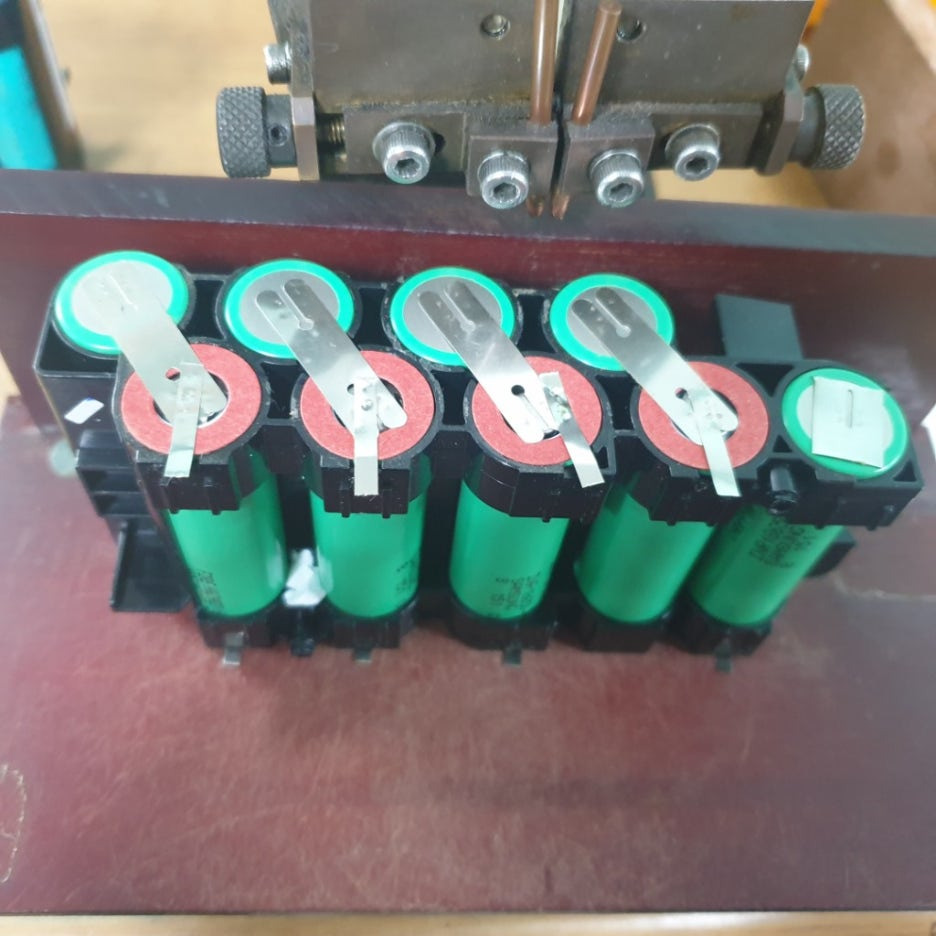

[스폿 용접 ]
새 배터리 셀들을 팩 홀더에 맞게 배열하고, 니켈 플레이트를 이용해 스폿 용접을 진행합니다.
이 작업은 각 셀을 직렬 및 병렬로 정확하게 연결하여 팩의 전압과 용량을 구성하는 과정입니다.
견고하고 안정적인 스폿 용접은 배터리의 안전과 성능에 직결되므로, 정확한 위치에 충분한 강도로 용접하는 것이 중요합니다.
삼성 파워건 무선청소기 배터리는 7s1p 구성임으로 , 직병렬 구조를 확인하여 정확히 스폿 용접 작업을 진행합니다.
셀 중간에 데이터선과 연결되는 작은 니켈도 놓치지 않고 정확히 스폿 작업을 진행합니다.

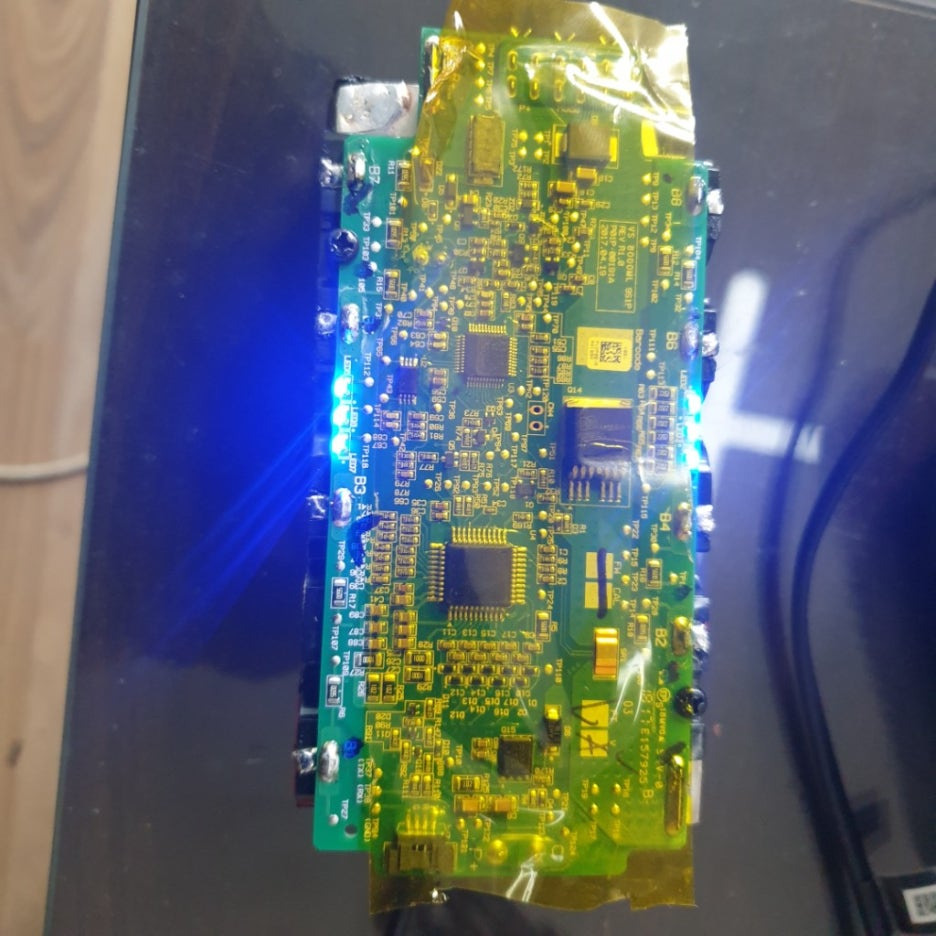

[리필 후 충전 및 기능 테스트]
새 셀과 기존 회로의 연결을 마친 후, 케이스를 닫기 전에 기능 테스트를 진행합니다.
충전기에 연결했을 때 사진처럼 LED 표시등이 정상적으로 점등되며 충전이 시작되는지 확인합니다.
이 단계에서 충전 및 방전이 원활하게 이루어지는지 점검하여 회로와 셀의 결합이 성공적으로 완료되었음을 파악할 수 있습니다.
만약 사진처럼 충전 led등이 들어오지 않고, led등 세개가 한번에 깜빡거린다음 아무런 불이 들어오지 않는다면,
배터리팩의 보호회로 불량으로 사용할 수 없는 상태인 것입니다.
삼성 파워건 무선청소기 배터리의 경우 회로가 불량이면 고쳐서 사용할 수 있는 방법이 없을 뿐 아니라, 대체해서 사용할
호환 보호회로도 구할 수가 없으니 , 배터리 리필 작업시 불량이 발생하지 않도록 매우 신경써서 작업해야 하는 고난이도의 작업입니다.

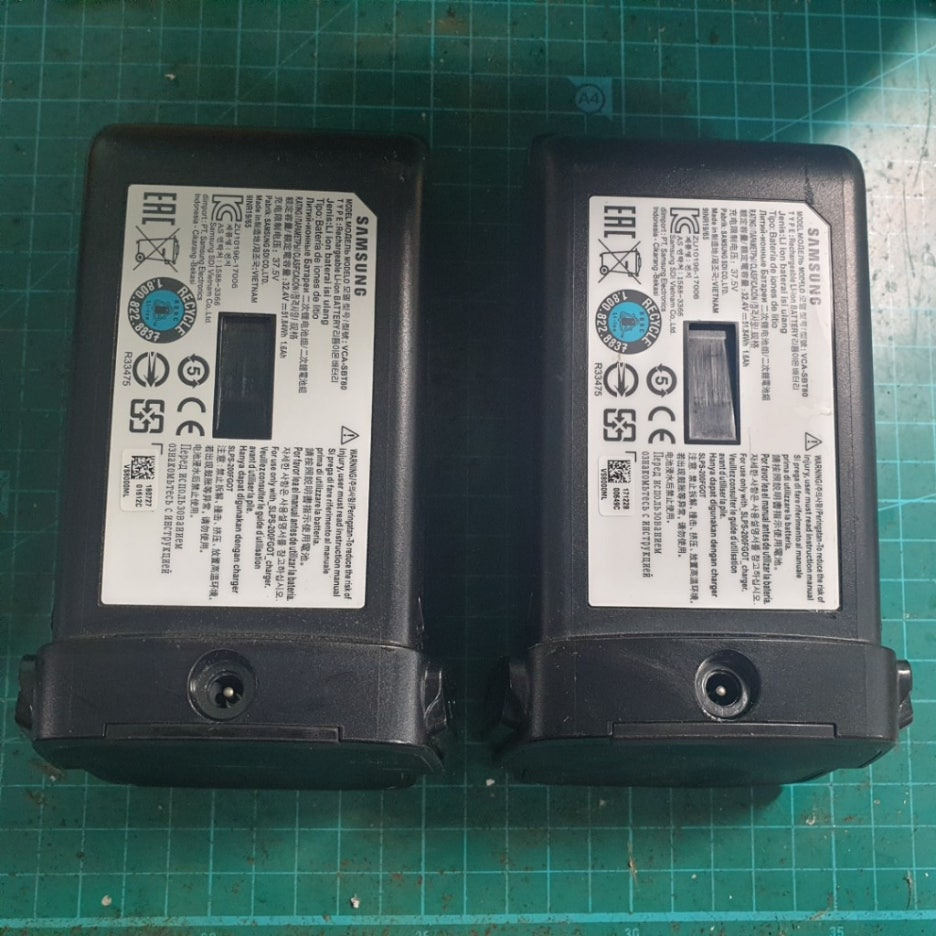

모든 테스트가 완료되면 배터리를 케이스에 넣어 최종 조립을 합니다.
처음에 확인되었던 충전 단자 파손 배터리 팩은 보유하고 있던 동일 모델의 중고 케이스를 활용하여 교체를 완료했습니다.
이로써 두 개의 vca-sbt80 배터리 팩 모두 새 생명을 얻어 다시 최적의 성능을 발휘할 준비를 마쳤습니다.
최초 용량은 2.1A 이었으나, 리필 후 용량은 2.5A로 업그레이드 되었습니다.
한 번 충전후 사용시간이 더 늘어 났다는 뜻입니다.
작업 요약 및 마무리
삼성 파워건 vca-sbt80 배터리 리필은 단순히 낡은 전지를 새 전지로 교체하는 것 이상의 전문성이 요구되는 작업입니다.
특히 작업 전 보조 전원을 연결하여 회로 잠김을 방지하는 과정은 작업의 성패를 좌우하는 핵심 기술입니다.
안정성이 검증된 고방전 셀을 사용하고 정밀한 스폿 용접을 통해 배터리 팩을 재구성함으로써,
무선청소기는 다시 강력한 성능을 되찾을 수 있습니다.
이제 배터리 불량 또는 성능이 약해져서 청소기를 교체하는 실수를 하지 마시고,
배터리 리필을 통해서 저렴한 비용으로 성능이 업그레이드 된 청소기를 사용하기를 강력히 추천 드립니다.
