반갑습니다.
오늘도 여전히 죽은 배터리 살리기에
여념이 없는 배터리리필러입니다.
이번에는 보쉬 전동드릴에 사용되는
18V 6A 배터리를 살려보도록 하겠습니다.
18V배터리는 충전드릴뿐 아니라, 임팩렌치 송풍기 그라인더 전지가위 등
거의 모든 충전용 전동공구에 사용됩니다.

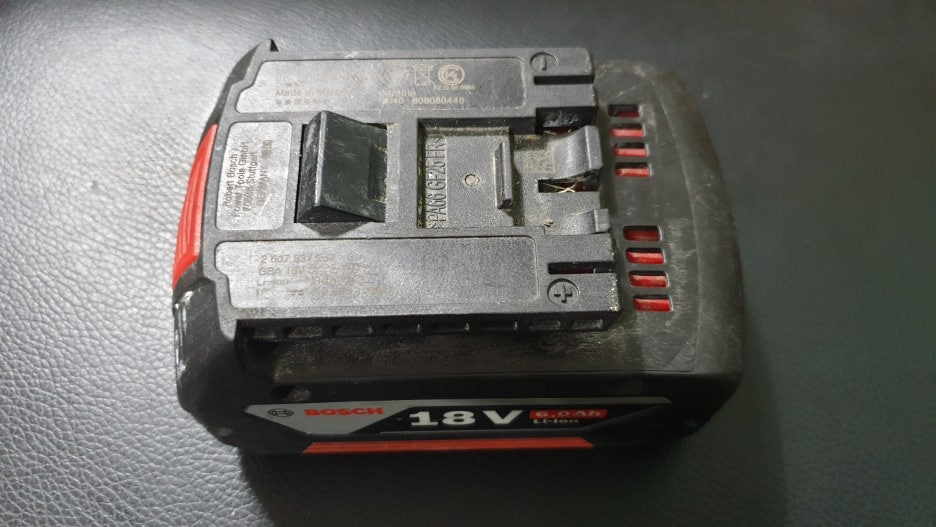

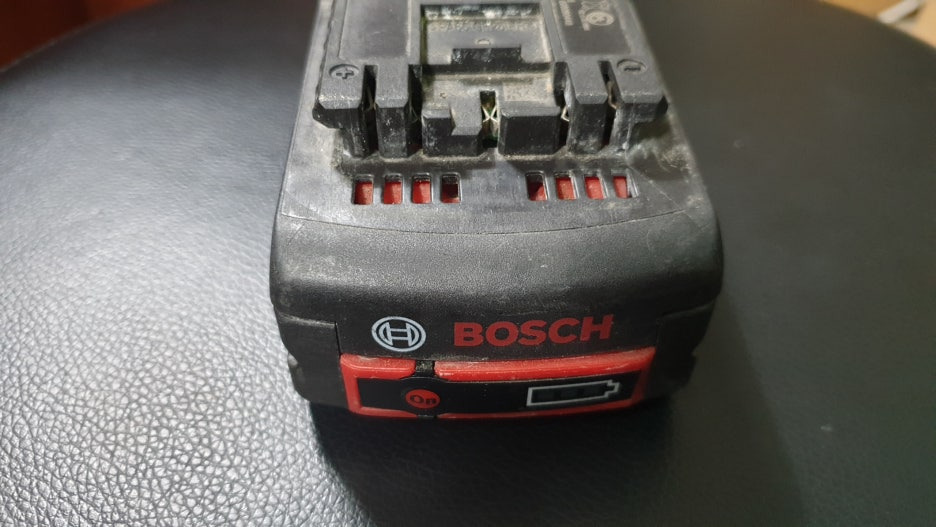

보쉬 18V 6A 배터리입니다.
LED잔량 표시 버튼을 눌러도 아무 반응이
없는 것으로 봐서 셀에 문제가 있는 것 같습니다.
케이스를 열어서 정확히 진단을 해보도록 하겠습니다.
보쉬 배터리케이스 분해는 양쪽 옆면의
나사 4개씩 풀어주면 쉽게 열립니다.

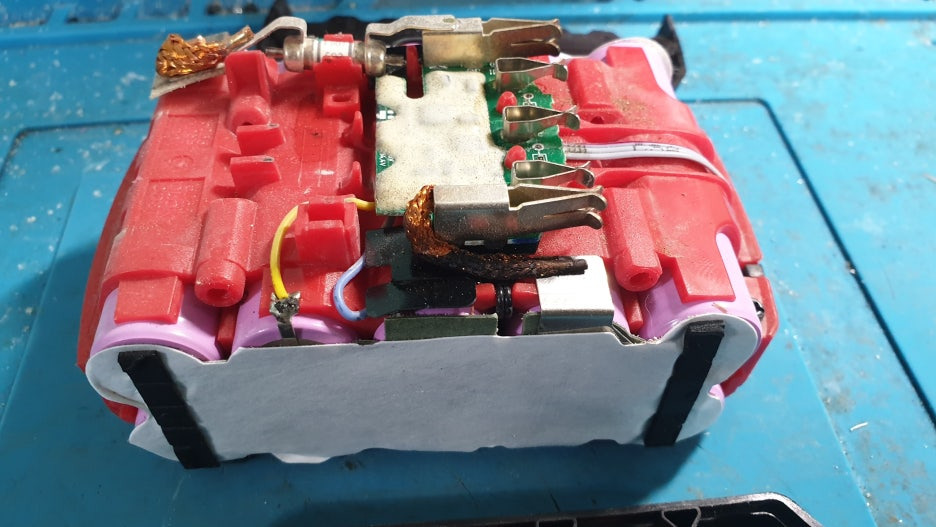

보쉬 18V 6A 내부 모습입니다.
내부 상태는 먼지도 거의 없이 깨끗한 상태입니다.
배터리 구매해서 몇 번 사용하지 않고 보관만 해두었거나,
배터리 구매 후 사용하자마자 고장이 난 경우일 것 같습니다.
배터리 셀 색깔을 보니 삼성 고방전 INR18650-30Q 셀을 사용한 것처럼 보입니다.

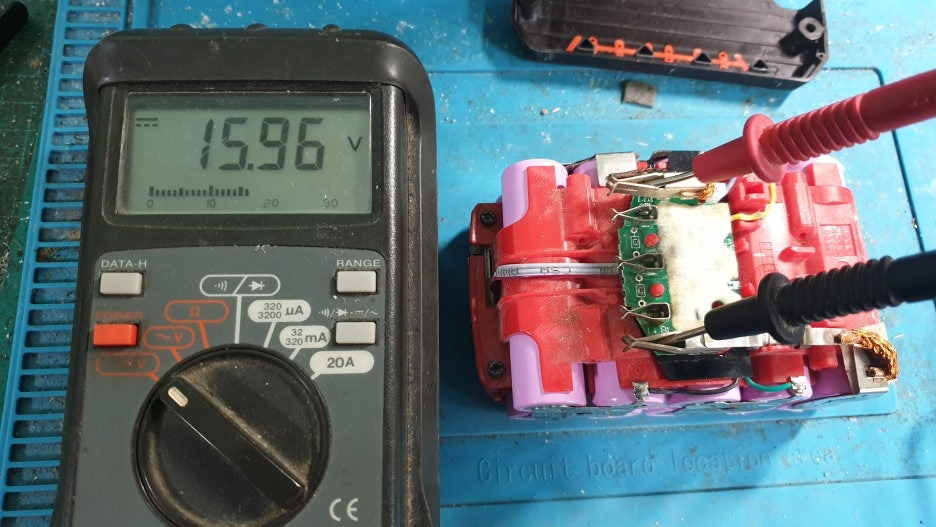

배터리케이스를 열고 전압을 한번 측정해 봅니다.
15.96V 나오네요
18V 배터리만 충전압이 21V인데 전압이
조금 부족해 보입니다.

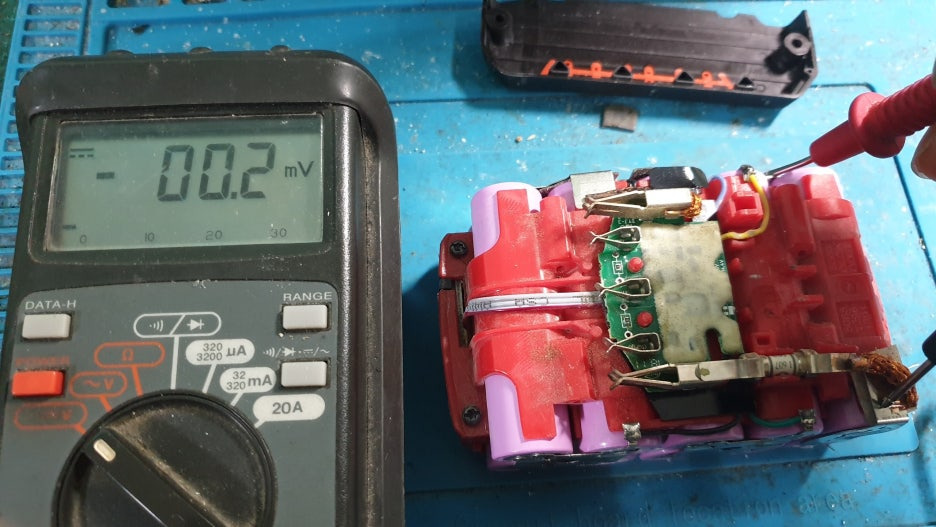

그래서 배터리 셀을 하나씩 다시 전압을
측정해 봅니다.
사진에서 처럼 10개 배터리 셀 중에서
마지막 셀 2개가 전압이 전혀 나오지 않습니다.
셀 2개가 죽은 것입니다.
이런 경우 간혹 죽은 셀만 교체해 주면 안 되냐고
하시는 분들이 계신데,
셀이 1개만 죽어도 10개 모두 신품셀로
교체해야 합니다.
만약 죽은 셀 1개만 신품셀로 교체하면
기존에 들어있던 셀들과 밸런스가 맞지 않아서
얼마 사용 못 하고 금방 고장이 납니다.
그래서 미련 없이 셀 10개를 모두
교체해야 하는 것입니다.
배터리팩 내부 셀 중 일부가 고장 나더라도 전체 셀 모두를 교체해야 합니다.

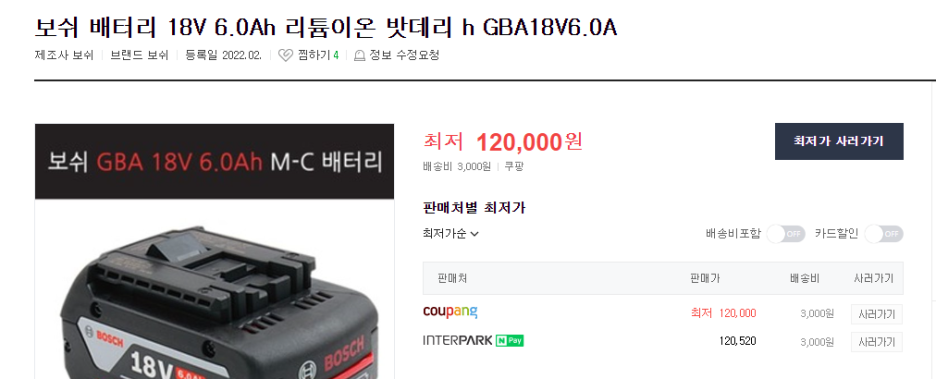

보쉬 18V 6A 정품배터리가 얼마인지
궁금해서 찾아봤습니다.
쿠팡에서 12만 원에 최저가 판매되고 있습니다.
배터리리필 해서 쓰시면 거의 반값에
사용가능하니 일석이조입니다.
자 이제 슬슬 분해를 해볼까요?

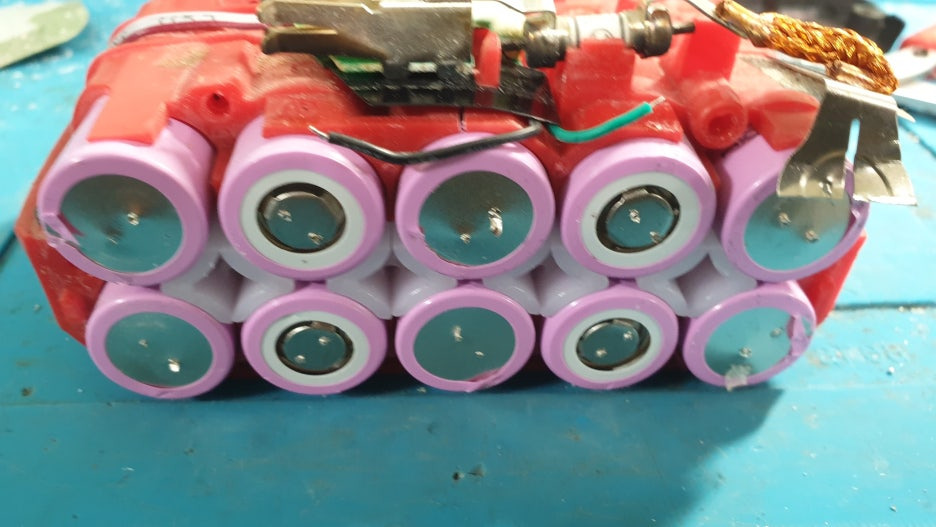

배터리 셀에 붙어 있는 니켈은 쉽게 제거가 되는데,
배터리셀들이 케이스에 딱 맞게 끼워져 있어서
손으로는 배터리셀을 빼내기가 쉽지 않습니다.

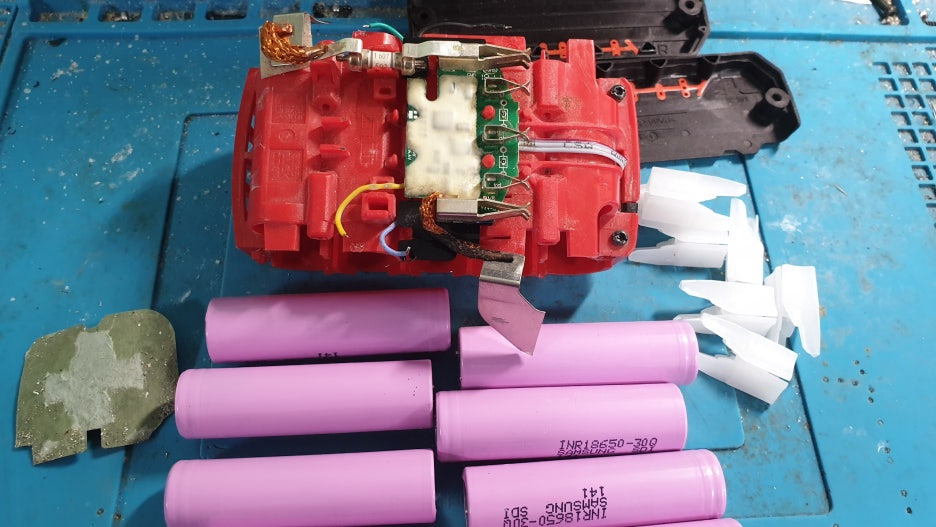

고무망치로 살살 두드리면서 빼냅니다.
사용된 셀은 삼성 고방전 INR18650-30Q네요.

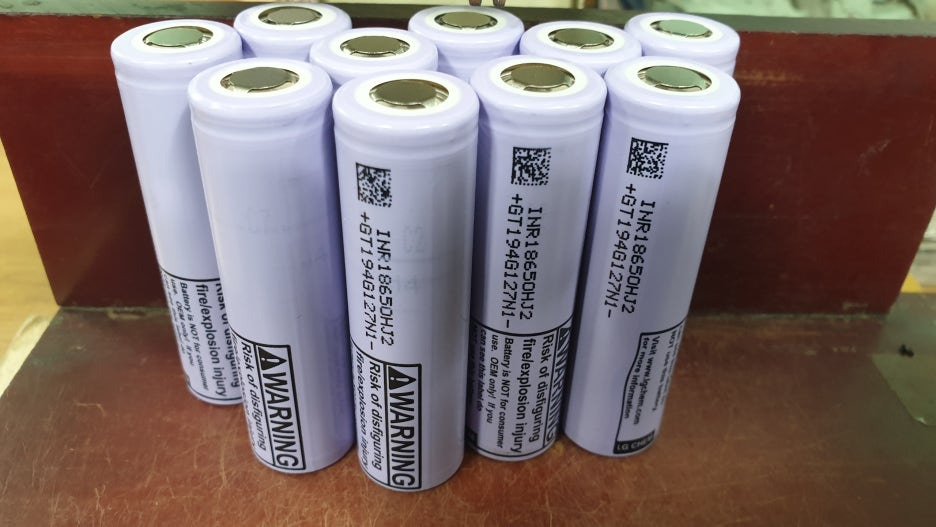

저는 LG 고방전 3A 셀로 교체 작업을 합니다.

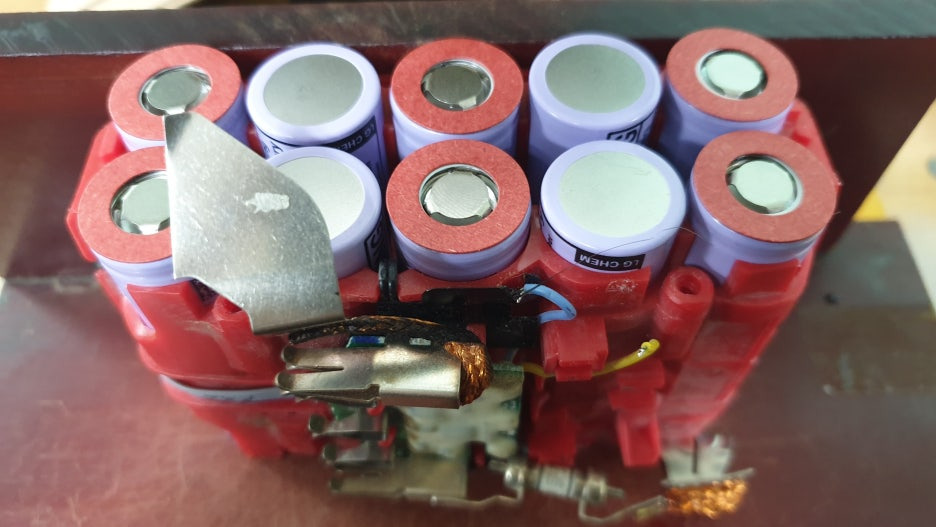

LG 고방전셀 10개를 준비해서 케이스에 잘
넣은 다음 스폿 용접을 합니다.
셀이 케이스에서 흔들리지 않도록 셀사이에 플라스틱 가이드를
끼우는 것을 잊지 않도록 주의합니다.

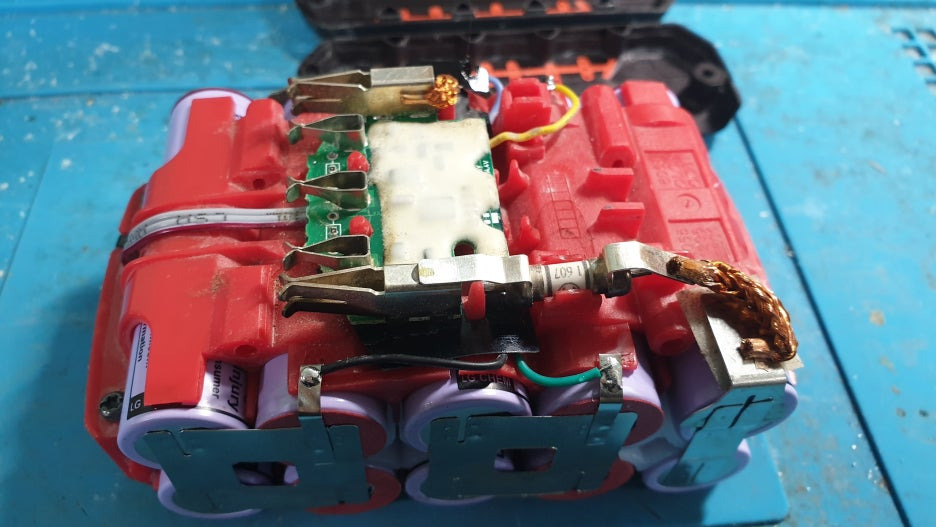

사진이 좀 어두운데
스폿 깨끗이 잘 되었고 납땜까지
완벽 마무리가 되었습니다.

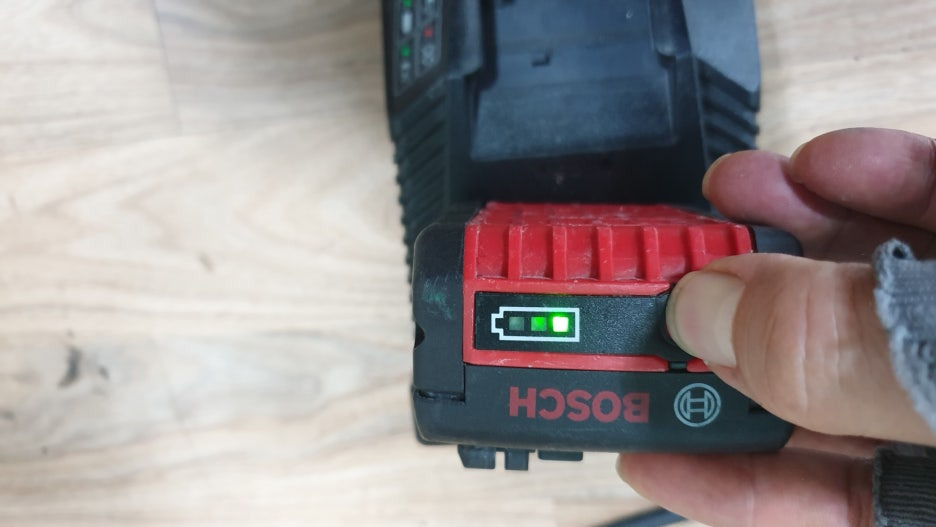

LED 잔량표시도 이제 정상적으로
동작합니다.
이제 마지막으로 충전이 잘 되는지
충전기에 장착해서 테스트해 봅니다.
충전기의 초록불이 점멸되고 있네요
정상 충전 중 상태입니다.
이로써 보쉬 18V 충전드릴배터리 6A
배터리 교체 후기였습니다.
