마끼다 18V 6A 배터리 리필
이번에는 마끼다 전동드릴에 사용되는 18V 배터리 리필 작업을 진행합니다.

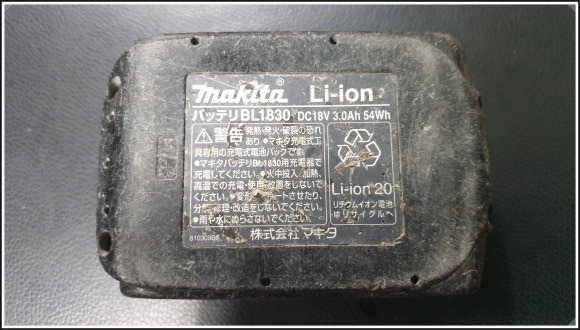

위 사진을 보시면 배터리 바닥면 라벨이 온통 일본어로 되어 있습니다.
kc 인증마크와 인증번호도 보이지 않습니다.
보통 영어로 되어 있는데 일본어인 것을 보면 고객님이 일본에서 구매하셨던지
해외직구를 통해서 구매하신 것 같습니다.
마끼다 배터리는 보호회로 불량이 많은 제품이어서
먼저 충전이 되는지 확인부터 해봅니다.
배터리를 충전기에 장착했더니 충전기 LED가 녹색과 적색을 왔다 갔다 하며 에러를 띄웁니다.

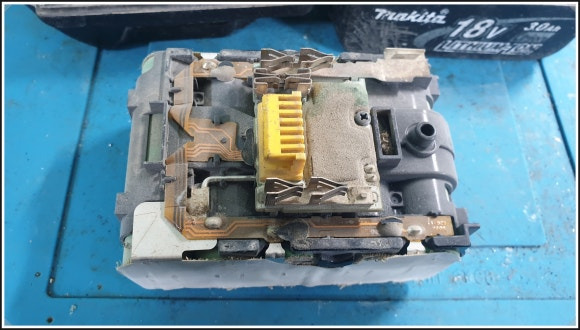

역시나 마끼다 배터리팩 내부의 보호회로가 불량이네요.
마끼다배터리는 배터리셀이 고장 나도 보호회로가 자동으로 잠깁니다.
마끼다배터리 배터리팩은 보호회로가 잠긴(고장) 경우는 회복할 방법이 없어요.
이런 경우는 회로까지 교체해서 작업해야 합니다.

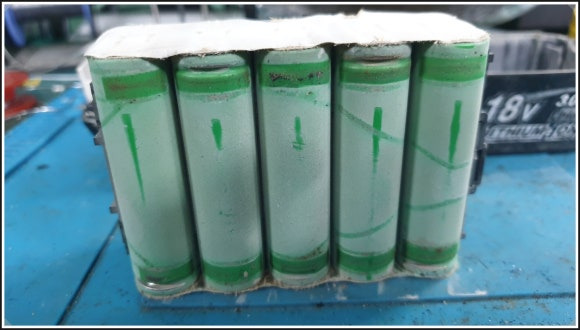

어떤 배터리가 들어 있나 봤더니 소니 18650 고방전셀이 들어 있습니다.
마끼다 배터리가 국내산이 아니다 보니 SONY 또는 SANYO셀을 많이 사용하는 것 같습니다.

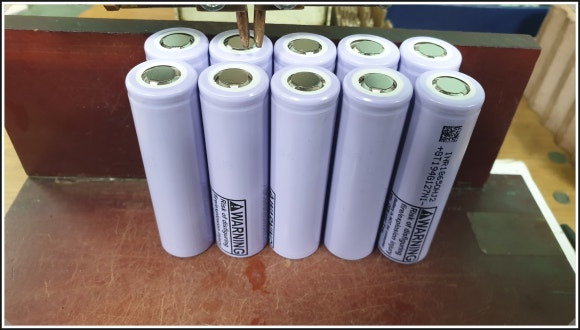

저는 이렇게 엘지 고방전 18650셀을 이용해서 배터리를 교체합니다.
이 엘지셀 방전율이 20A입니다.
일반적으로 배터리리필에 많이 사용하시는 삼성 고방전 INR18650-30Q (분홍색) 셀은 방전율이 15A입니다.
엘지셀이 출력이 높아서 용량은 동일한 3A이지만 안정성이 더 높다고 할 수 있습니다.
아 , 물론 삼성 30Q셀도 아주 좋은 셀이고 저도 사용하고 있습니다.

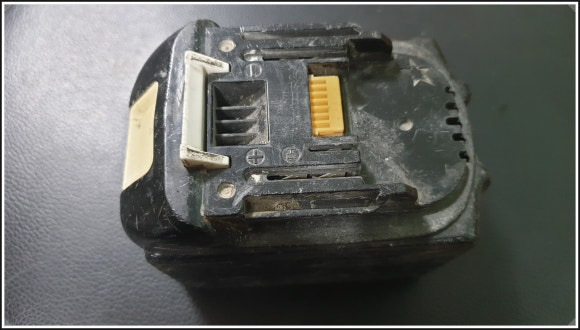

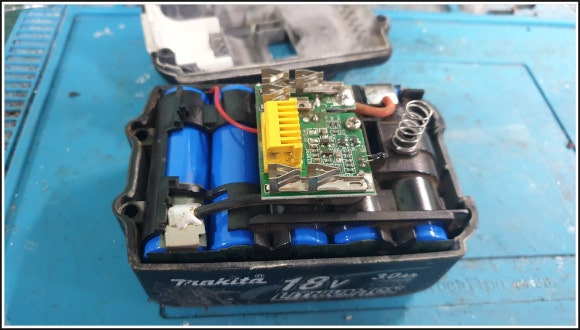

회로와 셀까지 교체해서 조립까지 완료습니다.
앗. 위의 사잔에서 셀이 파란색인 것을 보고 중국산셀 아니냐고 하실 수도 있을 것 같은데,
사진을 보시다시피 셀들을 잡아주는 플라스틱 가이드가 없어서
셀을 고정하기 위해서 셀과 셀사이를 접착제로 붙인 다음 셀 바닥에도 접착식
발포스펀지(사진생략되었네요)로 사용 시에 움직임이 없도록 고정시킵니다.
현장에서 진동 및 충격이 있는 작업을 많이 하다 보니 셀이 조금이라도
흔들리면 고장이나 쇼트의 위험이 있기 때문입니다.
그래서 위의 LG 18650 배터리셀마다수축필름을 더 씌워서 작업을 한 거랍니다.

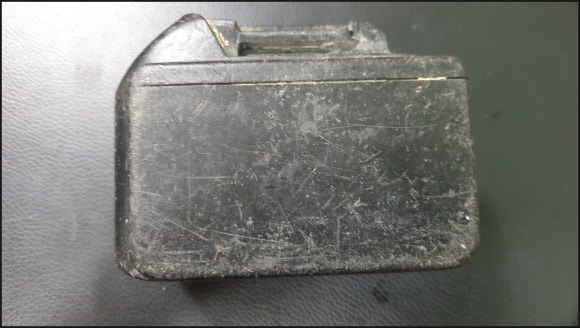

마끼다 18V 9A 배터리 리필
마끼다에서는 15셀 대용량 팩이 출시 안되었으니 이 제품은 중국산 호환 배터리입니다.
제품에 대한 라벨도 아예 없습니다.

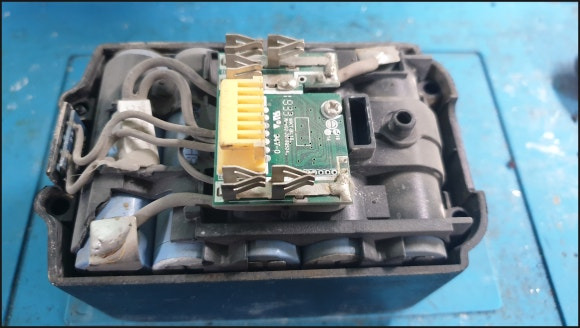

배터리케이스 사이즈로 봐서 리튬이온 18650 배터리가 5S3P로 구성된 15셀 배터리 팩입니다.
배터리 바닥을 보면 제법 사용한 흔적이 보입니다.
그런데 바닥면에 이렇게 아무 보호 장치가 없으면 오랜 시간이 지나서 흔들림 때문에
18650 배터리 셀 표면 필름이 벗겨질 수 있습니다.
그 벗겨진 셀들이 살짝만 스쳐도 바로 화재의 위험이 있으니, 절연 작업에 신경을 많이 써야 합니다.

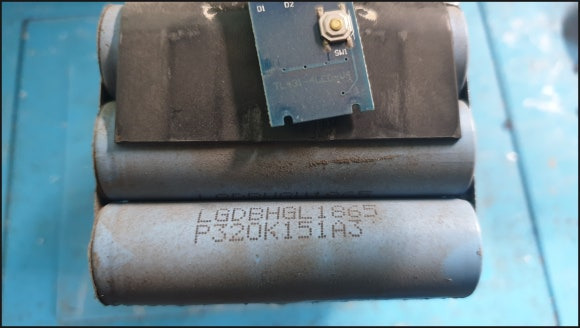

어떤 배터리셀이 들어있나 궁금해서 봤더니, 완전 대박!!! 엘지 고방전셀이 들어 있습니다.
그것도 용량 3A에 방전율 20A 셀입니다.
중국산에 이런 스펙의 배터리셀이 들어있다니 당연히 믿어지지가 않습니다.
그래서 셀을 찬찬히 훑어보았습니다.
이상한 점 보이시나요??

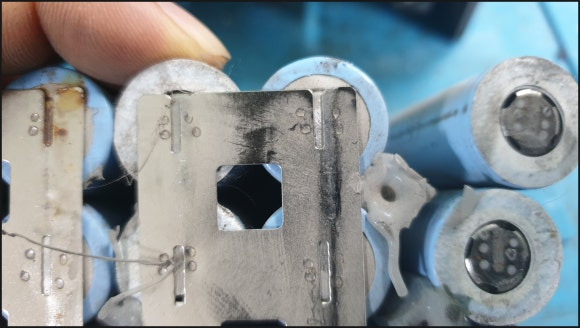

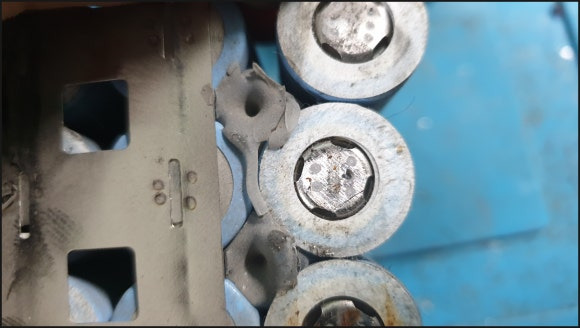

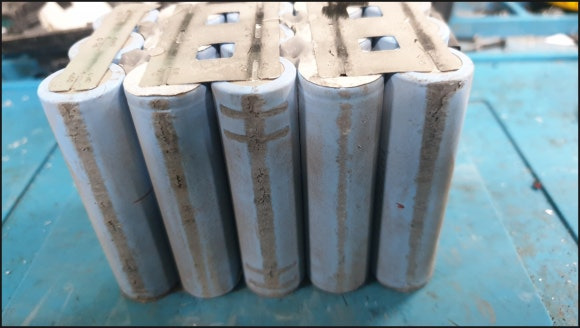

셀을 + - 단자 쪽을 보시면 하얗게 표면을 간 흔적이 있습니다.
중고셀을 사용할 때 스폿 용접이 용이하라고 하는 작업입니다.
역시나 수명이 얼마 남지 않은 중고셀로 작업을 한 제품입니다.
이제 신품 엘지 고방전셀 9A 배터리로 변신을 시킬 차례입니다.

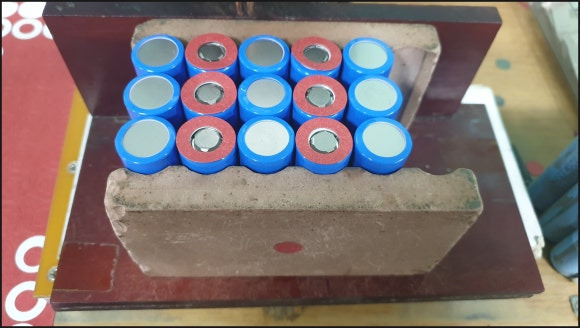

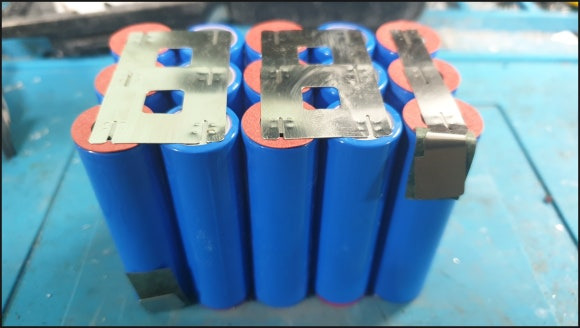

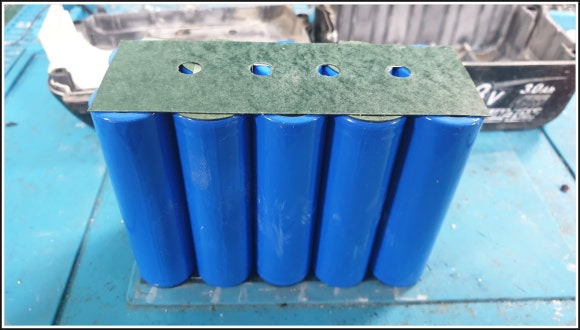

안전을 위해서 기존 엘지배터리셀에다 한 번 더 수축필름을 씌워서 15셀 배터리팩 스폿을 했어요

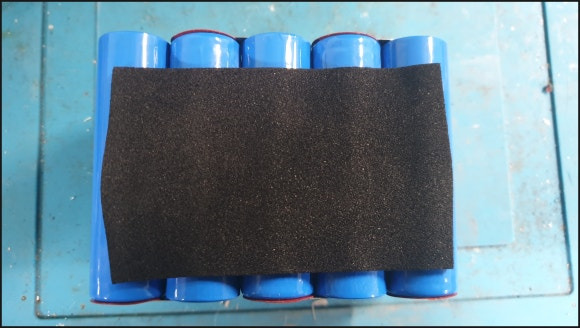

바닥에는 흔들림 때문에 필름이 벗겨지는 것을 방지하기 위해 발포 스펀지를 붙여 두었습니다.

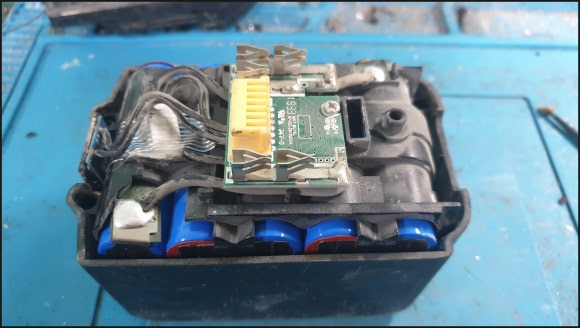

케이스에 딱 맞게 잘 들어가네요
리필 후 테스트를 위해서 드릴에 장착해 작동해 보았습니다.
호환배터리인데도 드릴에 딱 맞게 장착 잘 되고 작동도 잘 됩니다.
9A 대용량이니 한번 충전하면 사용시간은 오래 사용하실 것입니다.
참고 사항

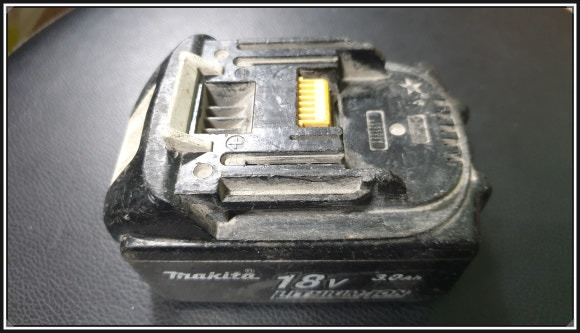

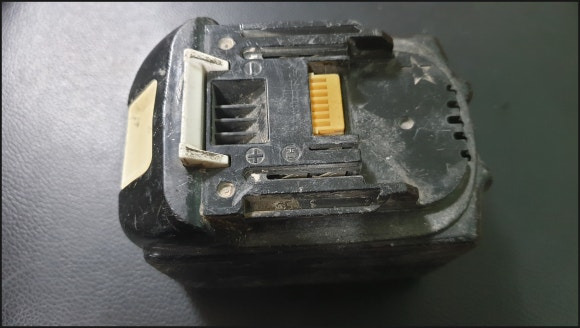

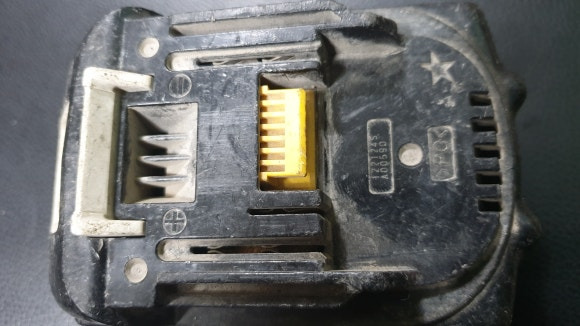

마끼다배터리 사용하시는 분들 중 저 사진에 보이는 노란색 부분이 깨져서
수리 가능한지 문의하시는 분들이 많습니다.
저 노란색 단자는 배터리회로 전체를 교체해야 합니다.
마끼다배터리는 정품 보호회로를 구할 수가 없기 때문에
비품 보호회로로 교체하는 작업은 가능합니다.
