노트북을 오래 사용하다 보면 가장 먼저 문제가 생기는 소모품이 바로 배터리입니다.
정품을 새로 사자니 가격이 부담스럽고, 이름 모를 저가형 호환 배터리를 쓰자니 안정성이 걱정될 때 가장 좋은 대안이 바로
배터리 리필입니다.
특히 레노버 싱크패드 L410 모델은 노트북과 배터리가 단종된 지 너무 오래되어서 정품 배터리를 구할 수가 없는 상황입니다.
오늘은 레노버 싱크패드 L410 모델의 배터리(42t4789) 리필 과정을 통해 작업이 어떻게 이루어지는지 보여드리려고 합니다.

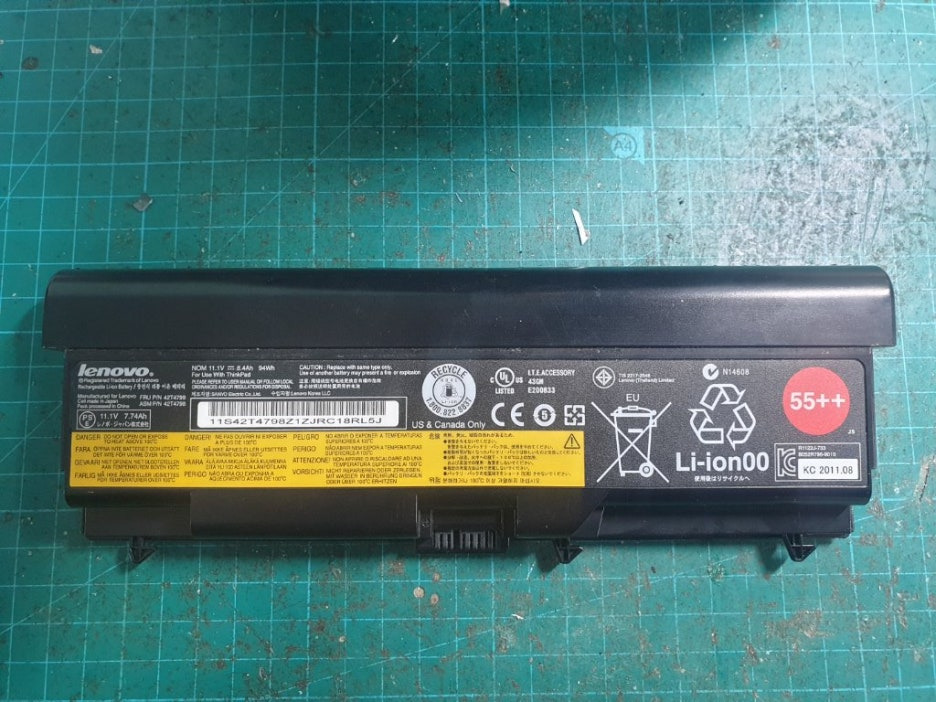

이번에 리필을 위해 입고된 레노버 싱크패드 L410 노트북배터리(42t4789) 모델입니다.
이 배터리는 레노버 싱크패드 노트북의 여러모델에 공용으로 사용되는 배터리로서, 배터리는 사진처럼 한가지이지만,
가지고 있는 모델명은 여러가지 입니다.(다른 모델명은 너무 많아서 생략하도록 하겠습니다.)
외관은 세월의 흔적이 있지만, 내부 보호 회로만 멀쩡하다면 새 배터리 셀을 장착해 다시 쌩쌩하게 사용할 수 있습니다.
내부 구성 확인 및 회로 점검

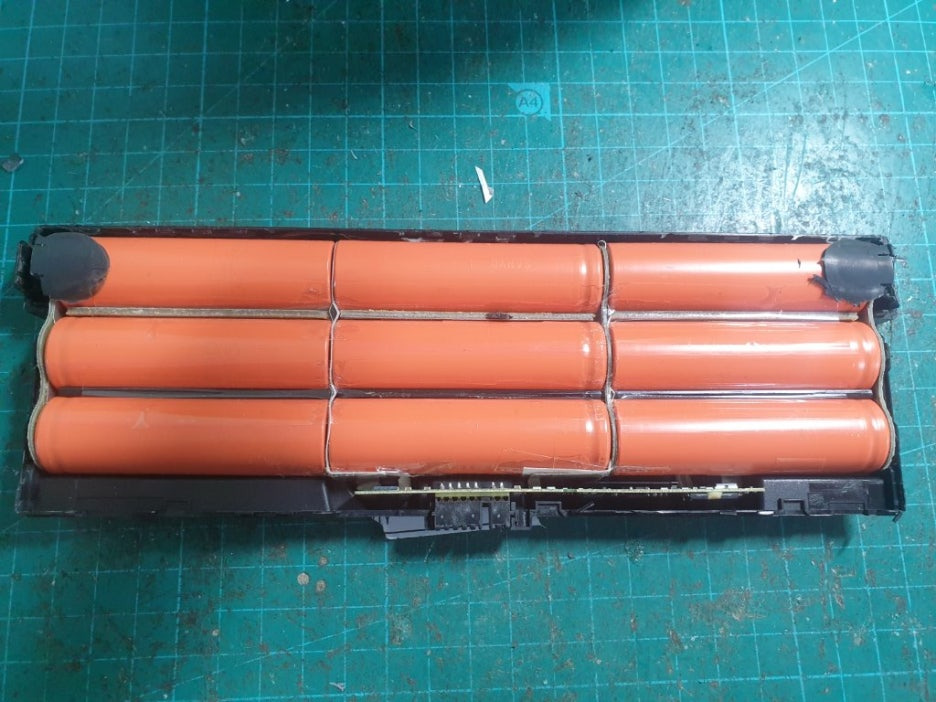

리필 작업의 첫 단계는 케이스를 조심스럽게 개봉하여 내부 상태를 확인하는 것입니다.
기존에 들어있던 셀은 산요(Sanyo) 셀로, 3 s3 p 방식의 9셀 구성으로 되어 있습니다.
11.1V 8.4Ah 용량입니다.
예전 대용량 배터리들은 이렇게 9개의 셀을 묶어 사용하곤 했죠.
리필 후에는 11.1V 10.5A 용량으로 재탄생하게 됩니다.
정품 대비 30% 정도 성능이 업그레이드된다는 뜻입니다.
새 셀을 넣기 전, 가장 중요한 과정이 바로 노트북배터리 회로의 정상 작동 여부를 확인하는 것입니다.

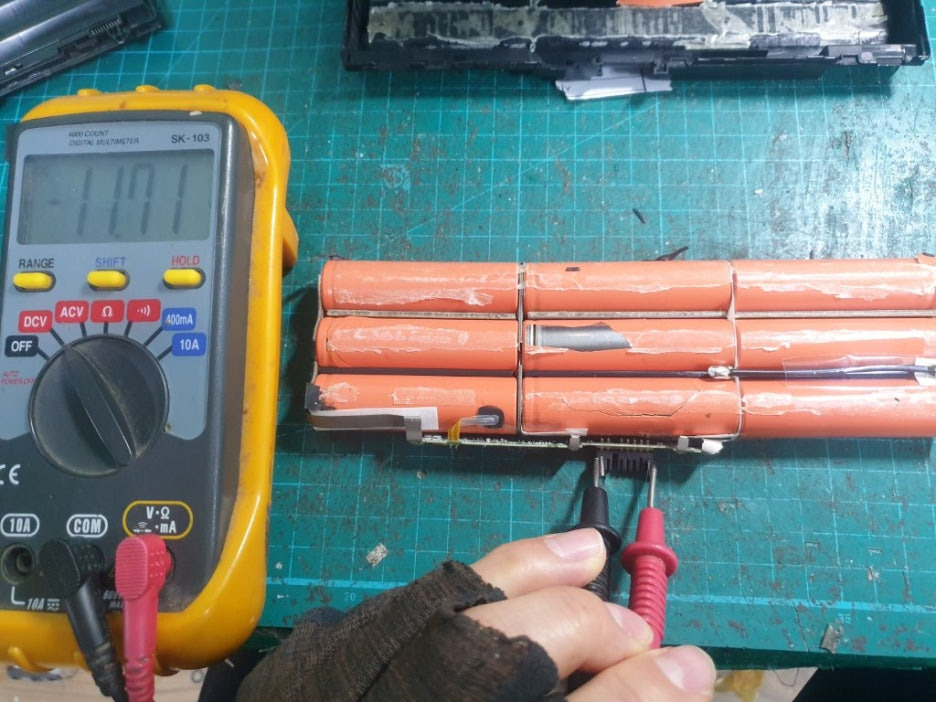

출력 전압을 측정해 보니 11.71V로 회로가 살아있는 것을 확인할 수 있었습니다.
회로가 잠겨버리면 리필 자체가 불가능하기 때문에 이 점검이 필수적입니다.

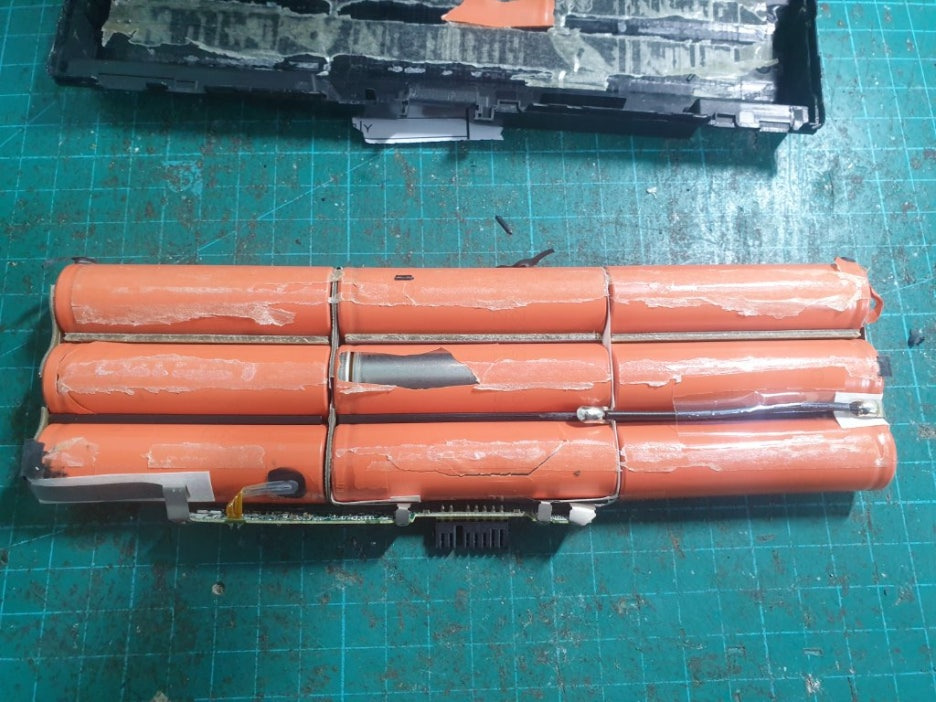

기존 배터리 팩의 전체적인 연결 상태를 다시 한번 꼼꼼히 살핍니다.
오래된 제품일수록 니켈 플레이트의 부식이나 연결 부위의 노후화가 있을 수 있어 주의 깊게 관찰해야 합니다.
본격적인 리필 작업: 셀 분리 및 교체
이제 낡은 셀을 떼어내고 고성능의 새 셀로 교체할 차례입니다.

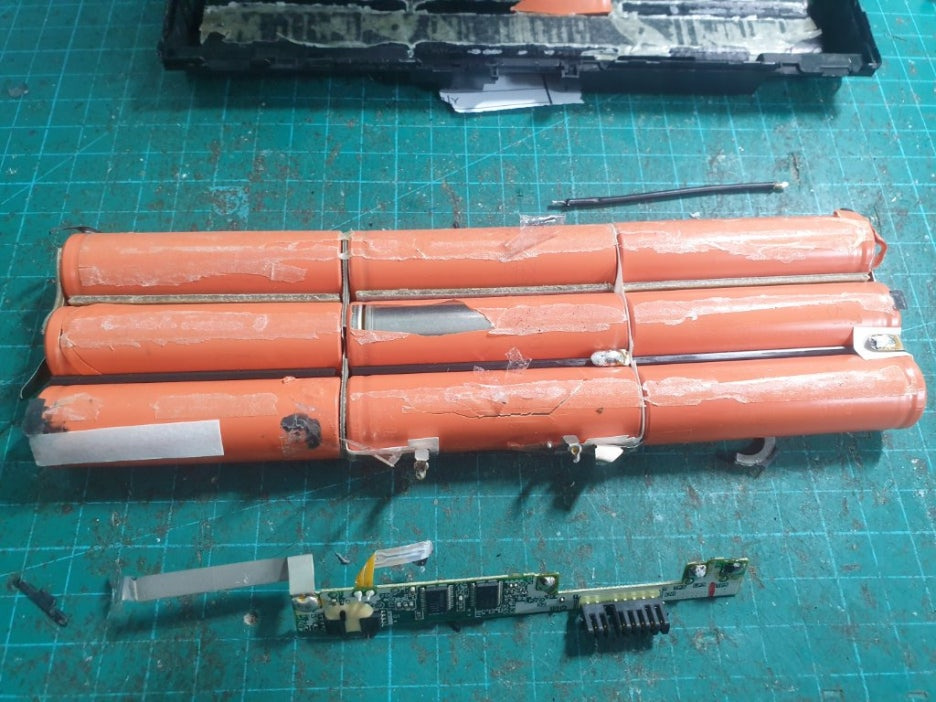

기존의 노트북배터리 회로와 배터리 셀을 안전하게 분리합니다.
이 과정에서 회로에 과도한 열이 가해지거나 쇼트가 나지 않도록 숙련된 손길이 필요합니다.
리필에 사용할 핵심 부품은 삼성 정품 INR18650-35E 셀입니다.
3,500mAh의 고용량을 자랑하며 안정성 면에서도 검증된 제품이죠.

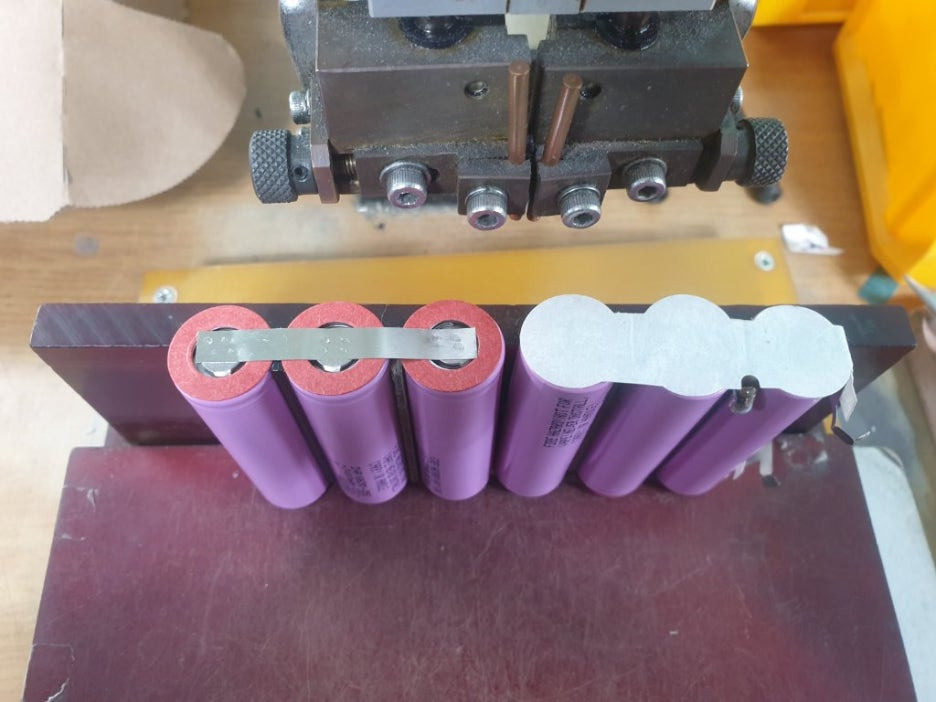

전용 장비를 이용해 스폿 용접 작업을 진행하여 셀들을 견고하게 연결해 줍니다.
일반 납땜으로는 배터리 셀에 손상을 줄 수 있어 반드시 스폿 용접을 해야 합니다.

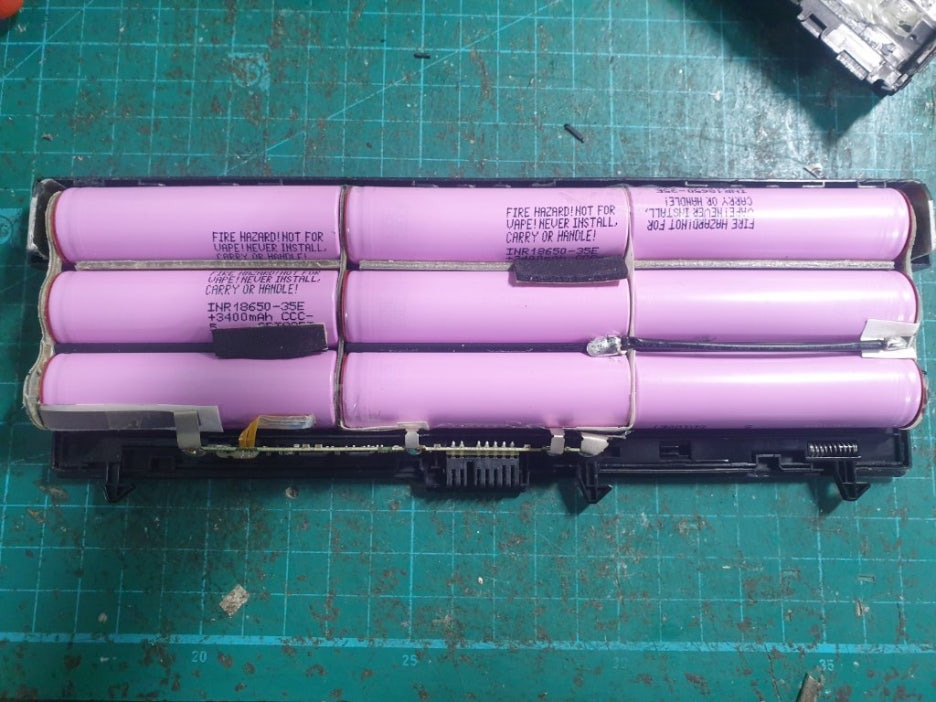

스폿 용접이 완료된 새 셀 뭉치와 기존의 보호 회로를 다시 연결해 줍니다.
원래의 설계대로 정확한 위치에 배선을 연결해야 노트북에서 정상적으로 배터리를 인식하고 충방전 제어를 할 수 있습니다.
마무리 및 최종 성능 테스트
조립을 마치기 전, 마지막으로 정상 작동 여부를 테스트합니다.

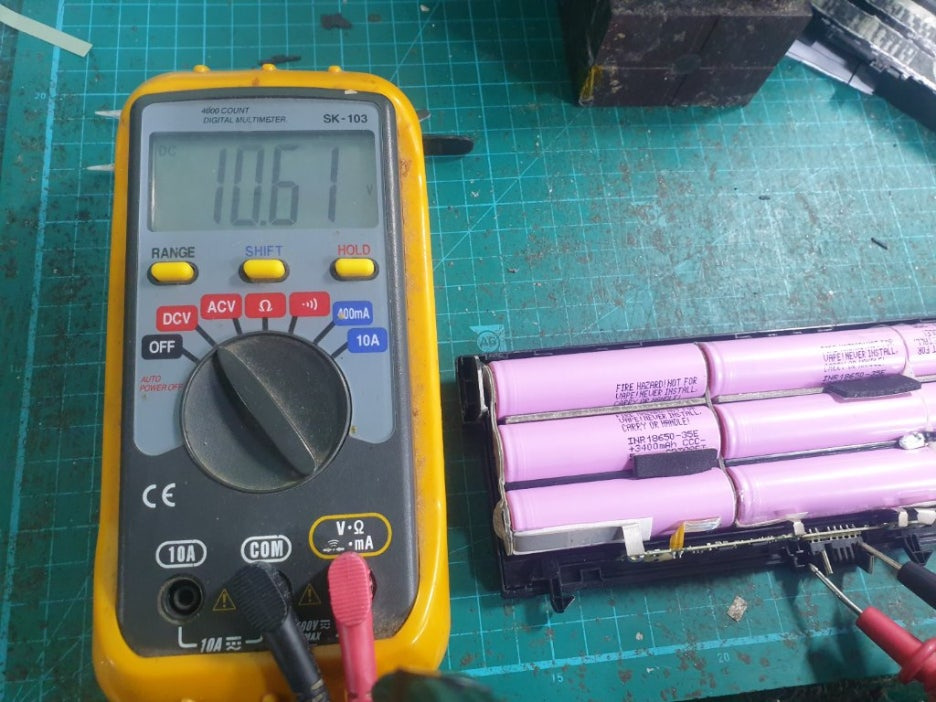

노트북배터리 출력단자에서 전원공급기로 충전을 직접 걸어본 뒤, 전압이 정상적으로 출력되는지 확인합니다.
10.61V가 찍히는 것을 보니 새 셀들과 회로가 아주 잘 맞물려 작동하고 있네요.
이제 케이스를 닫고 마감하면 새 배터리 부럽지 않은 성능의 레노버 노트북배터리가 완성됩니다.
배터리 리필은 단순히 셀만 바꾸는 것이 아니라, 기존 회로와의 호환성을 맞추고 안전을 확보하는 정밀한 작업입니다.
노트북배터리 케이스를 붙이려면 플라스틱 초음파융착기를 이용합니다. 오랜만에 초음파융착기를 사용해 봤습니다.
초음파융착기로 접합이 안 되는 부분은 조금씩 접착제를 바르기도 합니다.
정품보다 더 높은 용량의 셀을 사용할 수 있다는 점이 배터리 리필의 가장 큰 매력이 아닐까 싶습니다.
오래된 노트북의 배터리 수명 때문에 고민이셨던 분들에게 이 글이 유용한 정보가 되었기를 바랍니다.
