안녕하세요!!
배터리 리필러 입니다
어느덧 2월 중순입니다.
이번에는 디월트 플렉스볼트(18v/54v)배터리를 살려 보도록 하겠습니다.
참고 : 구형은 18V/54V 표기이고, 신형은 20V/60V 표기됩니다.
용량은 18V 사용시 6.0A 이고, 54V 사용시에는 3A를 사용하게 됩니다.
배터리 하나로 전압을 변경하며 사용할 수 있게 제작된 배터리 입니다.

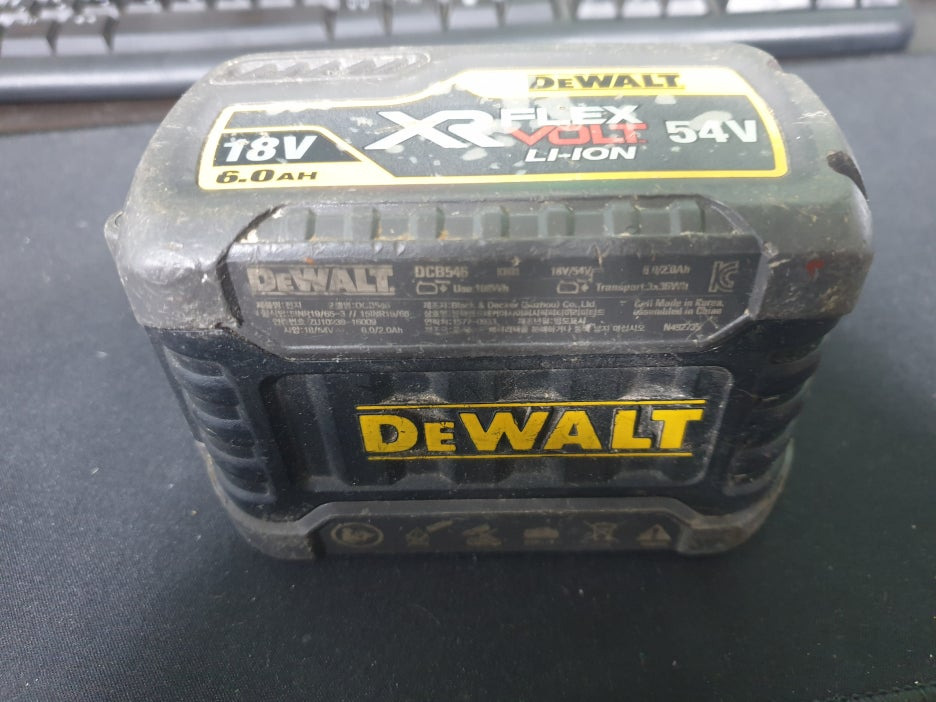

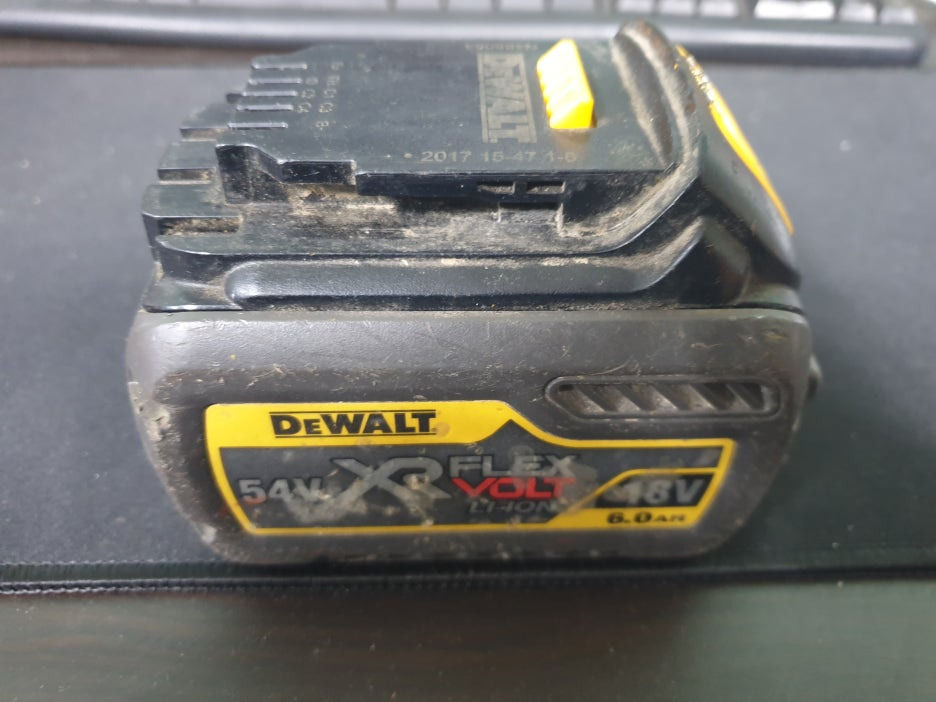

사진처럼 아주 무겁고 큰 배터리입니다.
삼성 고방전 18650 2A용량의 셀이 15개 들어 있습니다. 5S1P X 3개 구조에요.

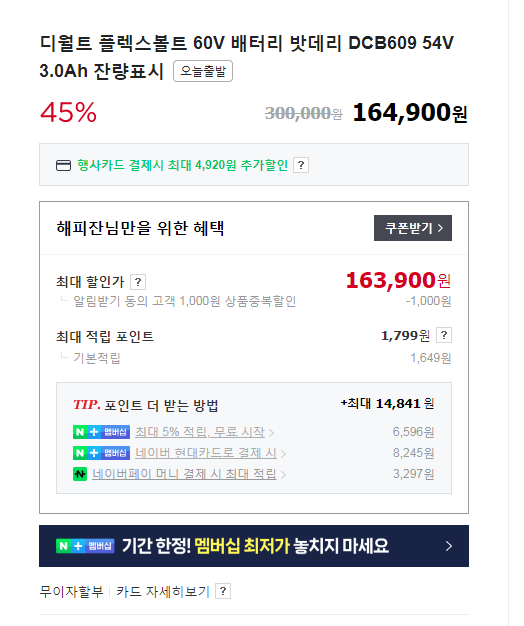

정품 가격이 궁금해서 조회해 봤더니
온라인에서 16만5천원에 판매되고 있네요. 가격이 만만치가 않습니다.
그런데 이 디월트 플렉스볼트 배터리가 셀(15개)이 많이 들어가다 보니,
사용하다 보면 셀들끼리 밸런스가 틀어져서 충전도 빨리되고 방전도 빨리되는 현상이
자주 발생합니다.
이번에 의뢰 들어온 제품도 밸런스가 모두 틀어져서 급충전 급방전이 되고 있는 상태에요.
구매하신지 얼마 안되신다고 하는데,
그냥 버리기엔 너무 아까워서 셀 밸런싱 작업으로
살려보기로 했습니다.
디월트 플렉스볼트 배터리는 타 배터리에 비해 구성이 매우 복잡하고 어렵습니다.

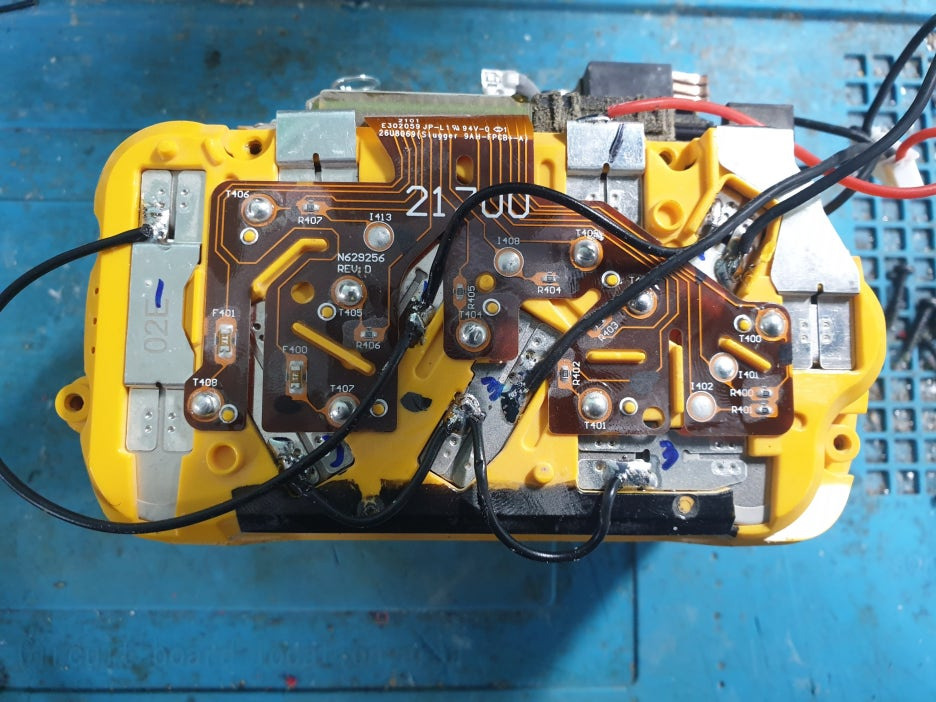

셀 밸런싱 작업을 위해서 같은 위치의 셀끼리 전선으로 사진처럼 연결해 줘야 합니다.

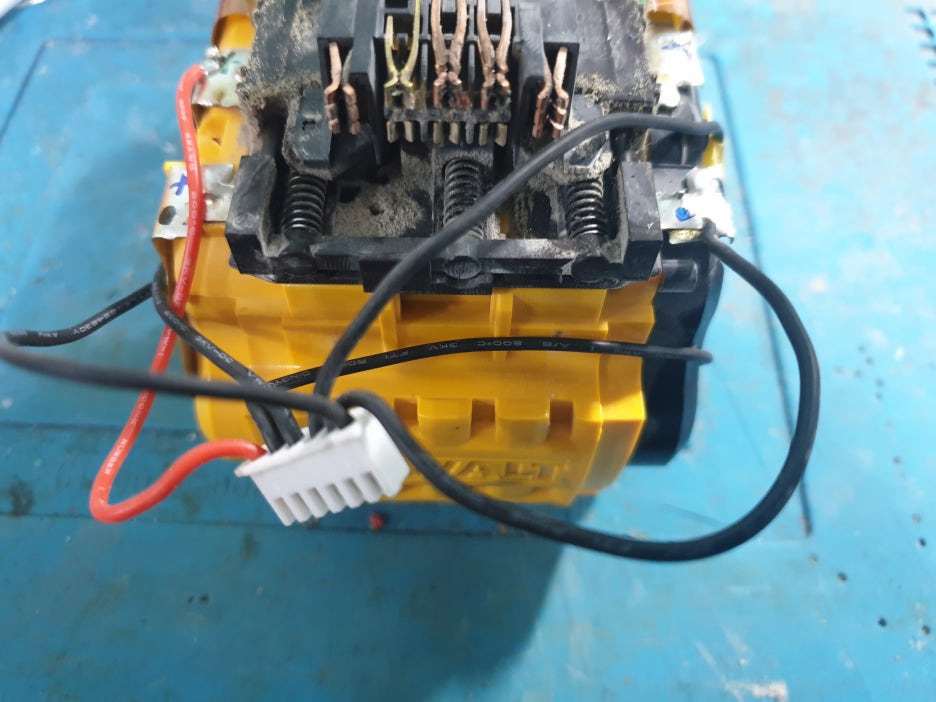

5s3p 구성으로 배터리가 연결되어 있는데 같은 병렬 그룹끼리 묶어줘야 하기 때문에 펜으로 표시를 해두고 케이블을 연결 합니다.

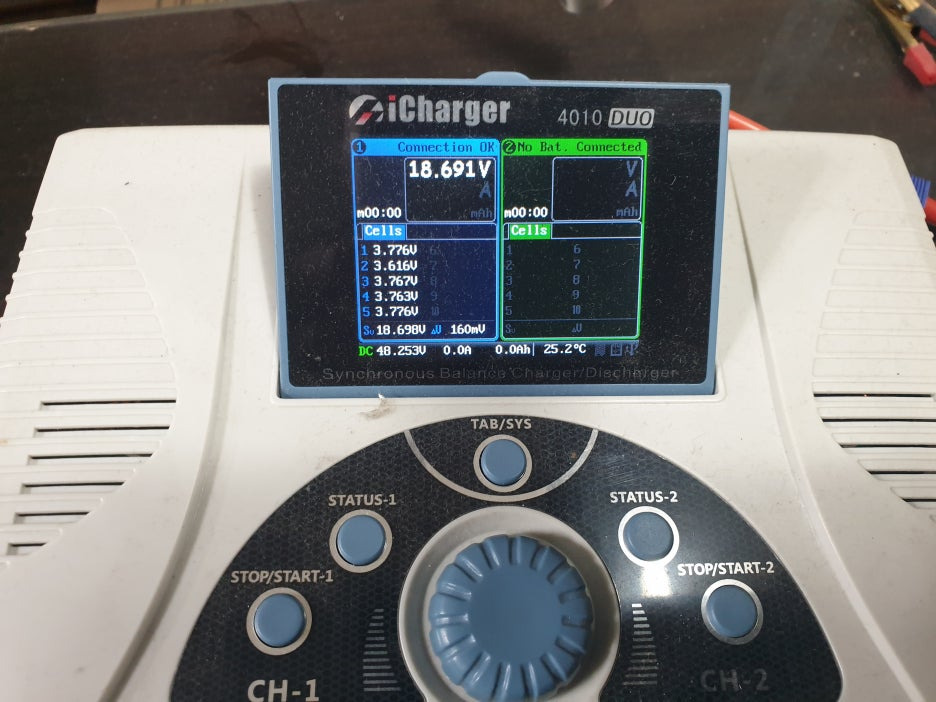

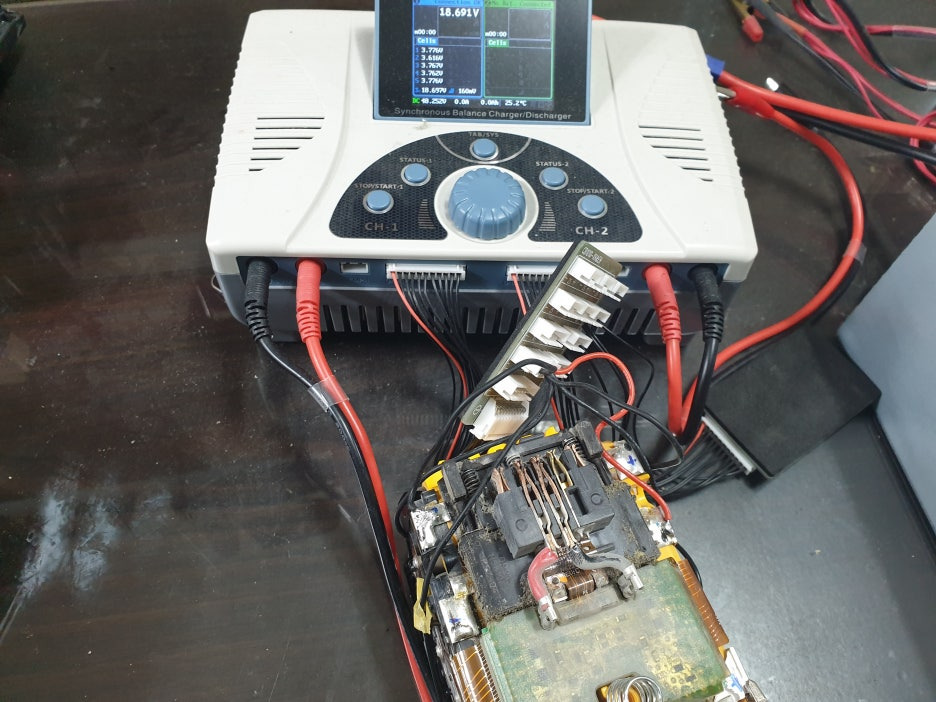

디월트 플렉스볼트 배터리를 셀밸런싱 장비에 연결해 보았습니다.
1번~5번 중 2번째 셀군이 다른 셀군에 비해서
전압차이가 많이 나고 있습니다.
(2번째 셀 묶음 이 3.61V 로 표시되지만, 실제로 각 번호마다 셀3개씩 병렬 연결되어 있는 상태입니다.
병렬 연결되어 있는 셀3개도 모두 전압차이가 많이납니다. 4.1V 3.1V 3.6V 이런식으루요..)
이제 셀 밸런싱 작업을 통해서 이 전압을 모두 동일하게 맞춰주는 작업을 해줍니다.

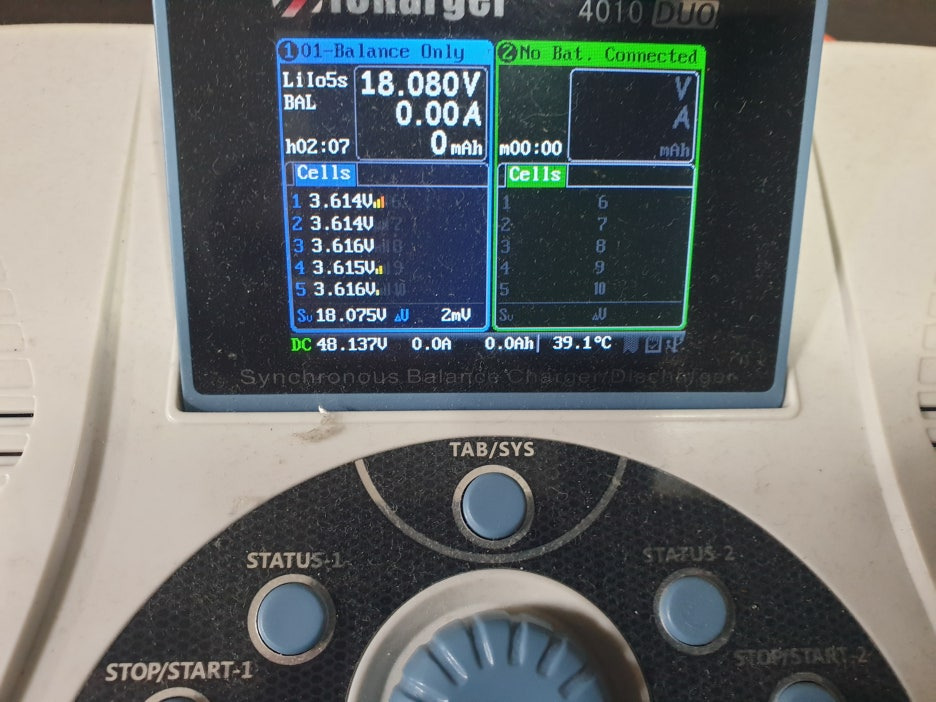

어느 정도 시간이 지나니, 밸런싱 충전기에서 작업이 완료되었다고 삐삐 소리가 납니다.
작동 시간을 보니 2시간7분 걸렸네요
셀 수가 많고, 용량이 높다 보니 셀밸런싱 작업하는데도
상당한 시간이 걸렸습니다.
지금 사진을 보시면 1번~5번까지 전압이
거의 동일한 것을 보실 수 있습니다.
이렇게 사용하시면 또 정상적으로
잘 사용하실 수가 있습니다.
디월트 플렉스볼트 배터리 급충전 급방전일때
셀밸런싱을 이용해서 저렴히 새것처럼 사용해 보세요 !!
