전동공구를 사용하다 보면 어느 날 갑자기 배터리가 충전되지 않는 문제가 발생할 수 있습니다. 배터리를 충전기에 꽂았는데 평소와 다른 표시등이 켜지거나 충전이 시작되지 않으면 대부분 배터리 셀의 수명이 끝났다고 생각하기 쉽습니다.
하지만 실제 배터리를 점검해 보면 원인이 항상 셀에만 있는 것은 아닙니다. 배터리 보호회로나 온도를 감지하는 센서처럼 아주 작은 부품 하나 때문에 충전이 차단되는 경우도 있습니다.
이번 글에서는 실제로 점검했던 디월트 플렉스볼트(FLEXVOLT) 배터리를 사례로 내부 구조와 셀 점검 과정, 그리고 셀 교체 이후에도 충전기에 이상 표시가 나타났던 원인을 소개합니다.
특히 디월트 배터리를 충전기에 연결했을 때 평소와 다른 표시등이 나타나면서 충전되지 않는다면 참고할 만한 사례입니다.

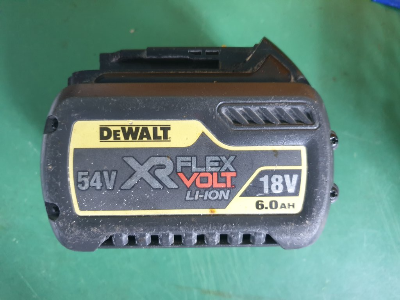

디월트 플렉스볼트 배터리는 무엇이 다를까?
디월트 플렉스볼트 배터리는 일반적인 전동공구 배터리와 조금 다른 구조를 가지고 있습니다.
가장 큰 특징은 사용하는 공구에 따라 내부 셀의 연결 방식을 전환해 서로 다른 전압 시스템에서 사용할 수 있도록 설계됐다는 점입니다.
이 때문에 일반적인 전동공구 배터리보다 내부 연결 구조와 접점 구성이 복잡한 편입니다.
이번에 점검한 제품은 18650 규격의 리튬이온 셀 15개가 사용된 플렉스볼트 배터리였습니다.
배터리팩의 용량과 세대에 따라 적용되는 셀의 규격과 구성이 다를 수 있으므로 수리나 점검 전에는 반드시 해당 모델의 정확한 사양부터 확인해야 합니다.
충전되지 않는 배터리의 상태부터 확인
이번 배터리는 오랜 기간 실제 작업 현장에서 사용된 제품이었습니다.
외부 케이스에는 흙먼지와 스크래치가 상당히 많았지만 전동공구 배터리는 외관만 보고 내부 상태를 판단하기 어렵습니다.
충전 불량의 원인은 다양합니다.
배터리 셀의 성능 저하일 수도 있고, 내부 연결부가 끊어졌거나 배터리 관리회로에 문제가 생겼을 가능성도 있습니다.
따라서 배터리를 분해한 뒤 각 셀 그룹의 전압 상태를 확인했습니다.

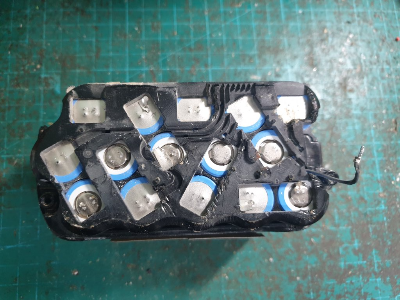

내부에는 삼성 INR18650-20S 셀이 사용되어 있었다
케이스를 분해해 내부를 확인해 보니 삼성 INR18650-20S 계열 셀이 사용되어 있었습니다.
전동공구는 작동 순간 상당한 전류를 요구하기 때문에 일반적인 저출력 기기에 사용하는 셀과는 요구 조건이 다릅니다.
특히 그라인더, 원형톱, 해머드릴 등 부하가 큰 전동공구에서는 배터리가 순간적으로 높은 출력을 안정적으로 공급해야 합니다.
따라서 전동공구 배터리의 셀을 선택할 때는 단순히 용량(mAh)만 확인해서는 안 됩니다.
셀의 방전 성능과 배터리팩 설계, 보호회로와의 적합성 등을 함께 고려해야 합니다.
배터리 리필 작업에는 성능이 더 좋은 삼성 고방전 inr189650-25r셀이 사용됩니다.
전압을 측정해 보니 셀 상태가 좋지 않았다
내부 셀 그룹의 전압을 순서대로 확인해 본 결과 정상적으로 사용하기 어려운 수준까지 전압이 내려간 셀이 확인됐습니다.
리튬이온 셀이 과도하게 방전되면 충전기가 배터리를 정상적인 상태로 인식하지 못할 수 있습니다.
이 경우 단순히 충전기에 오래 연결한다고 해결되는 것은 아닙니다.
배터리팩에서는 여러 셀이 함께 동작하기 때문에 일부 셀 그룹의 상태가 크게 나빠져도 전체 배터리의 충전과 방전이 제한될 수 있습니다.
이번 배터리는 기존 셀을 계속 사용하는 것보다 전체적인 상태를 고려해 셀 교체 작업을 진행했습니다.
셀 교체가 끝났는데 충전이 되지 않았다
여기서 이번 작업의 가장 흥미로운 문제가 발생했습니다.
기존 셀을 제거하고 새로운 셀로 배터리팩을 다시 구성한 뒤 내부 연결 상태와 전압을 확인했습니다.
특별한 문제가 발견되지 않아 충전기에 배터리를 장착했는데 정상적인 충전 상태로 전환되지 않았습니다.
충전기에는 평소 정상 충전 때와 다른 표시가 나타났습니다.
셀을 새것으로 교체했는데도 충전이 시작되지 않는다면 다른 원인을 찾아야 합니다.
이때부터 배터리 관리회로와 센서 부분을 다시 점검했습니다.
배터리에 온도센서가 필요한 이유
리튬이온 배터리는 온도 관리가 매우 중요합니다.
배터리가 지나치게 뜨겁거나 너무 낮은 온도에 있을 때 충전을 계속하면 성능 저하뿐 아니라 안전 문제로 이어질 수 있기 때문입니다.
따라서 전동공구 배터리에는 배터리의 온도를 확인하기 위한 센서가 사용됩니다.
충전기는 배터리와 통신하거나 관련 신호를 확인해 정상적인 충전 조건인지 판단합니다.
온도가 허용 범위를 벗어났다고 판단되거나 온도 관련 신호에 문제가 발생하면 충전을 일시적으로 제한할 수 있습니다.
따라서 충전기에 평소와 다른 표시가 나타난다고 해서 무조건 배터리 셀 문제라고 단정할 수 없습니다.

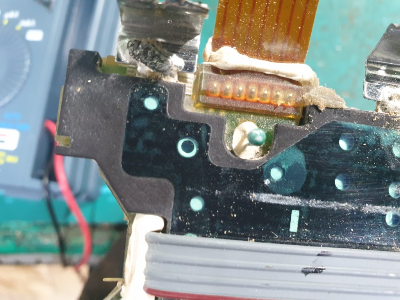

회로를 자세히 살펴보니 온도센서에 문제가 있었다
배터리 보호회로를 확대해서 다시 확인했습니다.
처음 육안으로 살펴봤을 때는 특별한 문제가 보이지 않았습니다. 온도를 감지하는 작은 부품도 기판 위에 정상적으로 붙어 있는 것처럼 보였습니다.
문제는 센서 주변의 실리콘을 조심스럽게 제거하면서 확인됐습니다.
온도센서의 한쪽 연결부가 끊어진 상태였습니다.
겉으로 보기에는 정상적으로 붙어 있었기 때문에 처음 점검에서는 쉽게 발견하기 어려운 문제였습니다.
전동공구 배터리는 작업 현장에서 지속적으로 진동과 충격을 받습니다. 오랜 기간 이런 환경에 노출되면 셀뿐 아니라 내부 접점이나 배선, 기판의 연결 부위에도 문제가 생길 수 있습니다.
이번 사례가 바로 그런 경우였습니다.
정상 온도센서로 교체 후 다시 테스트
문제가 확인된 이후에는 동일한 사양의 정상 부품으로 온도센서를 교체했습니다.
작은 부품이기 때문에 주변 기판에 열 손상을 주지 않도록 작업한 뒤 연결 상태를 다시 확인했습니다.
그리고 배터리를 다시 조립해 충전기에 장착했습니다.
이번에는 정상적인 충전 표시로 전환되면서 충전이 진행됐습니다.
결국 이번 배터리는 처음에는 셀 상태가 좋지 않은 문제가 있었고, 셀 교체 이후에는 별도로 온도 감지 부분의 문제까지 확인된 사례였습니다.
하나의 배터리에 두 가지 문제가 동시에 존재했던 것입니다.
충전기 이상 표시가 무조건 온도센서 고장을 의미할까?
그렇지는 않습니다.
이 부분은 특히 주의해서 볼 필요가 있습니다.
디월트 충전기의 표시 방식은 충전기 모델에 따라 차이가 있을 수 있으며, 비정상적인 표시가 나타나는 원인도 하나만 존재하는 것은 아닙니다.
예를 들어 다음과 같은 부분을 함께 살펴볼 필요가 있습니다.
- 배터리의 실제 온도
- 셀 전압 상태
- 셀 간 전압 편차
- 온도센서와 관련 회로
- 배터리 접점 상태
- 충전기 자체의 이상 여부
따라서 특정 색상의 표시등 하나만 보고 고장 부위를 단정하기보다는 배터리와 충전기를 함께 점검하는 것이 정확합니다.
전압만 정상이라면 배터리도 정상일까?
전동공구 배터리를 점검할 때 흔히 하는 실수가 전체 전압만 확인하는 것입니다.
예를 들어 멀티미터로 측정했을 때 정상에 가까운 전압이 나온다고 해서 배터리의 실제 성능까지 정상이라는 의미는 아닙니다.
오래된 리튬이온 셀은 무부하 상태에서는 정상적인 전압을 나타내더라도 공구를 작동시켜 큰 전류가 흐르는 순간 전압이 급격하게 떨어질 수 있습니다.
이를 이해하려면 다음 세 가지를 구분하는 것이 좋습니다.
점검 항목확인할 수 있는 내용
| 전체 전압 | 배터리팩의 기본적인 전압 상태 |
| 셀 그룹별 전압 | 특정 그룹의 불균형 여부 |
| 부하 테스트 | 실제 공구 사용 시 출력 유지 여부 |
따라서 정확한 상태를 확인하려면 전체 전압뿐 아니라 셀 그룹별 상태와 실제 부하에서의 특성을 함께 살펴봐야 합니다.
디월트 배터리를 오래 사용하려면
전동공구 배터리는 사용하는 환경이 상당히 거친 편입니다.
먼지와 진동, 충격뿐 아니라 여름과 겨울의 온도 변화에도 반복적으로 노출됩니다.
배터리를 조금이라도 오래 사용하려면 몇 가지 관리 습관이 도움이 됩니다.
첫째, 사용 직후 배터리가 뜨거운 상태라면 바로 충전하기보다는 온도가 충분히 내려간 뒤 충전하는 것이 좋습니다.
둘째, 완전히 방전된 상태로 장기간 방치하는 것은 피하는 것이 좋습니다.
셋째, 배터리 단자에 먼지나 이물질이 쌓이지 않도록 관리합니다.
넷째, 충전 중 평소와 다른 표시가 반복적으로 나타난다면 계속 충전을 시도하기보다 배터리와 충전기의 상태를 확인하는 것이 좋습니다.
자주 묻는 질문
디월트 충전기에 평소와 다른 표시등이 들어오면 배터리가 고장 난 것인가요?
반드시 그런 것은 아닙니다. 배터리 온도, 셀 상태, 접점, 내부 센서 또는 충전기 자체 등 여러 원인이 있을 수 있습니다.
셀을 새것으로 교체하면 모든 충전 문제가 해결되나요?
그렇지 않습니다. 이번 사례처럼 셀과 별도로 보호회로나 온도 감지 부분에 문제가 존재할 수도 있습니다.
전압이 정상인데 공구 사용 시간이 짧은 이유는 무엇인가요?
노후된 셀은 무부하 전압은 정상적으로 보여도 실제로 큰 전류가 흐르면 전압이 빠르게 떨어질 수 있습니다. 셀의 용량 감소나 내부저항 증가 등이 원인이 될 수 있습니다.
배터리가 뜨거울 때 바로 충전해도 되나요?
충전기가 온도 조건에 따라 충전을 제한할 수 있습니다. 고부하 작업 직후 배터리가 뜨겁다면 충분히 식힌 뒤 충전하는 것이 좋습니다.
오래 사용하지 않을 배터리는 어떻게 보관하는 것이 좋을까요?
완전 방전된 상태로 장기간 방치하지 말고, 습기와 고온을 피한 장소에 보관하는 것이 좋습니다. 장기간 사용하지 않는 경우에도 주기적으로 상태를 확인하는 것이 도움이 됩니다.
마무리
이번 디월트 플렉스볼트 배터리 사례에서 확인할 수 있었던 가장 중요한 점은 충전 불량의 원인이 항상 배터리 셀 하나에만 있는 것은 아니라는 것입니다.
처음 점검에서는 기존 셀의 상태가 좋지 않아 셀 교체가 필요했지만, 작업 이후에도 충전이 정상적으로 진행되지 않았습니다. 추가 점검을 통해 온도센서 연결부 문제를 발견했고 해당 부분을 정상화한 이후 충전이 다시 정상적으로 이루어졌습니다.
전동공구 배터리는 여러 개의 리튬이온 셀과 연결 구조, 온도 감지 부품 등이 함께 작동하는 하나의 시스템입니다. 따라서 문제가 발생했을 때는 전체 전압 하나만 측정하기보다 셀 상태와 접점, 센서, 충전기까지 순서대로 확인하는 것이 중요합니다.
특히 배터리 충전 중 평소와 다른 표시가 나타난다면 무리하게 충전을 반복하기보다는 원인을 먼저 확인하는 것이 좋습니다.
작은 센서 하나의 이상이 전체 충전을 중단시킬 수 있다는 점에서 이번 사례는 전동공구 배터리의 구조와 관리 방법을 이해하는 데 좋은 사례였습니다.
