[ 배터리 소개]
오늘은 다이슨 무선 진공 청소기 V10 모델 배터리
(배터리 모델 SV12) 리필 내용을 소개 하겠습니다.

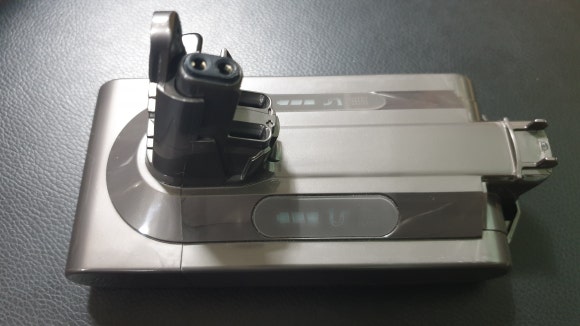

다이슨 V10 배터리
보기만 해도 튼튼하고 멋져 보입니다.

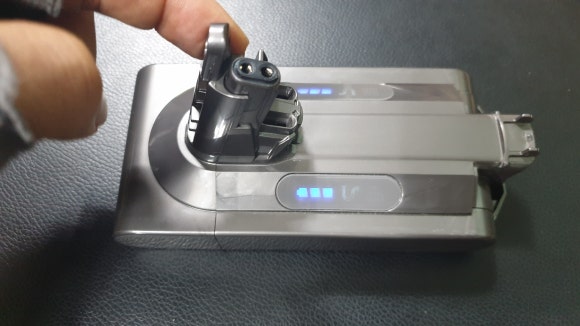

전원 버튼을 눌렀을 때 파란 불이 켜졌습니다
이 상태는 배터리/보호 회로가 모두 정상임을 의미합니다.
파란 불이 아니고, 빨간 불이 들어오면 보호 회로가 불량이어서
배터리 리필 작업이 불가합니다.
이런 경우는 별도의 호환 보호 회로를 준비해서
회로까지 교체해야 합니다.
구매하고 오랫동안 사용했기 때문에 사용 시간이 짧아져서
배터리를 교체하려고 합니다.

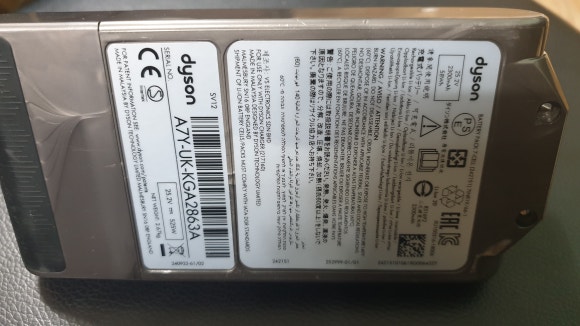

배터리 라벨에서 일련 번호와
전압 용량이 표시됩니다.
일련 번호가 us로 시작하는 제품은 미국에서 구매했거나,
수입한 상품입니다.
따라서, AS는 한국에서 제공되지 않습니다.
다행히 이 제품은 국내산입니다.
배터리 전압과 용량은 25.2V / 2,300mAh 입니다.
배터리리필을 하면 용량을 최대 3,000mAh까지 업그레이드 할 수 있습니다.
[ 작업 순서 ]

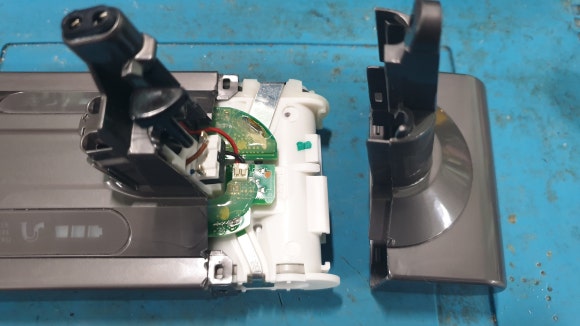

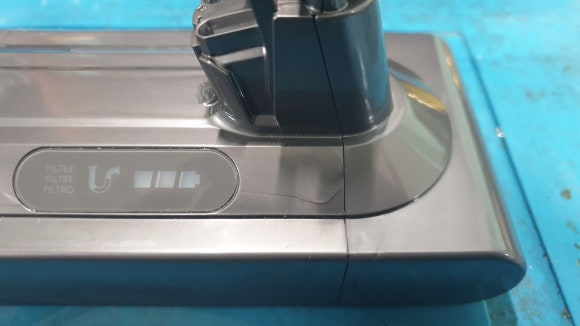

이제 케이스를 제거해 보겠습니다.

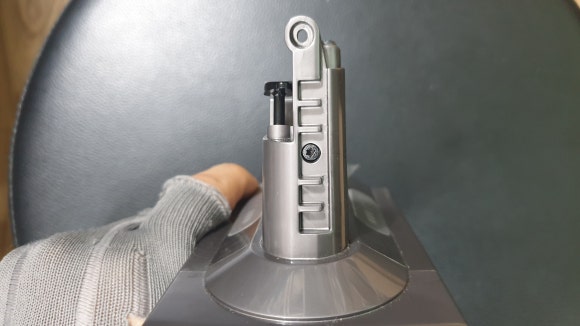

배터리 머리 뒤쪽의 나사를 먼저 풀고
케이스에 부착된 부분을 열면 되는데,
생각한 만큼 쉬운 작업은 아닙니다.

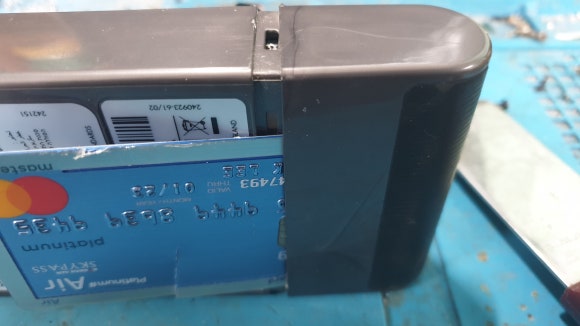

저는 유기기간 만료된 카드를 이용해서
배터리 케이스를 벌려 주면서 분리합니다.
시간이 좀 걸렸지만 잘 열렸습니다.

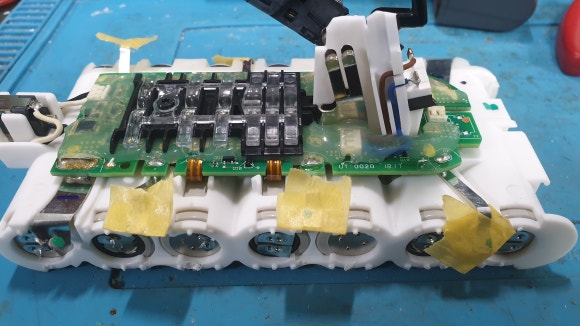

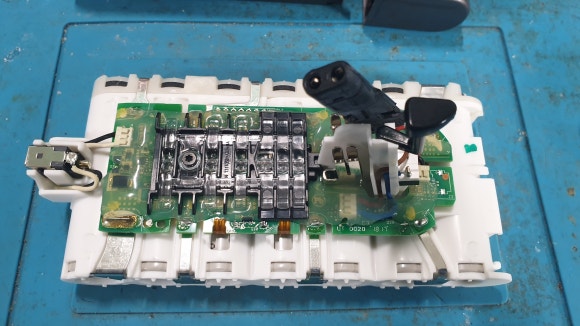

리튬 이온 배터리 7셀이 견고하게 고정되어
연결되어 있습니다.
이것을 이제 모두 분리해서 배터리 셀을 분리해 냅니다.
배터리에서 니켈 분리시 단락이 발생하면 보호 회로가
바로 죽을 테니 쇼트 방지 테이프를 부착한 후에
조심스럽게 분리하였습니다

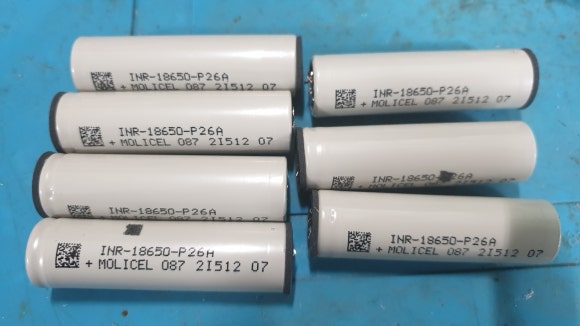

다이슨 배터리에서 분리된 셀입니다.
대만산 몰리셀로 제작 되어 있습니다.
LG 삼성 셀보다 성능이 떨어지지만, 중국산 셀 보다는
성능이 좋습니다.
각종 배터리들을 분해해 보면 가끔 몰리셀이 들어있는 것을
확인할 수 있습니다.

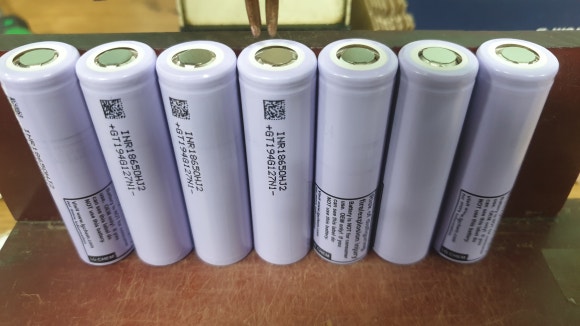

오른쪽 사진은 리필 작업에 투입될 LG 고방전 셀입니다.
용량은 3,000mAh / 방전율 20A입니다.
배터리 리필 후에는 성능이 많이 향상됩니다.
배터리를 케이스에 넣고 스폿용접으로 니켈연결 까지 완성했습니다.
여기서 중요 포인트!!
다이슨 무선 진공청소기 배터리는 다양한 모델이 있습니다.
모델에 따라서 작업 방식과 순서가 다릅니다.
다이슨 V10 모델 배터리 리필시
분리순서는 B+ 부터 B-
결합순서는 B- 부터 B+
위의 순서대로 배터리리필 작업을해야지
배터리 보호회로가 잠기지 않습니다.

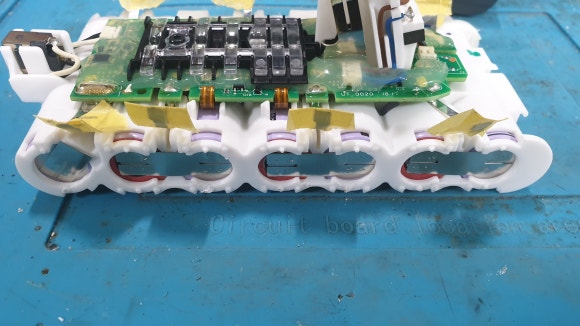

배터리 스폿 용접 후 보호회로와 납땜으로 연결하여 배터리리필이
완성 되었습니다.

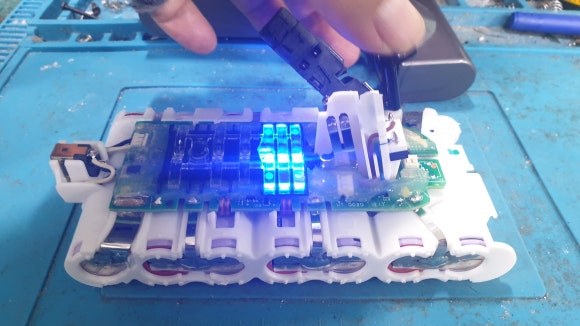

사진처럼 배터리 전원 버튼을 눌렀을때 파란색 불빛이 나오면
배터리 리필이 성공한 겁니다. ^^
케이스 결합까지 완벽하게 해서 배터리 리필을 완료 하였습니다.
[배터리 리필 장점]
1. 비용 절감 효과가 확실하다
다이슨 정품 배터리는 모델에 따라 가격이 높다.
반면 배터리 리필은 케이스·회로는 그대로 사용하고 내부 셀만 교체한다.
정품 배터리 교체 대비 30~60% 비용 절감
👉 “배터리 때문에 청소기를 바꾼다”는 선택을 피할 수 있다.
2. 사용 시간 체감이 확실히 늘어난다
배터리 성능 저하의 원인은 대부분 셀 열화다.
리필 시 신품 셀로 교체되면 초기 성능에 가깝게 회복된다.
👉 “완충했는데 금방 꺼진다”는 문제가 사라진다.
3. 정품보다 더 좋은 셀을 쓸 수 있다
정품 배터리(중국산,대만산)는 원가·공급 안정성 위주로 셀을 구성하는 경우가 많다.
리필은 셀을 직접 선택(LG 또는 삼성)할 수 있다는 점이 가장 큰 장점이다.
👉 결과적으로 정품보다 체감 성능이 더 좋은 경우도 많다.
4. 배터리 수명이 더 길어진다
리필 시 단순 교체가 아니라 전압·밸런스·내부 저항 상태를 함께 점검한다.
👉 새 배터리를 샀을 때보다 오래 쓰는 경우도 흔하다.
