니모 FD 전기자전거 배터리가 갑자기 방전됐다면? 원인과 점검 방법, 셀 교체 사례
전기자전거를 이용하는 사람이라면 한 번쯤은 배터리 문제를 경험하게 됩니다. 평소에는 아무 이상 없이 사용하던 자전거가 어느 날 갑자기 전원이 들어오지 않거나 충전기에 연결해도 반응이 없는 경우가 대표적인 증상입니다.
이런 상황이 발생하면 대부분 배터리를 새로 구입해야 한다고 생각하지만, 실제로는 내부 배터리 셀이나 배터리 관리회로(BMS)의 상태를 먼저 확인해 보는 것이 좋습니다.
이번 글에서는 알톤 니모 FD 전기자전거에 사용되는 원통형 36V 배터리를 예로 들어 내부 구조와 점검 과정, 그리고 셀 교체 작업이 어떻게 진행되는지를 소개합니다.
니모 FD 배터리의 특징

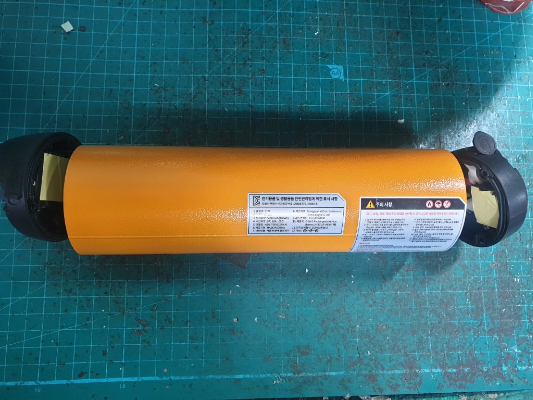

니모 FD에는 프레임 안으로 들어가는 원통형 배터리가 사용됩니다.
이 형태는 흔히 '물병 배터리(Bottle Battery)'라고도 불리며 외관이 깔끔하고 탈부착이 편리하다는 장점이 있습니다.
하지만 내부 공간이 좁고 구조가 복잡하기 때문에 일반적인 사각형 배터리보다 분해와 조립 난도가 높은 편입니다.
겉으로는 특별한 이상이 없어 보여도 내부에서는 셀 성능 저하나 회로 이상이 발생할 수 있습니다.
갑자기 충전되지 않는 이유
배터리가 갑자기 작동하지 않을 때는 먼저 출력 전압을 확인합니다.
출력 전압이 전혀 측정되지 않는다면 다음과 같은 원인을 의심할 수 있습니다.
- 배터리 셀의 수명 종료
- 배터리 관리회로(BMS) 이상
- 내부 배선 손상
- 충전 보호 기능 동작
전압 측정만으로 정확한 원인을 모두 판단할 수는 없지만 초기 상태를 확인하는 중요한 과정입니다.
원통형 배터리 분해가 어려운 이유
원통형 전기자전거 배터리는 내부 배터리팩이 움직이지 않도록 실리콘으로 단단하게 고정되어 있는 경우가 많습니다.
이 실리콘은 주행 중 발생하는 진동으로부터 셀과 회로를 보호하는 역할을 합니다.
반면 수리나 점검을 진행할 때는 가장 큰 난관이 되기도 합니다.
실리콘을 무리하게 제거하면 케이스나 회로가 손상될 수 있기 때문에 조금씩 제거하면서 내부 공간을 확보해야 합니다.
내부 구조 확인

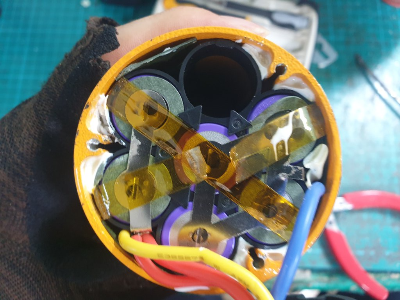

배터리를 분해하면 셀과 보호회로가 연결된 구조를 확인할 수 있습니다.

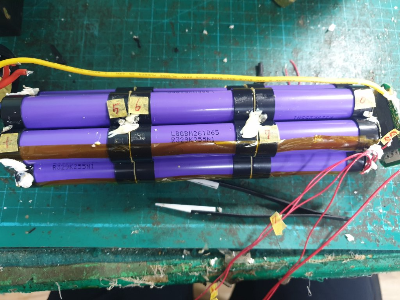

이번 배터리는 10S2P 구조로 구성되어 있었습니다.
즉,
- 직렬 10개
- 병렬 2개
총 20개의 18650 리튬이온 셀이 하나의 배터리팩을 구성하고 있었습니다.
이 구조는 36V급 전기자전거 배터리에서 비교적 많이 사용되는 방식입니다.
셀 교체 작업
기존 셀의 상태를 확인한 뒤 노후된 셀은 모두 제거했습니다.
새로운 셀을 적용할 때는 단순히 같은 크기의 셀을 넣는 것이 아니라 다음 사항을 함께 고려해야 합니다.
- 동일한 규격
- 적절한 방전 성능
- 셀 간 전압 균형
- 보호회로와의 호환성

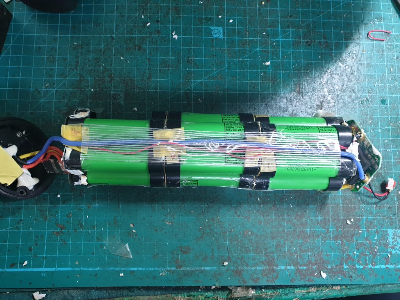

이번 작업에서는 LG INR18650 MJ1 셀을 사용해 새로운 배터리팩을 구성했습니다.
셀 교체 후에는 니켈 플레이트 스폿 용접과 절연 작업을 마친 뒤 기존 BMS와 연결했습니다.
조립 후 확인해야 하는 항목
조립이 끝났다고 바로 사용하는 것은 아닙니다.
다음과 같은 점검이 반드시 필요합니다.
- 충전 상태 확인
- 출력 전압 확인
- 셀 밸런스 확인
- 충전 완료 여부 확인

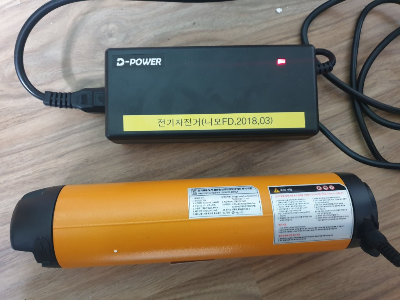

충전기 표시등이 정상적으로 충전 상태를 나타내고 완충 후 상태까지 확인해야 최종 점검이 완료됩니다.
전기자전거 배터리를 오래 사용하는 방법
배터리는 관리 방법에 따라 수명이 크게 달라질 수 있습니다.
다음과 같은 습관이 도움이 됩니다.
- 장기간 완전 방치를 피한다.
- 완전 방전을 반복하지 않는다.
- 장기간 보관 시 40~60% 정도 충전 상태를 유지한다.
- 고온 차량 내부에 장시간 보관하지 않는다.
- 사용 직후 과열된 상태에서는 바로 충전하지 않는다.
이러한 관리만으로도 배터리의 성능 저하를 늦출 수 있습니다.
자주 묻는 질문
충전이 안 되면 모두 셀 문제인가요?
아닙니다.
충전기 이상, 보호회로(BMS), 배선 손상 등 여러 원인이 있을 수 있으므로 정확한 점검이 필요합니다.
일부 셀만 교체해도 되나요?
배터리 상태에 따라 다르지만 셀 간 특성 차이를 고려해야 하므로 전체 상태를 함께 확인하는 것이 일반적입니다.
원통형 배터리가 사각형보다 수리가 어려운 이유는 무엇인가요?
내부 공간이 좁고 실리콘으로 단단히 고정되어 있는 경우가 많아 분해 과정의 난도가 상대적으로 높기 때문입니다.
마무리
전기자전거 배터리가 갑자기 충전되지 않는다고 해서 곧바로 새 제품을 구입해야 하는 것은 아닙니다.
먼저 내부 셀과 보호회로의 상태를 확인하면 원인을 보다 정확하게 파악할 수 있으며, 배터리 구조에 따라서는 셀 교체를 통해 다시 사용할 수 있는 사례도 있습니다.
특히 원통형 전기자전거 배터리는 일반 배터리보다 구조가 복잡하지만, 내부 설계와 안전 절차를 충분히 이해한 상태에서 작업이 이루어진다면 성능을 회복할 수 있는 가능성이 있습니다.
배터리는 안전과 직결되는 부품인 만큼 분해와 조립 과정에서는 규격에 맞는 부품 사용과 충분한 점검이 무엇보다 중요합니다. 이러한 기본 원칙을 지키는 것이 배터리를 오래 사용하는 가장 좋은 방법입니다.
