오늘은 국내 전기자전거 브랜드인 모야(Moya) 배터리의 리필 및 업그레이드 작업 과정을 소개해드리려고 합니다.
입고된 배터리는 충전기를 연결해도 아무런 반응이 없고 자전거가 작동하지 않는 소위 '먹통' 상태였습니다.
사용자분께서도 갑작스러운 고장에 많이 답답해하셨는데요. 수리에 앞서 배터리의 현재 상태를 정밀하게 진단해 보았습니다.

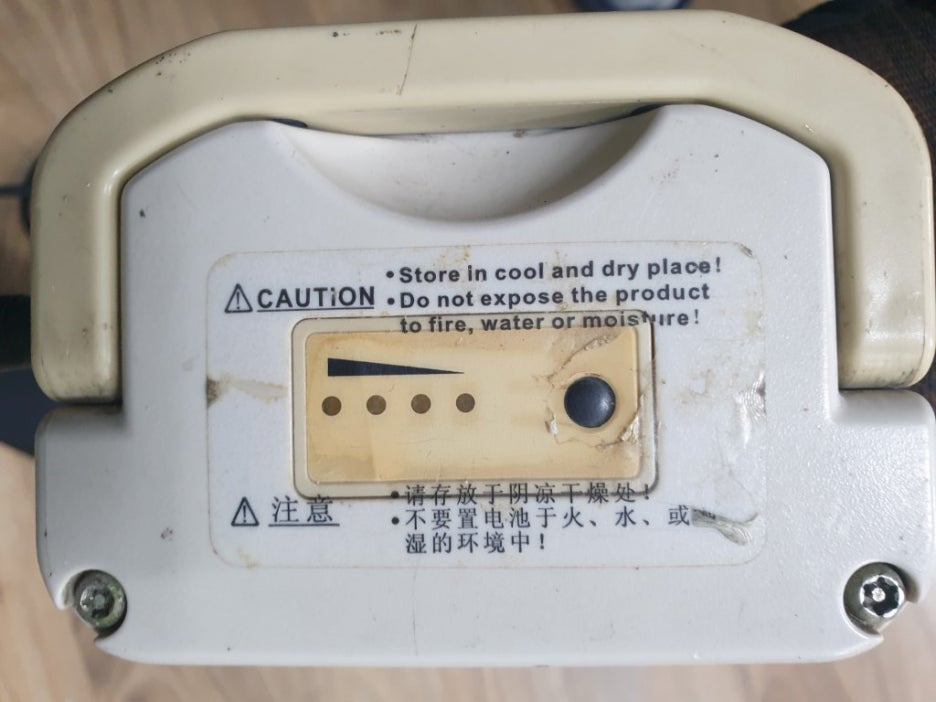

배터리 상단에 위치한 LED 잔량 표시 버튼을 눌러보았으나, 사진에서 보시는 것처럼 아무런 불빛도 들어오지 않았습니다.
이런 경우 내부 셀의 전압이 컷오프 전압 이하로 과방전 되었거나, 보호회로(BMS) 자체에 이상이 생겼을 가능성이 매우 높습니다.
1. 배터리 분해 및 내부 구조 파악
본격적인 리필 작업을 위해 배터리 케이스를 분리하고 내부 스펙을 점검합니다.

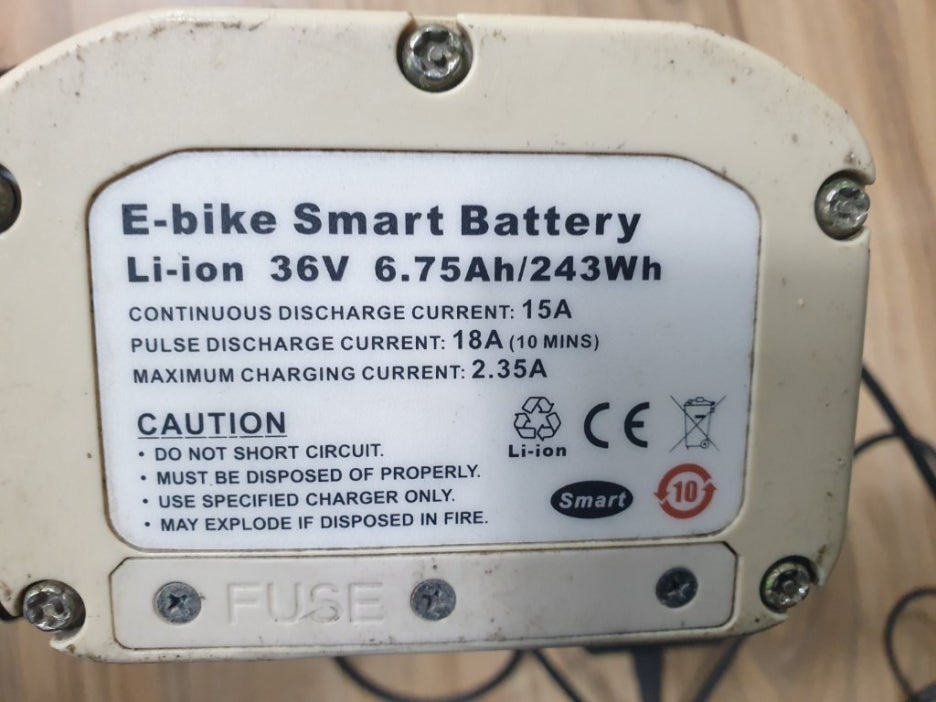

이 모델의 기본 용량은 36V 6.75A입니다.
내부에는 18650 규격의 셀이 10개씩 3줄(10s3p)로 연결된 구조임을 예측할 수 있습니다.
위아래 고정 나사들을 조심스럽게 제거하며 내부를 확인합니다.

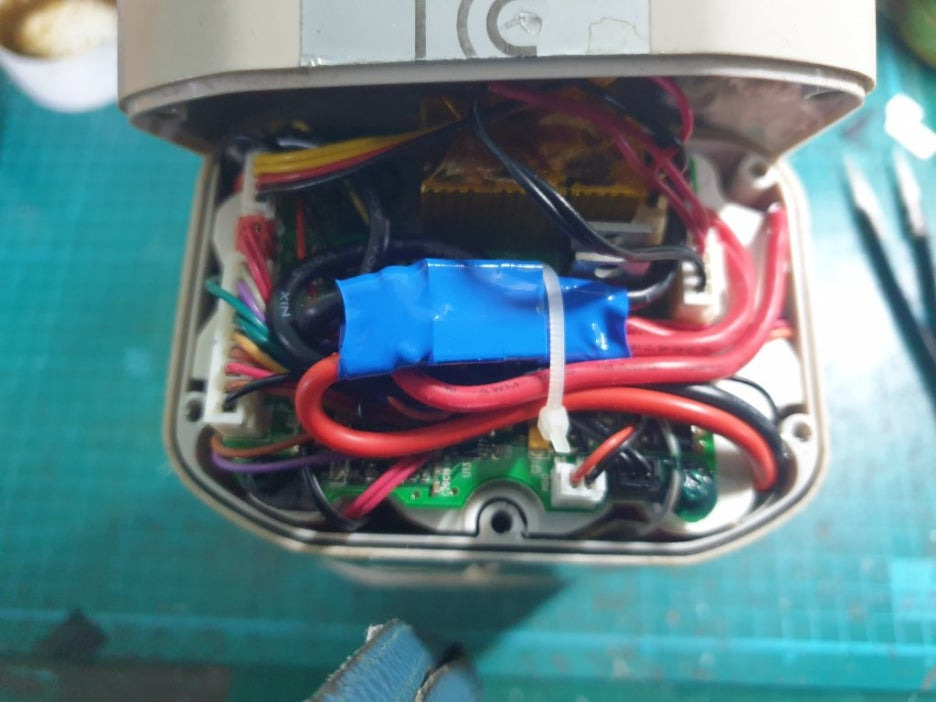

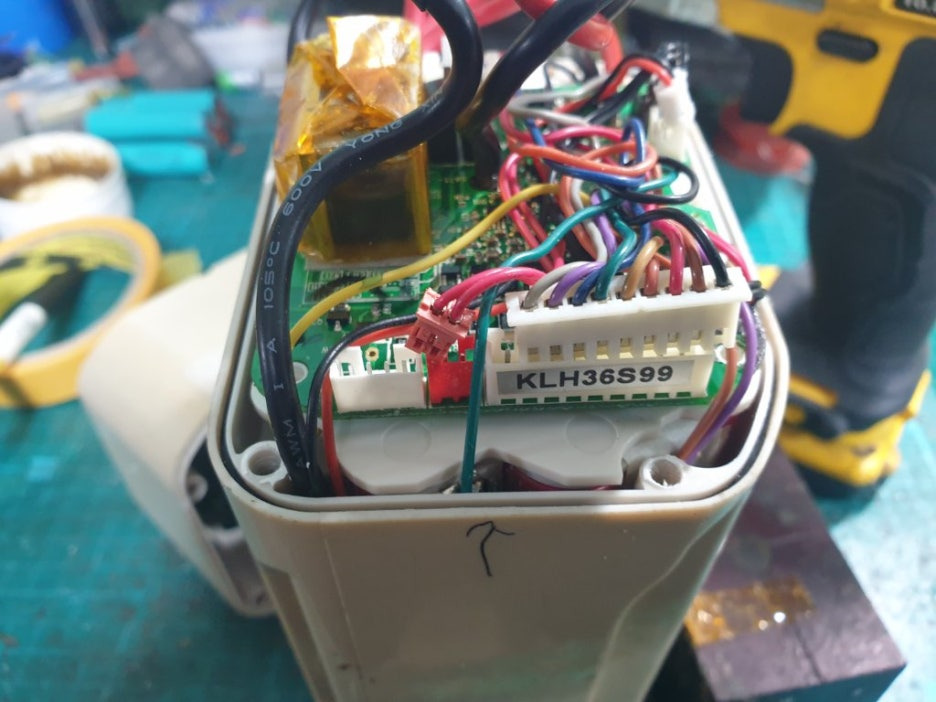

케이스를 열자마자 복잡하게 얽힌 배선들이 나타납니다.
모야 배터리는 다른 모델들에 비해 내부 선 정리가 꽤 까다로운 편입니다.
배선 연결 방식을 정확히 숙지하지 않고 분해했다가는 재조립 시 큰 어려움을 겪을 수 있는 고난도 작업입니다.
나중에 다시 조립할 때 단 1mm의 오차도 없도록, 커넥터의 위치와 배선 경로를 고화질 사진으로 기록해 둡니다.
리필 작업의 완성도는 '정확한 복원'에서 시작되니까요.

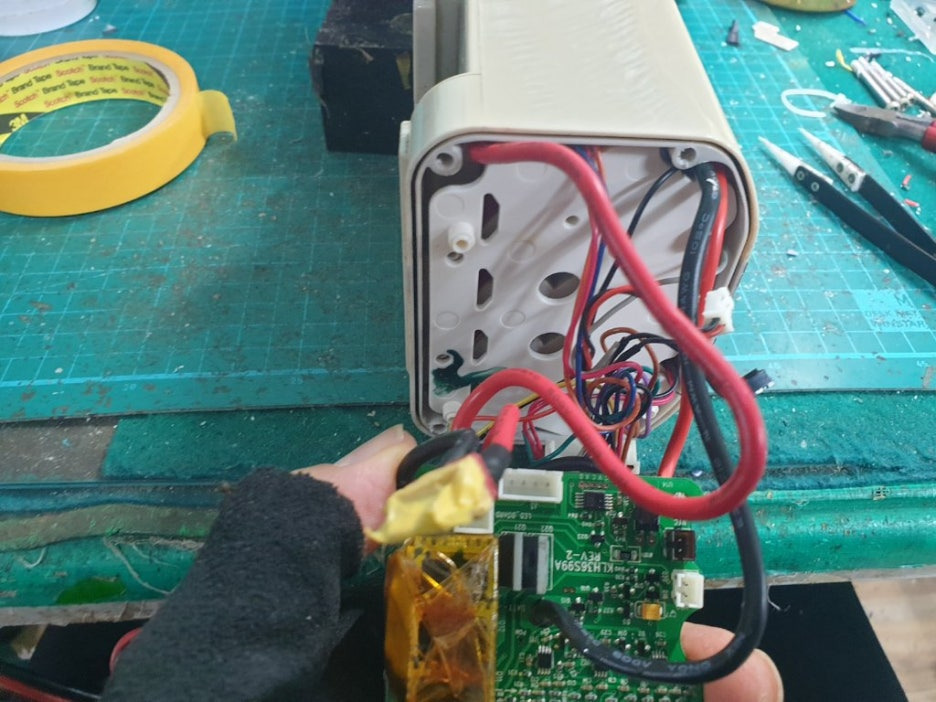

배터리의 두뇌 역할을 하는 보호회로(BMS)는 플라스틱 가이드에 나사로 견고하게 고정되어 있습니다.
이 나사들을 풀어 회로를 먼저 자유롭게 만들어 줍니다.
2.리필 작업의 최대 난관: 내부 팩 탈거
모야 배터리 작업 중 가장 까다로운 구간이 바로 지금부터입니다.
케이스 내부 공간이 배터리 팩 크기에 딱 맞춰 설계되어 있어, 내부 팩을 밖으로 빼내는 것이 쉽지 않습니다.
요령 없이 무리하게 힘을 주다가는 플라스틱 케이스가 파손될 위험이 크기 때문에 섬세한 힘 조절이 필수입니다.

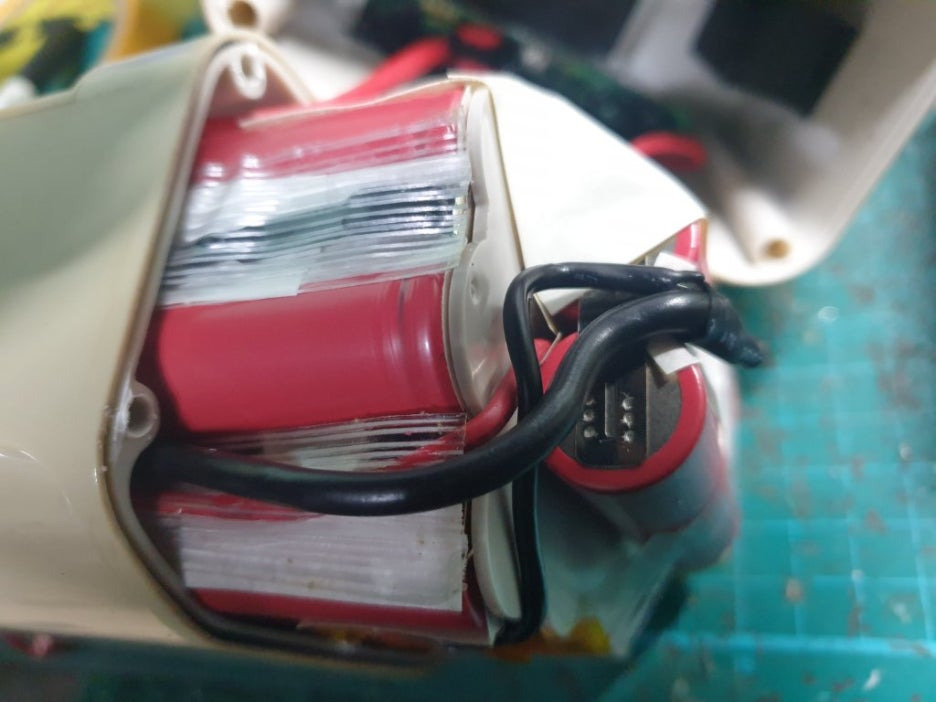

회로와 연결된 굵은 메인 전원선(+)과 (-)를 안전하게 납땜 해제한 뒤, 간섭이 생기지 않도록 회로 뭉치를 먼저 조심스럽게 걷어냅니다.

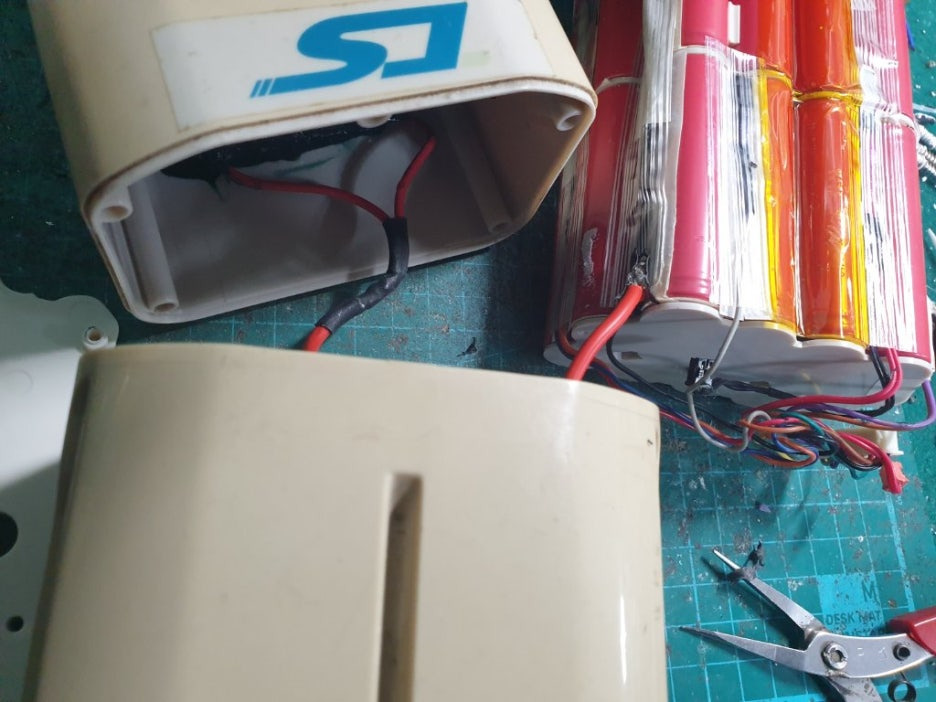

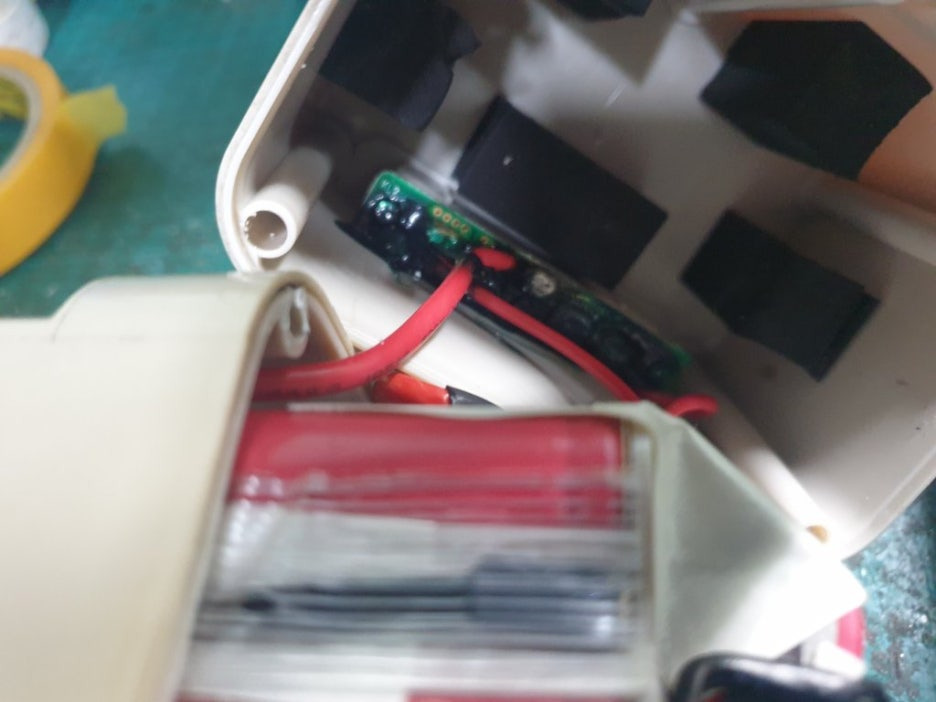

그다음, 꽉 끼어 있는 배터리 팩을 하단 방향으로 서서히 밀어내어 드디어 본체를 탈거하는 데 성공했습니다.
기존 배터리 팩의 구조를 다시 한번 살핍니다.
일반적인 자전거 배터리 팩과는 셀 배치 방식이 미세하게 다르기 때문에, 재조립 시의 오차를 줄이기 위해 다양한 각도에서 데이터를 남겨둡니다.

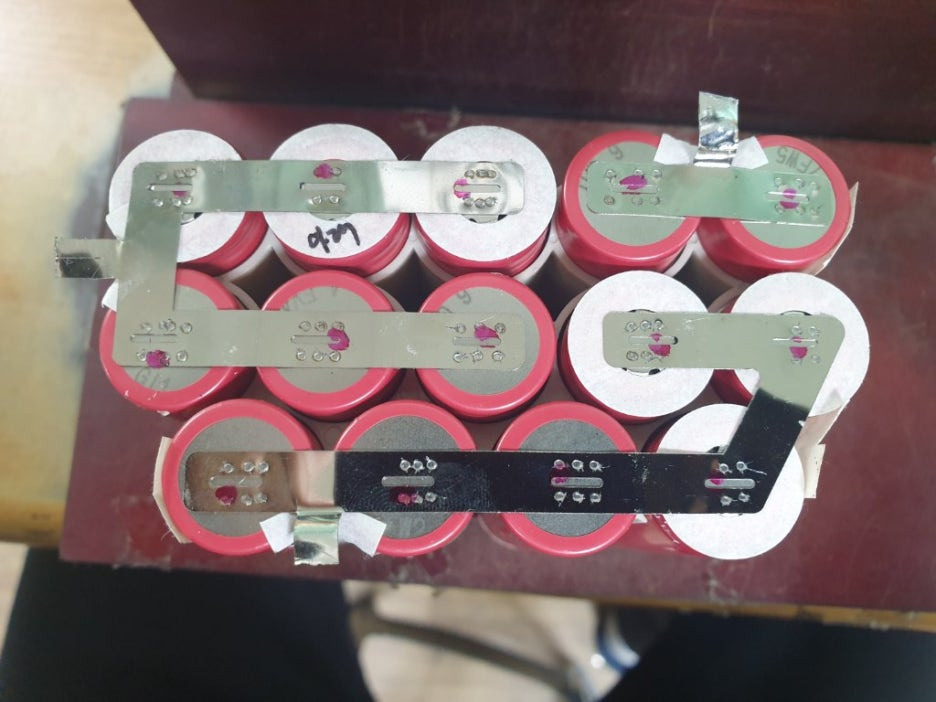

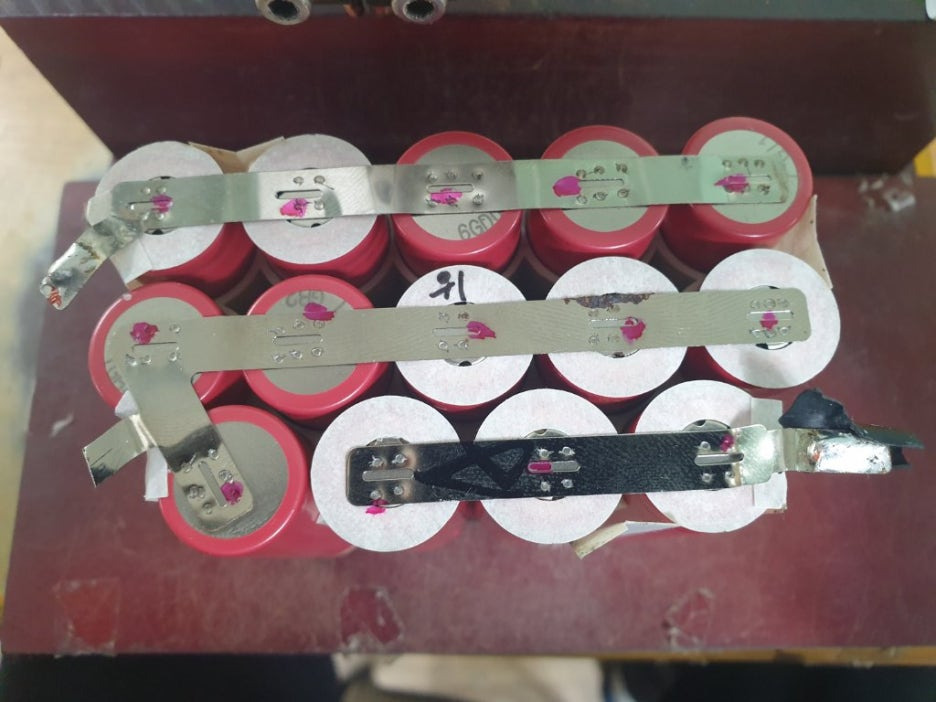

기존 셀들의 연결 상태를 최종 확인한 뒤, 스폿 용접된 니켈 플레이트를 제거할 준비를 마쳤습니다.
공간 효율을 극대화하기 위해 아주 정교하게 설계된 모습이 인상적입니다.

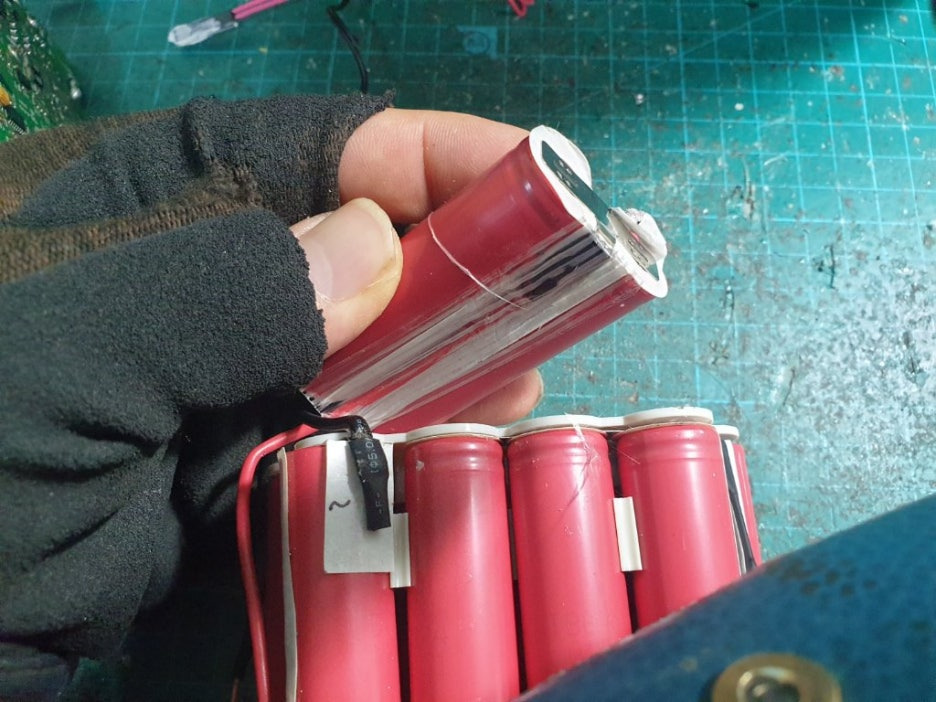

수명이 다해 제 기능을 못 하던 낡은 셀들을 모두 제거했습니다.
이제 이 빈자리에 새 생명을 불어넣어 줄 강력한 새 셀들이 들어갈 차례입니다.
3. 고성능 삼성 고방전 INR18650-25R 셀 선택
전기자전거 리필에서 가장 중요한 것은 '어떤 셀을 사용하느냐'입니다.
전기자전거는 언덕을 오르거나 급가속을 할 때 순간적으로 많은 양의 전류를 필요로 합니다.
이때 일반적인 중방 전 셀을 사용하면 과부하로 인해 성능이 금방 저하될 수 있습니다.
저희가 선택한 삼성 고방전 INR18650-25R은 강력한 출력과 내구성을 자랑합니다.
주행 거리를 극대화하는 35E 모델보다 가용 용량은 조금 적을 수 있지만, 실제 주행 시 느껴지는 힘과 배터리 수명 측면에서는 훨씬 탁월한 선택이 됩니다.

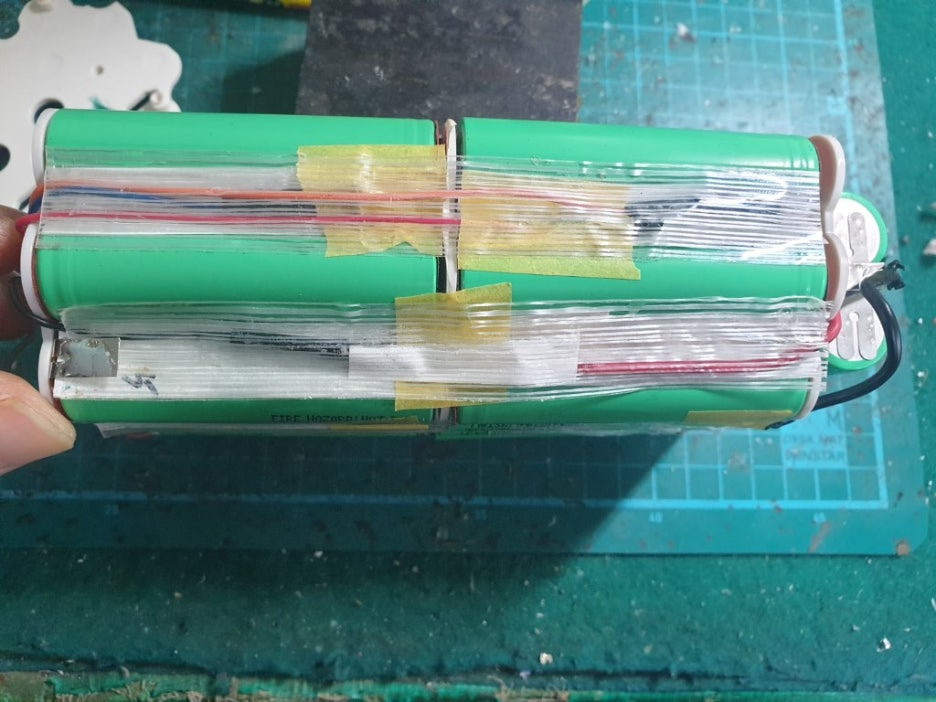

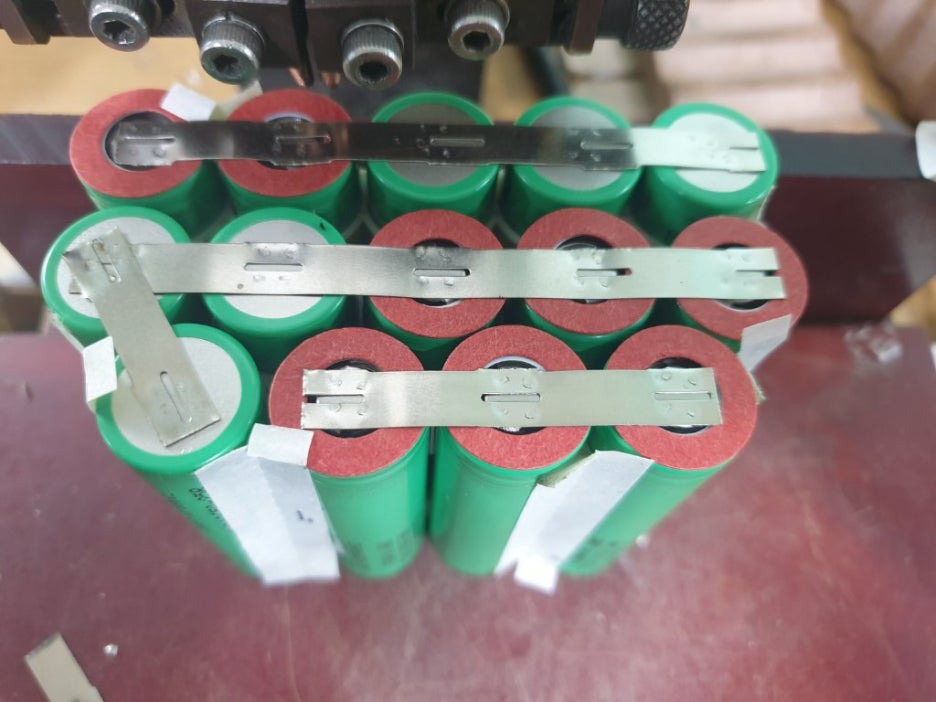

이번 리필에는 삼성 25R 셀 30개가 사용되었습니다.
작업을 마친 후의 총 용량은 7.5A로, 기존 정품 용량(6.75A)보다 약 11%가량 업그레이드되었습니다.
꼼꼼한 스폿 용접과 깔끔한 배선 정리로 내부 작업을 마무리했습니다.
4. 최종 테스트 및 출고
재조립을 모두 마치고 배터리가 정상 컨디션을 회복했는지 테스트를 진행합니다.

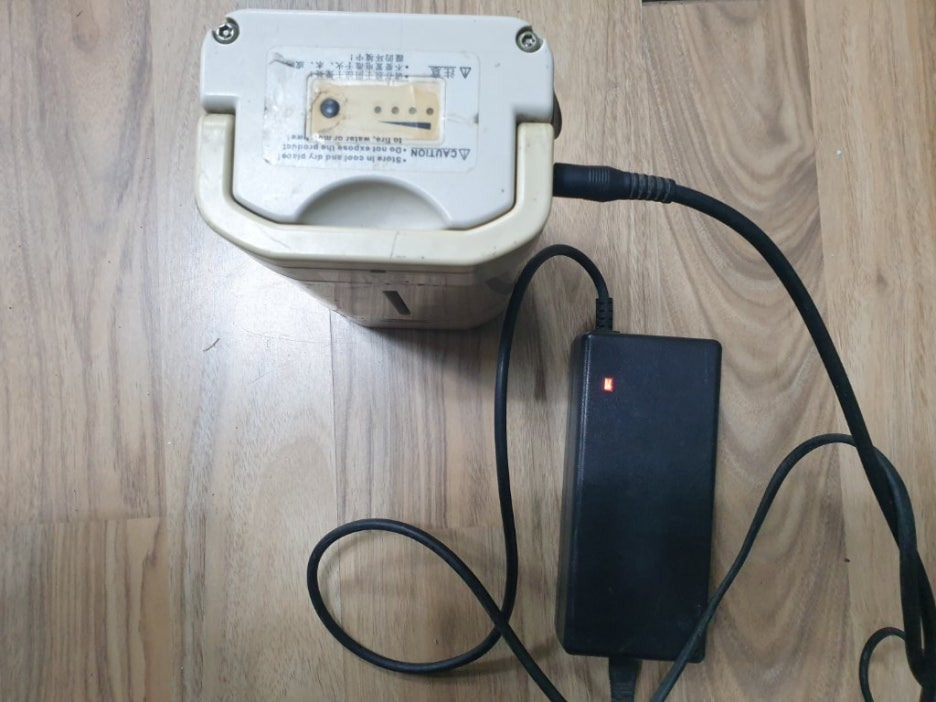

가장 먼저 확인한 것은 충전 테스트였습니다.
입고 당시 반응이 없던 것과 달리, 충전기를 연결하자마자 표시등에 불이 들어오며 정상적으로 에너지가 채워지는 것을 확인했습니다.
출력 전압 테스트까지 완벽하게 통과하여 고객님께 안전하게 인도해 드렸습니다.
이제 삼성 고방전 셀의 강력한 출력과 넉넉해진 용량으로, 언덕길도 걱정 없이 시원한 라이딩을 즐기시길 바랍니다!
